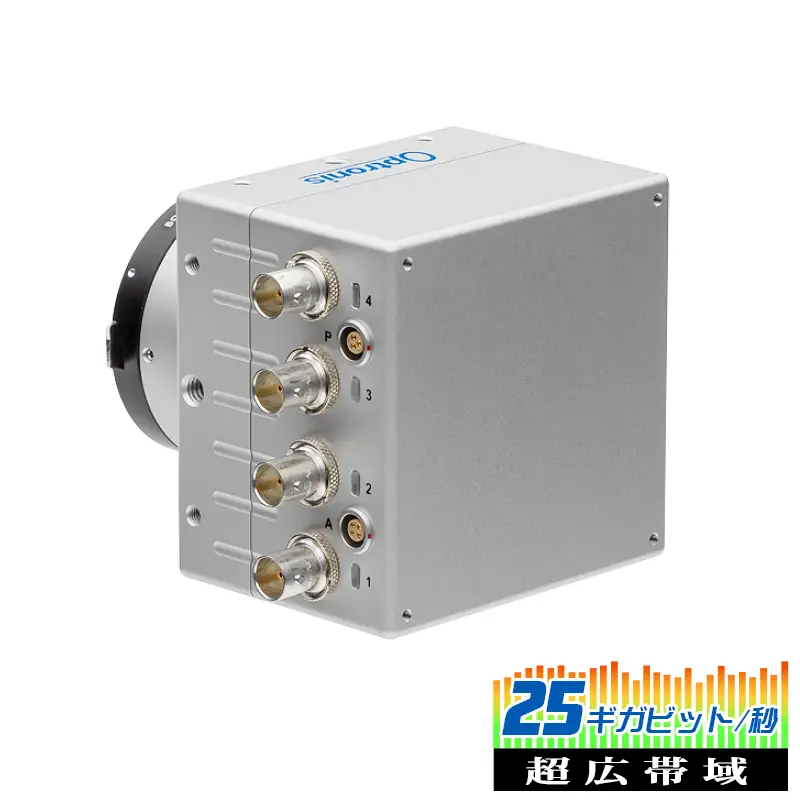

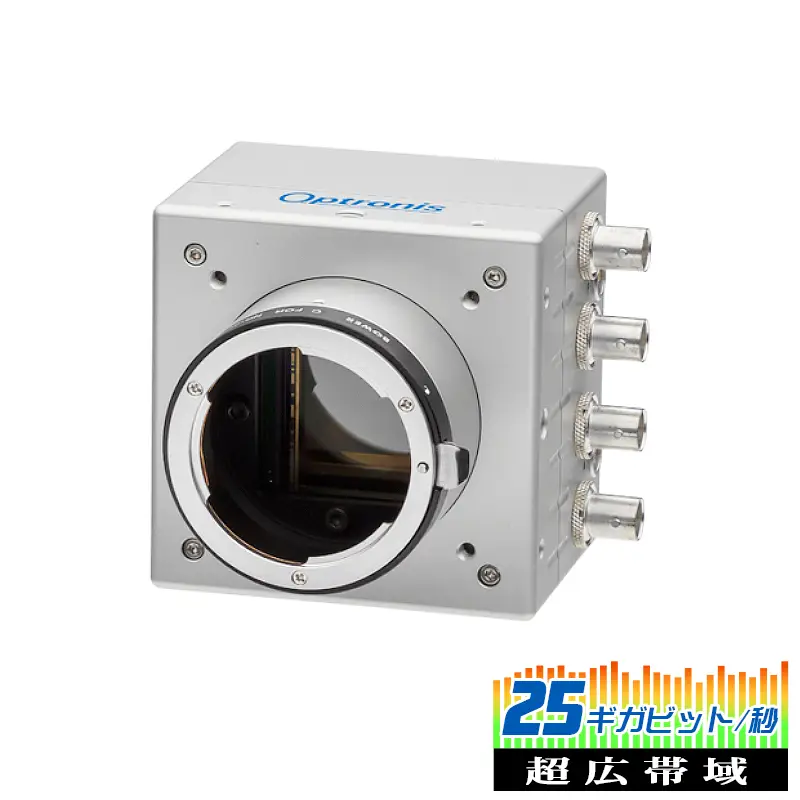

CoaXPress出力マシンビジョンカメラ/高解像+高速

製品名

CP80-3-M-540/CP80-3-C-540

1696 × 1710 @ 540fps 高速300万画素 モノクロ or カラー

高速・高解像度 CoaXPressカメラ
point
  • 300万画素1696×1710 @ 540fps
  • グローバルシャッターCMOSセンサ搭載
  • 最小露光時間2μ秒
  • CoaXPress出力インターフェース
  • モノクロ or カラー
  • F or Cマウント
  • 多彩なトリガー機能対応

OptronisのCP80-3-x-540は300万画素1696×1710の解像度で540fps(フレーム/秒)の取り込みが行える、高解像と高速性を兼ね備えた次世代のマシンビジョンカメラです。

センサはCMOSグローバルシャッターで、モノクロ、又はカラーモデルがあります。インターフェースにはCoaXPress出力を採用し、各社フレームグラバー・画像入力ボードに対応しております。レンズマウントはF、又はCマウントから選択いただけます。

高速度カメラの技術で培った技術と信頼性を兼ね備えた高解像・高速度カメラです。

※レンズは別売りです。

商品コード(型番) CP80-3-M-540(モノクロ)/ CP80-3-C-540(カラー)
CXP Channel Speed 5.00Gbit/秒 CXP-5
CXP connector BNC
解像度 1696(H) × 1710(V)
フレームレート@解像度 540fps
シャッター方式 グローバルシャッター
イメージセンサ On Semi Lupa 3000
露光時間 2μs
イメージエリア 13.57mm × 13.68mm
ピクセルサイズ 8μm × 8μm
A/D変換 8ビット
SNR(EMVA1288) 42dB
ダイナミックレンジ 49dB EMVA1288
感度 3.8V/lux.s(with microlenses)
トリガーモード internal free-run、external CXP
外部トリガー TTL signal、3.3~5V、10mA、optically isolated
レンズマウント Fマウント、Cマウント、M42マウント、カスタム - all exchangeable
電源 Power Over CoaXPress、24VDC / 12W
使用環境温度 0 ~ +40℃
使用環境湿度 < 80% relative、non-condensed
重量(without mount) 500g

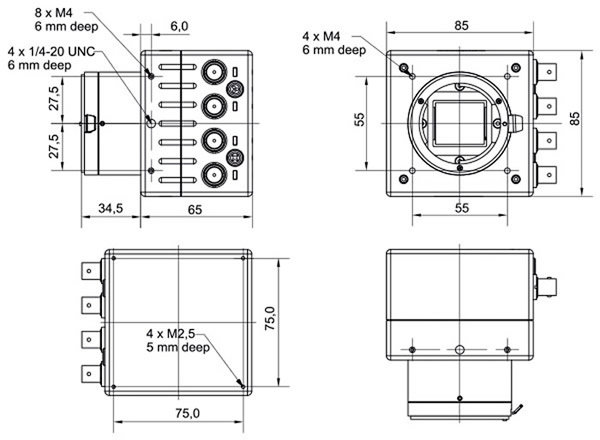

サイズ(without mount) 85×85×65mm
コンプライアンス CE、RoHS、GenIcam
特殊な機能 FFC

▲タブのトップへ戻る
  • 2次元&3次元画素切り出し
  • FPD/PCB/SPI検査
  • 表面形状&計測
  • 3次元レーザー三角測量
  • ロボットビジョン
  • チップ製造(フロントエンド、バックエンド)
  • 研究、科学
  • ソーラパネル向けのガラス検査装置メインカメラ
  • ガラス瓶の検査装置のメインカメラ
  • 生体の3Dスキャンシステム
  • ウエハー外観検査装置のメインカメラ
  • 鉄道線路の走行時の自動検査システム
  • LED検査装置のメインカメラ
  • チップマウンター組込みのメインカメラ
  • 産業用ロボットアーム取り付けのメインカメラ
  • 外観検査用ロボットアームのメインカメラ
▲タブのトップへ戻る
フレームレート 解像度
540fps 1,696 × 1,708
1,053fps 1,200 × 1,200
2,954fps 800 × 600
5,465fps 480 × 480
14,966fps 256 × 256
162,250fps 256 × 4

パフォーマンス例計算サイト

ご検討のモデルを選択して、必要な解像度を入力すると、
それに応じたフレームレートを自動計算してくれます。

▲タブのトップへ戻る
商品コード(型番) 構成/内容 価格
カメラ CP80-3-M-540 300万画素@540fps / CoaXPress / モノクロ お問い合わせ
CP80-3-C-540 300万画素@540fps / CoaXPress / カラー お問い合わせ
マウント CP-CM CP70/80/90-C-Mountレンズアダプタ 35,000円
税込 38,500円
CP-FM CP70/80/90-F-Mountレンズアダプタ 35,000円
税込 38,500円
CP-FMG CP70/80/90-F-Mountレンズアダプタ
NikonGレンズアパーチャー
65,000円
税込 71,500円
CP-M42 CP70/80/90-M42x1レンズアダプタ 35,000円
税込 38,500円
CP-T2 CP70/80/90-T2レンズアダプタ 35,000円
税込 38,500円
ケーブル DIN-DIN-CoaXpressケーブル3m DINオス-DINオス圧着式
CoaXpressケーブル4本セット(3m)
20,000円
税込 22,000円
DIN-DIN-CoaXpressケーブル5m DINオス-DINオス圧着式
CoaXpressケーブル4本セット(5m)
25,000円
税込 27,500円
DIN-DIN-CoaXpressケーブル10m DINオス-DINオス圧着式
CoaXpressケーブル4本セット(10m)
35,000円
税込 38,500円
DIN-DIN-CoaXpressケーブル15m DINオス-DINオス圧着式
CoaXpressケーブル4本セット(15m)
40,000円
税込 44,000円
トリガーケーブル CPH4-PTC CP80-同期IOケーブル 20,000円
税込 22,000円
電源 CPH3-PSA CP80-電源アダプタ 20,000円
税込 22,000円
グラバーボード お問合せ お問い合わせ

※注意事項

  • レンズマウントは必須です。
  • CoaXPress用ボード、ケーブル、レンズは別途購入が必要です。詳細はお問い合わせください。
▲タブのトップへ戻る
CADファイル CP80-3-M/C-540 / CP90-3-M/C-540 CAD図面 PDF [ZIP形式:1.9MB]
マニュアル CP80-3-M/C-540 / CP90-3-M/C-540 ユーザーズマニュアル PDF [PDF形式:1.5MB]
ファームウェア CP80-3-M/C-540 / CP90-3-M/C-540 ファームウェア PDF [ZIP形式:859KB]
CPシリーズ/ Cycloneシリーズ
ファームウェアアップデートソフトウェア
PDF [ZIP形式:5MB]
評価用ソフト TimeViewerx86 (Version 1.4.2, 32 bit) PDF [ZIP形式:51MB]
TimeViewerx64 (Version 1.4.2, 64 bit) PDF [ZIP形式:50MB]
