ソフトウェア ICMeasure

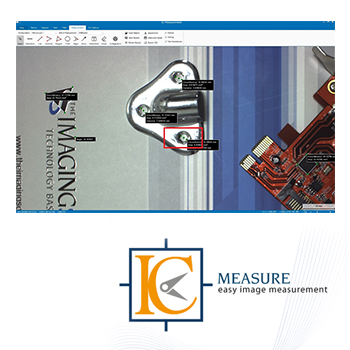

ICMeasure - Free Measurement Tool -
The Imaging Source社デバイス専用 測定・計測ツール

  • The Imaging Source社デバイスに無償付属
  • 画面上の校正と測定
  • 長さ、角度、円、ポリゴンの手動測定用ツール
  • 自由に設定可能な注釈(色、フォント、線幅)
  • 光学歪み補正
  • タイムラプスで撮影する(BMP、PNG、TIFF、JPEG)

ICMeasureは、産業用カメラ、フレームグラバーボード、USBビデオコンバータといったThe Imaging Source社のデバイスにご利用頂けるアプリケーションソフトウェアです。
ICMeasureからデバイスプロパティも設定可能です。
顕微鏡計測や簡易計測に特化し、使いやすさ・簡単さを重視したソフトウェア設計になっています。

The Imaging Source社製カメラは、ニコンの顕微鏡用画像統合ソフトウェアNIS-Elementsシリーズでも使えます。ニコンの顕微鏡での運用を検討されていてフリーソフトであるICMeasureでカバーしきれない機能が必要な場合はバイオサイエンスの分野でも幅広く利用されているNIS-Elementsシリーズをご検討ください。

イメージングソース ダウンロードサイトのリンク
※ 本製品にはパッケージ・CD等は付属しません。
  ドライバー・ソフトウェア・資料マニュアル等は
  こちらからダウンロードしてください。

ICMeasureのダウンロード

ICMeasure:簡易測長ツール(Ver.2.0.0.175) exe DOWNLOAD

機能説明

※画像をクリックすると拡大表示されます。

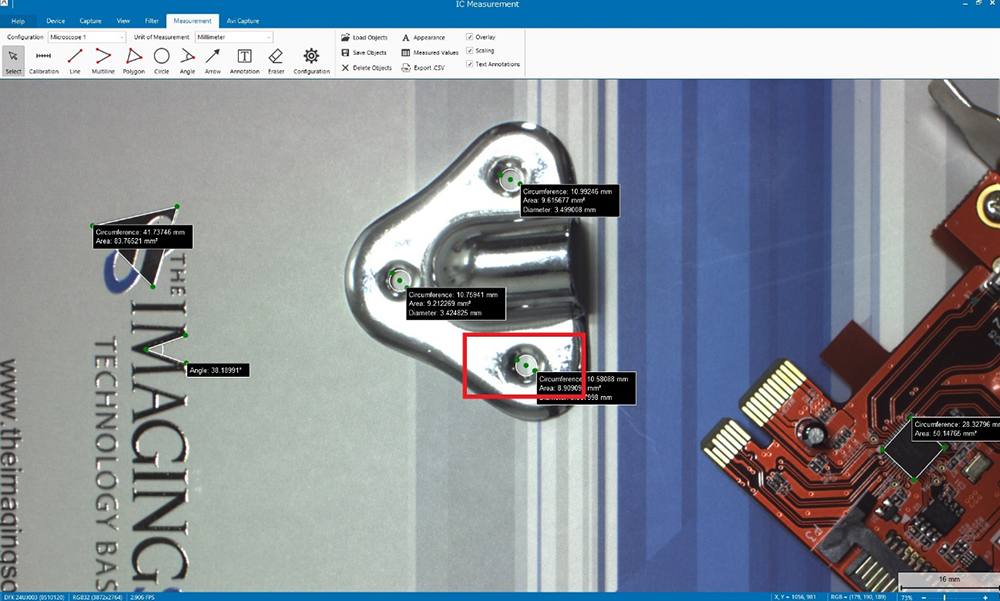

計測(Measurement)

円・直線・三角形・角度といった図形をマニュアル測定ツールとして利用できます。距離・角度・面積・周囲の長さといった任意のポイントを、ライブプレビューを表示しながら計測ができます。
さらに、それら計測データをCSV形式で出力することもできます。

デジタルズーム測定

リアルタイムビューをデジタルズームした状態(拡大したい箇所をマウスでスクロールすると拡大)から測定ができるので、細かい箇所も測定ができます。

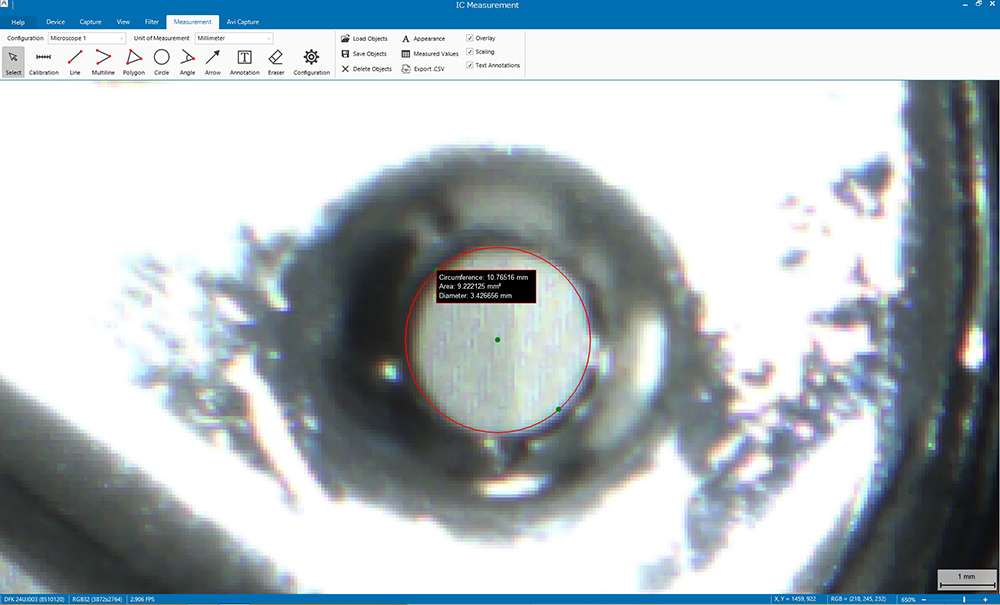

計測(Measurement):デジタルズーム測定 拡大前↓ 拡大したい箇所を
マウスでスクロールすると拡大計測(Measurement):デジタルズーム測定 拡大後

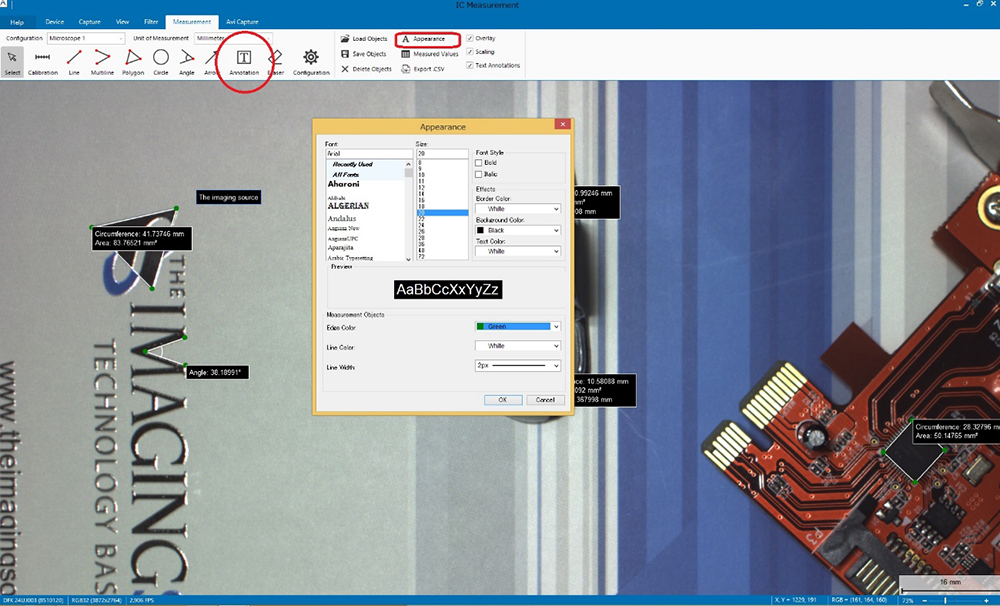

注釈機能(Annotations)

ライブビューを表示しながら、表示画面にテキストによって注釈を挿入することができます。
注釈文字は、フォント・サイズ・色の変換ができます。

フィルター(Filters)

高度な画像処理フィルターを実装しています。
広角なレンズを用いたときに起きる歪曲収差を補正する歪曲収差補正フィルター(optical distortions correction)や、画像の周囲が暗くなるケラレを補正する、ケラレ補正フィルター、カラーエンハンスメント、シャープネス、ブライトネス、コントラストなどがあります。

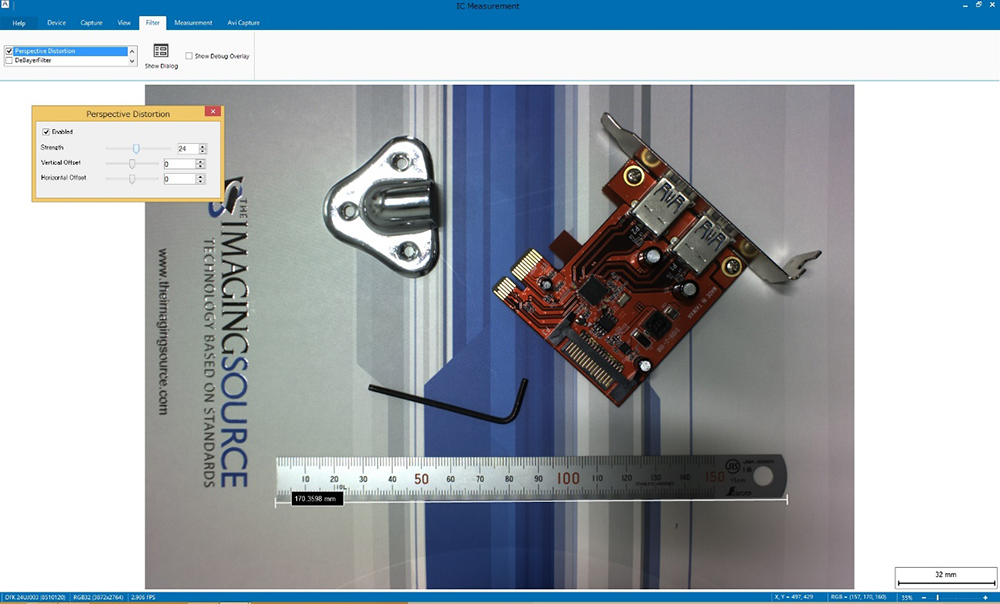

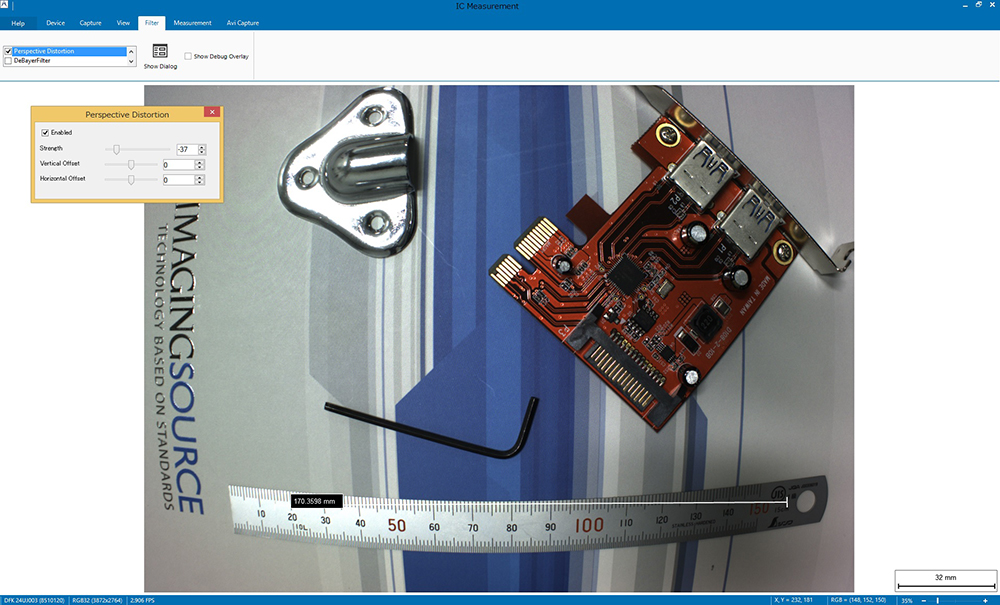

↓歪曲収差補正

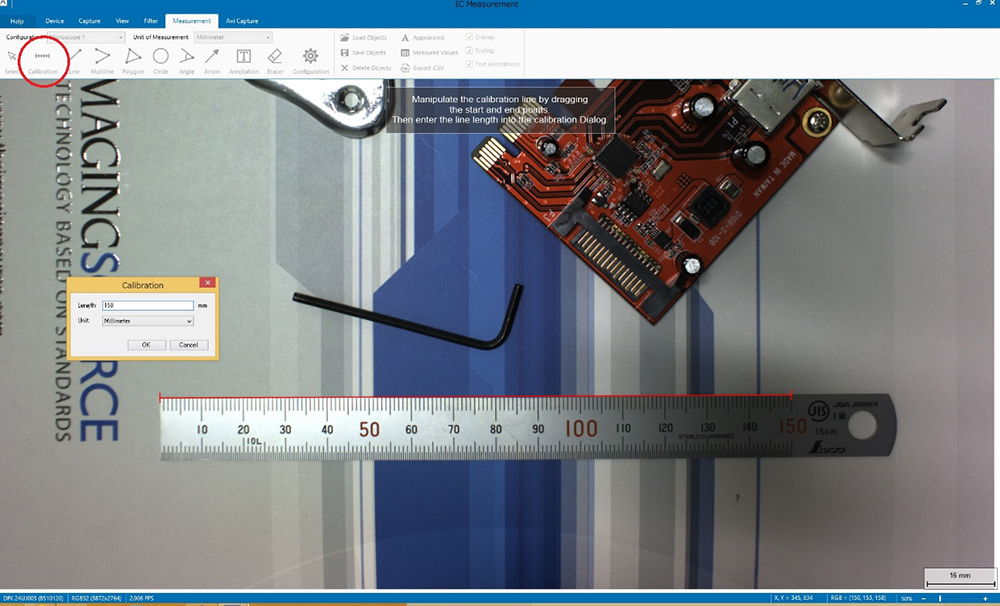

オンスクリーン・キャリブレーション(On-Screen Calibration)

オンスクリーン・キャリブレーションを使えば簡単に寸法測定の為のキャリブレーションができます。画面上に定規や寸法サイズが既知のものを映して、長さを入力するだけでできます。
スケールの単位は、インチ、ミリメータ、マイクロメータ、ナノメータなど様々に設定できます。

オンスクリーン・キャリブレーション(On-Screen Calibration)
測定結果の保存と読出し(Save and load Measurement Objects)

測定したオブジェクトは、後のプロジェクトの為にxmlファイルで保存でき、読出しもできます。

測定結果の保存と読出し(Save and load Measurement Objects)

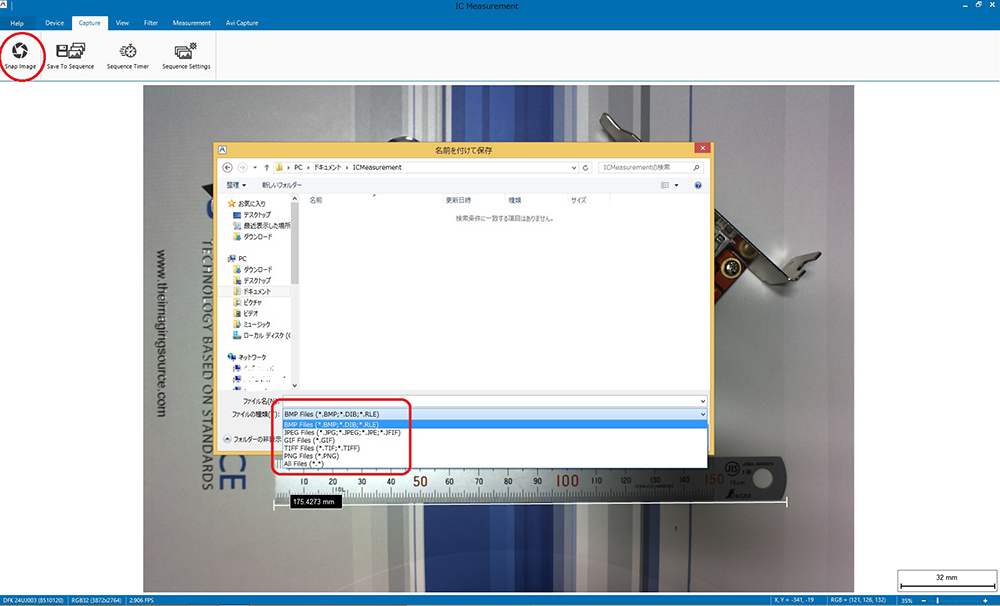

キャプチャー画像の保存(Acquisition of Single Images)

ライブビューから画像のBMP・TIFF・JPEGで保存ができます。

キャプチャー画像の保存(Acquisition of Single Images)

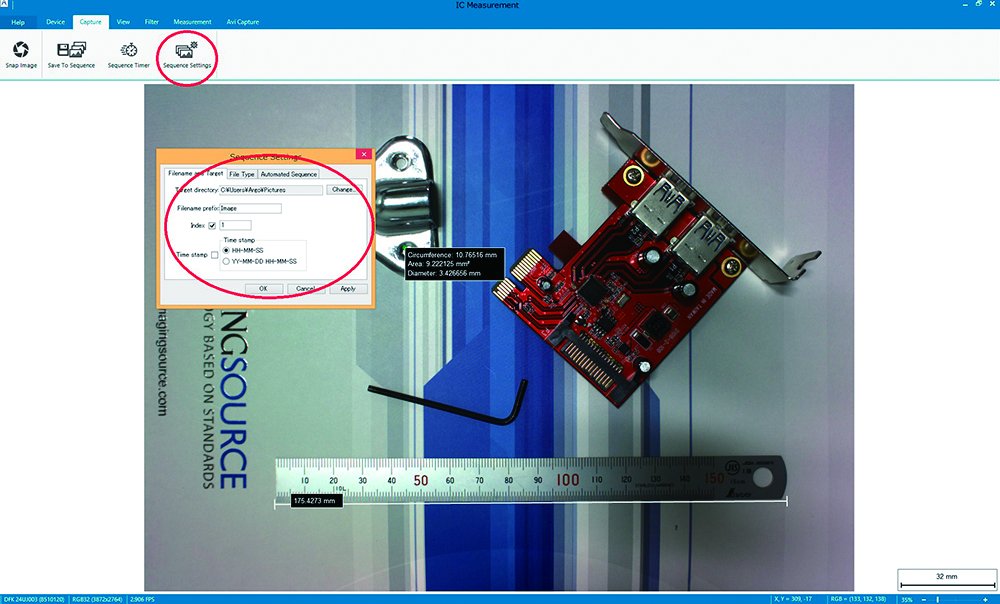

シーケンス画像の保存(Acquisition of Image Sequence)

スペースキーやフットスイッチを用いることで任意の枚数画像を保存できます。またタイマー機能により一定間隔で自動で撮影し指定のフォルダへ連続したファイルネームなどで保存も可能です。

シーケンス画像の保存(Acquisition of Image Sequence)

価格

商品コード(型番) 構成/内容 価格(税別)
ICMeasure The Imaging Source社デバイス専用 測定・計測ツール デバイスに無償添付

ICMeasureが利用可能な商品のご紹介 ▼


産業用GigEカメラ
DxK33Gシリーズ

VGA~100万画素 GigEVision準拠
電動ズームレンズ内蔵モデルあり

産業用USB3.0カメラ
DFK&DMKシリーズ

VGA~4200万画素、AF1300万画素
小型ケース、ボードモデルあり

産業用USB2.0カメラ
DFK&DMKシリーズ

VGA~500万画素
小型ケース、ボードモデルあり
