USB3.0 偏光カメラ Baumer(バウマー)社製

シリーズ名

VCXU-50MPシリーズ

CMOS 2448×2048 @ 73fps 500万画素 偏光

偏光カメラ 事例 金属メッシュ 偏光カメラ 事例 カーボンファイバー 偏光カメラ 事例 メガネ Baumer GigE 偏光カメラ Baumer GigE 偏光カメラ Baumer GigE 偏光カメラ

偏光イメージングカメラについて
GigE偏光カメラへのリンク
point
  • Baumer社 VCXU-50MP 500万画素USB3.0偏光カメラ
  • 2448×2048 @ 73fps 高画質CMOS偏光イメージセンサー搭載
  • 1台で4方向(0°、45°、90°、135°)の偏光画像を取得可能
  • 偏光子をマイクロレンズ下に配置した設計で、より高精度な撮像を実現
  • 付属ソフトで偏光度と偏光方向をモノクロ、疑似カラー表示
  • キズの検査、応力やひずみの確認など可視画像では難しい用途に
  • 耐振動 / 耐衝撃 : 10G / 100G
  • 新たな放熱設計による温度環境耐性の向上
  • USB3Vision対応 / GEN<I>CAM準拠
  • NVIDIA Jetsonシリーズ、Raspberry Pi対応
  • IO制御にPLC準拠の電圧を利用可能

アルゴ取扱いのBaumer(バウマー)社のVCXU-50MPはSony製の高画質偏光CMOS Polarsensを搭載した偏光カメラで、解像度2448×2048で73fpsの高速取り込みが可能です。Baumerの堅実な設計が小型ながらも安定した動作を提供します。

Polarsensは、マイクロレンズ下に4方向の偏光子(0°、45°、90°、135°)を配置しており、1度の撮影で4方向の偏光画像を取得することができます。また、グローバルシャッター搭載で、これまで複数の偏光カメラが必要だった用途にも、ローコストで導入いただけます。

さらに付属SDKによるビューワソフトで、取得した偏光画像のモノクロ・疑似カラー表示を実現。反射の除去・強調や色分けによって、キズの検査、応力・ひずみの確認など、通常の可視画像では難しかった用途に最適です。

高効率放熱設計と温度監視センサーが高温環境下での安定した動作を提供し、一定の振動/衝撃耐性も確保されていますのでより負荷の高い環境化への適応性も考慮されています。

付属SDKのBaumer-GAPIは開発者にとって直感的なインタフェイスが支援され、ソフトウェア開発用のマニュアル内容も充実し、Windows/Linux(32/64bit)に対応しています。

USB3 VisionやGEN<I>CAM APIにも対応しておりますので、各種サードパーティー製ソフトでの動作も可能です。

※レンズは別売です。


解像度 2448×2048
階調 8 / 10/ 12 ビット対応 (12ビットADC)
ダイナミックレンジ 71dB(typical)
センサー CMOS Sony:IMX250MZR (Polarsens)
センサーフォーマット 2/3”フォーマット
ピクセルサイズ 3.45μm×3.45μm
シャッター方式 グローバルシャッター
フレームレート
(fps)
  • 解像度
    モノクロ
  • 2448×2048
    73
  • 1920×1080
    143
  • 1280×1024
    150
  • 800×600
    250
  • 640×480
    307
  • 320×240
    486
露光制御 1μsec ~ 60sec (1μsec単位で指定可能)
ゲイン制御 0~48dB
内蔵メモリバッファ 445MB
オペレーションモード トリガーモード / フリーランモード
機能 タイマー / LUT / 欠陥画素補正 / イベントログ出力
パーシャルスキャン 縦横任意指定可能
ビニング
(TrueColorBinning対応)
2×2
イメージフォーマット モノクロ偏光:Mono Polarized
外部入力(デバウンサー対応) レベル検知(0~30VDC / 3~10mA)
Low:0 ~ 4.5VDC / High:11 ~ 30VDC
外部出力 アクティブ, High or Low
5 ~ 30VDC / max=50mA
GPIO Input
Low:0 ~ 0.8VDC / High:2 ~ 30VDC
Output
Low:0 ~ 0.4VDC / High:2.4 ~ 3.3VDC

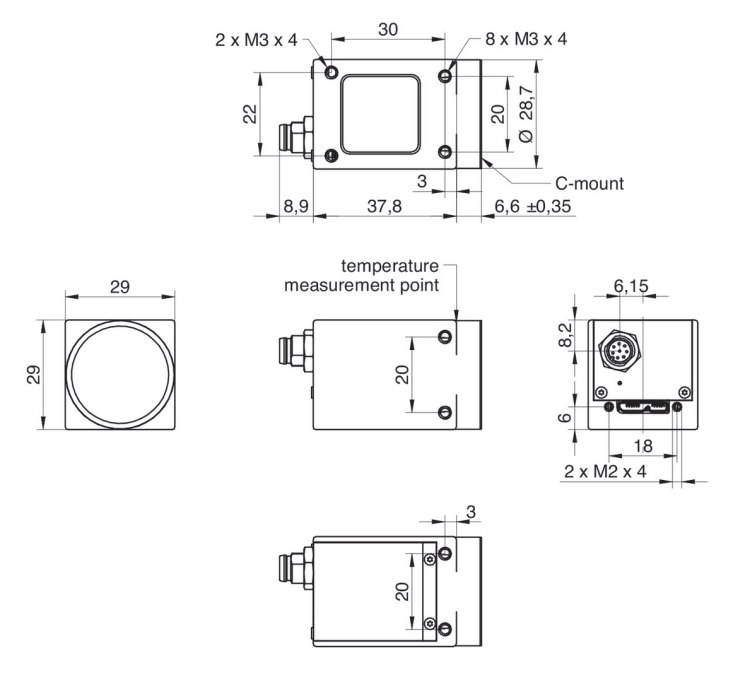

サイズ 29mm×29mm×38mm
重量 90g
インターフェイス USB3.0 Super Speed
レンズマウント Cマウント
コネクタ USB:USB3.0 Micro-B
M8-8pin:トリガー入出力
電源 / 消費電力 USB3.0バスパワー駆動 / 3.2W:モノクロ・カラー
使用環境温度 / 湿度 動作時 0 ~ +65℃ / 10% ~ 90% 結露しないこと
耐振動 / 耐衝撃 10G / 100G
IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, IEC 60068-2-29 試験規格準拠
MTBF 56年@45℃、36年@60℃  ※通常モデルの場合
偏光データ変換方法 Baumer-GAPI SDK経由
対応変換パターン ADOLP(偏光角+偏光強度), AOP(偏光角), DOLP(偏光強度),
Pol0Deg(0度のみ), Pol45Deg(45度のみ), Pol90Deg(90度のみ), Pol135Deg(135度のみ),
ReflectionMax(反射強度増強), ReflectionMin(反射強度軽減), Intensity(輝度)
SDK(カメラに付属) Baumer-GAPI:C/C++,C#,VB.Net
neoAPI:Python,C/C++,C#
API USB3 Vision、GEN<I>CAM準拠
対応サードパーティソフト ・MV Tec: HALCON(10.0以上)
・NI:LabView(Vision Acquisition Software:August 2013以上)
・Cognex:VisionPro(9.5以上)
・Matrox:MIL(10.0 Update1以上)
・MathWorks:MATLAB(R2014a以上)
・Future Processing:Adaptive Vision Studio
・Python Harvesters(Python3.4~3.7、64bit OS)
・Python aravis(Python3以上、64bit OS)
Norpix:StreamPix
OS 32/64bit:Windows(8.1以降のWindowsOS)
32/64bit:Linux(全ディストリビューション)
ARM NVIDIA:各Jetsonシリーズ対応
RaspberryPi:各RaspberryPiシリーズ対応
その他ARMプロセッサ環境(armhf/aarch64)対応
コンプライアンス RoHS、REACh
▲タブのトップへ戻る
商品コード(型番) 構成/内容 価格
カメラ VCXU-50MP USB3.0カメラ・モノクロ・500万画素 お問い合わせ
※一括で複数台ご検討の場合は別途ご相談ください。


インターフェースボード
商品コード(型番) 構成/内容 価格
ZVA-IOI PCIe USB3.0 Quad Channel 4 Port PCI-Express 2.0(Gen2)x4
USB3.0 4portインターフェイスボード(個別帯域)
48,000円
税込 52,800円
ケーブル
商品コード(型番) 構成/内容 価格
Cable USB3.0 die-cast MicB(screw)/A 3.0m USB3.0 Micro-B
ロックネジ付きケーブル 3m
6,000円
税込 6,600円
Cable USB3.0 die-cast MicB(screw)/A 5.0m USB3.0 Micro-B
ロックネジ付きケーブル 5m
8,000円
税込 8,800円
Shielded Cable 8 wires 5m 外部電源接続/トリガ入出力用:
先バラケーブル(8pin-M8コネクタ)5m
5,000円
税込 5,500円
Shielded cable 8 wires 10m 外部電源接続/トリガ入出力用:
先バラケーブル(8pin-M8コネクタ)10m
7,000円
税込 7,700円
マウントアダプタ・ヒートシンク

商品コード(型番) 構成/内容 価格
VCX用前面固定マウントアダプタ Mounting Adapter Type D (Front) VCX用前面固定マウントアダプタ 5,000円
税込 5,500円
VCX/VEX用三脚固定マウントアダプタMounting Adapter Type E (Tripod) VCX/VEX用三脚固定マウントアダプタ 5,000円
税込 5,500円
三脚固定穴付VCX/VEX用ヒートシンク(50×64×20mm) Heat Sink Type C 三脚固定穴付VCX/VEX用ヒートシンク(50×64×20mm) 4,000円
税込 4,400円
Mounting Adapter Type D
(Front)
Mounting Adapter Type E
(Tripod)
Heat Sink Type C

ソフトウェア
商品コード(型番) 構成/内容 価格
StreamPix8 マルチ制御対応汎用レコーディングソフト サイト参照

※注意事項

  • このカメラはRawデータのみを出力するため各種偏光データへの変換はBaumer-GAPI SDKのAPIで行います。
  • BaumerGAPIと連携ができない場合、サードパーティー製のライブラリではRawデータしか取得できないです。
  • GPIOは非絶縁入出力タイプになっているため規定を超える過電圧や過電流が流れるとカメラの故障を引き起こします。
  • USB2.0ポートに接続した場合、大幅にフレームが低下して動作します。
  • 使用可能なUSB3.0ケーブルの最大長は規格では最大3mまでです。
    最大長は接続するUSBホストとUSBケーブルの組み合わせ次第ではより短くなる場合があります。
