空冷・水冷USB3.0カメラ Baumer（バウマー）社製
製品名
VCXU-25M.XC
製品名
VCXU-25M.XC
CMOS 1920×1200 @ 167fps 230万画素 モノクロ

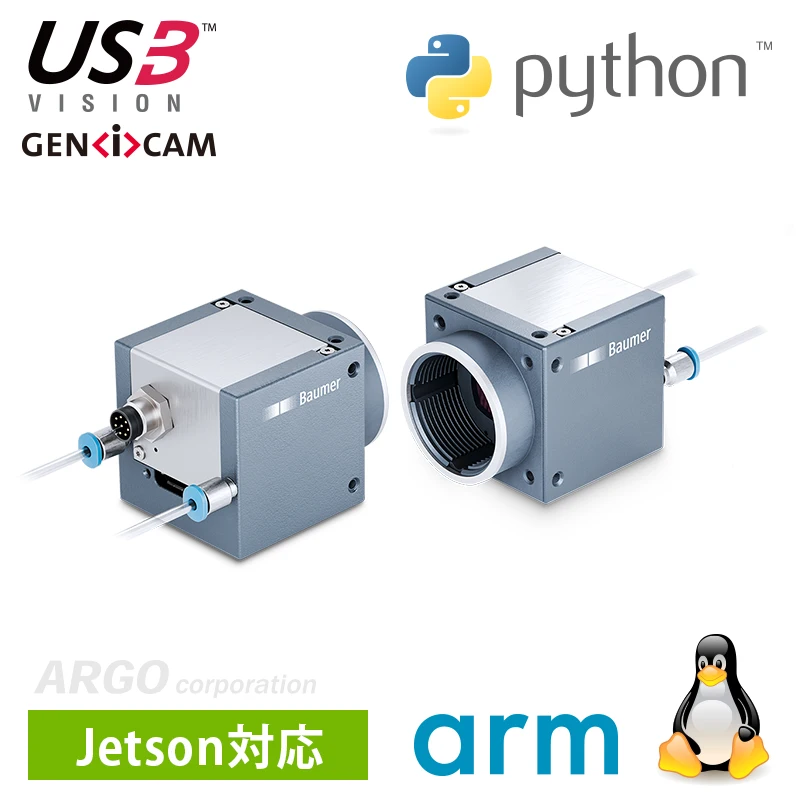

- Baumer社 VCXU-25M.XC 230万画素 小型USB3.0カメラ
- 空冷・水冷用冷却パイプを筐体に内蔵
- ハウジング内循環の空冷・水冷により外気を乱さず冷却可能
- 36 × 36 × 38.5mmのコンパクトサイズ
- 炉の監視や恒温槽/クリーンルーム内での撮影に最適
- 耐振動 / 耐衝撃 ： 10G / 100G
- IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, IEC 60068-2-29 試験規格準拠
- Pythonでの制御に対応（aravis、harvesters）
- PoEによる給電も可能（1000Base/100Base両対応）
- NVIDIA Jetsonシリーズ、Raspberry Pi対応
- IO制御にPLC準拠の電圧を利用可能

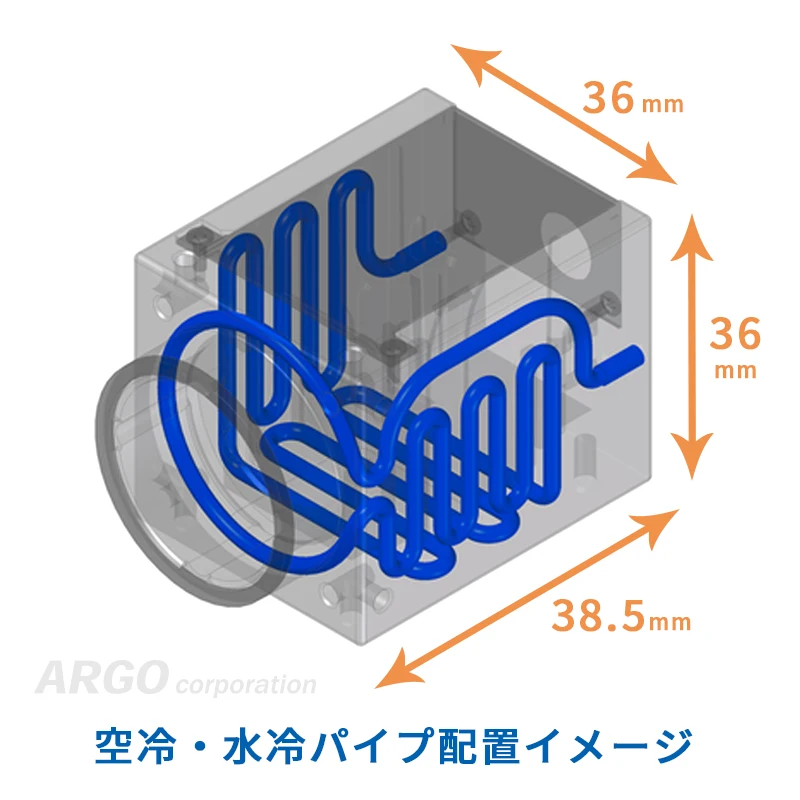

アルゴ取扱いのBaumer（バウマー）社のVCXU-25M.XCは、カメラ筐体に冷却用パイプを内蔵しており、コンプレッサーを用いて空冷・水冷が可能です。発熱の大きいCMOSセンサやFPGAを内側から冷却し内部温度を下げることで、これまで運用の難しかった環境での撮影をご検討いただけます。筐体はパイプを内蔵しながら36 × 36 × 38.5mmのコンパクトサイズを実現し、省スペースでの設置にも対応。Baumerの堅実な設計が小型ながらも安定した動作を提供します。

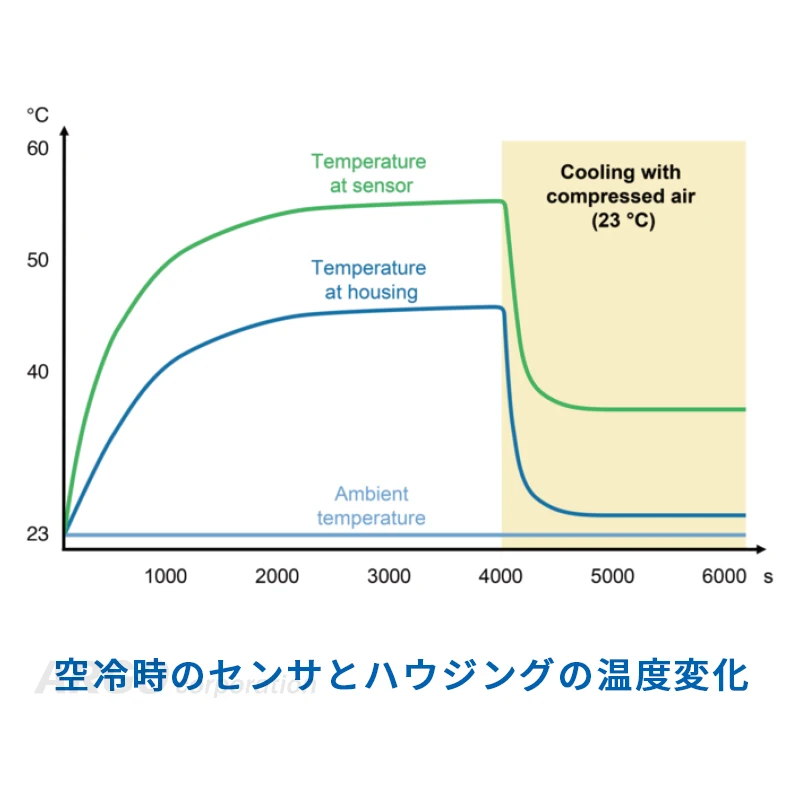

炉の監視の他、空気の対流や循環を行えない恒温槽/クリーンルームなどでの撮影に最適です。 高効率放熱設計と温度監視センサが高温環境下での安定した動作を提供し、一定の振動/衝撃耐性も確保されていますので、より負荷の高い環境化への適応性も考慮されています。再送用内部バッファによる確実で安定したデータ転送を備え、フリーランと同等のフレームレートでトリガー撮影可能なオーバーラップトリガーモードを装備。 PLCとの連携を意識したマルチプルデジタルI/Oも搭載。
付属SDKのBaumer-GAPIは開発者にとって直感的なインターフェースが支援され、ソフトウェア開発用のマニュアル内容も充実し、Windows/Linux（32/64bit）に対応しています。
USB3 VisionやGenICam APIにも対応しておりますので、各種サードパーティー製ソフトでの動作も可能です。
※レンズは別売です。
| 解像度 | 1920×1200（モノクロ） | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 冷却パイプ | 接続可能なコネクタ（エア継手）：コネクタ径M3、プッシュ式、最大φ10mm以下 空冷時：適正空気圧３bar 圧縮空気（等級［1：4：2］）で ISO 8573-1:2010に従って動作検証済み 水冷時：最大水圧６bar アルミニウムに対応した冷却液が使用可能 （微生物の生育抑制剤および腐食抑制剤を含むこと） |
|||||||||||||||||||||||||||
| 階調 | 8 / 10 ビット対応 (10ビットADC) | |||||||||||||||||||||||||||
| センサ | CMOS ON Semiconductor: PYTHON2000 | |||||||||||||||||||||||||||
| センサ フォーマット |
2/3”フォーマット | |||||||||||||||||||||||||||
| ピクセルサイズ | 4.8μm×4.8μm | |||||||||||||||||||||||||||
| シャッター方式 | グローバルシャッター | |||||||||||||||||||||||||||
| フレームレート （fps） |
|
|||||||||||||||||||||||||||
| 露光制御 （オート制御対応） |
20μsec ～ 1sec（1μsec単位で指定可能） | |||||||||||||||||||||||||||
| ダークノイズ（※） | 11.5 e- | |||||||||||||||||||||||||||
| 豊和容量（※） | 8600 e- | |||||||||||||||||||||||||||
| ダイナミックレンジ（※） | 57 dB | |||||||||||||||||||||||||||
| SNR（※） | 39.5 dB | |||||||||||||||||||||||||||
| 量子効率（※） | 56 % @ 536 nm（モノクロ） | |||||||||||||||||||||||||||
| ゲイン制御 （オート制御対応） |
0～18dB | |||||||||||||||||||||||||||
| 内蔵メモリバッファ | 317MB | |||||||||||||||||||||||||||
| オペレーション モード |
トリガーモード / フリーランモード | |||||||||||||||||||||||||||
| 機能 | タイマー / LUT / 欠陥画素補正 / 固定パターンノイズ補正 / イベントログ出力 | |||||||||||||||||||||||||||
| パーシャルスキャン | 縦横任意指定可能 | |||||||||||||||||||||||||||
| ビニング （TrueColorBinning対応） |
2×2 | |||||||||||||||||||||||||||
| イメージ フォーマット |
モノクロ：Mono | |||||||||||||||||||||||||||
| 外部入出力 ×4系統 |
|
|||||||||||||||||||||||||||

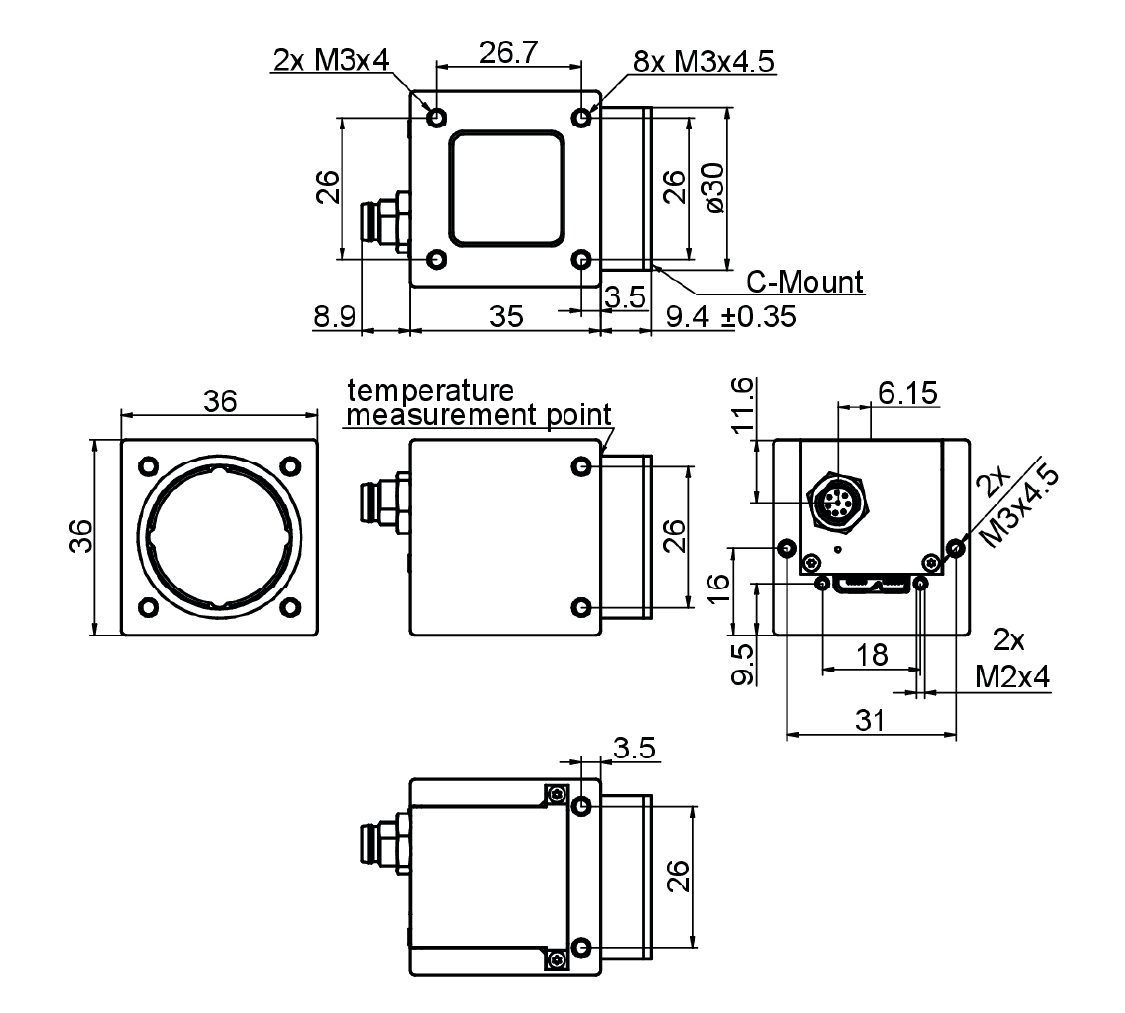

| サイズ | 36mm×36mm×38.5mm | |||||||||||||||||||||||||||
| 重量 | 110g | |||||||||||||||||||||||||||
| インターフェース | USB3.0 Super Speed | |||||||||||||||||||||||||||
| レンズマウント | Cマウント | |||||||||||||||||||||||||||
| コネクタ | USB：USB3.0 Micro-B M8-8pin：トリガー入出力 |
|||||||||||||||||||||||||||
| 電源 / 消費電力 | USB3.0バスパワー駆動 / 3.6W：モノクロ | |||||||||||||||||||||||||||
| 使用環境温度 / 湿度 | 動作時 0 ～ +65℃ / 10% ～ 90% 結露しないこと | |||||||||||||||||||||||||||
| 耐振動 / 耐衝撃 | 10G / 100G IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, IEC 60068-2-29 試験規格準拠 |
|||||||||||||||||||||||||||
| MTBF | 67年＠45℃、44年＠60℃ | |||||||||||||||||||||||||||
| SDK （カメラに付属） |
Baumer-GAPI：C/C++,C#,VB.Net neoAPI：Python,C/C++,C# |
|||||||||||||||||||||||||||
| API | USB3 Vision、GenICam準拠 | |||||||||||||||||||||||||||
| 対応サードパーティソフト |
・Zebra Aurora Vision ・MVTec： HALCON（10.0以上） ・NI：LabView（Vision Acquisition Software:August 2013以上） ・Cognex：VisionPro（9.5以上） ・Matrox：MIL（10.0 Update1以上） ・MathWorks：MATLAB（R2014a以上） ・Python Harvesters（Python3.4～3.7、64bit OS） ・Python aravis（Python3以上、64bit OS） ・Norpix：StreamPix |
|||||||||||||||||||||||||||
| OS | 32/64bit：Windows（8.1以降のWindowsOS） 32/64bit：Linux（全ディストリビューション） |
|||||||||||||||||||||||||||
| ARM | NVIDIA：各Jetsonシリーズ対応 RaspberryPi：各RaspberryPiシリーズ対応 その他ARMプロセッサ環境（armhf/aarch64）対応 |
|||||||||||||||||||||||||||
| コンプライアンス | CE、RoHS、REACH、UL Recognized | |||||||||||||||||||||||||||
- （※）EMVA1288より
▲タブのトップへ戻る
VCXU-25M.XC
▲タブのトップへ戻る
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| カメラ | VCXU-25M.XC | USB3.0カメラ・モノクロ・230万画素・空冷/水冷対応 | お問い合わせ |
※一括で複数台ご検討の場合は別途ご相談ください。
インターフェースボード
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |
ZVA-IOI PCIe USB3.0 Quad Channel 4 Port | PCI-Express 2.0（Gen2）x4 USB3.0 4portインターフェイスボード（個別帯域） |
65,000円 税込 71,500円 |
ケーブル
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |
Cable USB3.0 die-cast MicB(screw)/A 3.0m | USB3.0 Micro-B ロックネジ付きケーブル 3m |
8,000円 税込 8,800円 |
|
Cable USB3.0 die-cast MicB(screw)/A 5.0m | USB3.0 Micro-B ロックネジ付きケーブル 5m |
12,000円 税込 13,200円 |
| CAM8.A8-NS-2m | 8pin-M8コネクタ付き 電源&トリガ用ケーブル 2m（先バラ シールドなし） |
6,000円 税込 6,600円 |
|
| CAM8.A8-5m | 8pin-M8コネクタ付き 電源&トリガ用ケーブル 5m（先バラ） |
18,000円 税込 19,800円 |
|
| CAM8.A8-10m | 8pin-M8コネクタ付き 電源&トリガ用ケーブル 10m（先バラ） |
25,000円 税込 27,500円 |
|
| CAM8.A8-5m(90°) | L字型8pin-M8コネクタ付き 電源&トリガ用ケーブル 5m（先バラ） |
20,000円 税込 22,000円 |
レンズ
マウントアダプタ・ヒートシンク
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |
Mounting Adapter Type D (Front) | VCX用前面固定マウントアダプタ | 7,000円 税込 7,700円 |
 |
Mounting Adapter Type E (Tripod) | VCX/VEX用三脚固定マウントアダプタ | 7,000円 税込 7,700円 |
 |
Heat Sink Type C | 三脚固定穴付ヒートシンク | 7,000円 税込 7,700円 |
Mounting Adapter Type D
（Front）
（Front）
Mounting Adapter Type E
（Tripod）
（Tripod）
Heat Sink Type C
※注意事項
- GPIOは非絶縁入出力タイプになっているため規定を超える過電圧や過電流が流れるとカメラの故障を引き起こします。
- USB2.0ポートに接続した場合、大幅にフレームが低下して動作します。
- 使用可能なUSB3.0ケーブルの最大長は規格では最大３mまでです。
最大長は接続するUSBホストとUSBケーブルの組み合わせ次第ではより短くなる場合があります。
