ハイパースペクトルセンサー・イメージ分光カメラ
製品名
Nano HP
製品名
Nano HP
ドローン搭載用 超小型軽量ハイパースペクトルカメラ
- UAV搭載に適した最高クラスの小型、軽量、省電力を実現
- 可視近赤外域VNIR400-1000nmの波長域に対応
- 340バンドの波長を取得可能
- フレームレート250Hzでの高速撮影に対応
- 480GBのSSDストレージを内蔵
- 高精度GPS/IMUを内蔵
- 高効率凸型Grating収差補正機能搭載 反射型分光エンジン（特許）
- 波長/空間ビニング、ROIに対応
- リモートセンシングパッケージとのセット販売のみとなります

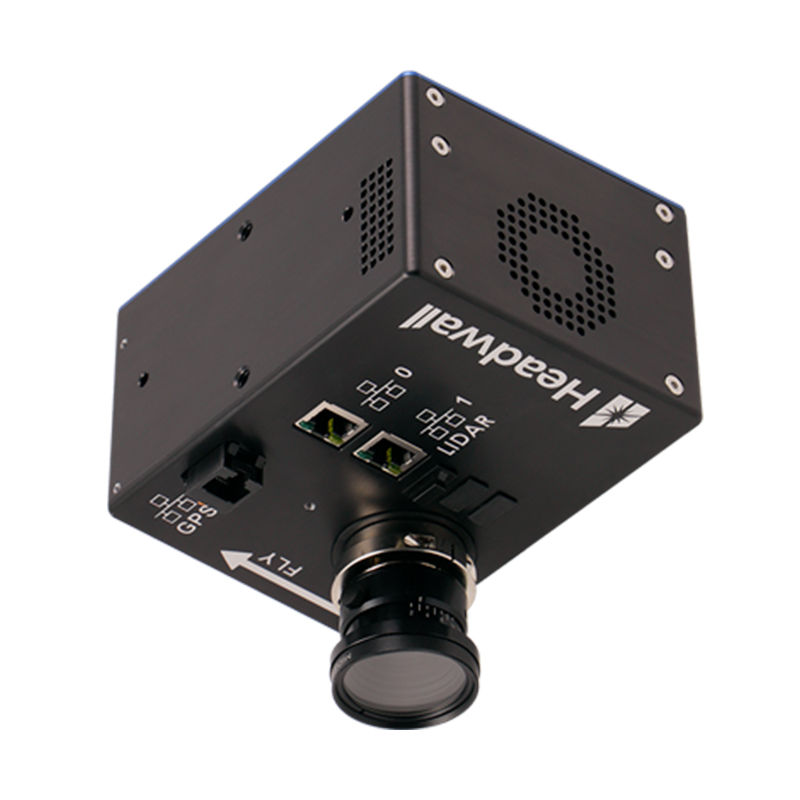

Headwall Photonics社のNano HPは、リモートセンシング用途への適用を目的とし、小型UAV等に搭載できるように小型化・軽量化を実現したイメージ分光用センサーカメラです。可視領域400-1000nmまでの波長域に対応しており、340バンドの波長を取得することができます。本体内部に、480GBのSSDストレージと高精度GPS/IMUユニットを内蔵しています。

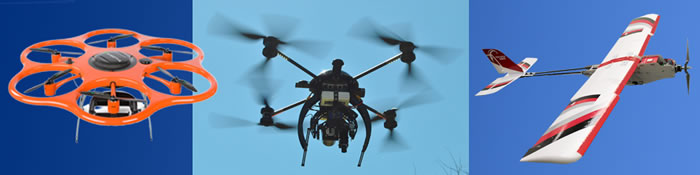

Micro-Hyperspecシリーズより更に小型化することにより、小型ドローンUAV等への搭載も可能になりました。独自の高効率凸型グレーティング・収差補正機能を用いた反射型分光エンジン（特許）の性能は損なうことなく、高いオプティカルスループットと波長分解能を実現しています。低迷光で高いS/Nを達成し、波長収差はゼロレベルです。

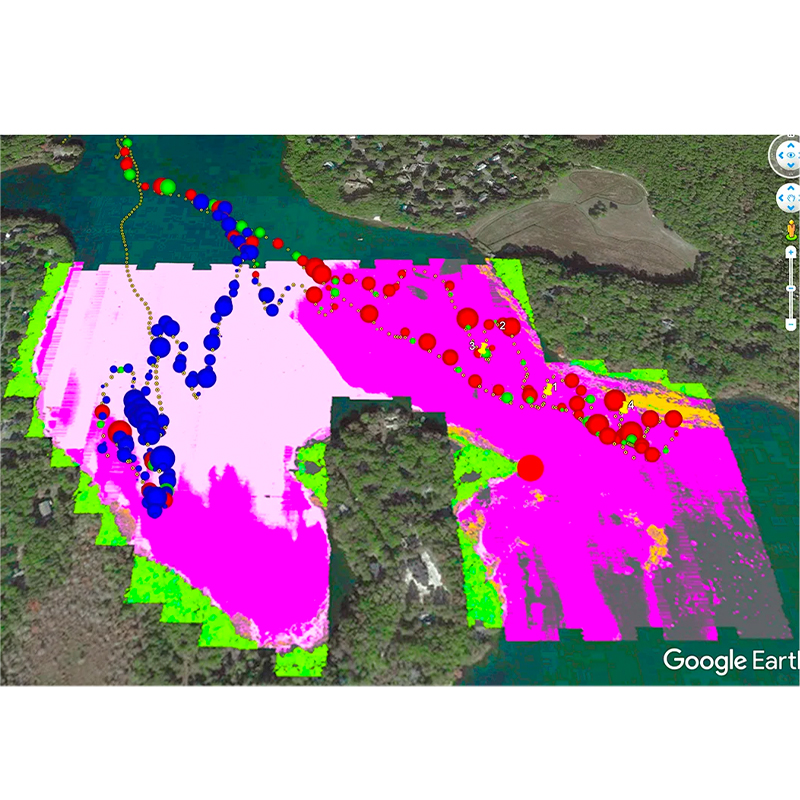

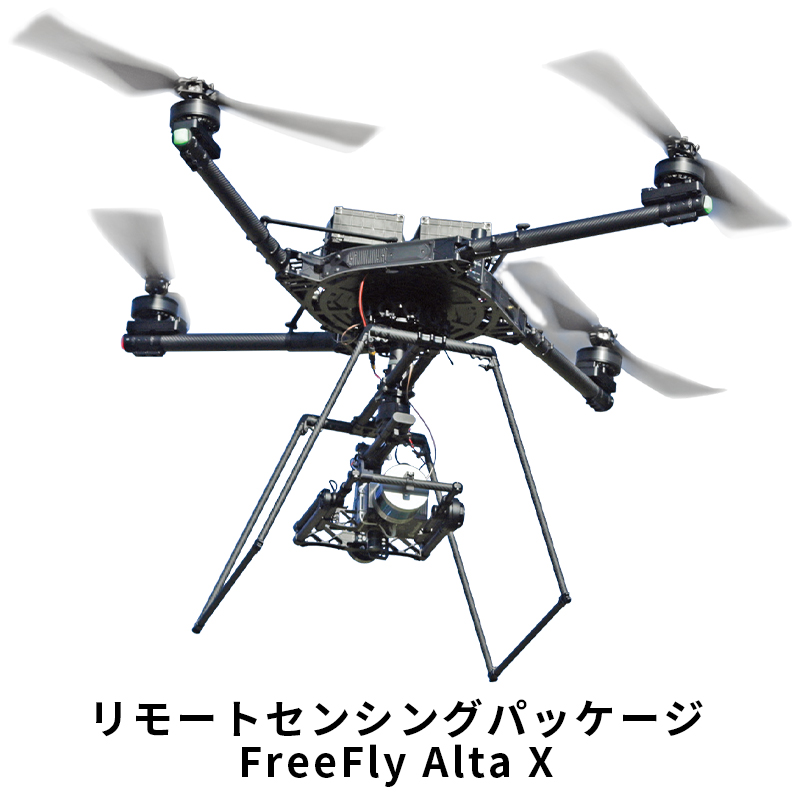

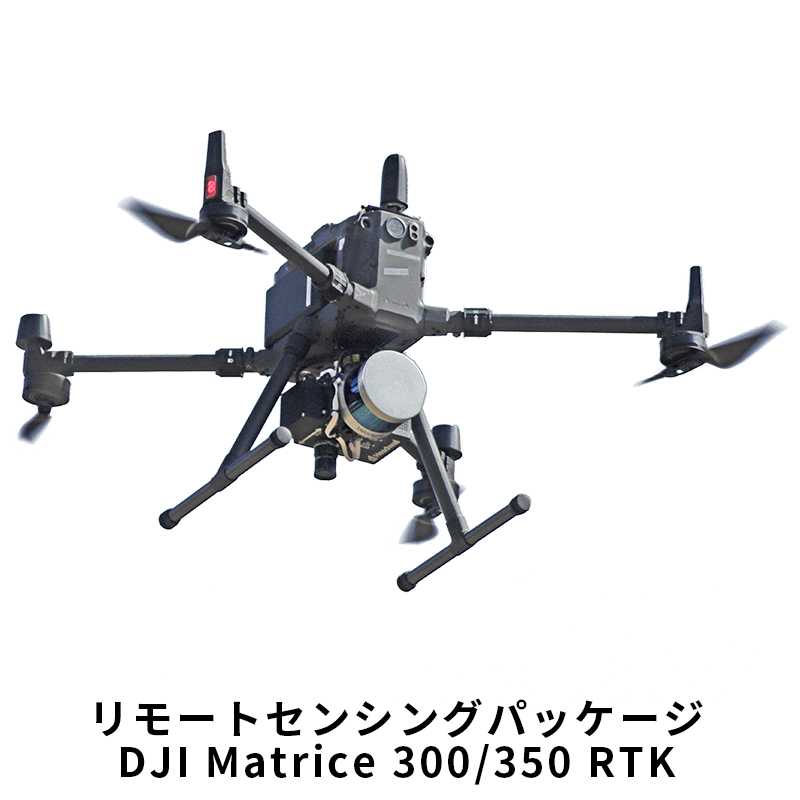

またリモートセンシングパッケージを使用することにより、カメラの位置・姿勢情報を把握し測定データの歪みを補正、そして、オルソ画像の生成を自動的に行うことも可能です。LiDARオプションで高精度のDEMファイルの生成にも対応しています。リモートセンシング用途での使用に最適なハイパースペクトルカメラです。Nano HPはDJI Matrice 300/350 RTKへの搭載に対応しています。
※UAV本体は弊社取扱い対象外です
仕様
| 商品コード | Nano HP |
|---|---|
| 波長レンジ | 400 - 1000nm |
| 波長サンプリング間隔（SSI) | 1.76nm/pixcel |
| 半値幅 | 6nm |
| 波長解像度 | 340バンド |
| 空間解像度 | 1024バンド |
| フレームレート | 250Hz |
| 検出器 | CMOS |
| ピクセルピッチ | 5.86μm |
| インターフェース | GigE |
| ストレージ容量 | 480GB SSD |
| GPS/IMU | PPKによる高精度GPS/IMU内蔵 |
| ビニング | 有り |
| ROI | 有り |
| 分光エンジン | 高効率凸型Grating・収差補正機能搭載反射型分光エンジン（特許） |
| 分光エ方式 | プッシュ・ブルーミング |
| Aperture | F/2.5 |
| 出力階調 | 12bit |
| スリット幅 | 20μm |
| Smile収差補正 | 有り |
| Keystone収差補正 | 有り |
| レンズ | Cマウント 8 , 12 , 17mm |
| 消費電力 | 14.4W（typ.） |
| サイズ | 約132 × 102 × 73 mm |
| 重量 | 約1.05kg |
| 動作温度 | 0 – 40 °C |
| 保管温度 | -20 – 60 °C |

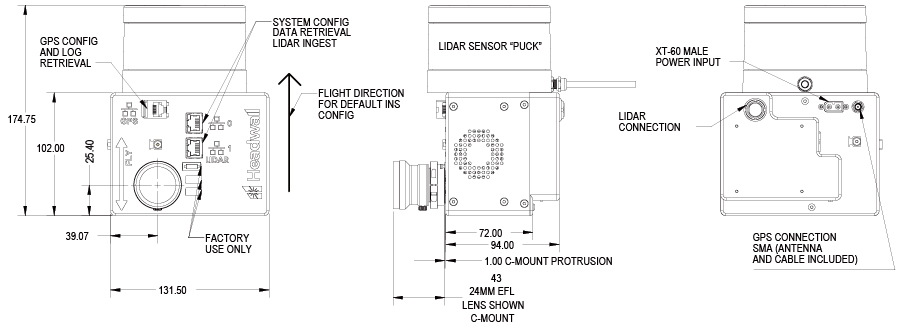

寸法図

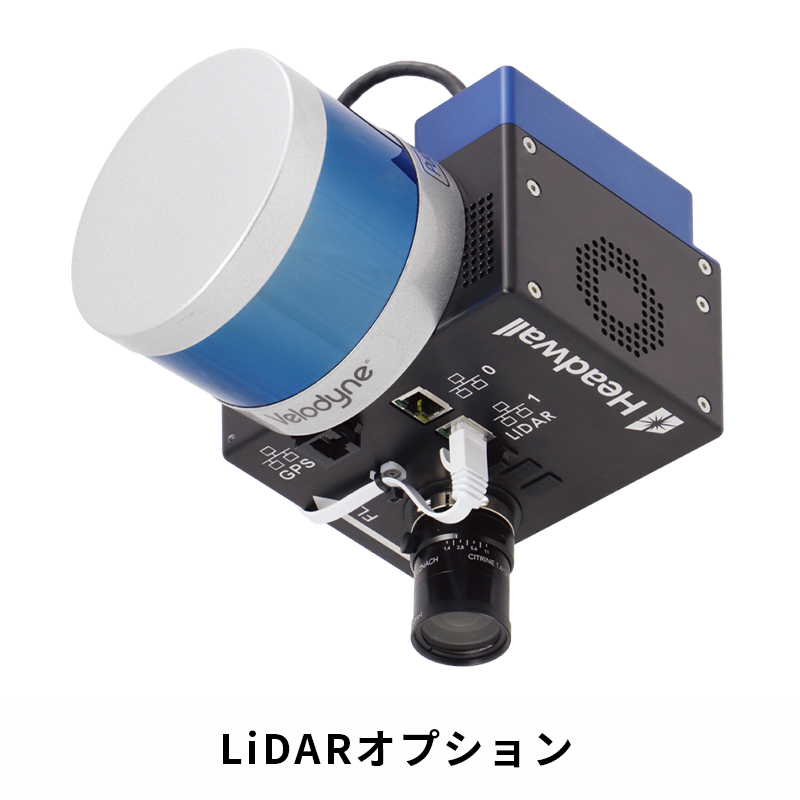

※LiDARセンサはオプションです。
価格
| 商品コード | 構成内容 | 価格 |
|---|---|---|
| NanoHP-RS | Nano HPリモートセンシングパッケージ | お問い合わせ |
| NanoHP-RS-Lidar | Nano HPリモートセンシングパッケージ、LiDARツール | お問い合わせ |
| NanoHP-lens | VNIRレンズ（8/12/17mm） | お問い合わせ |
※注意事項
- センサーの標準レンズマウントはCマウントとなります。
- OEMカスタム設計についてはお問い合わせください。
