高解像度リアルタイム360°赤外線サーマル監視システム

シリーズ名

Spynel-Sシリーズ

可視カメラとレーザー距離計を組み込み可能(人検知最大距離:6km)


point
  • 単一センサーで360°のリアルタイムパノラマ撮影
  • 可視カメラとレーザー距離計を組み込み可能
  • 照明不要で昼夜を問わず全方位監視
  • 監視エリアの設定、熱源の自動追跡など機能豊富で直感的なソフトウェア
  • 小型、堅牢、軽量設計で設置が容易

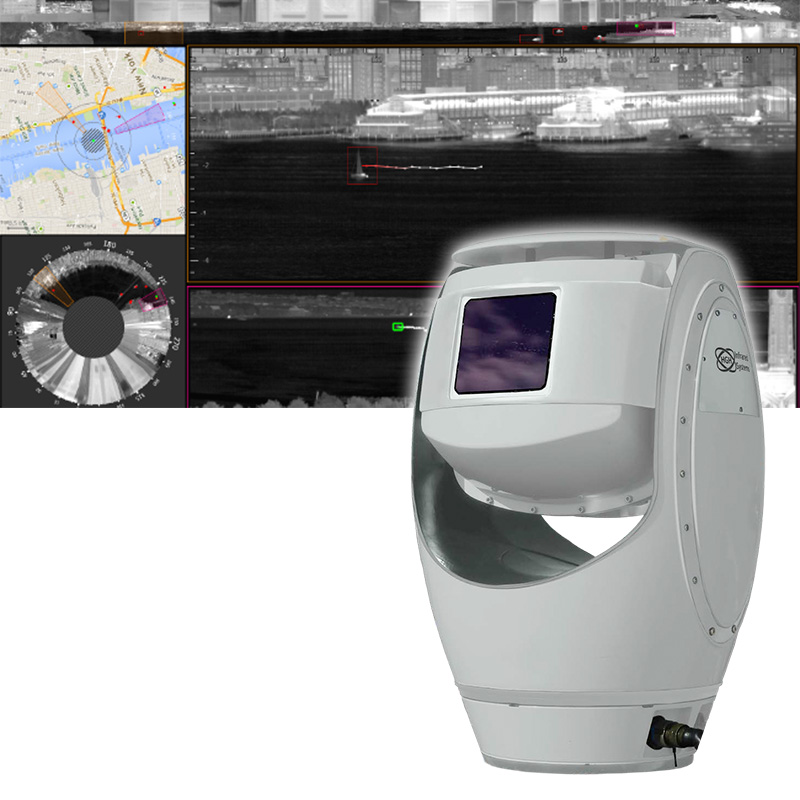

HGH Infrared Systems社のSpynel-Sシリーズは、高解像度の360°のリアルタイム監視を可能にするパノラマサーベイランスシステムです。

可視カメラとレーザー距離計の組み込みオプション(V-LRFオプション)が選択でき、1つのデバイスで熱画像、可視画像、距離データが取得可能です。

専用ソフトウェアCyclopeはパノラマ表示、レーダー表示、指定エリアの拡大表示、熱源の自動追跡などセキュリティ用の機能を多く持ち、直感的な操作でお使いいただけます。

原子力発電所、海上監視、沿岸・諸島警備、重要インフラ周辺監視にご使用いただけます。

Spynel-S 2000 Spynel-S 6000
水平視野 360° 360°
垂直視野 20°
水平の傾き調整 -45°~+45°
IFOV 0.6mrad×0.6mrad 0.15mrad×0.15mrad
全方位スキャン速度 2Hz(360°/0.5sec) 0.5Hz(360°/2sec)
センサー MWIR 640×512 FPA(3-5μm)
冷却 スターリングマイクロクーラー
360°スキャンの解像度(水平×垂直) 11500×640 46000×640
映像出力、制御 TCP/IP
重量 <40kg
寸法(直径×高さ) φ385mm×580mm
電源 24V DC / 10A
動作環境温度 -40℃~+71℃
環境仕様 IP66
人を検知可能な最大距離 1.5km 6km
RHIB(ボート)を検知可能な最大距離 3.5km 10km
船を検知可能な最大距離 18km 24km
▲タブのトップへ戻る

専用ソフトウェア「Cyclope」使用イメージ

Spynel制御用ソフトウェアCyclopeは直感的で使いやすい監視用ソフトウェアです。下記のような様々な機能が実装されています。

【機能】
-リアルタイムパノラマ表示、レーダー表示、一部ズームなど同時に表示が可能
-複数の脅威の同時認識
-パノラマ映像の録画、再生、タイムシフトが可能
-表示や音によるアラート
-アラート時の信号出力、メール通知
-熱源自動検知、追跡
-GPSと連動した熱源のマップ作製
-上位ソフトCyclope Hypervisor(Spynel管理用サーバー)による複数台の同時制御
など

▲タブのトップへ戻る

接続図

▲タブのトップへ戻る

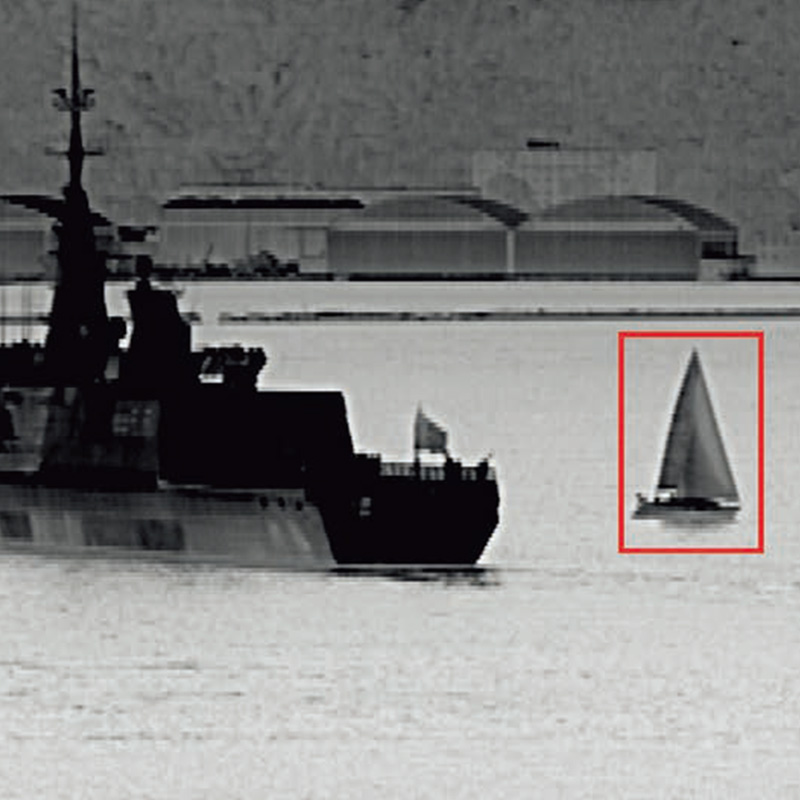

船上からの監視

湾岸監視

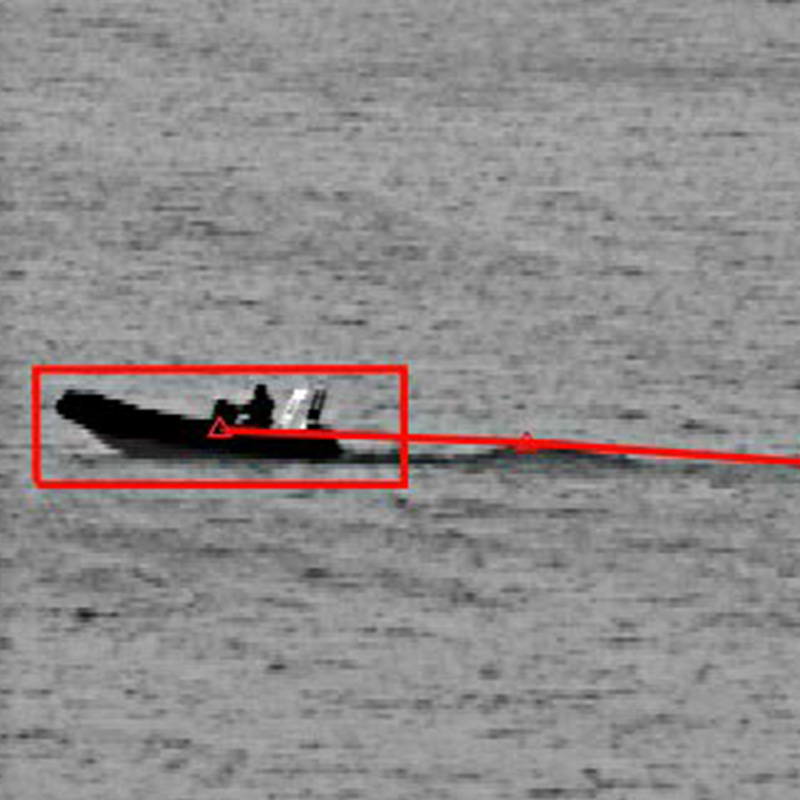

ターゲット補足

高解像度・長距離監視(Spynel-X)

空港

熱画像と可視画像の同時取得

▲タブのトップへ戻る
商品名 構成/内容 価格
Spynel-S 2000 高解像度リアルタイム360°赤外線サーマル監視システム お問い合わせ
Spynel-S 6000 高解像度リアルタイム360°赤外線サーマル監視システム お問い合わせ
