空冷・水冷 GigEカメラ Baumer(バウマー)社製

製品名

VCXG-51M.XC

CMOS 2448×2048 @ 24fps 500万画素 モノクロ


neoAPI for Python
point

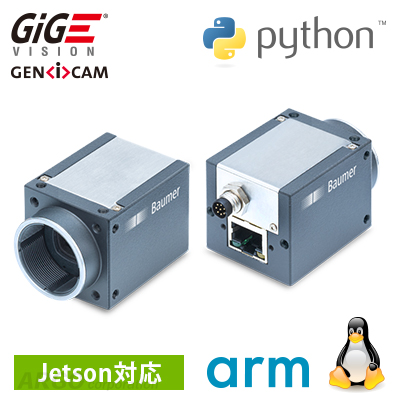

  • Baumer VCXG-51M.XC 500万画素 小型GigEカメラ
  • 空冷・水冷用冷却パイプを筐体に内蔵
  • ハウジング内循環の空冷・水冷により外気を乱さず冷却可能
  • 36 × 36 × 46mmのコンパクトサイズ
  • 炉の監視や恒温槽/クリーンルーム内での撮影に最適
  • 耐振動 / 耐衝撃 : 10G / 100G
  • IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, IEC 60068-2-29 試験規格準拠
  • Pythonでの制御に対応(aravis、harvesters)
  • パケット再送による確実なデータ転送可能
  • PoEによる給電も可能(1000Base/100Base両対応)
  • NVIDIA Jetsonシリーズ、Raspberry Pi対応
  • IO制御にPLC準拠の電圧を利用可能

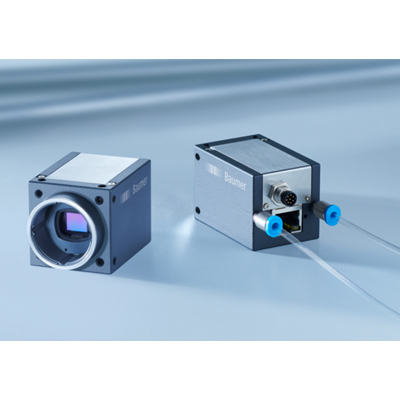

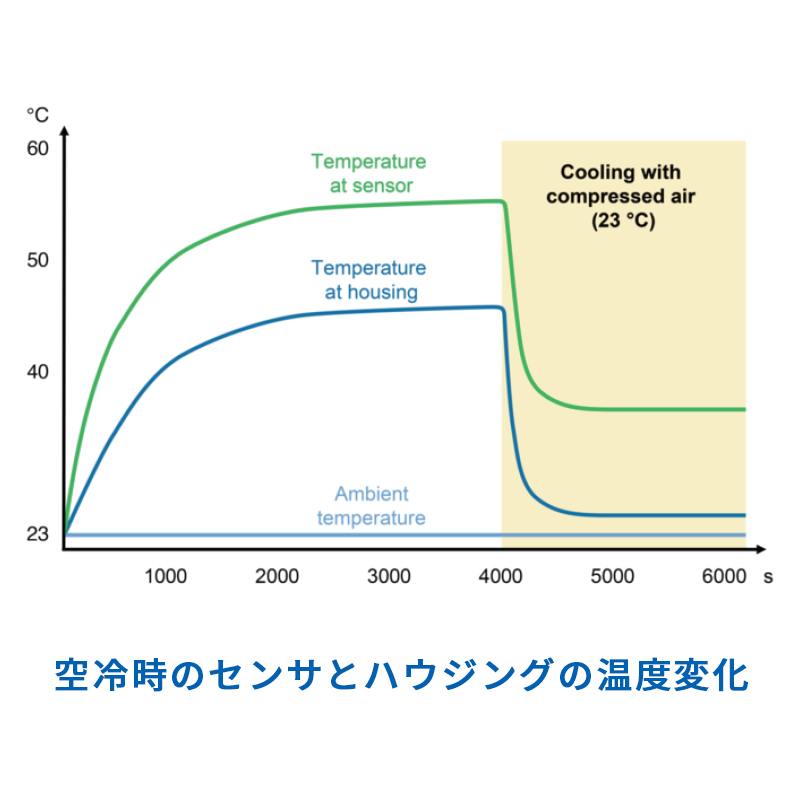

アルゴ取扱いのBaumer(バウマー)社のVCXG-51M.XCは、カメラ筐体に冷却用パイプを内蔵しており、コンプレッサーを用いて空冷・水冷が可能です。 発熱の大きいCMOSセンサやFPGAを内側から冷却し内部温度を下げることで、これまで運用の難しかった環境での撮影をご検討いただけます。 筐体はパイプを内蔵しながら36 × 36 × 46mmのコンパクトサイズを実現し、省スペースでの設置にも対応。 Baumerの堅実な設計が小型ながらも安定した動作を提供します。

炉の監視の他、空気の対流や循環を行えない恒温槽/クリーンルームなどでの撮影に最適です。 高効率放熱設計と温度監視センサが高温環境下での安定した動作を提供し、一定の振動/衝撃耐性も確保されていますので、より負荷の高い環境化への適応性も考慮されています。 再送用内部バッファによる確実で安定したデータ転送を備え、フリーランと同等のフレームレートでトリガー撮影可能なオーバーラップトリガーモードを装備。 PLCとの連携を意識したマルチプルデジタルI/Oも搭載。

付属SDKのBaumer-GAPIは開発者にとって直感的なインタフェイスが支援され、ソフトウェア開発用のマニュアル内容も充実し、Windows/Linux(32/64bit)に対応しています。

GigE VisionやGEN<I>CAM APIにも対応しておりますので、各種サードパーティー製ソフトでの動作も可能です。

※レンズは別売です。


冷却パイプ 接続可能なコネクタ(エア継手):コネクタ径M3、プッシュ式、最大φ10mm以下

空冷時:適正空気圧3bar
    圧縮空気(等級[1:4:2])で ISO 8573-1:2010に従って動作検証済み

水冷時:最大水圧6bar
    アルミニウムに対応した冷却液が使用可能
    (微生物の生育抑制剤および腐食抑制剤を含むこと)
解像度 2448 × 2048:モノクロ
階調 8 / 10 / 12  ビット対応(12ビットADC)
ダイナミックレンジ 71dB(typical)
センサ CMOS Sony:IMX264(Pregius)
センサフォーマット 2/3”フォーマット
ピクセルサイズ 3.45µm × 3.45µm
シャッター方式 グローバルシャッター
フレームレート
(fps)
  • 解像度
    モノクロ
  • 2448×2048
    24
  • 1920×1080
    59
  • 1280×1024
    69
  • 800×600
    115
  • 640×480
    140
  • 320×240
    255
露光制御
(オート制御対応)
1μsec ~ 60sec(1μsec単位で指定可能)
ゲイン制御
(オート制御対応)
0 ~ +48dB
再送メモリバッファ 115MB
JumboFrame機能 9,000Byteまで対応
オペレーションモード トリガーモード / フリーランモード
機能 転送遅延 / タイマー / LUT / 欠陥画素補正 / パケット再送 / イベントログ出力
パーシャルスキャン 縦横任意指定可能
ビニング
(TrueColorBinning対応)
2×2
イメージフォーマット モノクロ:Mono
外部入出力
×4系統
種類 系統数 電圧域 電流域 保護回路
Digital
Input
×1 Low:0 ~ 4.5VDC
High:11 ~ 30VDC
3~10mA Optocoupler(保護回路あり)
Digital
Output
×1 High or Low:5 ~ 30VDC max=50mA Optocoupler(保護回路あり)
GPIO ×2 used as
Input
Low:0 ~ 0.8VDC
High:2 ~ 30VDC
- Direct
(FPGA直結、保護回路なし)
used as
Output
Low:0 ~ 0.4VDC
High:2.4~ 3.3VDC
-
サイズ・重量 36 × 36 × 46mm、110g
インターフェース GigabitEthernet(1000BASE)/ FastEthernet(100BASE)
IPアドレス設定 固定IP / DHCP / LLA
レンズマウント Cマウント
コネクタ RJ45:GigabitEthernet
M8コネクタ(8pin):電源+トリガー入出力
電源 / 消費電力 電源12~24VDC / 2.9W(PoE時 3.1W)
使用環境温度 / 湿度 動作時 0 ~ +65℃ / 湿度 10% ~ 90% 結露しないこと
耐振動 / 耐衝撃 10G / 100G
IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, IEC 60068-2-29 試験規格準拠
SDK
(カメラに付属)
Baumer-GAPI:C/C++,C#,VB.Net
neoAPI:Python,C/C++,C#
API GigE Vision、GEN<I>CAM準拠
対応
サードパーティソフト
・MVTec:HALCON(8.0.2以上)
・NI:LabView(Vision Acquisition Software8.2.1以上)
・Cognex:VisionPro(5.0以上)
・Matrox:MIL(8.0以上)
・MathWorks:MATLAB(R2010b以上)
・Future Processing:Adaptive Vision Studio
・Python Harvesters(Python3.4~3.7、64bit OS)
・Python aravis(Python3以上、64bit OS)
Norpix:StreamPix
OS 32/64bit:Windows(8.1以降のWindowsOS)
32/64bit:Linux(全ディストリビューション)
ARM NVIDIA:各Jetsonシリーズ対応
RaspberryPi:各RaspberryPiシリーズ対応
その他ARMプロセッサ環境(armhf/aarch64)対応
コンプライアンス CE、RoHS、REACh
▲タブのトップへ戻る
▲タブのトップへ戻る
商品コード(型番) 構成/内容 価格
カメラ VCXG-51M.XC 空冷・水冷 小型高画質GigEカメラ
モノクロ CMOS 500万画素
お問い合わせ
※一括で複数台ご検討の場合は別途ご相談ください。


ネットワーク機器
商品コード(型番) 構成/内容 価格
AdLink PCIe-GIE74P-PoE AdLink 4port LANカードPoE対応 PCIe x4 82,000円
税込 90,200円
BIJ-POE-1P2G 1台接続用 PoE Power Injector/AC100V電源用
(スイッチングハブ機能はありません)
16,280円
税込 17,908円
BS-GS2008P PoE+対応 GigEスイッチングハブ/AC100V電源用
(RJ45:8Port)
お問い合わせ
ケーブル
商品コード(型番) 構成/内容 価格
AC12V.2-M8-8 12VDC LX/VCXG用ACアダプタ
8pin-M8コネクタ仕様(トリガ用ケーブル付き)
25,000円
税込 27,500円
CAM8.A8-5m 8pin-M8コネクタ付き
電源&トリガ用ケーブル 5m(先バラ)
18,000円
税込 19,800円
CAM8.A8-10m 8pin-M8コネクタ付き
電源&トリガ用ケーブル 10m(先バラ)
25,000円
税込 27,500円
CAM8.A8-5m(90°) L字型8pin-M8コネクタ付き
電源&トリガ用ケーブル 5m(先バラ)
20,000円
税込 22,000円
マウントアダプタ・ヒートシンク

商品コード(型番) 構成/内容 価格
VCX用前面固定マウントアダプタ Mounting Adapter Type D (Front) VCX用前面固定マウントアダプタ 7,000円
税込 7,700円
VCX/VEX用三脚固定マウントアダプタMounting Adapter Type E (Tripod) VCX/VEX用三脚固定マウントアダプタ 7,000円
税込 7,700円
三脚固定穴付VCX/VEX用ヒートシンク(50×64×20mm) Heat Sink Type C 三脚固定穴付VCX/VEX用ヒートシンク(50×64×20mm) 7,000円
税込 7,700円
Mounting Adapter Type D
(Front)
Mounting Adapter Type E
(Tripod)
Heat Sink Type C

ソフトウェア
商品コード(型番) 構成/内容 価格
StreamPix9 マルチ制御対応汎用レコーディングソフト サイト参照


※注意事項

  • GPIOは非絶縁入出力タイプになっているため規定を超える過電圧や過電流が流れるとカメラの故障を引き起こします。
  • 100BASEで使用する場合出力されるフレームレートは大幅に低下します。
  • PoEでの動作時はLANケーブルへの電力供給の為、別途1000BASE用のPower Injectorか、
    IEEE802.3af準拠で1000BASEのポートを持つスイッチングハブが必要です。
  •
