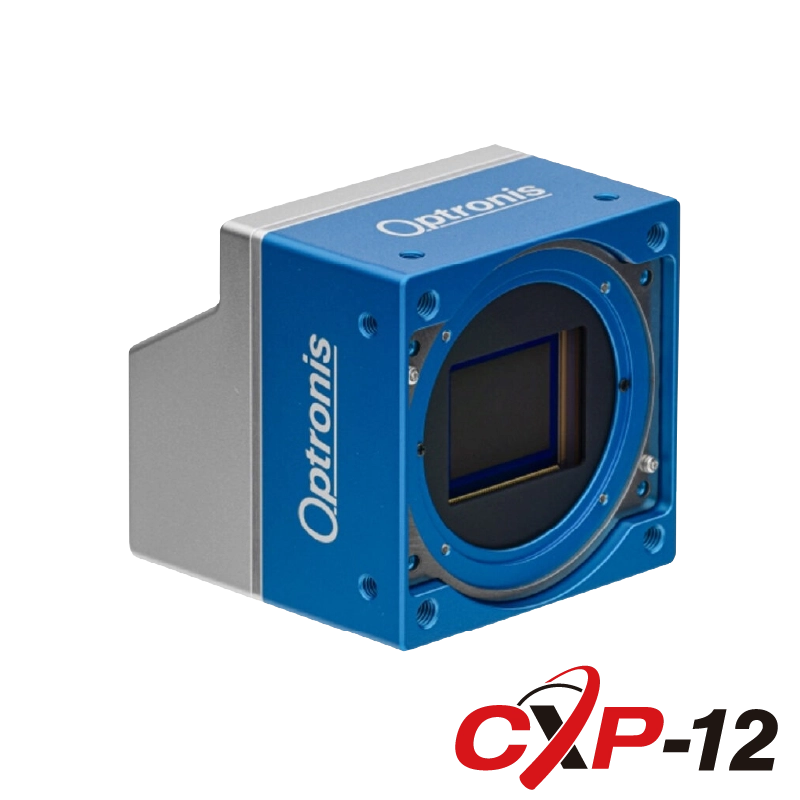

広帯域50Gbps 超高速・超高解像度 CoaXPress2.0カメラ
シリーズ名
CyclonePlusシリーズ
シリーズ名
CyclonePlusシリーズ
グレードアップしたCycloneシリーズ
- 新しいFPGA搭載でカメラ内部高速画像処理
- 短いフランジバックと優れた放熱設計
- CoaXPress2.0 出力
- 50Gbpsのデータ帯域
- CXP-12.4×HD-BNC
- 複数メーカーのフレームグラバーボードで動作検証済
Optronis社CyclonePlusシリーズは、これまでの既存のCycloneシリーズがさらにグレードアップされました。短いフランジバックで光学設計の自由度が向上、FPGAが新しくなりカメラ内部での高速画像補正ができるようになりました。Gpixel社製のセンサはCXPフレームグラバーボード側で高速画像補正が必要でしたが、それをカメラ内部で行います。
放熱設計も考慮され、外部トリガー等 GPI/Oも対応、各社フレームグラバー・画像入力ボードにも対応、さらにCycloneシリーズよりも低価格化を実現しました。半導体検査装置や各種ハイエンド高速画像処理カメラの組込みへの最適化がさらに進みました。
※レンズは別売りです。
ラインナップ
| 商品コード（型番） | フォーマット | 解像度 @フレーム/秒 | センサ | ピクセルサイズ | インターフェース | コネクタ | |
|---|---|---|---|---|---|---|---|
 |
CyclonePlus-1HS-M CyclonePlus-1HS-C |
モノクロ カラー |
1280×860 @ 3518fps | LUX13HS | 13.7 | CXP-12 4ch | Micro-BNC |
|
CyclonePlus-2-M CyclonePlus-2-C |
モノクロ カラー |
1920×1080 @ 2166fps | LUX19HS | 10 | CXP-12 4ch | Micro-BNC |
 |
CyclonePlus-5-M CyclonePlus-5-C |
モノクロ カラー |
2560×1920 @ 693fps | LUX51 | 5 | CXP-12 4ch | Micro-BNC |
 |
CyclonePlus-9-M CyclonePlus-9-C |
モノクロ カラー |
4096×2307 @ 509fps | LUX9506 | 6.5 | CXP-12 4ch | Micro-BNC |
 |
CyclonePlus-14-M CyclonePlus-14-C |
モノクロ カラー |
4608×3072 @ 312fps | GSPRINT5514BSI | 5.5 | CXP-12 4ch | Micro-BNC |
|
CyclonePlus-21-M CyclonePlus-21-C |
モノクロ カラー |
5120×4096 @ 230fps | GSPRINT4521 | 4.5 | CXP-12 4ch | Micro-BNC |
|
CyclonePlus-25-M CyclonePlus-25-C |
モノクロ カラー |
5120×5120 @ 150fps | GMAX0505 | 2.5 | CXP-12 4ch | Micro-BNC |
 |
CyclonePlus-65-M CyclonePlus-65-C |
モノクロ カラー |
9344×7000 @ 71fps | GMAX3265 | 3.2 | CXP-12 4ch | Micro-BNC |
|
CyclonePlus-65LS-M CyclonePlus-65LS-C |
モノクロ カラー |
9344×7000 @ 30fps | GMAX3265 | 3.2 | CXP-12 4ch | Micro-BNC |
主要用途
- ２次元＆３次元画素切り出し
- FPD/PCB/SPI検査
- 表面形状＆計測
- ３次元レーザー三角測量
- ロボットビジョン
- チップ製造（フロントエンド、バックエンド）
- 研究、科学
- ソーラパネル向けのガラス検査装置メインカメラ
- ガラス瓶の検査装置のメインカメラ
- 生体の３Ｄスキャンシステム
- ウェハ外観検査装置のメインカメラ

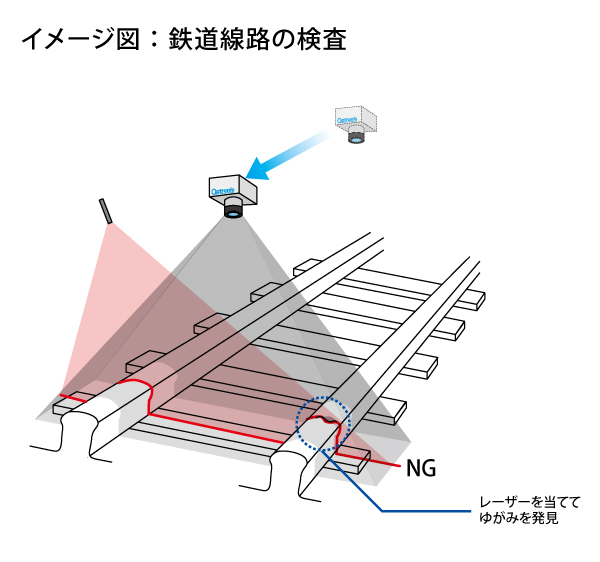

- 鉄道線路の走行時の自動検査システム
- LED検査装置のメインカメラ
- チップマウンター組込みのメインカメラ
- 産業用ロボットアーム取り付けのメインカメラ
- 外観検査用ロボットアームのメインカメラ
