広帯域50Gbps 超高速・超高解像度 CoaXPress2.0カメラ
製品名
CyclonePlus-65-M/CyclonePlus-65-C
製品名
CyclonePlus-65-M/CyclonePlus-65-C
GMAX3265 9344×7000 @ 71fps 高速6500万画素 モノクロ or カラー
- 6500万画素 9344×7000 @ 71fps
- 低ノイズ・グローバルシャッター
- Micro-BNC （HD-BNC） コネクタ搭載
- CoaXPress V2.0 出力インターフェース
- 4 × 12.5 Gbit/s
- CoaXPress 経由の電源＆トリガー入力
- μｓのフレームカウンター
- モノクロ or カラー
- 短いフランジバックで簡単光学設計

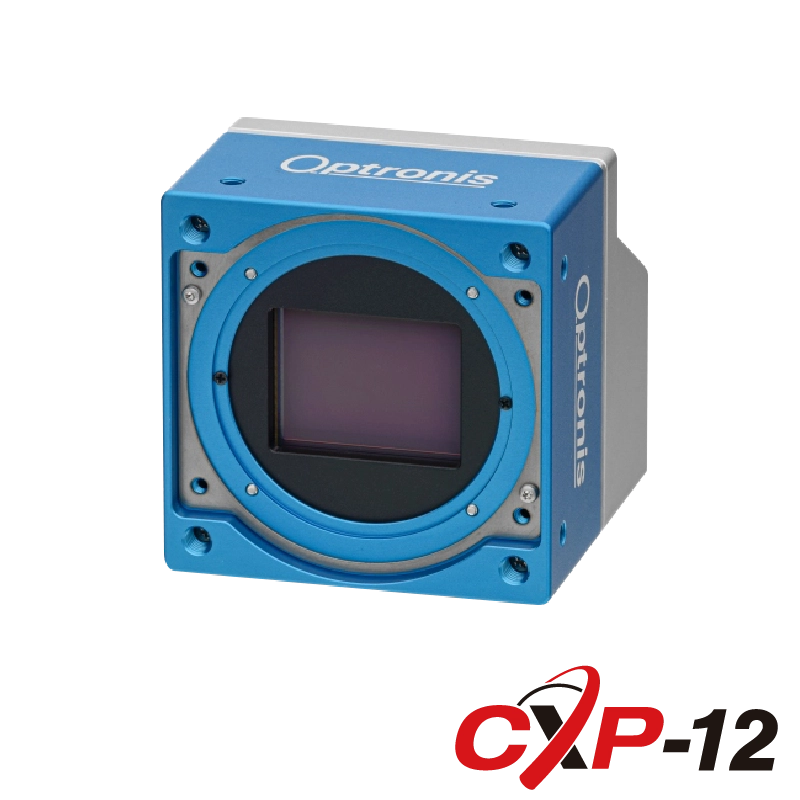

Optronis社のCyclonePlus-65は、GMAX3265を搭載した6500万画素 9344×7000の解像度で71fps（フレーム/秒）の取り込みが行える、高解像と高速性を兼ね備えた次世代のマシンビジョンカメラです。
センサはCMOSグローバルシャッターで、モノクロ、又はカラーモデルがあります。インターフェースにはCoaXPress出力を採用し、各社フレームグラバー・画像入力ボードに対応しております。ハウジングフロント部の厚みが薄くなりフランジバックが短くなりました。様々なレンズマウントをご採用いただけます。
高速度カメラの技術で培った技術と信頼性を兼ね備えた高解像・高速度カメラです。
※レンズは別売りです。
| 商品コード（型番） | CyclonePlus-65-M（モノクロ）／ CyclonePlus-65-C（カラー） |
|---|---|
| イメージセンサ | GMAX3265, グローバルシャッター |
| 解像度 | 9344(H) × 7000(V) |
| フレームレート | 1 ～ 71fps（フル解像度） |
| 露光時間 | 12µs～ 1 / frame rate |
| イメージエリア | 29.90mm × 22.40mm （対角37.36 mm） |
| ピクセルサイズ | 3.2µm × 3.2µm |
| A/D変換 | 8/10ビット |
| 量子効率（sensor） | 65% @ 500 nm |
| トリガーモード | internal, external, CoaXPress |
| 外部トリガー | Synch IN and Synch OUT, TTL level, electrically isolated |
| インターフェース | CoaXPress 2.0（4 x CXP12, 2 x CXP12, 1 x CXP12, 4 x CXP6, 2 x CXP6）、 Micro-BNC （HD-BNC） connectors |
| 電源 | 12W、PoCXP、外部電源 |
| 使用環境温度 | 0 ～＋25°C（ヒートシンク装着）、0 ～＋45°C（冷却ファン装着） |
| 重量 | 370ｇ |
| サイズ | 65×65×66.6mm（without mount、without cooling） |
▲タブのトップへ戻る
- ２次元＆３次元画素切り出し
- FPD/PCB/SPI検査
- 表面形状＆計測
- ３次元レーザー三角測量
- ロボットビジョン
- チップ製造（フロントエンド、バックエンド）
- 研究、科学
- ソーラパネル向けのガラス検査装置メインカメラ
- ガラス瓶の検査装置のメインカメラ
- 生体の３Ｄスキャンシステム
- ウエハー外観検査装置のメインカメラ
- 鉄道線路の走行時の自動検査システム
- LED検査装置のメインカメラ
- チップマウンター組込みのメインカメラ
- 産業用ロボットアーム取り付けのメインカメラ
- 外観検査用ロボットアームのメインカメラ
▲タブのトップへ戻る
| フレームレート | 解像度 |
|---|---|
| 71 fps | 9344 × 7000 |
| 228 fps | 3840 × 2160 |
| 664 fps | 1280 × 720 |
| フレームレート | 解像度 |
|---|---|
| 141 fps | 9344 × 3500 |
| 919 fps | 9344 × 512 |
| 13885 fps | 9344 × 4 |
▲タブのトップへ戻る
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| カメラ | CyclonePlus-65-M | 6500万画素@71fps / CoaXPress / モノクロ | お問い合わせ |
| CyclonePlus-65-C | 6500万画素@71fps / CoaXPress / カラー | お問い合わせ | |
| CyclonePlus-65LS-M | 6500万画素@30fps / CoaXPress / モノクロ | お問い合わせ | |
| CyclonePlus-65LS-C | 6500万画素@30fps / CoaXPress / カラー | お問い合わせ | |
| マウント | CYP-CM | CyclonePlus/Fiber-C-Mountレンズアダプタ | 20,000円 税込 22,000円 |
| CYP-FM | CyclonePlus/Fiber-F-Mountレンズアダプタ | 35,000円 税込 38,500円 |
|
| CYP-M42-12 | CyclonePlus/Fiber-M42x1 back focal12mmレンズアダプタ |
20,000円 税込 22,000円 |
|
| CYP-M58-11,48 | CyclonePlus/Fiber-M58x0.75 back focal11.48mmレンズアダプタ |
20,000円 税込 22,000円 |
|
| ケーブル１ | MicroBNC-MicroBNC-CoaXpressケーブル3m | MicroBNCオス-MicroBNCオス- CoaXpressケーブル４本セット（３m） |
30,000円 税込 33,000円 |
| MicroBNC-MicroBNC-CoaXpressケーブル5m | MicroBNCオス-MicroBNCオス- CoaXpressケーブル４本セット（５m） |
35,000円 税込 38,500円 |
|
| MicroBNC-MicroBNC-CoaXpressケーブル10m | MicroBNCオス-MicroBNCオス- CoaXpressケーブル４本セット（10m） |
40,000円 税込 44,000円 |
|
| MicroBNC-MicroBNC-CoaXpressケーブル15m | MicroBNCオス-MicroBNCオス- CoaXpressケーブル４本セット（15m） |
45,000円 税込 49,500円 |
|
| ケーブル２ | MicroBNC-DIN-CoaXpressケーブル3m | MicroBNCオス-DINオス- CoaXpressケーブル４本セット（３m） |
30,000円 税込 33,000円 |
| MicroBNC-DIN-CoaXpressケーブル5m | MicroBNCオス-DINオス- CoaXpressケーブル４本セット（５m） |
35,000円 税込 38,500円 |
|
| MicroBNC-DIN-CoaXpressケーブル10m | MicroBNCオス-DINオス- CoaXpressケーブル４本セット（10m） |
40,000円 税込 44,000円 |
|
| MicroBNC-DIN-CoaXpressケーブル15m | MicroBNCオス-DINオス- CoaXpressケーブル４本セット（15m） |
45,000円 税込 49,500円 |
|
| 部品 | CYP-FAN | CyclonePlus/Fiber空冷ファン | 40,000円 税込 44,000円 |
| CYP-HIS | CyclonePlus/Fiberヒートシンク | 20,000円 税込 22,000円 |
|
| カメラ用ケーブル | CPH6-PTC | CP70/90/Cyclone/Plus/Fiber同期IOケーブル | 25,000円 税込 27,500円 |
| CPH6-USB | CP70/90/Cyclone/Plus/Fiberファームアップ専用 USB制御ケーブル |
25,000円 税込 27,500円 |
|
| 電源 | CPH4-PSA | CP70/90/Cyclone/Plus/Fiber電源アダプタ | 25,000円 税込 27,500円 |
| グラバーボード | お問合せ | ー | お問い合わせ |
※注意事項
- レンズマウントは必須です。
- CoaXPress用ボード、ケーブル、レンズは別途購入が必要です。詳細はお問い合わせください。
▲タブのトップへ戻る
| カタログ | CyclonePlus-65-M / CyclonePlus-65-C 高速＋高速6500万画素 CoaXPress Ver2.0カメラ |
 [PDF形式：744KB] |
|---|---|---|
| CADファイル | CyclonePlus-65 CAD図面 STPファイル |  [ZIP形式：2.3MB] |
| マニュアル | CyclonePlusシリーズ ユーザーズマニュアル | [PDF形式：2MB] |
