紫外領域高感度 高速・高解像度UVカメラ
製品名
CyclonePlus-14-UV
製品名
CyclonePlus-14-UV

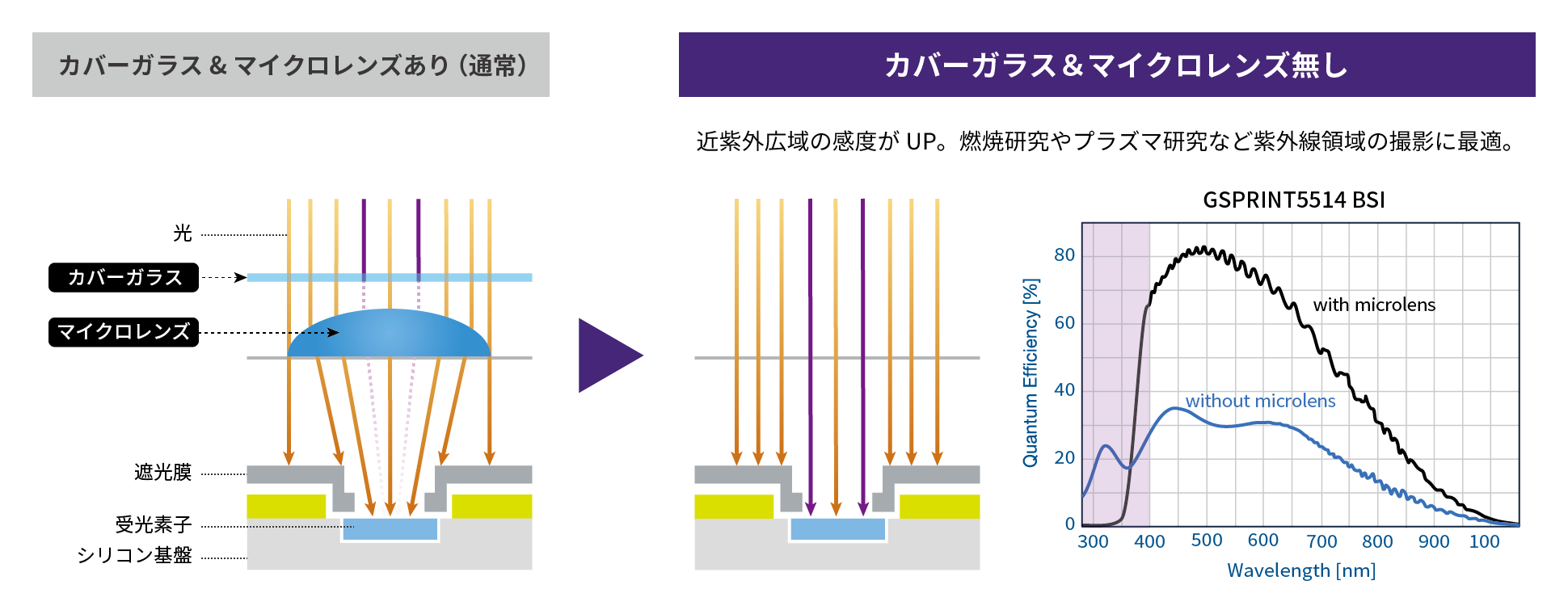

カバーガラス＆マイクロレンズ無し、UV高感度 4608×3072 @ 312fps
- GSPRINT5514 BSIカバーガラス＆マイクロレンズアレイ無しモデル
- 1400万画素 4608×3072 @ 312fps 高速
- グローバルシャッター
- CoaXPress V2.0 出力インターフェース
- CoaXPress 経由の電源＆トリガー入力
- 高速録画用ソフト付属
- µｓのフレームカウンター
- 短いフランジバックで簡単光学設計

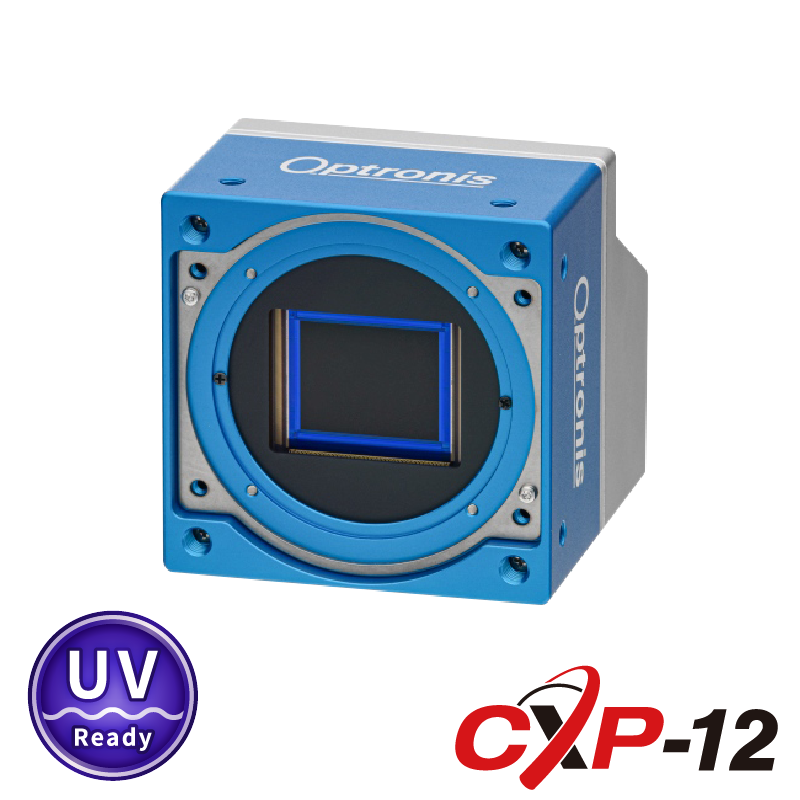

Optronis社のCyclonePlus-14-UVは、GSPRINT5514 BSIのカバーガラス＆マイクロレンズアレイ無しのイメージセンサが搭載された、紫外領域に非常に高感度なCoaXPressの高速カメラです。ピクセルサイズは5.5µmで解像度は4608×3072pixel、イメージセンサエリアは25.34mm × 16.90mmのサイズです。
インターフェースにはCoaXPress出力を採用、フレームレートは4608×3072pixelで312fpsで出力します。フランジバックが短く、紫外領域における各種学術研究、レーザ研究、Ｒ＆Ｄの用途に向いています。
高速カメラ録画ソフトも一緒に提供が可能です。
※レンズは別売りです。
| 商品コード（型番） | CyclonePlus-14-UV（モノクロUV） |
|---|---|
| イメージセンサ | GSPRINT5514 BSI, グローバルシャッター |
| 解像度 | 4608(H) × 3072(V) |
| フレームレート | 312fps（フル解像度） |
| 露光時間 | 4µs～ 1 / frame rate |
| イメージエリア | 25.34mm × 16.90mm （対角30.46 mm） |
| ピクセルサイズ | 5.5µm × 5.5µm |
| A/D変換 | 8/10ビット |
| 量子効率（sensor） | 80% @ 500 nm |
| トリガーモード | internal, external, CoaXPress |
| 外部トリガー | Synch IN and Synch OUT, TTL level, electrically isolated |

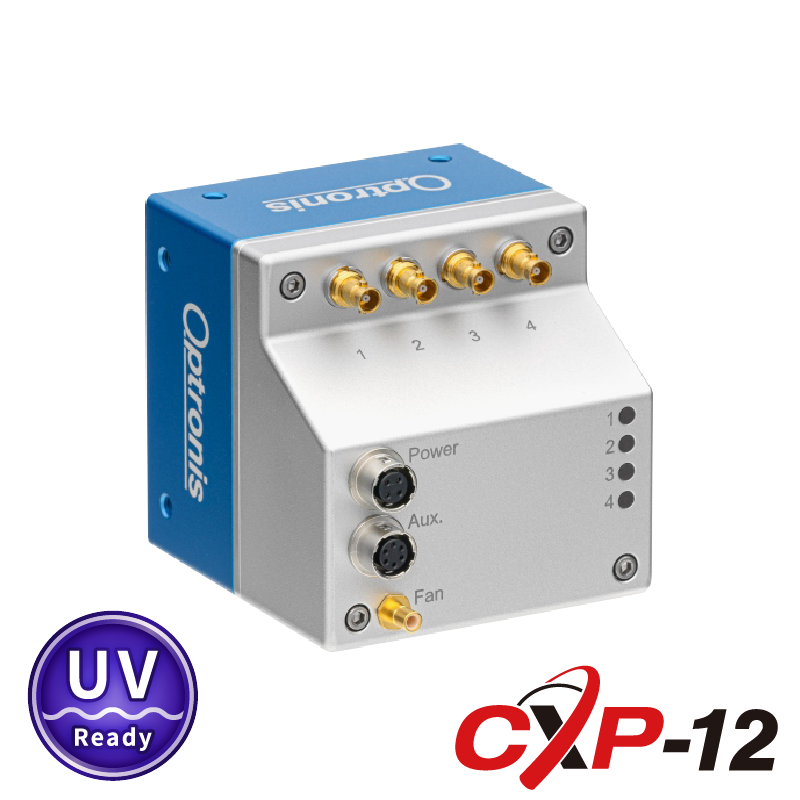

| インターフェース | CoaXPress 2.0（4 x CXP12, 2 x CXP12, 1 x CXP12, 4 x CXP6, 2 x CXP6）、 Micro-BNC （HD-BNC） connectors |
| 電源 | 18W、PoCXP、外部電源 |
| 使用環境温度 | 0 ～＋25°C（ヒートシンク装着）、0 ～＋40°C（空冷ファン装着） |
| 重量 | 350ｇ |
| サイズ | 65×65×66.6mm（without mount、without cooling） |
▲タブのトップへ戻る
- ２次元＆３次元画素切り出し
- FPD/PCB/SPI検査
- 表面形状＆計測
- ３次元レーザー三角測量
- ロボットビジョン
- チップ製造（フロントエンド、バックエンド）
- 研究、科学
- ソーラパネル向けのガラス検査装置メインカメラ
- ガラス瓶の検査装置のメインカメラ
- 生体の３Ｄスキャンシステム
- ウエハー外観検査装置のメインカメラ
- 鉄道線路の走行時の自動検査システム
- LED検査装置のメインカメラ
- チップマウンター組込みのメインカメラ
- 産業用ロボットアーム取り付けのメインカメラ
- 外観検査用ロボットアームのメインカメラ
▲タブのトップへ戻る
| フレームレート | 解像度 |
|---|---|
| 312 fps | 4608 × 3072 |
| 436 fps | 3840 × 2176 |
| 1794 fps | 640 × 480 |
| フレームレート | 解像度 |
|---|---|
| 898 fps | 4608 × 1024 |
| 1695 fps | 4608 × 512 |
| 10006 fps | 4608 × 32 |
▲タブのトップへ戻る
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| カメラ | CyclonePlus-14-UV | 1400万画素@312fps / CoaXPress / モノクロUV | お問い合わせ |
| マウント | CYP-CM | CyclonePlus/Fiber-C-Mountレンズアダプタ | 20,000円 税込 22,000円 |
| CYP-FM | CyclonePlus/Fiber-F-Mountレンズアダプタ | 35,000円 税込 38,500円 |
|
| CYP-M42-12 | CyclonePlus/Fiber-M42x1 back focal12mmレンズアダプタ |
20,000円 税込 22,000円 |
|
| CYP-M58-11,48 | CyclonePlus/Fiber-M58x0.75 back focal11.48mmレンズアダプタ |
20,000円 税込 22,000円 |
|
| ケーブル１ | MicroBNC-MicroBNC-CoaXpressケーブル3m | MicroBNCオス-MicroBNCオス- CoaXpressケーブル４本セット（３m） |
30,000円 税込 33,000円 |
| MicroBNC-MicroBNC-CoaXpressケーブル5m | MicroBNCオス-MicroBNCオス- CoaXpressケーブル４本セット（５m） |
35,000円 税込 38,500円 |
|
| MicroBNC-MicroBNC-CoaXpressケーブル10m | MicroBNCオス-MicroBNCオス- CoaXpressケーブル４本セット（10m） |
40,000円 税込 44,000円 |
|
| MicroBNC-MicroBNC-CoaXpressケーブル15m | MicroBNCオス-MicroBNCオス- CoaXpressケーブル４本セット（15m） |
45,000円 税込 49,500円 |
|
| ケーブル２ | MicroBNC-DIN-CoaXpressケーブル3m | MicroBNCオス-DINオス- CoaXpressケーブル４本セット（３m） |
30,000円 税込 33,000円 |
| MicroBNC-DIN-CoaXpressケーブル5m | MicroBNCオス-DINオス- CoaXpressケーブル４本セット（５m） |
35,000円 税込 38,500円 |
|
| MicroBNC-DIN-CoaXpressケーブル10m | MicroBNCオス-DINオス- CoaXpressケーブル４本セット（10m） |
40,000円 税込 44,000円 |
|
| MicroBNC-DIN-CoaXpressケーブル15m | MicroBNCオス-DINオス- CoaXpressケーブル４本セット（15m） |
45,000円 税込 49,500円 |
|
| 部品 | CYP-FAN | CyclonePlus/Fiber空冷ファン | 40,000円 税込 44,000円 |
| CYP-HIS | CyclonePlus/Fiberヒートシンク | 20,000円 税込 22,000円 |
|
| カメラ用ケーブル | CPH6-PTC | CP70/90/Cyclone/Plus/Fiber同期IOケーブル | 25,000円 税込 27,500円 |
| CPH6-USB | CP70/90/Cyclone/Plus/Fiberファームアップ専用 USB制御ケーブル |
25,000円 税込 27,500円 |
|
| 電源 | CPH4-PSA | CP70/90/Cyclone/Plus/Fiber電源アダプタ | 25,000円 税込 27,500円 |
| グラバーボード | お問合せ | ー | お問い合わせ |
※注意事項
- レンズマウントは必須です。
- CoaXPress用ボード、ケーブル、レンズは別途購入が必要です。詳細はお問い合わせください。
▲タブのトップへ戻る
| カタログ | CyclonePlus-14-UV 高速＋高速1400万画素 CoaXPress Ver2.0カメラ |
 [PDF形式：727KB] |
|---|---|---|
| CADファイル | CyclonePlus-14-UV CAD図面 STPファイル |  [ZIP形式：2.1MB] |
| マニュアル | CyclonePlusシリーズ ユーザーズマニュアル | [PDF形式：2MB] |
