HDMI to USBコンバータ
製品名
DFG/HDMI
製品名
DFG/HDMI
UVC/UAC対応 産業用USBコンバータ（SDK付属） HDMI/DVI-D信号を非圧縮変換・低遅延で画像取得
ドライバ・ソフトウェア・資料マニュアル等はこちらから
ダウンロードしてください。
- UVC（USB Video Class）、UAC（USB Audio Class）対応で、別途専用ドライバのインストールが不要
- USBバスパワーで動作
- USB-Cロックケーブルでケーブルを固定可能
- USB3.1（Gen1）による高速通信で、4096×2160＠30fps（4K）、1920×1080@60fpsでキャプチャ可能
- 対応OS：Windows、Linux

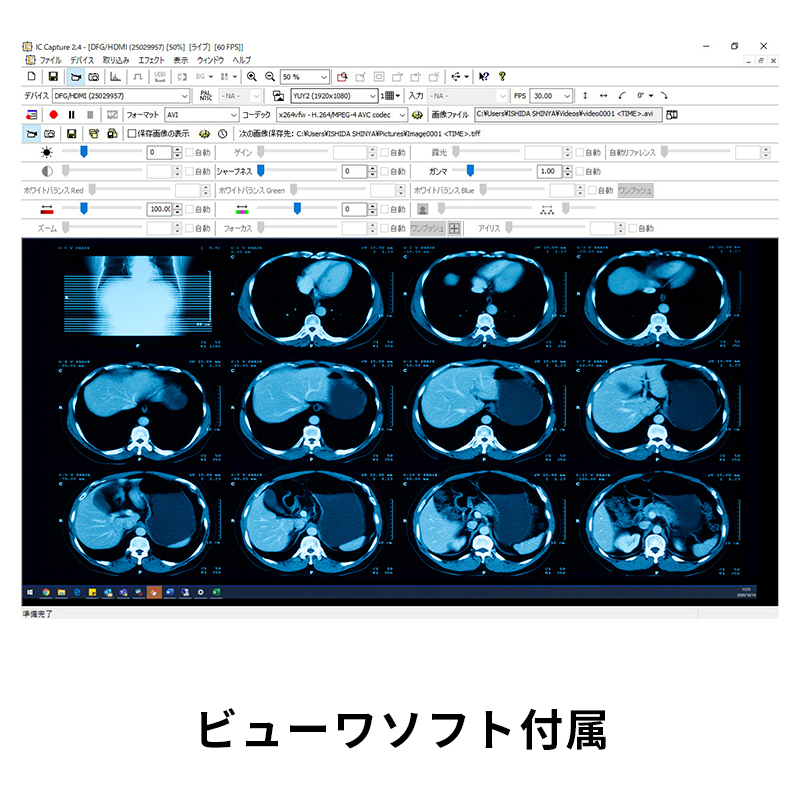

- 多機能ビューワ、ICCaptureソフトウェア付属

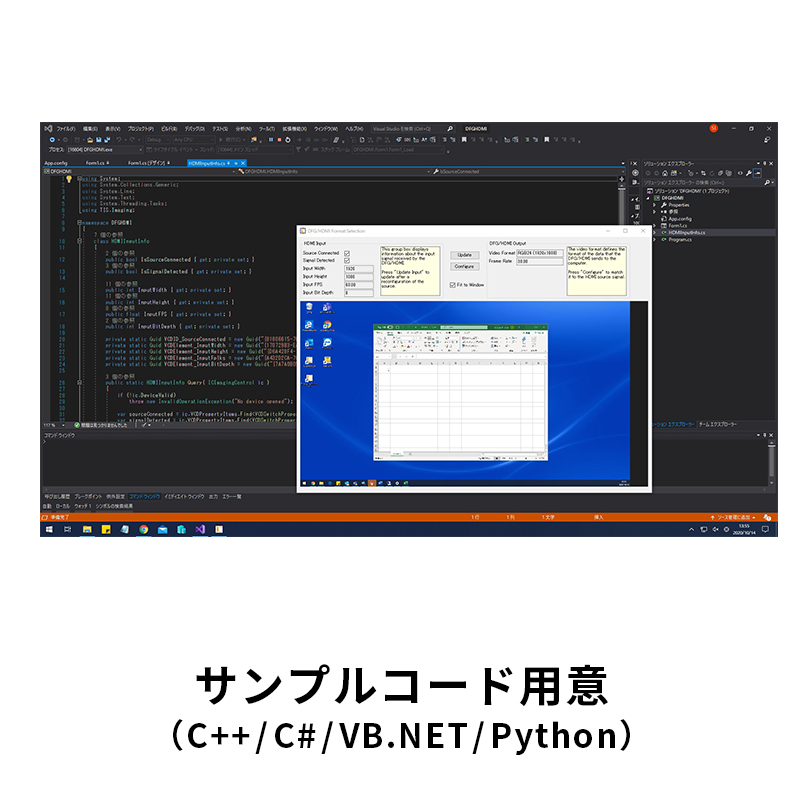

- 使いやすいICImagingControl開発キット付属
- WDMベースドライバ、DirectX/DirectShow
- Halcon、LabVIEW、Vision Pro、Matlabなど様々なサードパーティ環境に対応

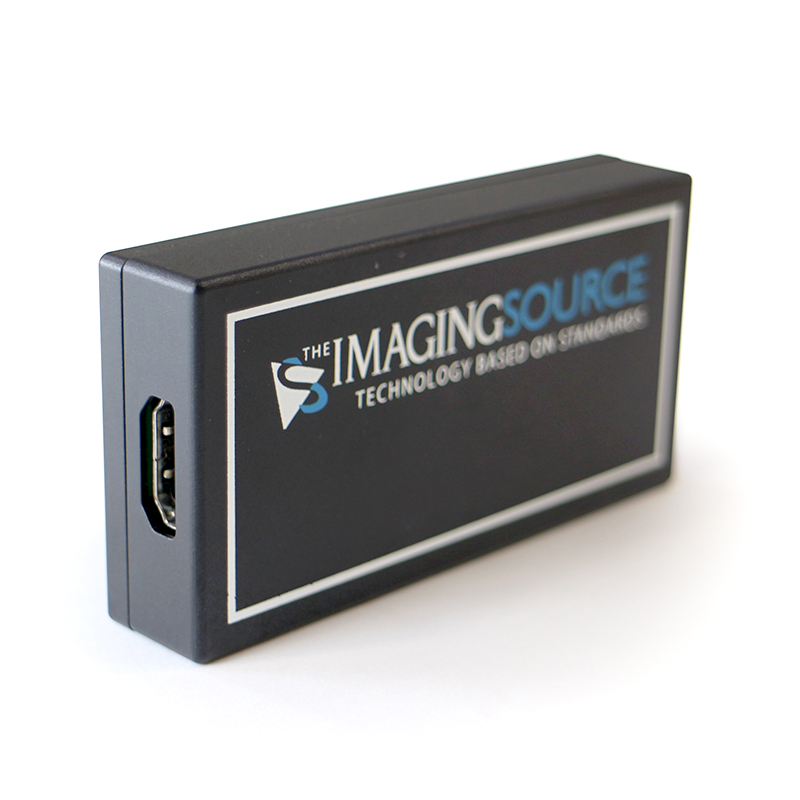

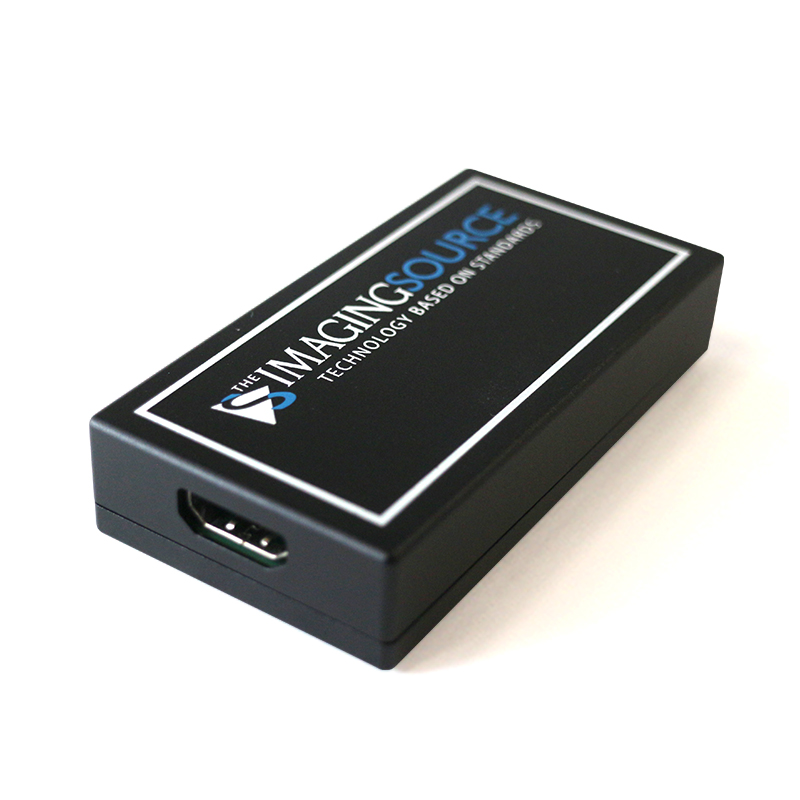

The Imaging Source社のDFG/HDMIは、HDMI映像信号をUSBでPCに取り込むためのコンバータキャプチャユニットです。
UVC（USB Video Class）・UAC（USB Audio Class）対応デバイスなので、専用ドライバソフトのインストールなしでもWebカメラと同様に自動的にソフトウェア認識されます。
Teams、Zoomなどのコミュニケーションツールやテレビ会議システムから、医療機器・監査カメラからの映像をキャプチャするなど様々な用途にご使用いただけます。
また、専用ドライバを入れることで豊富なサンプルプログラムがある専用SDKによってプログラム開発を強力にサポート。DirectShowに対応し、LabVIEW・Halcon・Vision Pro開発環境へのエクステンションソフトウェアも支援されています。
こちらの製品は、UVC/UAC対応の各種ソフトウェアがご利用いただけます。専用ドライバのインストールなしで簡単に映像信号をPCに取り込むことができます。
なお、多機能ビューワICCapture や ICImagingControl開発キット を使用する場合には専用ドライバをインストールする必要があります。
※コンテンツ保護（HDCP）のかかっている信号はキャプチャできません。
※ICImagingControlでは音声を扱うことができません。
| 商品コード（型番） | DFG/HDMI |
|---|---|
| 入力信号 | HDMI , DVI-D |
| 入力音声 | HDMI Audio |
| 入力解像度 | 最大 4096×2160（4K） ※HDMI出力機器の映像信号が1080iなどのインターレースはサポートしておりません。 |

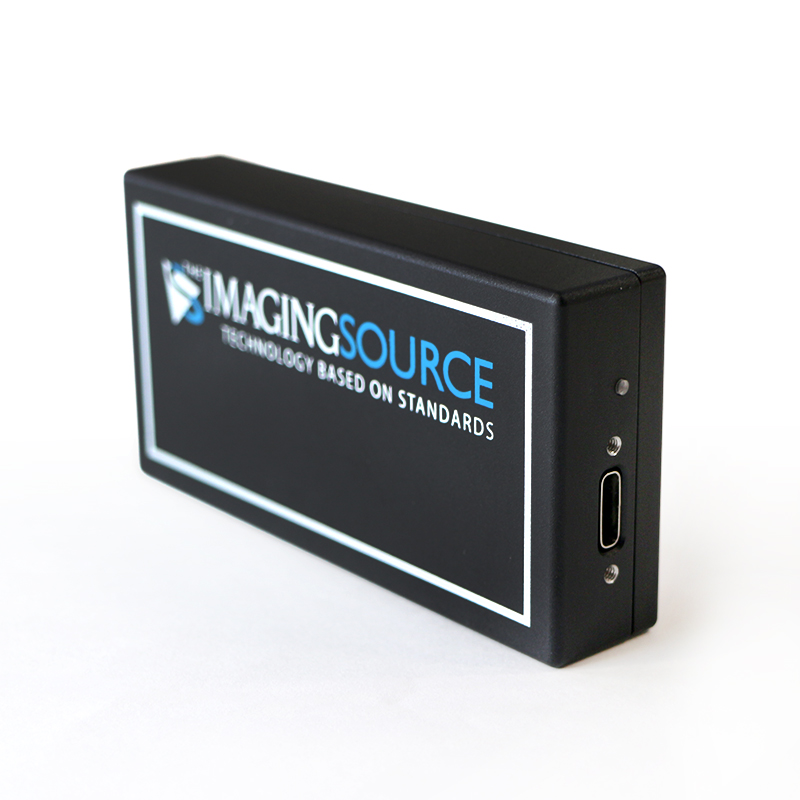

| コネクタ | 入力：HDMI ×1 出力：USB3.1（Gen1）タイプC |
| 出力インターフェース | USB3.1、USB2.0対応 ※DFG/HDMIとPCを接続するケーブルは、USB3.1 Gen1（上位互換）をご利用ください。 ※USB2.0での接続時には仕様通りのパフォーマンスで動作しません。 |
| 出力解像度 | 640×480 1280×720 1920×1080 3840×2160 4096×2160 ※PCの持つUSB3.0インターフェースのコントローラによっては、十分なパフォーマンスが出ないことがあります。 ※使用されるPCの能力によって、仕様よりキャプチャレートが落ちることがあります。 |
| 出力色フォーマット | Y411 , Y800 , YUY2 , RGB24 |
| 出力フレームレート | 30fps , 60fps |
| ビューワソフトウェア | ICCaptureソフトウェア、ICMeasureソフトウェア（標準添付） |
| SDK | ドライバインストール時 ICImagnigControlソフトウェア開発キット（標準添付） |
| API | ドライバインストール時 ICImagingControl / DirectShow / その他下記リスト参照 |
| エクステンション | ドライバインストール時 For TWAIN、ActivVision Tool、HALCON、LabVIEW、Vision Pro |
| 対応OS | Windows 8.1 / 10 / 11 Linux Ubuntu18.04 LTS UVC（USB Video Class） , UAC（USB Audio Class）対応 |
| サイズ / 重量 | W：43mm × H：17mm × L：83mm / 101g |
| コンプライアンス | RoHS |
| 使用環境温度 | 0～45℃（動作時）、-20～60℃（保管時） |
対応ソフトウェア開発環境 & アプリケーションソフトウェア
| MVTec | Halcon | 開発環境/画像取り込み&処理 |
|---|---|---|
| ActivVision Tools | 開発環境/画像取り込み&処理 | |
| ナショナルインスツルメンツ | LabVIEW | 開発環境/画像取り込み&処理 |
| Norpix | StreamPix | 画像記録ソフトウェア |
| Cognex | Vision Pro | 開発環境/画像取り込み&処理 |
| TWAIN | TWAIN | 画像取り込み |
| 商品コード（型番） | 構成/内容 | 価格 | 納期 | |
|---|---|---|---|---|
| コンバータ | DFG/HDMI | HDMI to USB コンバータ | お問い合わせ | 在庫豊富・短納期 |
| 通信ケーブル | CA-USB31-AC-BLS/1.5 | USB3.1Gen1タイプCケーブル 1.5m ロックコネクタ付 | お問い合わせ | 在庫豊富・短納期 |
| CA-USB31-AC-BLS/3 | USB3.1Gen1タイプCケーブル3m ロックコネクタ付 | お問い合わせ | 在庫豊富・短納期 | |
| CA-USB31-AC-BLS/5 | USB3.1Gen1タイプCケーブル5m ロックコネクタ付 | お問い合わせ | 在庫豊富・短納期 | |
| CA-USB31-AC-3-L | USB3.1Gen1タイプCケーブル 3m L型 | お問い合わせ | 在庫豊富・短納期 |
- コンバータ本体
- ドライバ（ドライバなしでも動作します）
- キャプチャソフト
- ソフトウェア開発キット
- 関連ドキュメント
※注意事項
- バスパワーにて動作します。外部電源ポートはありません。
- 商品にケーブルは付属しません。
| 製品カタログ | DFG/HDMI（日本語版） HDMI to USBコンバータ |  [PDF形式：796KB] |
|---|
