画像入力 DVI2PCIe Duo

SDI/DVI/HDMI/VGAキャプチャボード
SDI信号とDVI/HDMI/VGA信号をFull-HDサイズで同時キャプチャ可能

  • 1920×1200(WUXGA)の3G-SDI/HD-SDI/SD-SDI信号とDVI/HDMI/VGA信号をそれぞれ60fpsで同時にキャプチャ可能
  • 最大で2048×2048の解像度の信号に対応
    (ワイド画面用の2560×1600にも対応)
  • SDI-Audio、HDMI-Audioに対応
    AV Kit(別売)を接続することで、S-Video/コンポジット、TRS Balancedオーディオにも対応可能
  • 静止画・動画保存できる無料のビューワソフト付き
    (Windows対応)
  • DirectShow(Windows)、V4L(Linux)に対応したドライバが付属していますので、一般的なプレイヤーソフトでの閲覧が可能
  • オリジナルソフトの開発を支援する無料のSDK/APIが付属
  • ロープロファイルPCにも対応(ブラケット付属)

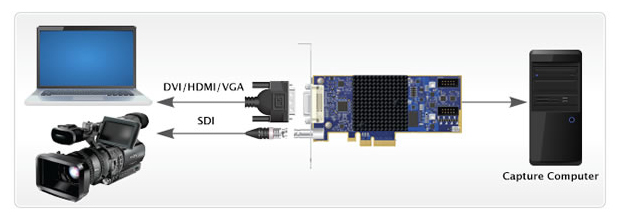

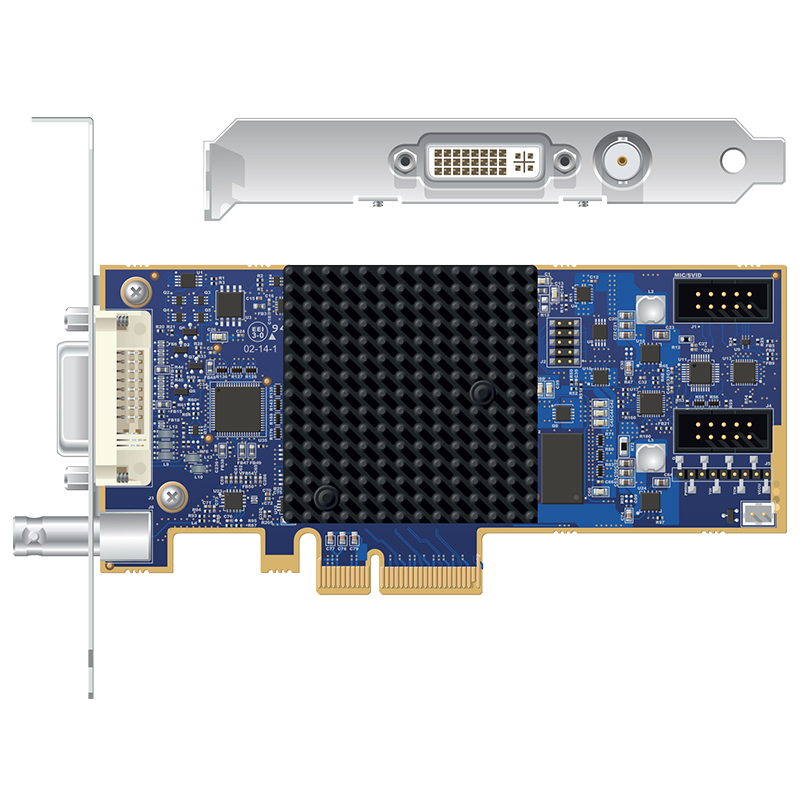

Epiphan社のDVI2PCIe DuoはSDI信号とDVI/HDMI/VGA信号を同時にキャプチャすることができるPCI-Express 2.0 ×4バス接続のボードです。

SDI信号は3G-SDI/HD-SDI/SD-SDIの規格に対応しており、SDI-Audioにも対応しています。2系統の1920×1080(Full-HD)の信号をそれぞれ60fpsで同時にキャプチャすることが可能で、最大で2048×2048の入力解像度まで対応しています。

ドライバはDirectShow(Windows)、V4L(Linux)に対応していますので、一般的なプレイヤーソフトで扱うことができますし、静止画・動画保存もできるビューワソフトやSDK/APIも無料で付属しています。

放送業界や医療・ヘルスケア、セキュリティー分野等で広く使われているSDI信号の映像と、モニタ信号を同時に高品質にキャプチャする用途に最適です。医療分野では、内視鏡や超音波検査、術野カメラなどの医用画像取得に活用されています。

仕様

商品コード (型番) DVI2PCIe Duo
インターフェース PCI-Express 2.1 ×4レーン
入力コネクタ BNC、DVI-I Dual Link
AV Kit使用時:TRS Audio×2、S-Video端子、3.5mmピン音声)
映像入力 3G-SDI、HD-SDI、SD-SDI
DVI-I Dual link、HDMI、VGA(CSYNC、Sync-on-Greenにも対応)
S-Video(NTSC/PAL/SECAM) ※AV Kit使用時
音声入力 SDI Audio、HDMI Audio
アナログ信号 R,G,B + H,V SYNC、R,G,B + C SYNC、R,G,B with Sync-on-Green
デジタル信号 TMDS Dual Link
最大入力解像度 2048×2048
2560×1600(WQXGA)
色フォーマット RGB24(8:8:8)、RGB16(5:6:5)、RGB8(2:3:3)256諧調グレイスケール
YUY2、UYVY、YV12
フレームレート 640×480 @85fps
720×480 @ 85fps
800×600 @ 85fps
1024×768 @ 85fps
1280×720 @ 85fps
1280×1024 @ 85fps
1920×1080 @ 60fps
1920×1200 @ 60fps
2048×1536 @ 35fps(DVI)
2048×1536 @ 30fps(VGA)
2560×1600 @ 30fps
2048×2048 @ 20fps
サンプリングモード プログレッシブ
オンボード機能 ・オンボードクロッピング ・カラースペースコンバータ
・USBトランスファーアクセラレータ ・圧縮ブースターフィルタ
ソフトウェア キャプチャーソフトウェア付属(ライブ表示、取り込み、動画/静止画保存)
SDK・API Windows:DirectShow API、専用API (C/C++, C#)
Linux:Video4Linux API、専用API (C/C++)
OS Windows 10,8.1,7(i386, x64)
Linux(x86, x86_64)
DirectShow(Windows)、V4L(Linux)対応
機能 128MB オンボードバッファ(ユーザー利用不可)
寸法 140mm × 64mm (ロープロファイル対応)
コンプライアンス CE、FCC、RoHS
保証 1年間の無償保証(センドバック方式)

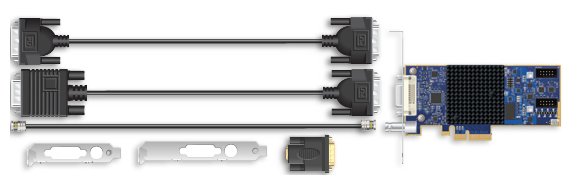

※製品に含まれるもの

●DVI2PCIe Duo本体 ●SDIケーブル ●DVI-DVIケーブル
●DVI-VGAケーブル、DVI-HDMI変換コネクタ  ●フルハイト用ブラケット ●ロープロファイル用ブラケット
(●ドライバー ●キャプチャーソフト ●SDK・API ●関連ドキュメント)※要ダウンロード
 ソフトウェア、ドキュメントのメディアは付属しません。インターネット経由でダウンロードしていただきます。

※含まれる付属品の種類(ケーブルやアダプタの色や形状)は予告なく変更することがあります。

価格

商品コード(型番) 構成/内容 価格(税別)
DVI2PCIe Duo SDI/DVI/HDMI/VGAキャプチャボード \168,000.-
AV Kit VI2PCIeシリーズ向け S-Video/コンポジット・音声入力拡張ボード \39,000.-

※注意事項

  • PCI-Express 2.1バス対応です。PCIバスでは使用できません。
    PCI-Express 1.1バス使用時はフレームレートが低下する場合があります。
  • HDMI信号は1920×1080の解像度まで対応しています。
  • 使用されるPCの能力によって、仕様よりキャプチャレートが落ちることがあります。
  • 表記の仕様は予告無く変更される事があります。

資料

【ハードウェア】

ハードウェア クイックリファレンス ・ユーザーガイド(英文) ・インタフェイス&帯域幅 ・動画キャプチャサンプル

【ソフトウェア】

キャプチャーソフトウェア ・API/SDKリファレンス ・サンプルプログラム ・DirectXとは
