カメラ IMEC-HS-SWIRシリーズ

分光フィルタ搭載ハイパースペクトルカメラ
スナップショット モザイク分光 SWIR

  • ファブリペローモザイク分光フィルタ搭載
  • 赤外線短波長(1100-1650nm) 9バンド/16バンド
  • スキャン不要のスナップショットモデル
  • 最大120fpsビデオレートでのリアルタイム分光
    イメージング
  • HDRモードで高SN比での撮影が可能
  • USB3.0インターフェース

imecのスナップショット型モザイク分光カメラは、イメージセンサ上にモザイク状に配列した分光フィルタを搭載することで、カメラ単体でのハイパースペクトルイメージングを実現しました。

ビデオレートでのリアルタイム分光撮影が可能で、対象物が動いているベルトコンベアでのライン検査やリモートセンシングなどカメラが動く環境での撮影にもご利用いただけ、監視や顕微鏡での細胞観察など長時間撮影でのモーションアーチファクト(ブレ)を抑えることもできます。

波長は赤外線短波長(SWIR:1100-1650nm)に対応しており、 9バンドと16バンドのラインナップがあります。付属ソフトウェアでHDR撮影が行え、バンド毎に露光時間を調整し高SN比のデータ取得が可能です。


  • IMEC スナップショット
※PCサイトもしくは画面を横にすると仕様表が表示されます。
商品コード(型番)
IMEC-HS-9SWIR-USB

IMEC-HS-16SWIR-USB
分光センサー モザイク分光フィルタ搭載InGaASセンサー(Cardinal 640ベース)
解像度@センサー VGA 640×480
ピクセルピッチ 15µm
分光波長域 SWIR 1100~1650nm
バンド数 9バンド 16バンド
フィルタパターン

3×3

4×4
分光FWHM@バンド 15nm以下
最大フレームレート 120fps
シャッター グローバルシャッター
出力階調 13ビット
出力インタフェイス USB3.0
レンズマウント Cマウント
レンズ(オプション) SWIRレンズ 20mm/24mm/35mm/50mmから選択
ソフトウェア 付属(HDRモード対応)
寸法(カメラ本体) 65×65×130 mm
重量(カメラ本体) 260g
消費電力 2W (@ 60fps)
動作環境温度 -10℃ ~ +40℃
認証 CE、RoHS
▲タブのトップへ戻る

全てのカメラは、高品質なハイパースペクトルイメージングデータキューブを生成するため、imecで開発しているHSI STUDIOソフトウェアが付属します。カスタマイズにも対応しており、個別ご相談ください。

ソフトウェアでは、カメラのフレームレートや露光時間の設定、キャリブレーションを行い、分光データの取得が行えます。また、撮影画像表示、分光情報の表示、簡易的な分類処理を搭載しています。

ソフトウェア操作画面

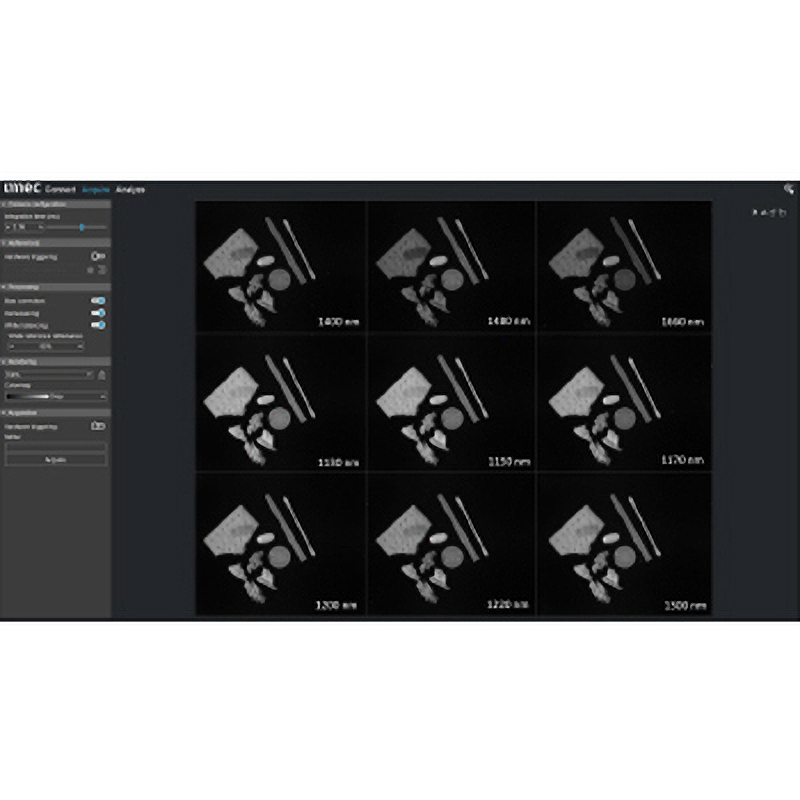

複数のオブジェクト(乾・湿ケーキ、PETとPVCのプラスチック、ナッツとその殻)が3x3=9でタイル表示されています。HSIデータキューブはリアルタイムでの分類処理に対応しています。

ソフトウェア操作画面
ソフトウェア操作画面
▲タブのトップへ戻る

分光技術

IMECはファブリペロー干渉を用いた狭帯域及び可変フィルタ技術とプロセスを独自に開発し、分光波長、バンド幅、透過率、可変構成など様々なカスタム構成に対応することができます。

モザイク分光

モザイク分光フィルタは、イメージセンサ上の各画素又は複数の画素に様々な波長バンドのフィルタをモザイク状に構成します。下記はイメージセンサ上に配列されたフィルタの構成例です。

SWIR 16バンドモザイクフィルタ
16バンドモザイクフィルタのイメージ
▲タブのトップへ戻る

imecのハイパースペクトルカメラは、様々な分野での応用が期待される技術です。

紹介動画

①imecのハイパースペクトルイメージング
②imecハイパースペクトルカメラ ~食品検査~

使用用途例

リモートセンシング
UAV、ドローン、小型衛星(ナノサテライト)搭載
imecのハイパースペクトルカメラを使ったリモートセンシング
  • 精密農業
  • 環境計測
  • 地表/海洋観察
マシンビジョン/選別処理
imecのハイパースペクトルカメラを使ったマシンビジョン
  • 食品の品質検査・等級選別
  • 薬剤検査
  • 産業用の品質検査・選別処理
    (プラスチック、セラミック、ガラスなど)
  • ロボットマシンビジョン
  • 鉱業/鉱物
  • 印刷品質検査
  • 廃材リサイクル
医療・ライフサイエンス
imecのハイパースペクトルカメラを使った医療
  • 医療ガイド手術
  • 顕微鏡検査
  • 蛍光観察
  • 内視鏡検査
  • 眼科(網膜)検査
  • 外傷検査
  • スキンヘルス
  • DNAシーケンサー
  • 血球計数
  • 生体検査
セキュリティ・監視
imecのハイパースペクトルカメラを使った監視&セキュリティ
  • 偽造防止
  • ガス検出
  • 侵入監視
  • 認証システム
  • レスキュー
  • 科学捜査
車両・交通
imecのハイパースペクトルカメラを使った交通監視
  • 暗視システム
  • 燃料監視システム
その他
imecのハイパースペクトルカメラを使った分析・解析・R&D
  • 分光解析
  • 水質分析
▲タブのトップへ戻る
  商品コード(型番) 構成/内容 価格(税別)
ハイパースペクトル
カメラ
IMEC-HS-9SWIR-USB スナップショットSWIR(1100-1700nm)9バンドUSB3.0カメラ、
ソフトウェア、ケーブル
お問い合わせ
IMEC-HS-16SWIR-USB スナップショットSWIR(1100-1700nm)16バンドUSB3.0カメラ、
ソフトウェア、ケーブル
お問い合わせ
レンズ IMEC-LENS-20-SWIR SWIR APOレンズ 20mm, F2.0, CマウントR お問い合わせ
IMEC-LENS-24-SWIR SWIR APOレンズ 24mm, F2.0, Cマウント お問い合わせ
IMEC-LENS-35-SWIR SWIR APOレンズ 35mm, F2.0, Cマウント お問い合わせ
IMEC-LENS-50-SWIR SWIRレンズ 50mm, F2.8, Cマウント お問い合わせ
計測キット IMEC-LAB-KIT 計測キット
(支柱、照明、電源、校正用白板、カラーチャート)
お問い合わせ
