高速レコーディングカメラ

製品名

Sprinter-FHD-M/Sprinter-FHD-C

LUX19HS 1920 × 1080 @ 1900fps 高速200万画素　モノクロ or カラー

高速レコーディングカメラ 高速レコーディングカメラ TimeViewer動画解析ソフト

point
  • 200万画素　1920×1080 @ 1900fps
  • GigE 出力インターフェース
  • μｓのフレームカウンター
  • モノクロ or カラー
  • F or Cマウント
  • 動画分析・解析ソフトTimeViewer 付属

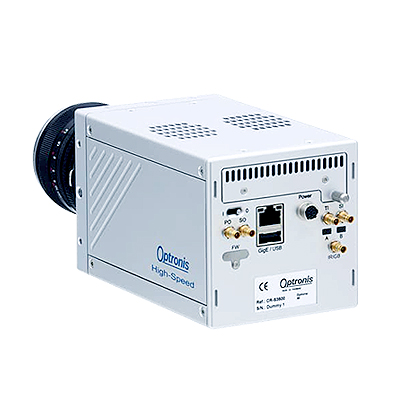

OptronisのSprinter-FHDは、LUX19HSを搭載した200万画素 1920×1080の解像度で1900fps（フレーム/秒）の高速レコーディングが行える、高解像と高速性を兼ね備えた次世代のマシンビジョンカメラです。

センサーはCMOSグローバルシャッターで、 モノクロ、又はカラーモデルがあります。レンズマウントはF、FMG、C、M42マウントから選択いただけます。

CamRecord-SprinterシリーズのSprinter-HD高速度カメラは、大判の高感度イメージセンサーを搭載し、高速な動きを記録します。フルフォーマットで毎秒3,500枚、解像度1,280×240ピクセルで12,000枚の撮影が可能なので、非常に速い物体の動きを可視化したり、単純な弾道を撮影するのに適しています。このカメラは、特に高速で動く物体の故障解析や品質保証のための厳しい測定タスクを解決します。Sprinter-HDは、従来のCR-S3500と同じモデルです。

高速度カメラの技術で培った技術と信頼性を兼ね備えた高解像・高速度カメラです。

※レンズは別売りです。

  • 仕様
  • TimeViewer
    動画解析ソフト
  • パフォーマンス例
  • 価格
    商品コード/注意事項
商品コード（型番） Sprinter-FHD-M（モノクロ）／ Sprinter-FHD-C（カラー）
イメージセンサー LUX19HS, グローバルシャッター
解像度 1920(H) × 1080(V)
フレームレート 20～1900fps（フル解像度）
露光時間 2µs～ 1 / frame rate
イメージエリア 19.2mm × 10.8mm （対角22 mm）
ピクセルサイズ 10µm × 10µm
A/D変換 8ビット
ダイナミックレンジ 48dB
感度 20 V/lux·s @ 550 nm
トリガー信号 TTL, 3.3-5V, 10mA, optically isolated
トリガーモード internal free-run, switch, rising or falling edge
インターフェース Gigabit Ethernet
電力 12V DC
レンズマウント F-Mount, FMG-Mount, C-Mount, M42
重量 1400ｇ
サイズ 150×92×92ｍｍ（without mount）
SSD harddrive bay データストレージ・バックアップ
PCソフトウェア TimeViewer for Windows (support for version 7, 8 and 10) for capture,
video playback, export and analysis and object tracking
商品構成 Camera with 256 GB SSD, TimeViewerソフトウェア, 電源, GigEケーブル, マニュアル

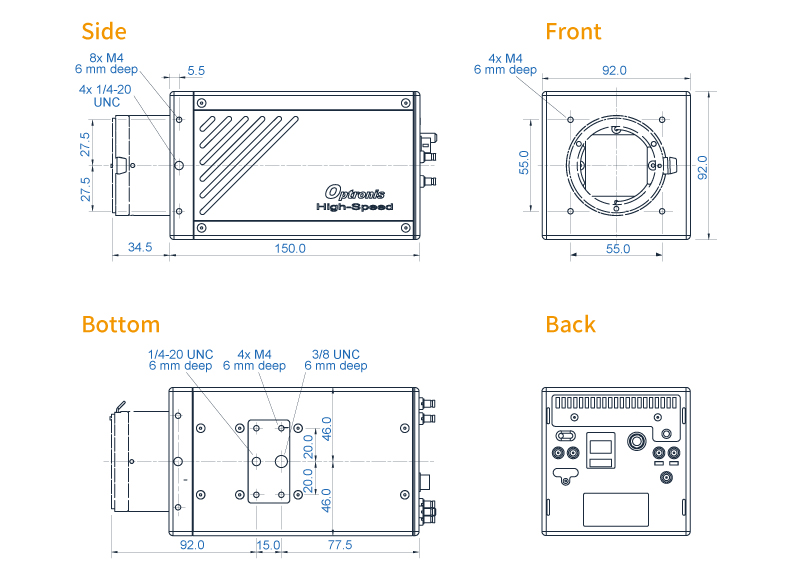

Sprinter　寸法図面
▲タブのトップへ戻る

TimeViewerは、直感的で非常に簡単に操作できるプロフェッショナルな解析ソフトウェアです。記録・解析、プロトコル・シーケンス、プロジェクト管理などに使用できます。

このソフトウェアは、高速シーケンスの時間、距離、速度を測定するためのシンプルかつ正確な機能を提供します。また、TimeViewerにはトラッキング機能が搭載されています。また、TimeViewerにはトラッキング機能が搭載されており、画像上で定義された物体の軌跡をシーケンス上で追跡・評価することができます。

  • イメージトリガーによる自動記録開始
  • 自由に調整可能なプリ・ポスト・トリガー
  • オブジェクトトラッキング
  • ナビゲーションを簡素化するプレビュー画像
  • マルチカメラ同期制御
  • AVIフォーマット出力
  • トラジェクトリーのキャプチャ
  • 距離、角度、速度の測定
  • 画像へのロゴやテキストの挿入
▲タブのトップへ戻る
フレームレート 解像度
1,905fps 1,280 × 1080
2,141fps 1,280 × 960
2,843fps 1,280 × 720
4,230fps 640 × 480
フレームレート 解像度
6,937fps 384 × 288
14,866fps 256 × 128
104,065fps 256 × 8

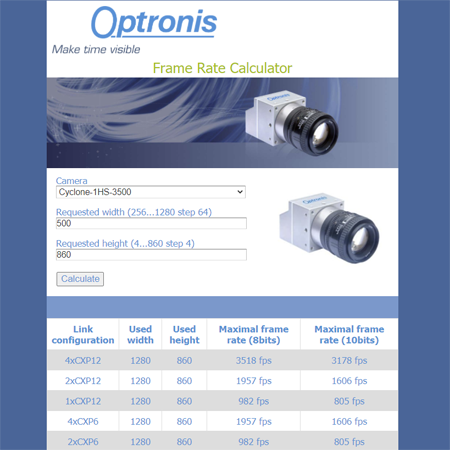

パフォーマンス例計算サイト

ご検討のモデルを選択して、必要な解像度を入力すると、
それに応じたフレームレートを自動計算してくれます。

https://optronis.com/calculator/

▲タブのトップへ戻る
商品コード（型番） 構成/内容 価格
カメラ Sprinter-FHD-M 6GBRAM　高速レコーディングカメラ　200万画素@1900fps　モノクロ お問い合わせ
Sprinter-FHD-C 6GBRAM　高速レコーディングカメラ　200万画素@1900fps　カラー お問い合わせ
オプション CP-CM C-Mountレンズアダプター 35,000円
税込 38,500円
CP-FM F-Mountレンズアダプター 35,000円
税込 38,500円
CP-FMG F-Mountレンズアダプター
NikonGレンズアパーチャー		 65,000円
税込 71,500円

※注意事項

  • レンズマウントは必須です。
▲タブのトップへ戻る
カタログ Sprinter　高速レコーディングカメラ PDF [PDF形式：610KB]
マニュアル Sprinter-FHD / Sprinter-HD　ユーザーズマニュアル PDF [PDF形式：1.4MB]
CamRecord Sprinter/Runnerプログラマーガイド PDF [PDF形式：1.4MB]
TimeViewer ソフトウェア　ユーザーズマニュアル PDF [PDF形式：1.3MB]
ファームウェア Sprinter-FHD　ファームウェア PDF [ZIP形式：5.3MB]
CR1900_FlashTool.exe
Sprintersファームウェアアップデートソフトウェア		 PDF [ZIP形式：1.6MB]
評価用ソフト TimeViewerx86 (Version 1.4.8, 32 bit) PDF [ZIP形式：67MB]
TimeViewerx86 (Version 1.4.8, 64 bit) PDF [ZIP形式：66MB]
