CoaXPress V2.0出力マシンビジョンカメラ 高解像+高速

製品名

Cyclone-25-150-M/Cyclone-25-150-C

Gpixel GMAX0505 5120 × 5120 @ 150fps 高速2500万画素 モノクロ or カラー

CoaXPress 高速高解像度カメラ CoaXPress 高速高解像度カメラ CoaXPress 高速高解像度カメラ

高速レコーディングシステム Runnerへのリンク
point
  • 2500万画素 5120×5120 @ 150fps
  • 低ノイズ・グローバルシャッター
  • Micro-BNC (HD-BNC) コネクタ搭載
  • CoaXPress V2.0 出力インターフェース
  • 4 × 12.5 Gbit/s
  • CoaXPress 経由の電源&トリガー入力
  • μsのフレームカウンター
  • モノクロ or カラー
  • F or Cマウント

OptronisのCyclone-25-150は、GpixelのGMAX0505を搭載した2500万画素 5120×5120の解像度で150fps(フレーム/秒)の取り込みが行える、高解像と高速性を兼ね備えた次世代のマシンビジョンカメラです。

センサはCMOSグローバルシャッターで、モノクロ、又はカラーモデルがあります。インターフェースにはCoaXPress出力を採用し、各社フレームグラバー・画像入力ボードに対応しております。レンズマウントはF、又はCマウントから選択いただけます。

高速度カメラの技術で培った技術と信頼性を兼ね備えた高解像・高速度カメラです。

※レンズは別売りです。

商品コード(型番) Cyclone-25-150-M(モノクロ)/ Cyclone-25-150-C(カラー)
イメージセンサ GMAX0505, グローバルシャッター
解像度 5120(H) × 5120(V)
フレームレート 20~150fps(フル解像度)
露光時間 12μs~ 1 / frame rate
イメージエリア 12.80mm × 12.808mm (対角18.10 mm)
ピクセルサイズ 2.5μm × 2.5μm
A/D変換 8/10ビット
量子効率(sensor) > 65% @ 550 nm
トリガーモード internal, external, CoaXPress
外部トリガー Synch IN and Synch OUT, TTL level, electrically isolated
インターフェース CoaXPress 2.0(4 ch., CXP-12)、Micro-BNC (HD-BNC) connectors
電源 12W、PoCXP、外部電源
使用環境温度 0 ~+30°C(冷却無し)、 0 ~+40°C(ヒートシンク装着)、
0 ~+55°C(冷却ファン装着)
重量 400g
サイズ 65×65×71mm(without mount)

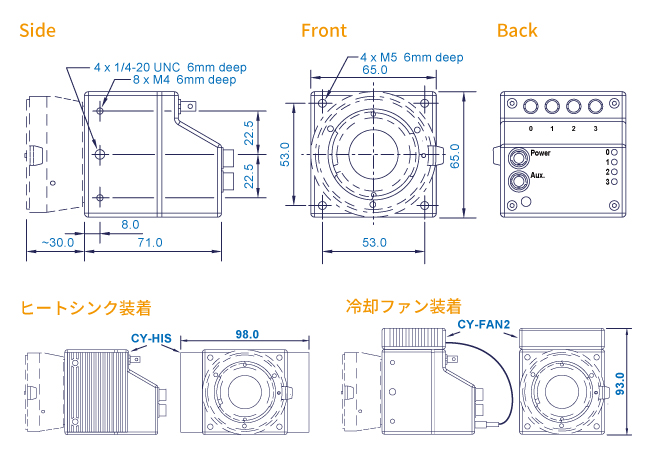

Cycloneシリーズ 寸法図面
▲タブのトップへ戻る

  • 2次元&3次元画素切り出し
  • FPD/PCB/SPI検査
  • 表面形状&計測
  • 3次元レーザー三角測量
  • ロボットビジョン
  • チップ製造(フロントエンド、バックエンド)
  • 研究、科学
  • ソーラパネル向けのガラス検査装置メインカメラ
  • ガラス瓶の検査装置のメインカメラ
  • 生体の3Dスキャンシステム
  • ウエハー外観検査装置のメインカメラ
  • 鉄道線路の走行時の自動検査システム
  • LED検査装置のメインカメラ
  • チップマウンター組込みのメインカメラ
  • 産業用ロボットアーム取り付けのメインカメラ
  • 外観検査用ロボットアームのメインカメラ
▲タブのトップへ戻る
フレームレート 解像度
150fps 5,120 × 5,120
187fps 4,096 × 4,096
353fps 3,840 × 2,160
696fps 1,920 × 1,080
1,029fps 1,280 × 720
フレームレート 解像度
298fps 5,120 × 2,560
590fps 5,120 × 1,280
1,152fps 5,120 × 640
4,838fps 5,120 × 128
21,496fps 5,120 × 4

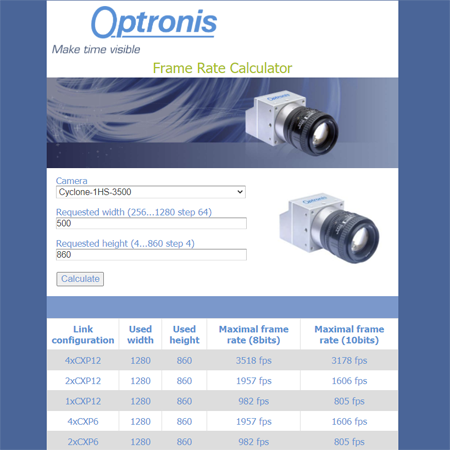

パフォーマンス例計算サイト

ご検討のモデルを選択して、必要な解像度を入力すると、
それに応じたフレームレートを自動計算してくれます。

▲タブのトップへ戻る
商品コード(型番) 構成/内容 価格
カメラ Cyclone-25-150-M 2500万画素@150fps / CoaXPress / モノクロ お問い合わせ
Cyclone-25-150-C 2500万画素@150fps / CoaXPress / カラー お問い合わせ
マウント CY-CM Cyclone-C-Mountレンズアダプタ 35,000円
税込 38,500円
CY-FM Cyclone-F-Mountレンズアダプタ 35,000円
税込 38,500円
CY-FMG Cyclone-F-Mountレンズアダプタ
NikonGレンズアパーチャー
65,000円
税込 71,500円
CY-M42 Cyclone-M42x1レンズアダプタ 40,000円
税込 44,000円
CY-T2 Cyclone-T2レンズアダプタ 40,000円
税込 44,000円
ケーブル1 MicroBNC-MicroBNC-CoaXpressケーブル3m MicroBNCオス-MicroBNCオス-
CoaXpressケーブル4本セット(3m)
30,000円
税込 33,000円
MicroBNC-MicroBNC-CoaXpressケーブル5m MicroBNCオス-MicroBNCオス-
CoaXpressケーブル4本セット(5m)
35,000円
税込 38,500円
MicroBNC-MicroBNC-CoaXpressケーブル10m MicroBNCオス-MicroBNCオス-
CoaXpressケーブル4本セット(10m)
40,000円
税込 44,000円
MicroBNC-MicroBNC-CoaXpressケーブル15m MicroBNCオス-MicroBNCオス-
CoaXpressケーブル4本セット(15m)
45,000円
税込 49,500円
ケーブル2 MicroBNC-DIN-CoaXpressケーブル3m MicroBNCオス-DINオス-
CoaXpressケーブル4本セット(3m)
30,000円
税込 33,000円
MicroBNC-DIN-CoaXpressケーブル5m MicroBNCオス-DINオス-
CoaXpressケーブル4本セット(5m)
35,000円
税込 38,500円
MicroBNC-DIN-CoaXpressケーブル10m MicroBNCオス-DINオス-
CoaXpressケーブル4本セット(10m)
40,000円
税込 44,000円
MicroBNC-DIN-CoaXpressケーブル15m MicroBNCオス-DINオス-
CoaXpressケーブル4本セット(15m)
45,000円
税込 49,500円
部品 CY-FAN2 Cyclone空冷ファン 30,000円
税込 33,000円
CY-HIS Cycloneヒートシンク 25,000円
税込 27,500円
トリガーケーブル CPH6-PTC CP70/90/Cyclone同期IOケーブル 20,000円
税込 22,000円
電源 CPH4-PSA CP70/90/Cyclone-電源アダプタ 20,000円
税込 22,000円
グラバーボード お問合せ お問い合わせ

※注意事項

  • レンズマウントは必須です。
  • CoaXPress用ボード、ケーブル、レンズは別途購入が必要です。詳細はお問い合わせください。
▲タブのトップへ戻る
カタログ Cyclone-25-150-M /Cyclone-25-150-C
高速+高速2500万画素 CoaXPress Ver2.0カメラ
PDF [PDF形式:1MB]
CADファイル Cycloneシリーズ CAD図面 STPファイル PDF [ZIP形式:3.5MB]
マニュアル Cycloneシリーズ ユーザーズマニュアル PDF [PDF形式:1.7MB]
ファームウェア Cyclone-25-150 ファームウェア PDF [ZIP形式:3MB]
CPシリーズ/ Cycloneシリーズ
ファームウェアアップデートソフトウェア
PDF [ZIP形式:5MB]
