10GigE ラインスキャンカメラ

製品名

TLR-9KG5-M/TLR-9KG5-C

Gpixcel GLT5009BSI搭載 9K 256 TDI @ 121kHz モノクロ


  • ラインスキャンカメラ
  • LR-16KG35 10GigEラインスキャンカメラ
point
  • 9K 256 TDI @ 121kHz 10GigEラインスキャンカメラ
  • 低CPUオーバーヘッド、低遅延、ジッター
  • Gpixel GLT5009BSI CMOS sensor搭載
  • 専用10GigEボードをセットで販売
  • 2台接続可能な専用10GigEボードも用意
  • 専用10GigEボードを1PCへ複数接続もOK
  • M52マウント
  • GigEVision GeniCam 準拠
  • ビューワソフトeCapture、eSDKを無償添付

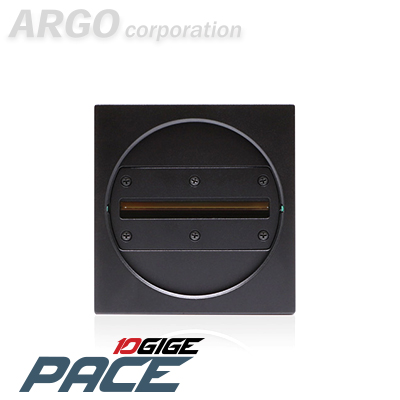

Emergent Vision Technologies社(EVT社)のTLR-9KG5は、 Gpixel製のCMOSセンサ・GLT5009BSIを搭載した10GigEラインスキャンカメラです。

専用10GigEボード、SFPダイレクトアタッチケーブル、電源、GPIOも一式で揃えることができます。専用のNICカードを使う事でCameraLinkより低CPU負荷が画像処理システムの構築が可能。SFP+光ケーブルIFなので、光コンバータ延長機等を使わずに長いケーブル長で運用が可能です。

表面形状計測、フラットパネルディスプレイの検査、ソーラーパネルの検査、高解像度ドキュメントスキャニング、TDIによる衛星画像などにご利用いただけます。


商品コード(型番) TLR-9KG5-M(モノクロ)
センサ Gpixel GLT5009BSI CMOS sensor
解像度 9K 256 TDI @ 121kHz
フレームレート Single line - 121kHz - 9K
Trilinear - 40KHz - 9K
フォーマット 45.36mm
ピクセルサイズ 5μm × 5μm
マウント M52
シャッター グローバル
階調 8 / 10 ビット
GPI/O, トリガー入力 2 in, 1 out, Encoder A/B in
インターフェース SFP+ 10GigE
Exposure/Integration 1μs - 1s
ダイナミックレンジ 66dB
出力モード モノクロ:Mono8, Mono10, Mono10Packed
Corrections Flat shading (dark, lit), Spatial
対応OS Win 7, 8, 10, Linux (64bit)
コンプライアンス CE、FCC、RoHS、WEEE、GigE Vision、GenICam
寸法/重量 97 × 58 × 60 mm / 395g
消費電力 8W
使用環境温度 0℃ ~ +45℃
保存環境温度 -30℃ ~ +60℃
▲タブのトップへ戻る
分光感度グラフ
▲タブのトップへ戻る
商品コード(型番) 構成/内容 価格
カメラ TLR-9KG5-M 10G SFP+ GLT5009BSI 9K 256 TDI 121kHz ラインスキャン モノクロカメラ お問い合わせ
電源 PWR_BREAK_24W パワーサプライGPIO有り 24W お問い合わせ
部品 HR Tripod Mount Adapter HRトリポッドマウントアダプタ お問い合わせ
HR HEATSINK HRヒートシンク お問い合わせ
LX-8K F Mount Lens Adapter LX-8Kマウントレンズアダプタ お問い合わせ
BIRGER
マウント
EVT_BG_M52/CanonEF EVTアイリスフォーカス制御 M52/EFマウント お問い合わせ
EVT_BG_M42/CanonEF EVTアイリスフォーカス制御 M42/EFマウント お問い合わせ
EVT_BG_C/CanonEF EVTアイリスフォーカス制御 C/EFマウント お問い合わせ
PWR_BREAK_BIRGER パワーサプライ&バージャマウント&GPIO お問い合わせ
GigEボード 専用NICカード PCIe(Gen3) x8 ~ PCIe(Gen4) x16 お問い合わせ
ケーブル 10G-SFPDA-1M 10G SFP+ ダイレクトアタッチケーブル 1m お問い合わせ
10G-SFPDA-3M 10G SFP+ ダイレクトアタッチケーブル 3m お問い合わせ
10G-SFPDA-5M 10G SFP+ ダイレクトアタッチケーブル 5m お問い合わせ
10G-SFPDA-7M 10G SFP+ ダイレクトアタッチケーブル 7m お問い合わせ
10G-SFPDA-10M 10G SFP+ ダイレクトアタッチケーブル 10m お問い合わせ
SR-3M LC-LC2芯 MMショートレンジファイバーケーブル 3m お問い合わせ
SR-5M LC-LC2芯 MMショートレンジファイバーケーブル 5m お問い合わせ
SR-10M LC-LC2芯 MMショートレンジファイバーケーブル 10m お問い合わせ
ソフトウェア eCapturePro EVT マルチカメラレコーディングソフト お問い合わせ

※注意事項

  • カメラ本体に電源は付属しません。
  • レンズ、GigEケーブルなどは別売です。
  • 弊社から販売の専用NICカードをお使いください。
  • ビューワソフトウェア、ソフトウェア開発キットはカメラに付属しています。
▲タブのトップへ戻る
カタログ TLR-9KG5-M / TLR-9KG5-C 産業用10GigEラインスキャンカメラ PDF [PDF形式:910KB]
