照射角度と構成

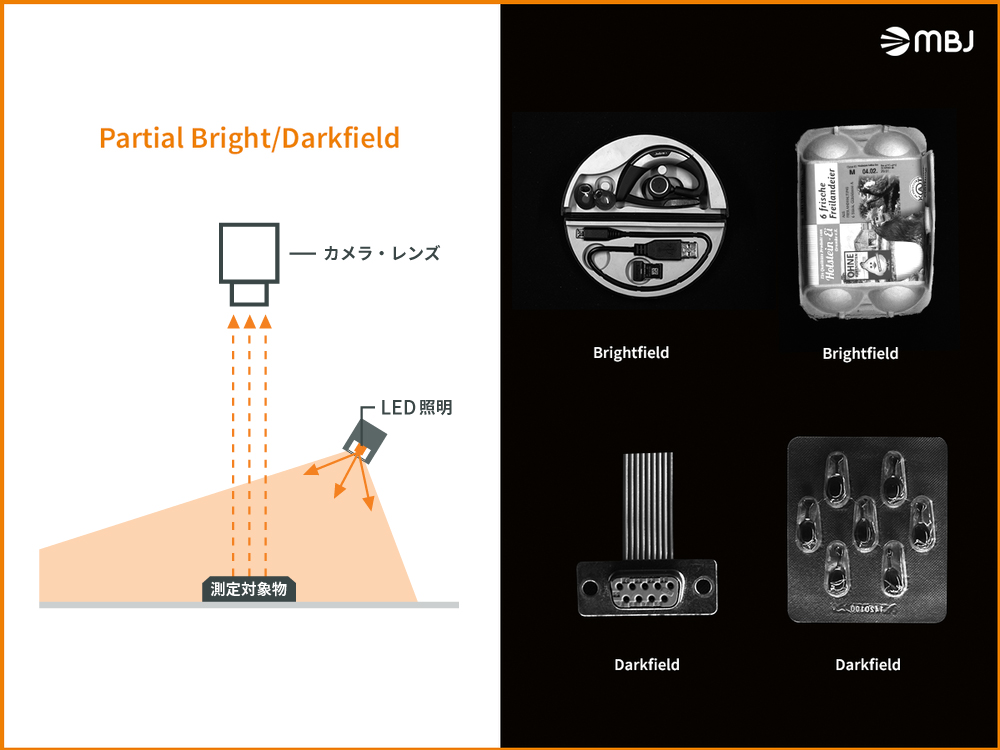

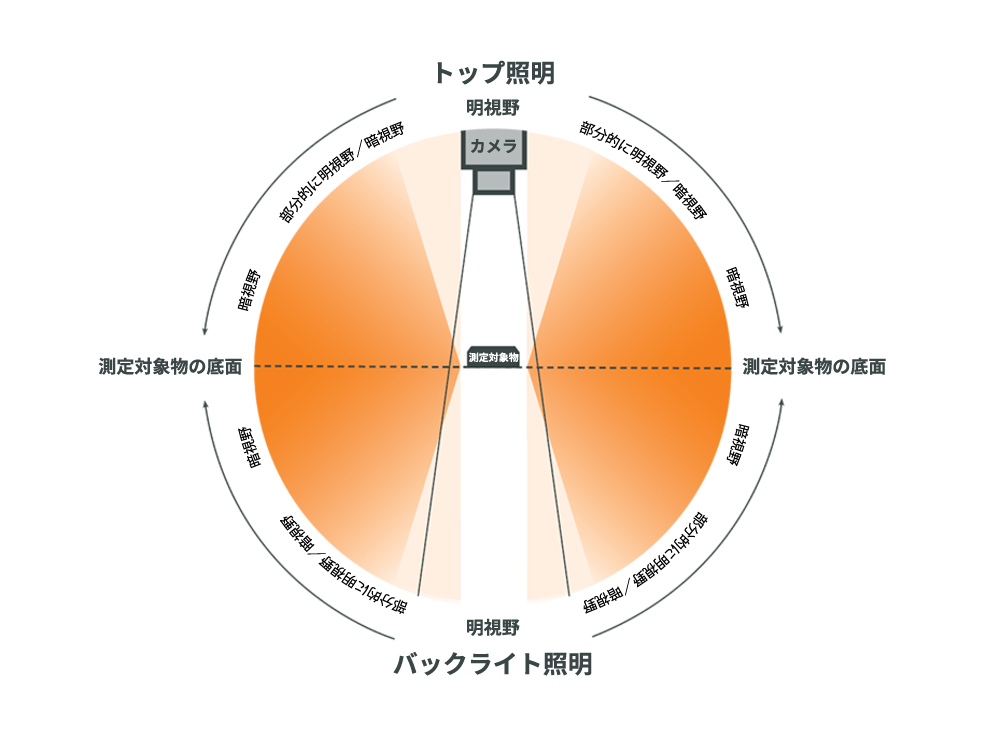

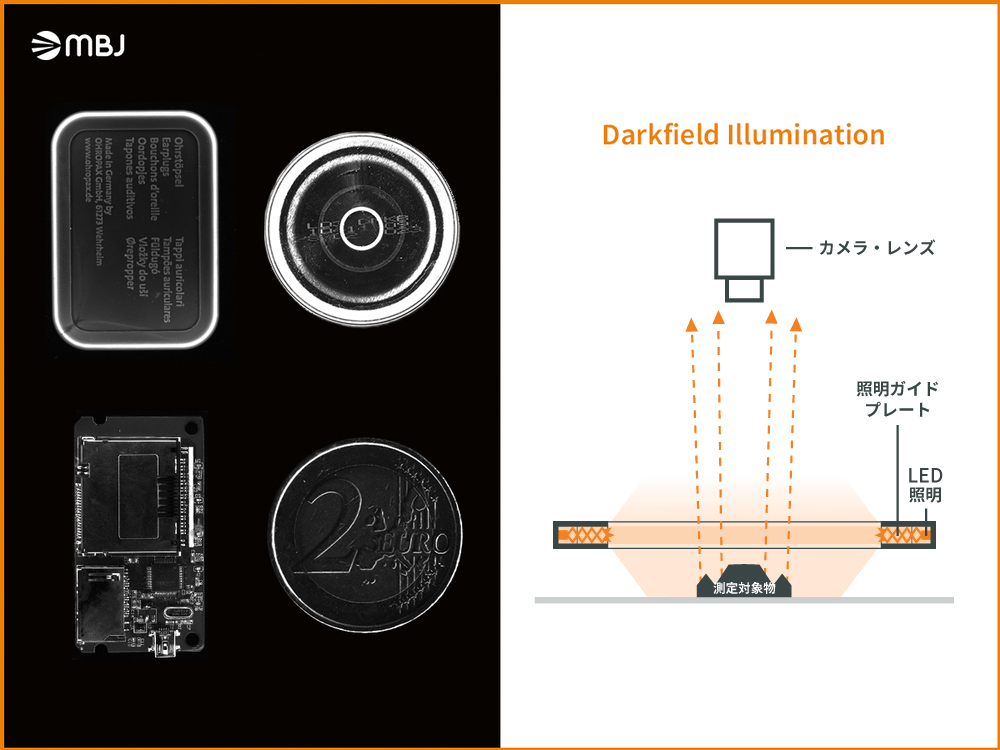

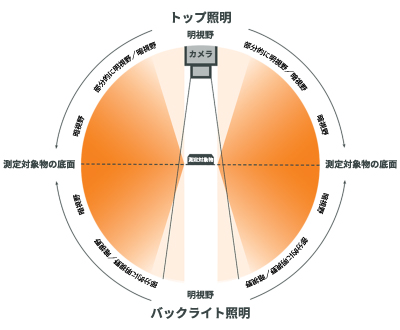

異なる角度からの照明
照明の照射角度が異なると、カメラには測定対象物の様々な画像が測定され、それぞれの表面状態が強調表示されます。
照明の角度を変えることで、目的に応じた検査タスクに対応できます。
照明がオブジェクト面の上又はオブジェクトの前にある場合はトップライト照明と呼ばれ、照明が測定対象物の下又は後ろにある場合はバックライト照明と呼ばれます。

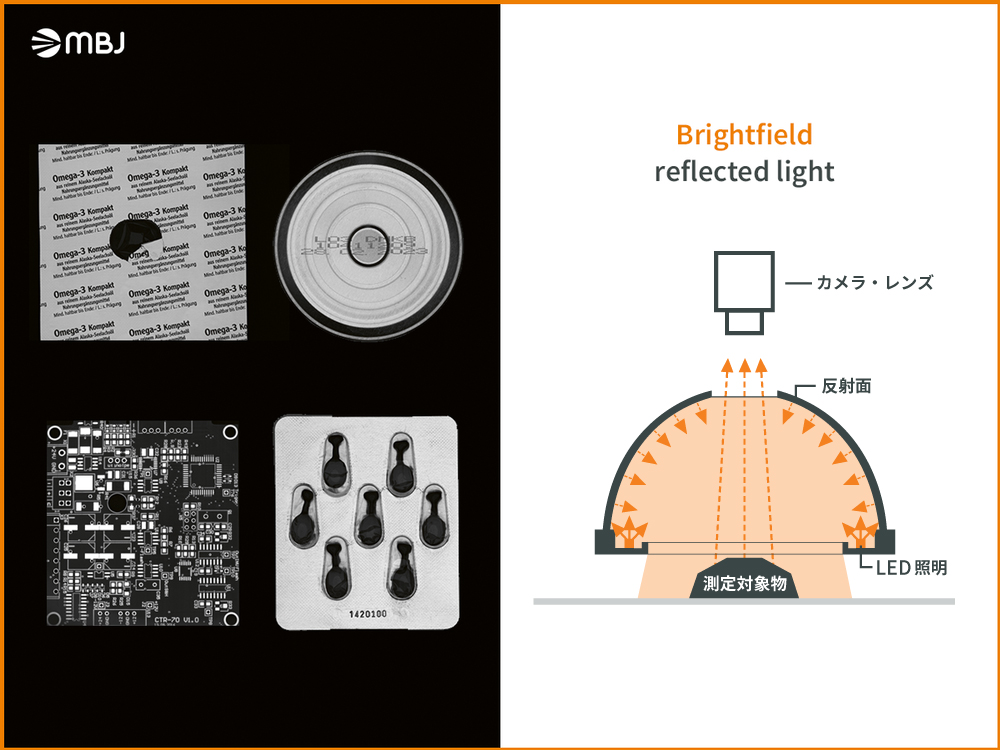

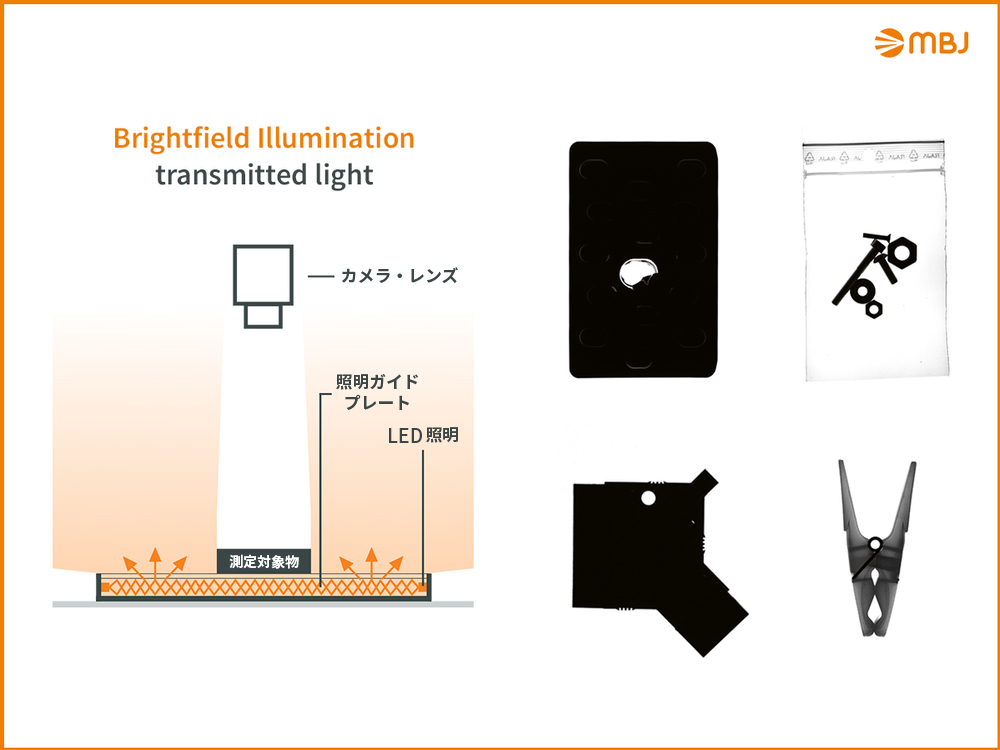

明視野照明 - バックライト照明
明視野の透過照明は、測定対象物の背後または下の均一な拡散領域照明として使用されます。このタイプの照明では、カメラが照明の照射面を直接見るため、画像の背景が明るくなります。照明とカメラの間にある物体は、カメラ内の光の部分的または完全な影を作成し、画像では非常に暗く見えます。物体の輪郭や凹部をハイコントラストで表示し、透明なオブジェクトは素材の厚さや種類に応じて、カメラで得られる画像の明るさが異なります。
