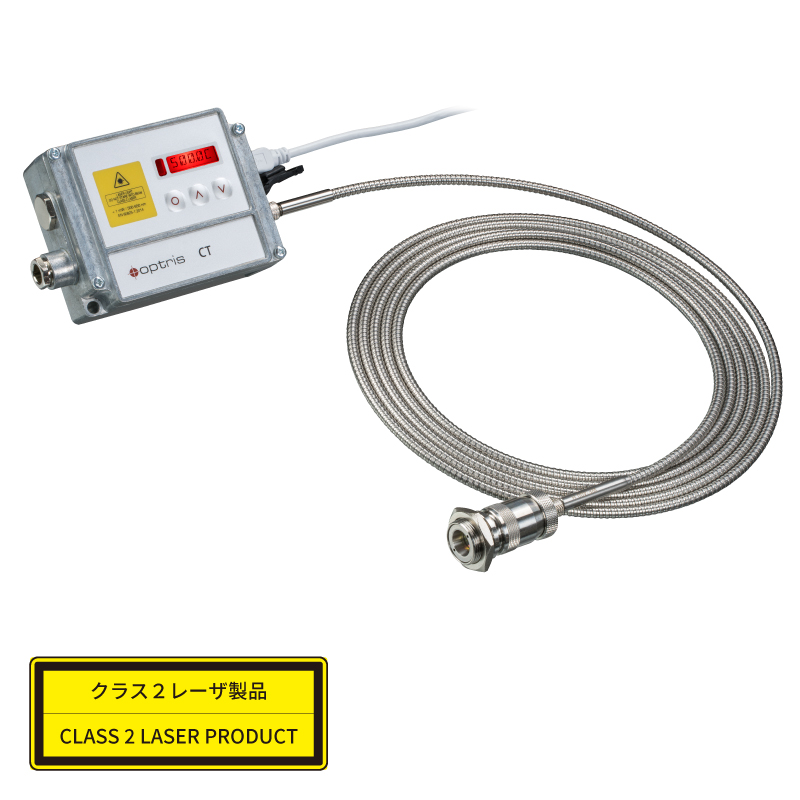

275℃から測定可能な2色式のパイロメーター
(2色式放射温度計)

製品名

CT ratio

低価格・小型・組込向け

クラス2レーザ製品 CLASS 2 LASER PRODUCT
point
  • 低価格2色式パイロメーター(2色式放射温度計)
  • 放射率の影響が少ない
  • 非接触で275℃から測定可能
  • USBでPC接続
  • RS485のシリアル通信対応
  • 最大3000℃まで測定可能
  • 300mm~無限遠にフォーカス
  • レーザーで測定点の確認可能
  • ソフトウェア付き(ダウンロード方式)

Optris社のCT ratioは非接触で275℃から測定可能な 2色式のパイロメーター(2色式放射温度計)です。 モデルによって最大3000℃まで測定が可能で、 被写体の放射率の影響を受けにくく、 被写体との間の窓材が多少汚れていても測定できます。 同軸レーザーにより測定点がわかりやすく、位置合わせが容易です。

記録用ソフトウェア(ダウンロード方式)も付属し、USB、RS485、アナログインターフェースに対応。

タイプ 1ML 1MH 1MH1 2ML 2MH 2MH1
測定波長(μm) 0.8 ~ 1.1 1.45 ~ 1.75
2色モード(℃) 525

1400
700

2000℃
1000

3000
275

1000
400

1500
550

3000
1色モード(℃) 450

1400
650

2000
900

3000
250

1000
375

1500
500

3000
測定距離:スポットサイズ
(視野確認ツール)
38:1 100:1 100:1 38:1 100:1 100:1
フォーカス
(いずれかを選択)
SFV:300mm ~ 無限遠
CFV:150mm ~ 350mm
測定精度 ±(測定値の0.5%+2℃)@環境温度23±5℃
繰り返し精度 ±(測定値の0.3%)@環境温度23±5℃
温度分解能 0.1K
Response time 1ms - 10s
付属ソフト CompactPlus Connect(ダウンロード方式)
動作環境温度
(センサヘッド部/その他の部位)
-20 ~ 200℃ / 0 ~ 60℃
保存環境温度
(センサヘッド部/その他の部位)
-40 ~ 200℃ / -40 ~ 85℃
相対湿度 10 ~ 95℃ 結露ないこと
環境対応 IP65(NEMA-4)
振動/衝撃 IEC 60068-2-6(sinus shaped),
IEC 60068-2-64(broad band noise)/IEC 60068-2-27(25G and 50G)
アナログ出力 0/4~20mA(12bit)×2
デジタルインターフェース USB/オプション:RS232,RS485
電源 8~30V DC または USB給電
消費電力 最大 5W
ヘッドケーブル長 3m オプション:8m、15m
照準用レーザー 波長520nm、 出力< 1mW、オンオフ可能、レーザークラス2
校正証明書 有償にて提供可能(本体と同時に注文が必要)
▲タブのトップへ戻る

1ML/1MH/1MH1

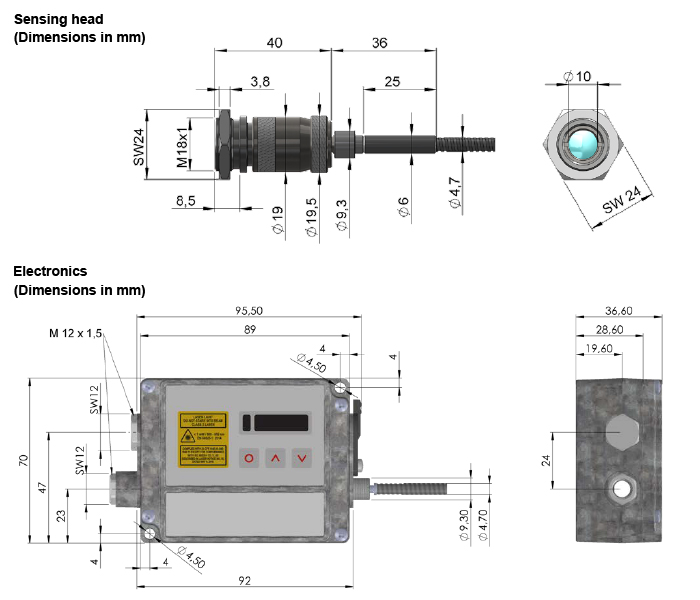

1ML/1MH/1MH1 寸法図

2ML/2MH/2MH1

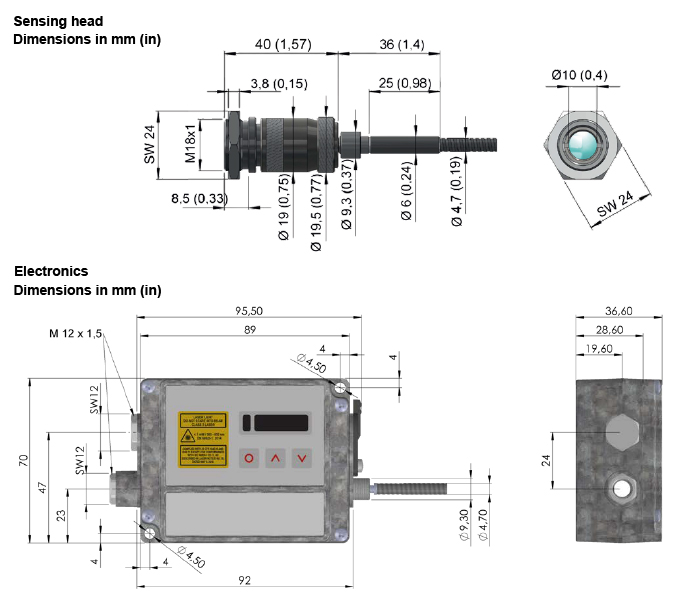

2ML/2MH/2MH1 寸法図
▲タブのトップへ戻る
  レンズ 商品コード(型番) 内容 ケーブル長 価格
1ML SFV

OPTCTRF1MLSFVFC3

2色式パイロメーター
CT ratio 1ML
3m お問い合わせ
OPTCTRF1MLSFVFC8 8m
OPTCTRF1MLSFVFC15 15m
CFV

OPTCTRF1MLCFVFC3

3m
OPTCTRF1MLCFVFC8 8m
OPTCTRF1MLCFVFC15 15m
1MH SFV OPTCTRF1MHSFVFC3 2色式パイロメーター
CT ratio 1MH
3m お問い合わせ
OPTCTRF1MHSFVFC8 8m
OPTCTRF1MHSFVFC15 15m
CFV OPTCTRF1MHCFVFC3 3m
OPTCTRF1MHCFVFC8 8m
OPTCTRF1MHCFVFC15 15m
1MH1 SFV OPTCTRF1MH1SFVFC3 2色式パイロメーター
CT ratio 1MH1
3m お問い合わせ
OPTCTRF1MH1SFVFC8 8m
OPTCTRF1MH1SFVFC15 15m
CFV OPTCTRF1MH1CFVFC3 3m
OPTCTRF1MH1CFVFC8 8m
OPTCTRF1MH1CFVFC15 15m
2ML SFV OPTCTRF2MLSFVFC3 2色式パイロメーター
CT ratio 2ML
3m お問い合わせ
OPTCTRF2MLSFVFC8 8m
OPTCTRF2MLSFVFC15 15m
CFV OPTCTRF2MLCFVFC3 3m
OPTCTRF2MLCFVFC8 8m
OPTCTRF2MLCFVFC15 15m
2MH SFV OPTCTRF2MHSFVFC3 2色式パイロメーター
CT ratio 2MH
3m お問い合わせ
OPTCTRF2MHSFVFC8 8m
OPTCTRF2MHSFVFC15 15m
CFV OPTCTRF2MHCFVFC3 3m
OPTCTRF2MHCFVFC8 8m
OPTCTRF2MHCFVFC15 15m
2MH1 SFV OPTCTRF2MH1SFVFC3 2色式パイロメーター
CT ratio 2MH1
3m お問い合わせ
OPTCTRF2MH1SFVFC8 8m
OPTCTRF2MH1SFVFC15 15m
CFV OPTCTRF2MH1CFVFC3 3m
OPTCTRF2MH1CFVFC8 8m
OPTCTRF2MH1CFVFC15 15m
▲タブのトップへ戻る

Optris社の2色式パイロメーターCTratioは、2つの波長帯で被写体から放射されるエネルギーを検出し、その比で温度を算出するパイロメーターです。

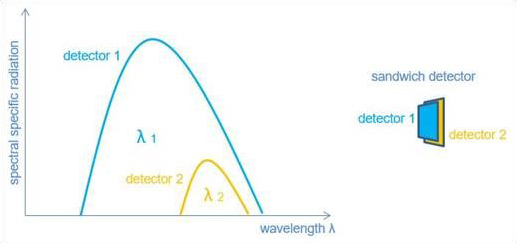

2つの波長帯のエネルギーは下記のように2つのディテクターで取得します。

それぞれのディテクターで温度を算出することも可能ですが、算出される温度は被写体の放射率に大きく依存します。2つの波長帯の比を使って温度を算出することで放射率の影響が少ない測定が可能です。

▲タブのトップへ戻る

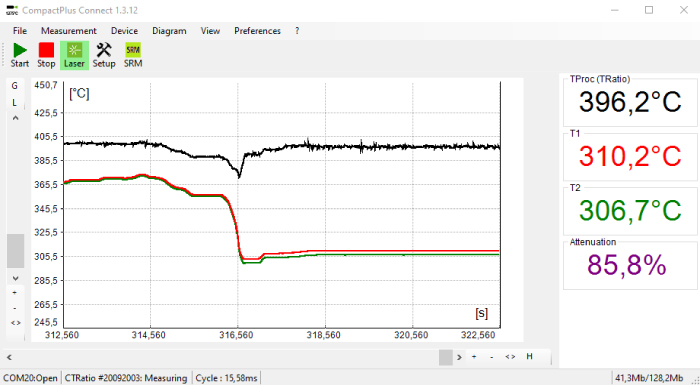

専用ソフトウェア CompactPlus Connect(製品に付属)

・2色式の温度出力、各ディテクタでの温度出力、減衰率の表示
 センサヘッド/コントロールボックスの温度表示
・各温度の時間変化の表示/保存
・アナログ出力
・デジタルI/O設定
・LED発光設定
・放射率比率の設定
・平均化等後処理の設定
