耐熱性の高い小型ヘッドで設置自由度が高い
パイロメーター（放射温度計）
シリーズ名
CT
シリーズ名
CT
制御回路分離型、耐熱小型センサーヘッド
本シリーズは、2026年末に販売を終了いたします。
CTiシリーズ が後継シリーズです。
- 非接触で-50 ～ 2200℃の測定
- 耐熱性の小型センサーヘッド
- 制御回路分離型
- アラーム出力対応
- 様々な用途に対応したラインナップ
Optris社のCTシリーズはセンサーヘッドと制御回路が分かれたパイロメーター（放射温度計）です。
制御回路を分離することで、センサヘッドが温度変化のある環境に置かれても、制御回路が安定した温度の場所にあれば周辺の温度変化の影響を受けにくくなっています。
センサーヘッドは小型で耐熱性が高いため、様々な環境に設置できます。高温の金属に向いたモデル、ガラス向けのモデル、高速測定モデルなど様々な用途に対応したモデルがあります。
タイプ別仕様
| タイプ | LT02 | LT15 | LT20 | LT15F | LT25F | LT02H | LT10H |
|---|---|---|---|---|---|---|---|
| 測定温度上限（℃） | 600 | 975 | |||||
| 測定温度下限（℃） | -50 | -40 | |||||
| 測定距離：スポットサイズ （視野確認ツール） |
2：1 | 15：1 | 22：1 | 15：1 | 25：1 | 2：1 | 10：1 |
| 波長（μm） | ８ ～ 14 | ||||||
| 応答時間（ms） | 150 | ９ | ６ | 100 | |||
| 測定精度 （@周辺温度25℃） |
±１℃ または ±１% | ±２℃ または ±１% | ±1.5℃ または ±１% | ||||
| 繰り返し精度 （@周辺温度25℃） |
±0.5℃ または ±0.5% | ±0.75℃ または ±0.75% | ±0.5℃ または ±0.5% | ||||
温度分解能（NETD）[K] |
0.1 | 0.05 | 0.2 | 0.4 | 0.25 | ||
| センサヘッド耐熱温度上限 | 130 | 180 | 120 | 250 | |||
| タイプ | 1ML | 1MH | 1MH1 | 2ML | 2MH | 2MH1 | 3ML | 3MH | 3MH1 | 3MH2 | 3MH3 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 測定温度上限（℃） | 1050 | 1800 | 2200 | 800 | 1600 | 2000 | 400 | 600 | 1000 | 1500 | 1800 |
| 測定温度下限（℃） | 485 | 650 | 800 | 250 | 385 | 490 | 50 | 100 | 150 | 200 | 250 |
| フォーカス距離： スポットサイズ |
40：1 | 75：1 | 40：1 | 75：1 | 22： | 33：1 | 75：1 | ||||
| 波長（μm） | 1.0 | 1.6 | 2.3 | ||||||||
| 応答時間（ms） | １ | ||||||||||
| 測定精度 （@周辺温度25℃） |
±（測定値の0.3%＋２ ℃） | ||||||||||
| 繰り返し精度 （@周辺温度25℃） |
±（測定値の0.1%＋１℃） | ||||||||||
温度分解能（NETD）[K] |
0.1 | 0.14 | 0.085 | 0.09 | 0.16 | 0.6 | 0.06 | 0.11 | 0.12 | 0.1 | |
| センサヘッド耐熱温度上限 | 100 | 125 | 85 | ||||||||
| タイプ | 4ML | G5L10 | G5H20 | P315 | P710 |
|---|---|---|---|---|---|
| 測定温度上限（℃） | 500 | 1200 | 1650 | 400 | 710 |
| 測定温度下限（℃） | 0 | 100 | 250 | 50 | 0 |
| フォーカス距離： スポットサイズ |
10：1 | 20：1 | 15：1 | 10：1 | |
| 波長（μm） | 2.2 ～ 6 | 5.0 | 3.43 | 7.9 | |
| 応答時間（ms） | 0.3 | 120 | 80 | 100 | 150 |
| 測定精度 （@周辺温度25℃） |
±（測定値の0.3%＋２℃） | ±２℃ または ±１% | ±３℃ または ±１% | ±1.5℃ または ±１% | |
| 繰り返し精度 （@周辺温度25℃） |
±（測定値の0.1%＋１℃） | ±0.5℃ または ±0.5% | ±1.5℃ | ±0.5℃ または ±0.5% | |
温度分解能（NETD）[K] |
0.12 | 0.1 | 0.2 | 0.14 | 0.05 |
| センサヘッド耐熱温度上限 | 70 | 85 | 75 | 85 | |
共通仕様
| 出力 | 0/4 ～ 20mA、0 ～ 5/10V、アラーム |
|---|---|
| 環境対応 | IP65 |
| 動作環境温度（制御基板） | -20 ～ 85℃ |
| 保管環境温度（制御基板） | -40 ～ 85℃ |
| 湿度 | 10 ～ 95％ 結露しないこと |

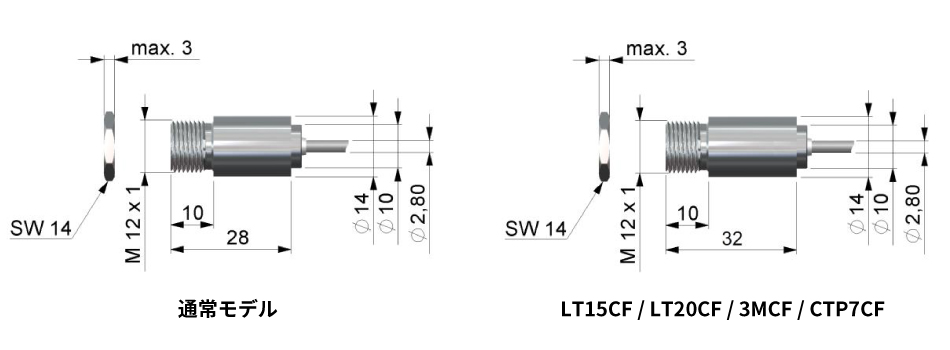

| 寸法 | センサヘッド：100 × 50mm、M48 ×1.5、制御回路筐体：89 × 70 × 30mm |
| 重量 | 40g（センサヘッド , LT02H , LT10H , P315 , P710は205g）、420g（制御回路筐体） |
| 付属ケーブル長 （ヘッド、制御基板間） |
１m（LT02 , LT15 , LT20 , LT15F , LT25F） ３m（LT02H , LT10H , xM , G5 , P3 , P7） |
| オプションケーブル長 | ８m , 15m |
| ヘッドケーブル耐熱 | 180℃（LT02H , LT10H用オプションの耐熱ケーブルは250℃） |
| 振動・衝撃 | IEC 60068-2-6 , IEC 60068-2-27 |
| ソフトウェア | CompactConnect または CompactPlusConnect（USB接続用オプション必要 ※CT4ML以外） |
| 電源 | 8-36V DC（4ML: 8-30 VDC / 5 V USB） |
| 校正証明書 | 有償にて提供可能（本体と同時に注文が必要） |
▲タブのトップへ戻る
▲タブのトップへ戻る

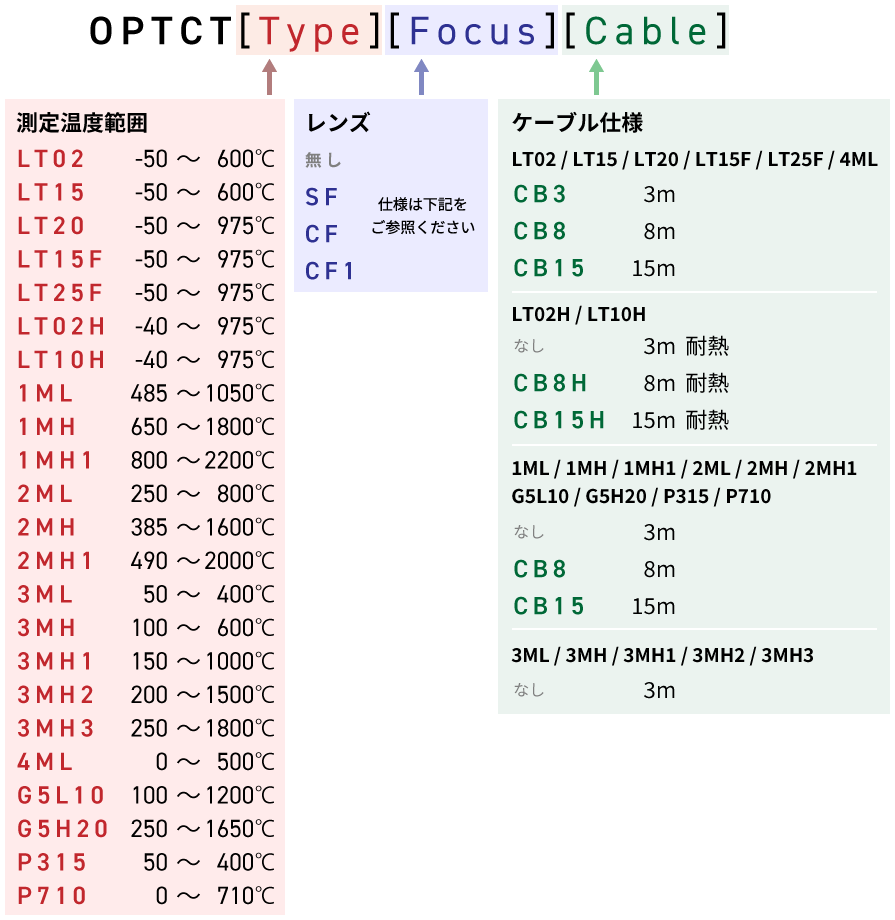

![OPTCT[type][Focus][cable]](common/img/CT/code.png)

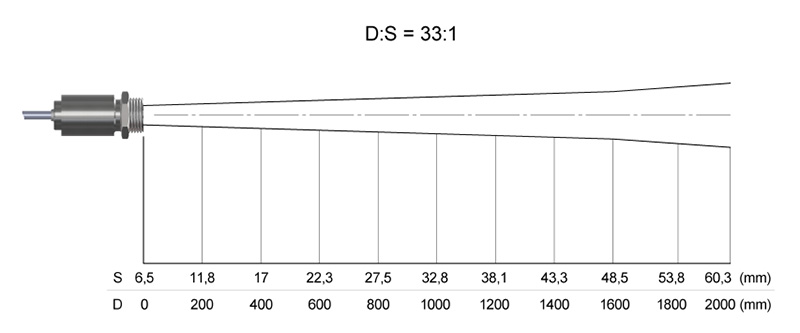

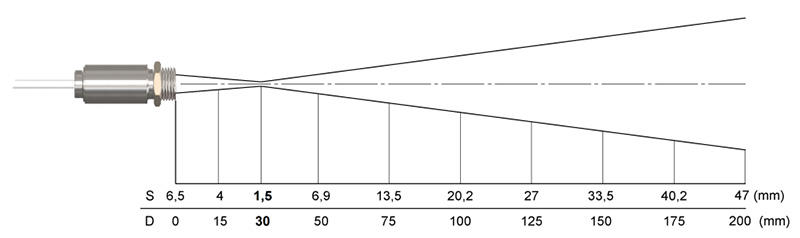

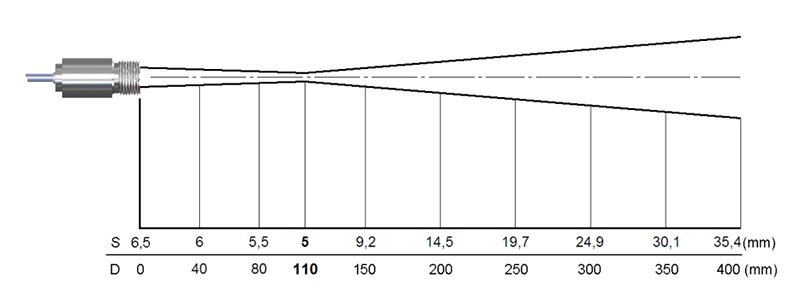

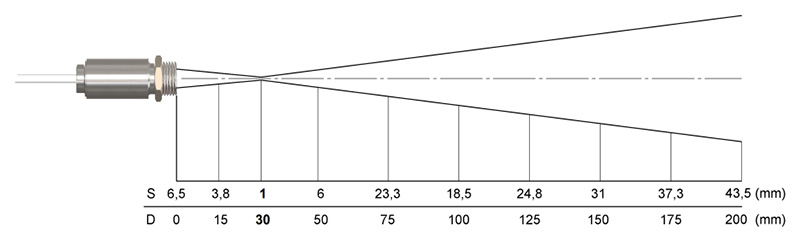

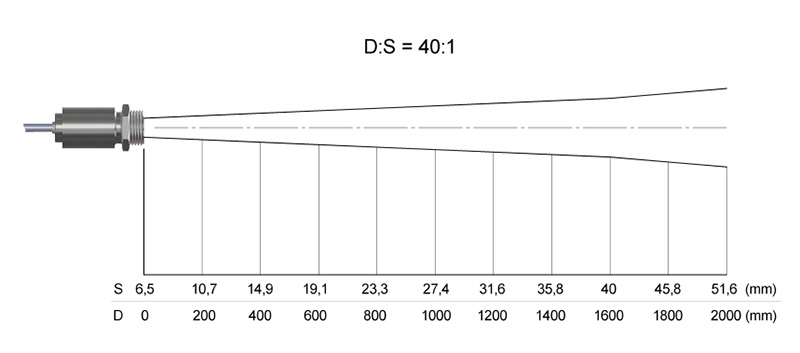

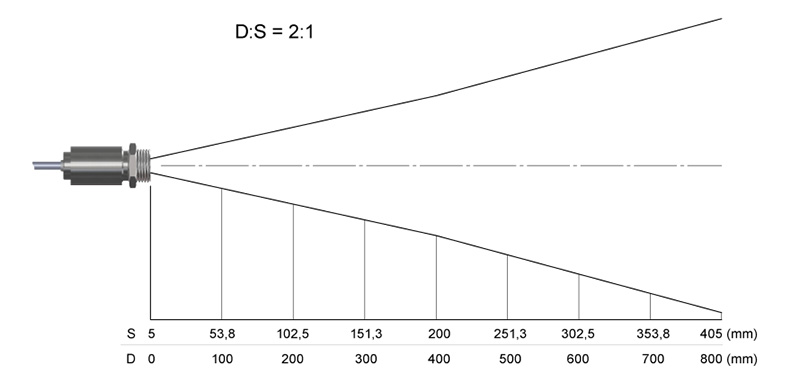

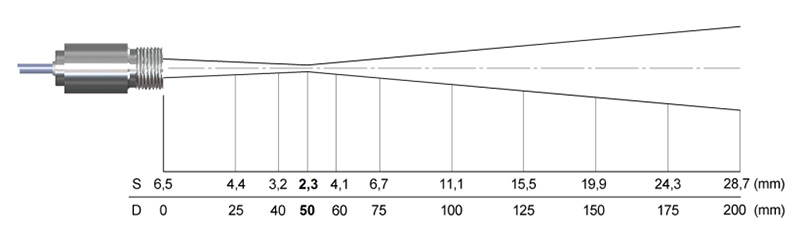

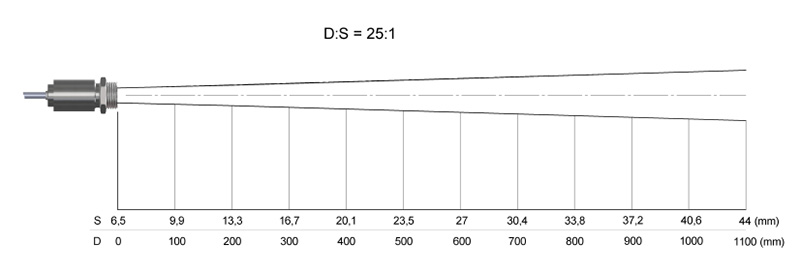

レンズ仕様

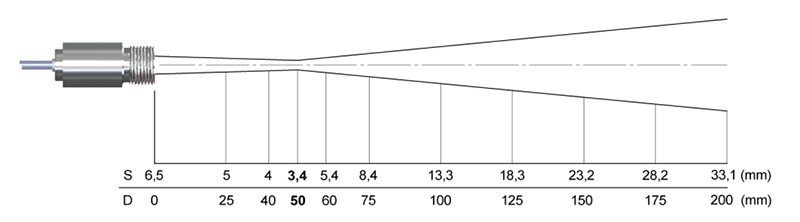

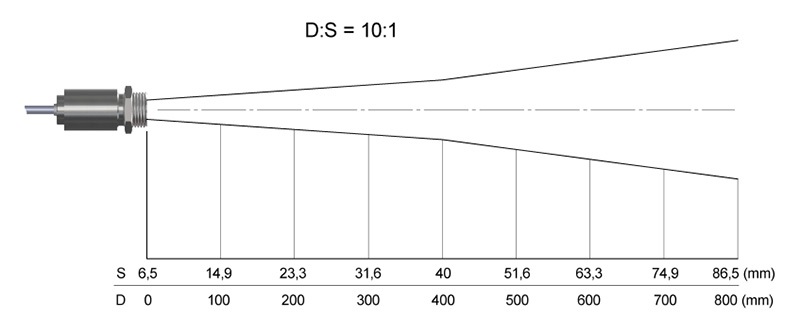

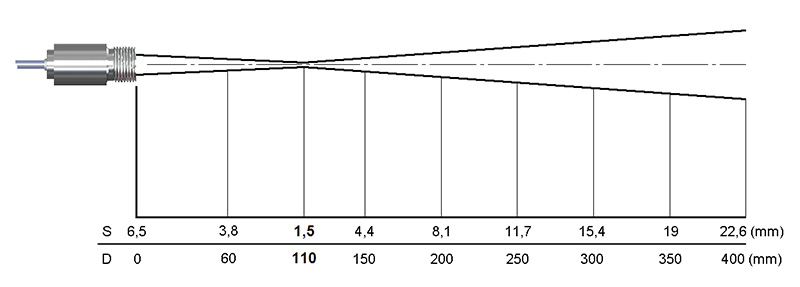

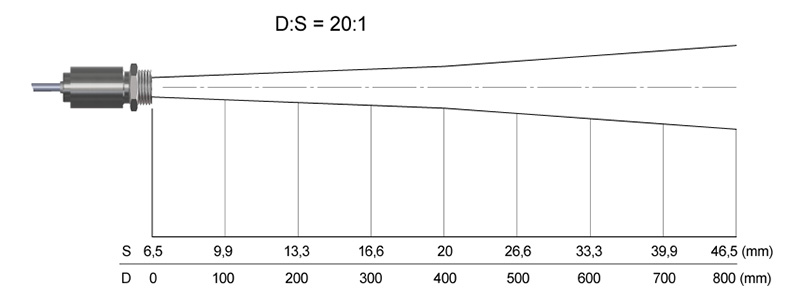

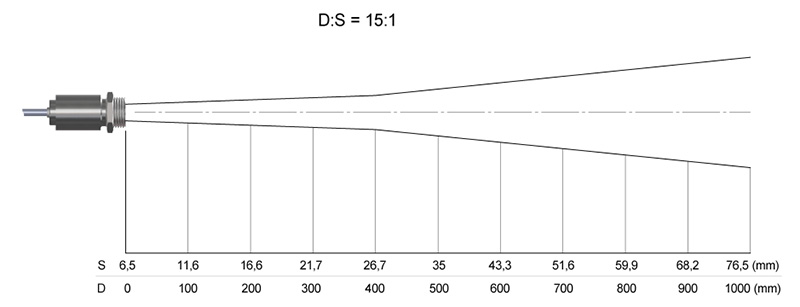

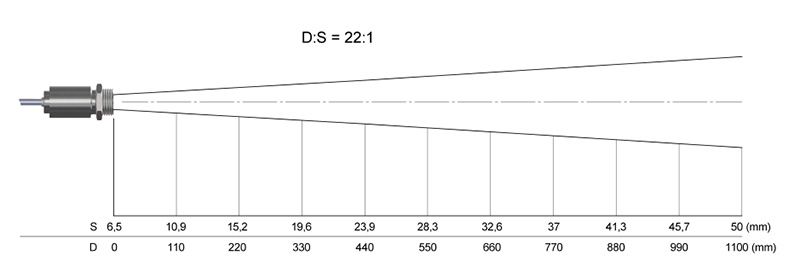

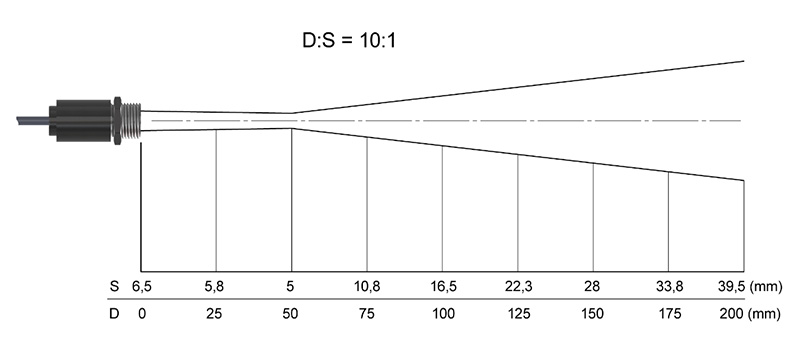

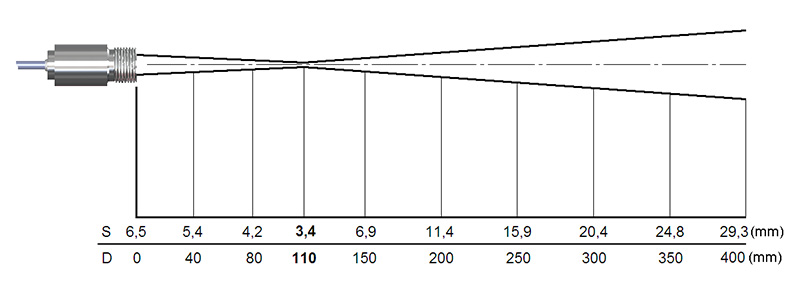

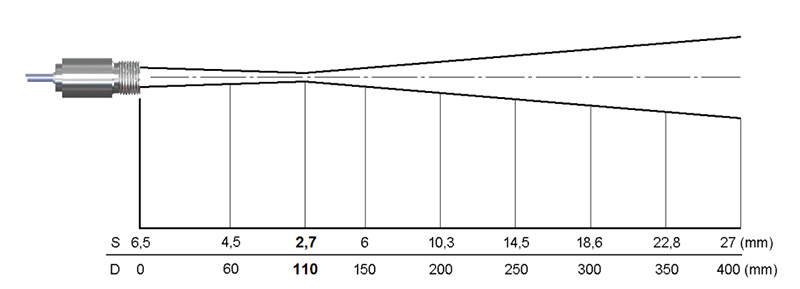

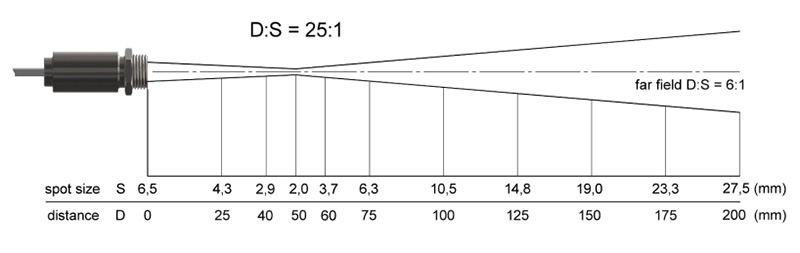

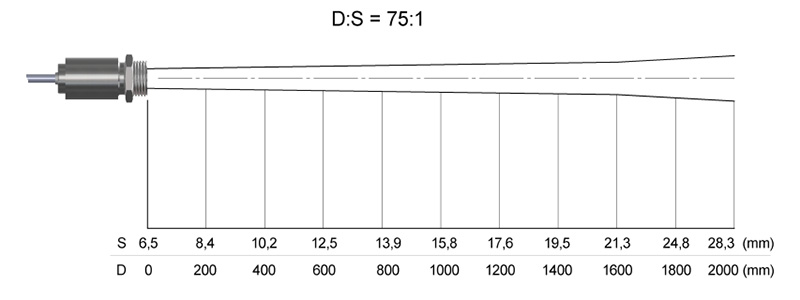

※クリックすると距離と視野のグラフが表示されます。
| 対応タイプ | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LT02 LT02H |
LT10H | LT15 LT15F |
LT20 | LT25F | G5L10 P7 |
G5H20 | P315 | 1ML 2ML |
1MH 1MH1 2MH 2MH1 3MH1 3MH2 3MH3 |
3ML | 3MH | 4ML | ||
| レンズ スポット サイズ ＠ 距離 （mm） |
200 ＠ 400 |
40 ＠ 400 |
26.7 ＠ 400 |
50 ＠ 1100 |
20.1 ＠ 400 |
40 ＠ 400 |
20 ＠ 400 |
26.7 ＠ 400 |
||||||
| SF | 40 ＠ 1600 |
21.3 ＠ 1600 |
50 ＠ 1100 |
48.5 ＠ 1600 |
40 ＠ 400 |
|||||||||
| CF | 3.4 ＠ 50 |
2.3 ＠ 50 |
２ ＠ 50 |
2.7 ＠ 110 |
1.5 ＠ 110 |
５ ＠ 110 |
3.4 ＠ 110 |
5.0 ＠ 50 |
||||||
| CF1 | 3.0 ＠ 30 |
1.5 ＠ 30 |
1.0 ＠ 30 |
|||||||||||
▲タブのトップへ戻る
CT ratio
CS vision ratio
CT 4ML
CS laser
CT laser 4ML
