- 耐熱性の高い小型ヘッドで設置自由度が高いパイロメーター（放射温度計） CTi
耐熱性の高い小型ヘッドで設置自由度が高い
パイロメーター（放射温度計）
シリーズ名
CTi
シリーズ名
CTi
制御回路分離型、耐熱小型センサーヘッド
- 非接触で-50 ～ 2200℃の測定
- 耐熱性の小型センサーヘッド
- 制御回路分離型
- アラーム出力対応
- 様々な追加インターフェース

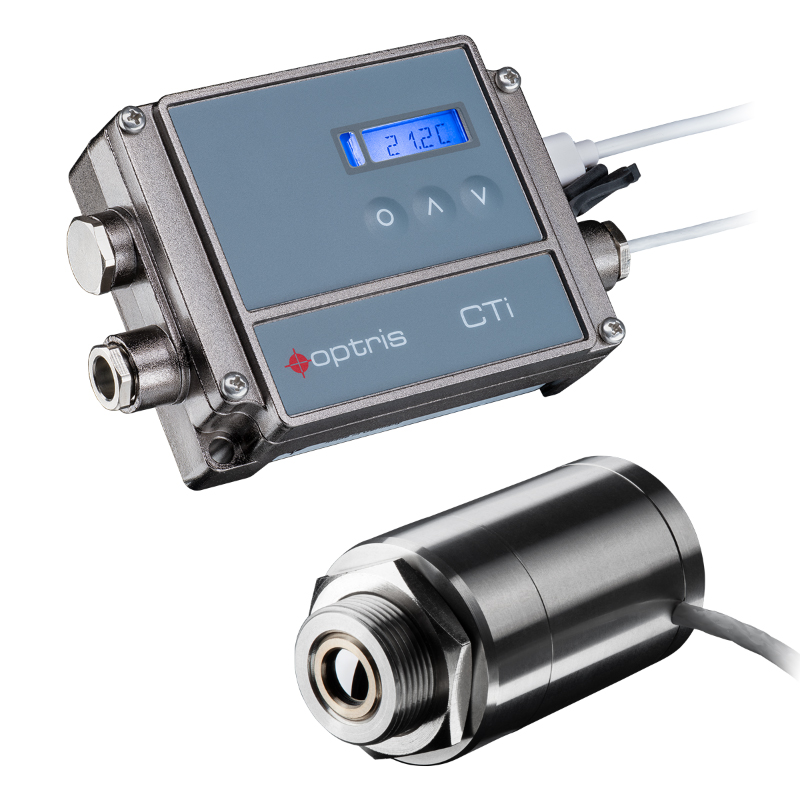

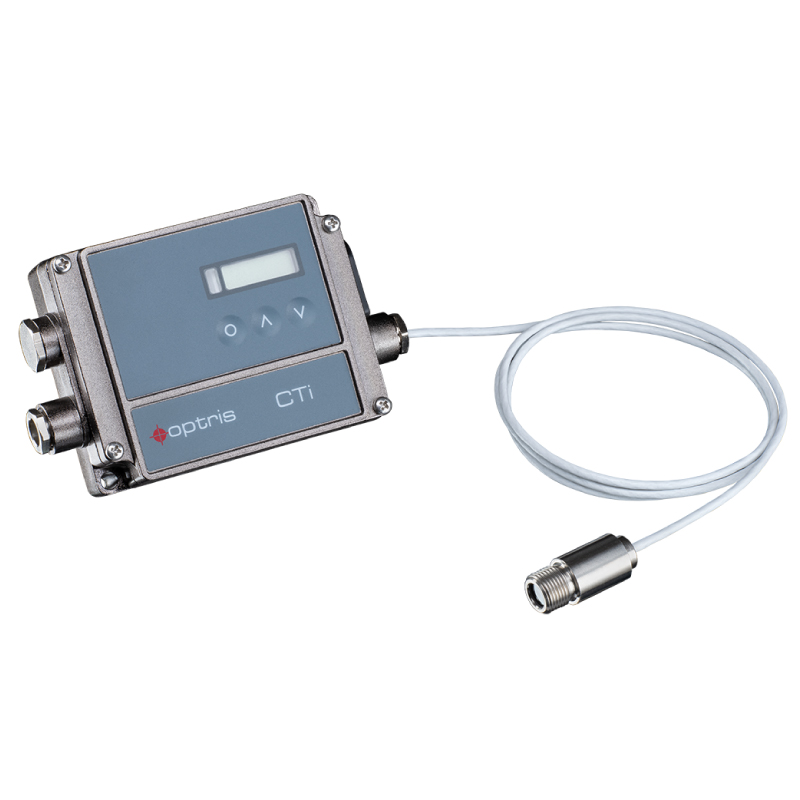

Optris社のCTiシリーズはセンサヘッドと制御回路が分かれたパイロメーター（放射温度計）です。
制御回路を分離することで、センサヘッドが温度変化のある環境に置かれても、制御回路が安定した温度の場所にあれば周辺の温度変化の影響を受けにくくなっています。
またセンサヘッドは小型で耐熱性が高いため、様々な環境に設置できます。

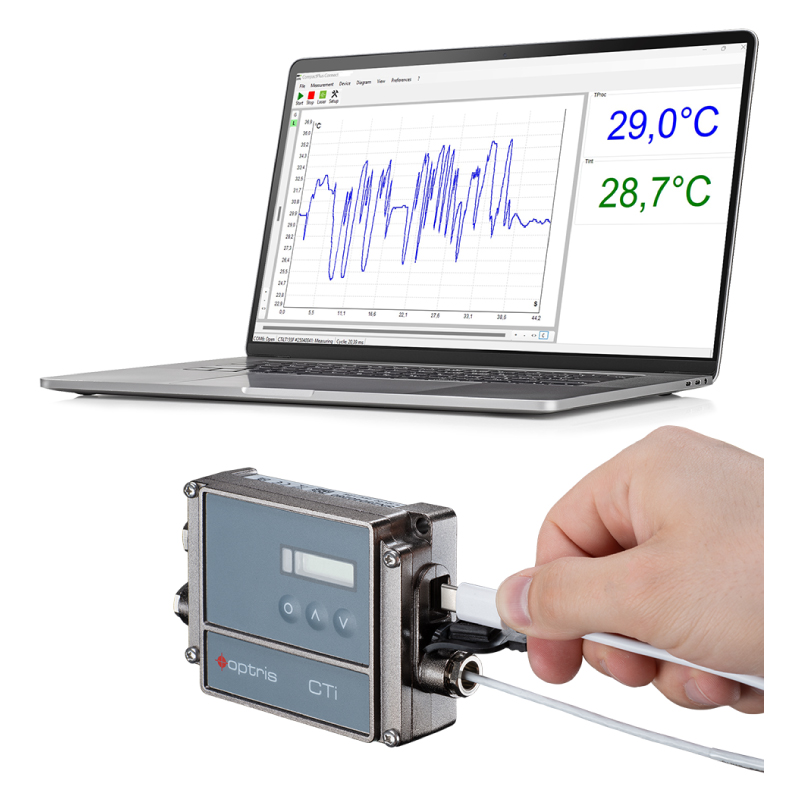

オプションのインターフェースカードを取り付けることで、PC等のデバイスへの接続やRS485といったインターフェースでの通信が可能になります。
タイプ別仕様
| タイプ | LT02 | LT15 | LT22 | LT02H | LT10H |
|---|---|---|---|---|---|
| 測定温度範囲（℃） | -50 ～ 650 | -50 ～ 800 | -50 ～ 1050 | ||

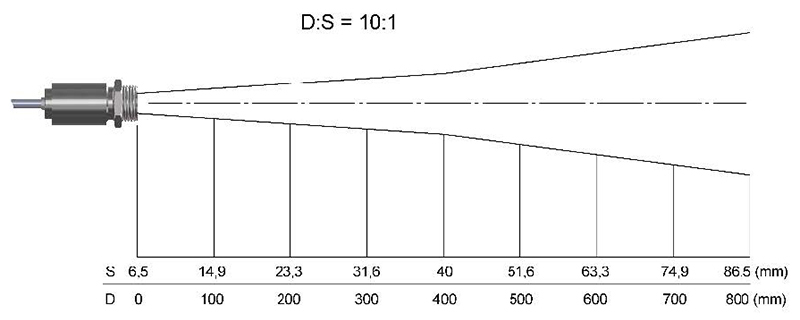

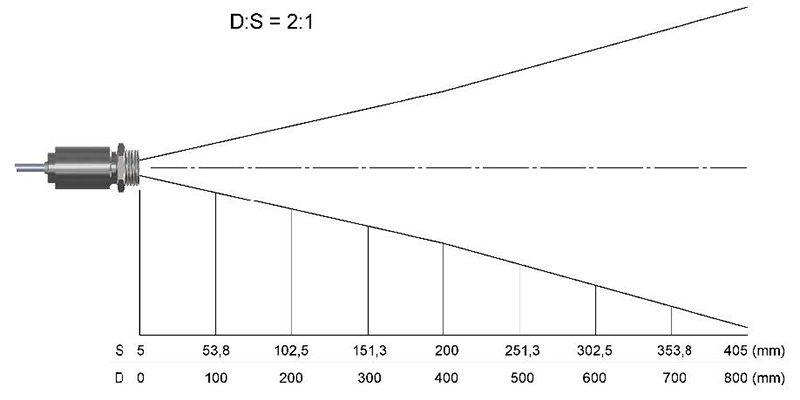

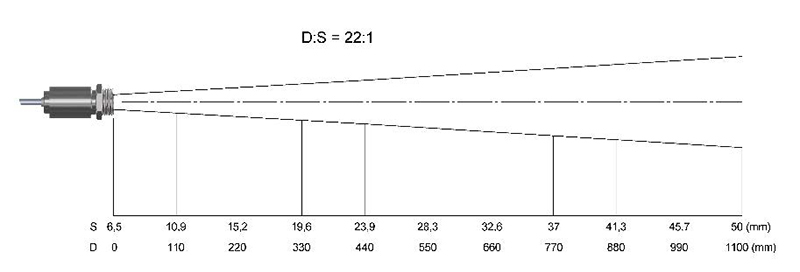

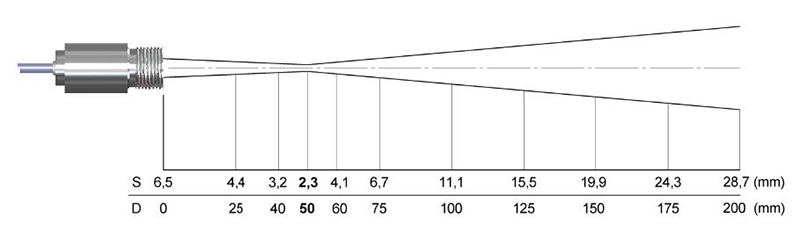

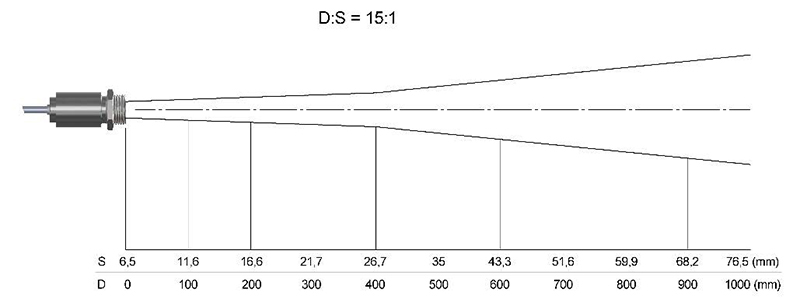

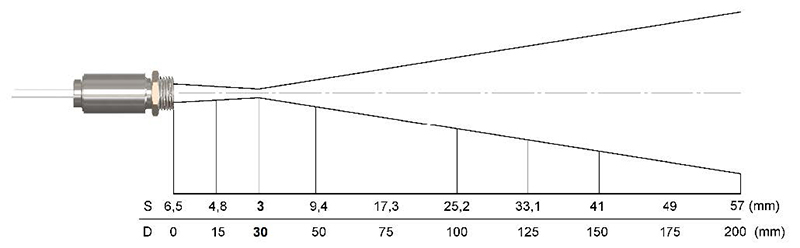

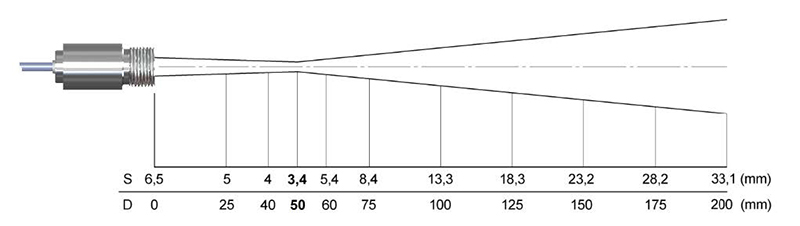

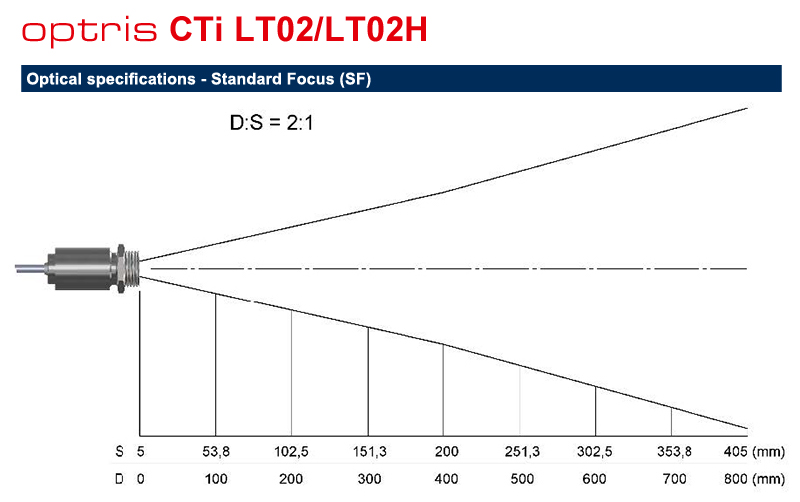

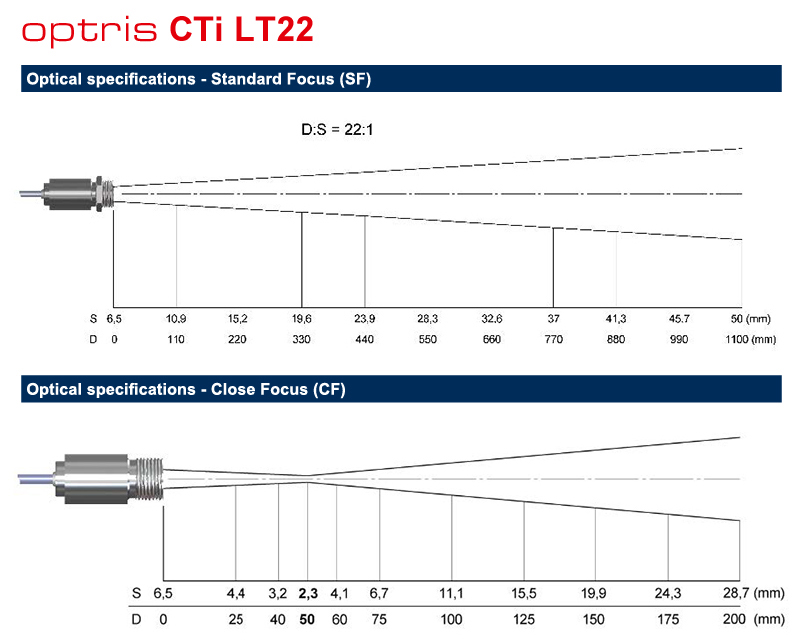

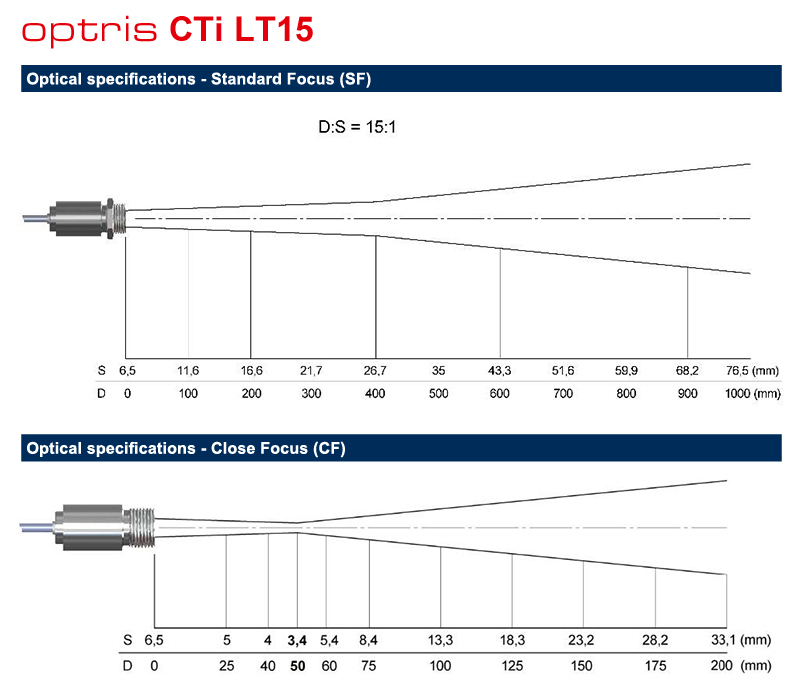

| 測定距離：スポットサイズ （視野確認ツール） |
2：1 | 15：1 | 22：1 | 2：1 | 10：1 |
| 波長（μm） | ８ ～ 14 | ||||
| 応答時間（ms） | 40 | 115 | 45 | 40 | |
| 測定精度 （＠対象温度＞0℃） |
±１℃ または ±１% | ±1.5℃ または ±１% | |||
| 繰り返し精度 （＠対象温度＞0℃） |
±0.2℃ または ±0.1％ |
±0.1℃ または ±0.1％ |
±0.15℃ または ±0.1％ |
±0.13℃ または ±0.1％ |
±0.16℃ または ±0.1％ |
温度分解能（NETD）[K] |
25 | 35 | 37 | 45 | |
| センサヘッド動作環境温度（℃） | -20 ～ 120 | -20 ～ 180 | -20 ～ 250 | ||
| センサヘッド保管環境温度（℃） | -40 ～ 120 | -40 ～ 180 | -40 ～ 250 | ||
| タイプ | 1MXL | 1ML | 1MH | 1MH1 | 2MXL | 2ML | 2MH | 2MH1 |
|---|---|---|---|---|---|---|---|---|
| 測定温度範囲（℃） | 350 ～ 800 | 485 ～ 1150 | 650 ～ 1850 | 800 ～ 2200 | 150 ～ 500 | 250 ～ 900 | 385 ～ 1600 | 490 ～ 2000 |

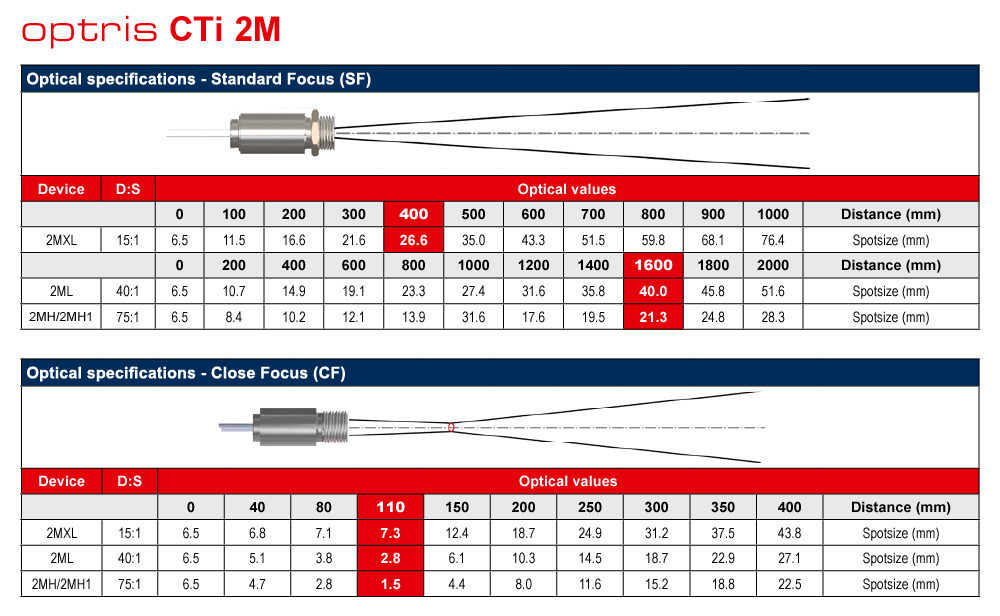

| 測定距離：スポットサイズ （視野確認ツール） |
15：1 | 40：1 | 75：1 | 15：1 | 40：1 | 75：1 | ||
| 波長（μm） | 1.0 | 1.6 | ||||||
| 応答時間（ms） | 0.32 | |||||||
| 測定精度 （＠対象温度＞0℃） |
±2.0℃ | ±（測定値の 0.3% +1.5℃） | ±（測定値の 0.3% +2℃） | ±1.5℃ | ±（測定値の 0.3% +1.5℃） | |||
| 繰り返し精度 （＠対象温度＞0℃） |
±1.4K | ±1.0K | ±0.5K | ±0.25K | ±0.35K | ±0.25K | ||
温度分解能（NETD）[K] |
0.6 | 0.33 | 0.22 | 0.16 | 0.11 | 0.175 | 0.105 | 0.052 |
| センサヘッド動作環境温度（℃） | -20 ～ 250 | |||||||
| センサヘッド保管環境温度（℃） | -40 ～ 250 | |||||||

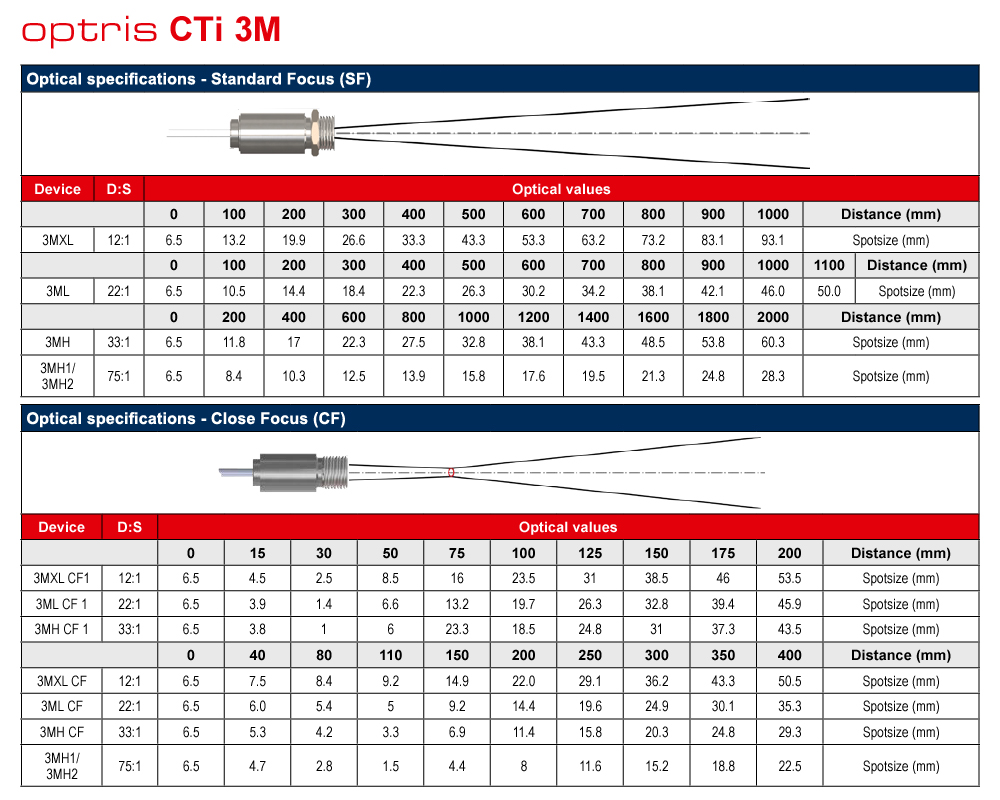

| タイプ | 3MXL | 3ML | 3MH | 3MH1 | 3MH2 | 4ML |
|---|---|---|---|---|---|---|
| 測定温度範囲（℃） | 30 ～ 350 | 50 ～ 475 | 100 ～ 600 | 150 ～ 1000 | 200 ～ 1500 | 0 ～ 500 |
| 測定距離：スポットサイズ （視野確認ツール） |
12：1 | 22：1 | 33：1 | 75：1 | 10：1 | |
| 波長（μm） | 2.3 | 2.2 ～ 6.0 | ||||
| 応答時間（ms） | 0.32 | 0.32 | ||||
| 測定精度 （＠対象温度＞0℃） |
±（測定値の 0.3% +２℃） | ±（測定値の0.3% +２℃） | ||||
| 繰り返し精度 （＠対象温度＞0℃） |
±（測定値の 0.1% +１℃） | ±（測定値の0.1% +１℃） | ||||
温度分解能（NETD）[K] |
0.085 | 0.095 | 0.105 | 0.2 | 0.105 | 0.07 |
| センサヘッド動作環境温度（℃） | -20 ～ 85 | 0 ～ 70 | ||||
| センサヘッド保管環境温度（℃） | -40 ～ 125 | -40 ～ 85 | ||||
共通仕様
| 出力 | 0/4 ～ 20mA、0 ～ 5/10V、アラーム | |
|---|---|---|
| 環境対応 | IP65 | |
| 動作環境温度（制御基板） | -20 ～ 85℃ | |
| 保管環境温度（制御基板） | -40 ～ 85℃ | |
| 湿度 | 10 ～ 95％ 結露しないこと | |

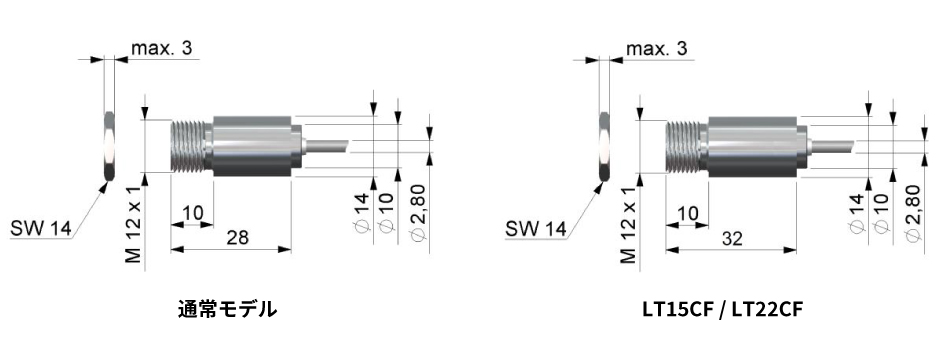

| 寸法 | センサヘッド：28×φ14mm（SFレンズ）、32mm×φ14mm（CFレンズ）、M12 ×1 制御回路筐体：89 × 70 × 30mm |
|

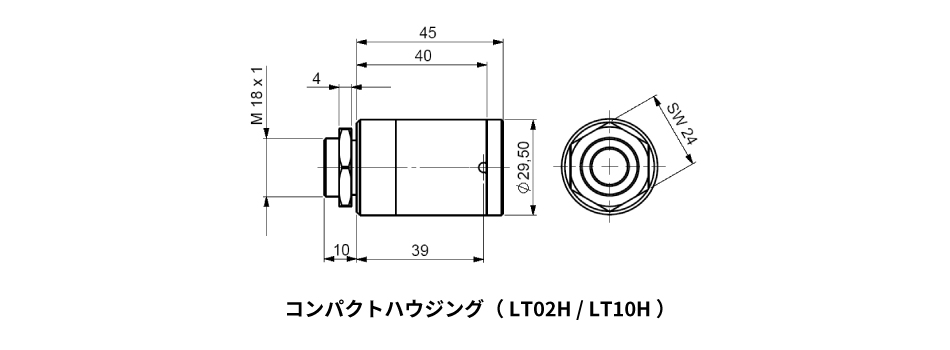

| コンパクトハウジング寸法 （Massive housing） |
55mm × φ29.5mm , M18 ×1、CTi hot（LT02H , LT10H）に付属 | |
| 重量 | 40g（コンパクトハウジング込み 205g）、420g（制御回路筐体） | |
| 付属ケーブル長 （ヘッド、制御基板間） |
１m オプション：３m , ８m , 15m |
LT02 , LT15 , LT20 |
| ３m オプション：８m , 15m |
LT02H , LT10H , 1MXL , 1ML , 1MH , 1MH1 , 2MXL , 2ML , 2MH , 2MH1 3MXL , 3ML , 3MH , 3MH1 , 3MH2 , 4ML |
|
| ヘッドケーブル耐熱 | 180℃（LT02H , LT10H用オプションの耐熱ケーブルは250℃） | |
| ヘッド耐圧 | 8 bar | |
| 振動・衝撃 | IEC 60068-2-6 , IEC 60068-2-27 | |
| ソフトウェア | CompactPlusConnect | |
| 電源 | 8-30V DC/ 5V USB（Max.1.2W） | |
| 校正証明書 | 有償にて提供可能（本体と同時に注文が必要） | |
▲タブのトップへ戻る
▲タブのトップへ戻る

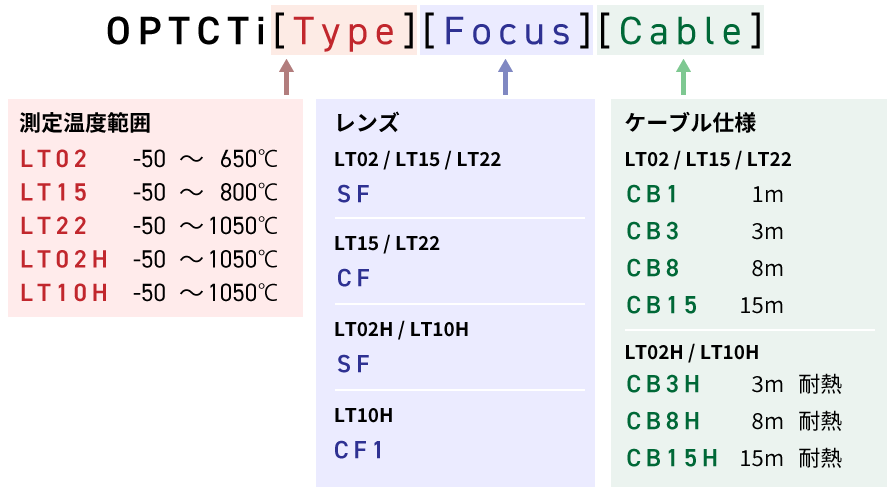

![OPTCT[type][Focus][cable]](common/img/CTi/code.png)
CT ratio
CS vision ratio

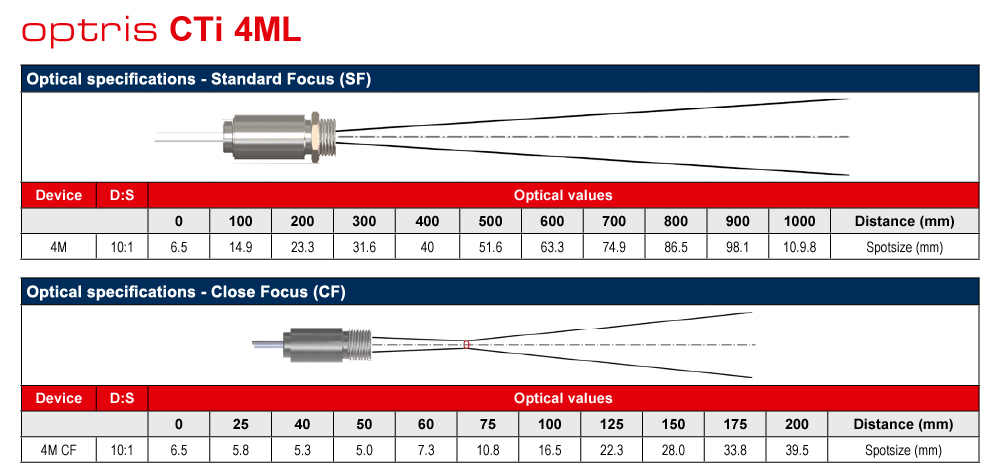

CT 4ML
CS laser
CT laser 4ML
