ハイパースペクトルセンサー・イメージ分光カメラ

シリーズ名

Hyperspec-UV-VIS

紫外線域UV 250-500nm ハイパースペクトルカメラ

紫外線域対応ハイパースペクトルカメラ
point
  • UV紫外線域250-500nmの波長域に対応したセンサー
  • 高効率収差補正反射型グレーティング分光(特許)
  • 半値幅(FWHM)1.4nmの高分解能モデル
  • 低迷光設計、高S/N比を実現
  • 最大50fpsの高いReadout速度を実現
  • 波長/空間ビニング、ROIに対応

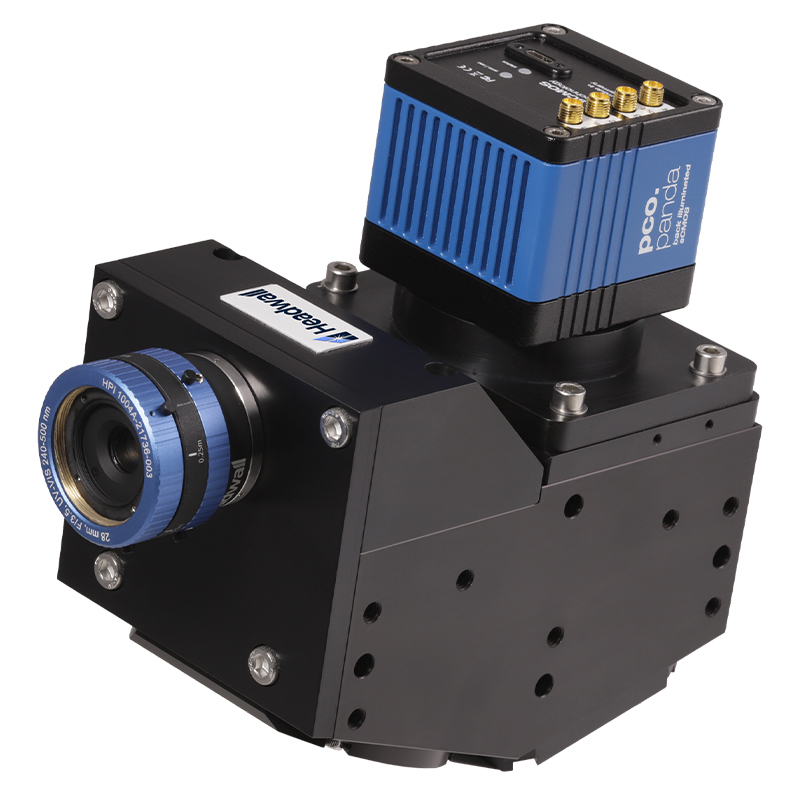

Headwall Photonics社の“Hyperspec UV”センサーは、紫外線域250-500nmの波長域での分光を可能とするハイパースペクトルカメラです。

独自の高効率凸型グレーティング・収差補正機能を用いた反射型分光エンジン(特許)は、高いオプティカルスループットと波長分解能を提供します。低迷光で高いS/Nを達成し、波長収差ゼロレベルを実現しました。単なる分光カメラとしてではなく、分光センサーとして高度なアプリケーションに応用が可能です。

仕様

商品コード(型番) Hyperspec UV
波長レンジ 250-500nm
波長サンプリング間隔(SSI) 0.36nm
半値幅(FWHM) 1.4nm
波長分解能(スリット幅25μm) 2nm
波長解像度 680バンド
空間解像度 1792バンド
最大フレームレート 30-50fps
検出器 裏面照射型sCMOS
インターフェース USB3.1 Gen1
分光エンジン 高効率凸型Grating・収差補正機能搭載反射型分光エンジン(特許)
Aperture F/3.5
出力階調 16bit
スリット長 12mm
スリット幅 25μm
Smile収差補正 有り
Keystone収差補正 有り
レンズ Cマウント 28.3mm
消費電力 4.5W (最大6W)
重量 3.2kg

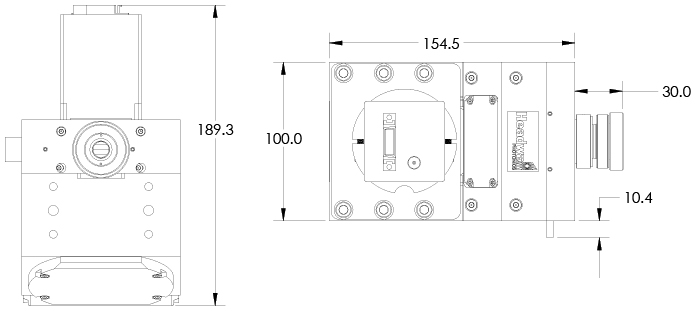

寸法図

価格

  商品コード(型番) 構成内容 価格
ハイパースペクトルカメラ Hyperspec UV 250-500nmセンサ CameraLink 出力 お問い合わせ
ソフトウェア Software ソフトウェア お問い合わせ
レンズ Lens 固定焦点レンズUV-VIS(220-900nm):28.3mm お問い合わせ

※注意事項

  • 搭載カメラは予告無く変更される場合があります。
  • OEMカスタム設計についてはお問い合わせください。
