マルチCMOSカメラキット(複数台接続可)
グローバルシャッター・HDR機能搭載、オート露光 / ゲイン

製品名

SVWGAC/SVWGAM

30万画素 CMOS 752×480 @60fps カラー・モノクロ


EPIX社ソフトダウンロードサイトへのリンク
point
  • 30万画素 1/3" 小型CMOSカメラヘッド
  • 752 × 480 @ 60フレーム/秒 カラー・モノクロ
  • 高ダイナミックレンジ
  • オート露光、オートゲイン
  • カメラ+専用ボード+ケーブル+ソフトウェアのセット
  • 1~4台まで接続可能な専用フレームグラバーボード(4種類あり)
  • マルチカメラコンフィグ対応(PCIe用ボードのみ)
    その他モデルと組み合わせて混在使用可能
  • 64bitメモリアドレッシング対応(PCIe用ボードのみ)
    4GB以上のメモリバッファが利用可能
  • 外部トリガー制御対応
  • LowProfile対応(PIXCI-SI1のみ/追加ブラケット必要)
  • 小型カメラヘッドでアジャスタブルCマウント
  • XCLIBでのソフトウェア開発可能
  • 多機能キャプチャソフトウェアXCAP-Lite標準添付

EPIX社の30万画素60fps CMOSカメラKit SVWGAC(カラー)/ SVWGAM(モノクロ)は、コンパクトカメラヘッド+専用デジタルフレームグラバーボード+ケーブル+多機能キャプチャソフトをセットでご提供しております。

1~4台のカメラヘッドを接続できるフレームグラバーボード(4種類あり)がフレーム落ちの無い安定した撮影が可能です。また、複数台接続用ボードは他のカメラキット用SVカメラと組み合わせて使用可能で、用途に合わせた選択をしていただけます。

尚、本カメラセットにレンズは付属しておりません。ご入用の際は別途お申し付けください。

CMOSカメラヘッド仕様
商品コード (型番) SVWGAC(カラー)/ SVWGAM(モノクロ)
解像度 752(H) × 480(V) @ 60fps 30万画素
階調 8/10ビット出力
センサ CMOS Aptina MT9V032
センサフォーマット 1/3"フォーマット
ピクセルサイズ 6.0μm × 6.0μm
感度 4.8v / Lux-sec
シャッター方式 グローバルシャッター HDR
フレームレート 60フレーム/秒
露光時間 マニュアル
オペレーションモード トリガーモード / フリーランモード
ROI 69fps@640x480、132fps@320x240、360fps@80x60
レンズマウント Cマウント
カメラヘッドサイズ 48.5 × 38.4 × 20.8mm
カメラヘッド重量 70g
インターフェース RJ45コネクタ/LVDS信号(SI4フレームグラバーボード専用)
SIフレームグラバーボード仕様
商品コード(型番) ・PIXCI-SI1 (SVカメラ1台接続用)
・PIXCI-SI2 (SVカメラ2台接続用)
・PIXCI-SI4 (SVカメラ4台接続用)
最大カメラ接続台数 4台(ボードに依存)
カメラ接続コネクタ RJ45コネクタ / LVDS信号
GPI/Oシグナル トリガー入力 ×1 / ストロボ出力 ×1(一括制御)
トリガー用コネクタ ・PIXCI-SI1 or SI2 or SI4:SMAコネクタ × 2(直接でのトリガー入力対応)
バス・インターフェース ・PIXCI-SI1 or SI2:PCI-Express x1
・PIXCI-SI4:PCI-Express x4
データ転送速度 ・PIXCI-SI1 or SI2:190MB/s
・PIXCI-SI4:700MB/s
カメラコンフィグ オンボードROMより読み込み
ボードサイズ 選択ボードにより異なる(PIXCI-SI1のみLowProfile対応)
ソフトウェア & SDK
キャプチャソフト XCAP-liteソフトウェア添付(オプションでLTDやSTD版へアップグレード可能)
SDK XCLIB(基本関数群/別売) or XCLIB-IPL(基本+拡張関数群/別売)
対応OS 32/64bit:Windows(XP以降のWindowsOS)
32/64bit:Linux
コンプライアンス FCCクラスB、CE対応(ケースモデル)、RoHS
▲タブのトップへ戻る

VWGAC(カラー)とSVWGAM(モノクロ)カメラはAptina社のMT9V032センサを搭載しています。

それぞれの分光感度特性をご確認ください。

カラーモデルにはIRカットフィルタが標準搭載され、モノクロモデルにはIRカットフィルタは搭載されておりません。詳細はお問い合わせください。

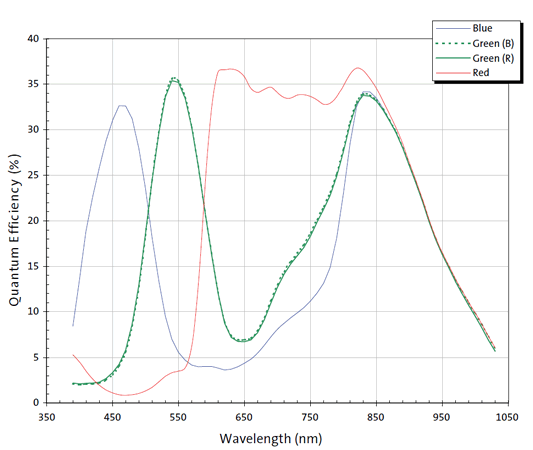

カラーセンサ(MT9V032:SVWGA-Cカメラ用)

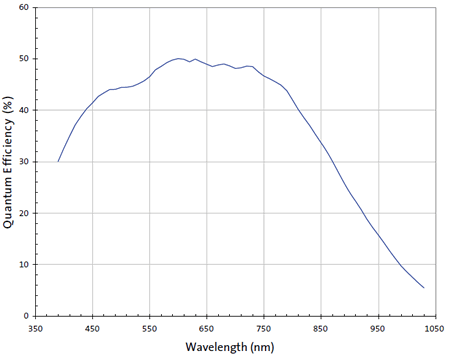

モノクロームセンサ(MT9V032:SVWGA-Mカメラ用)
▲タブのトップへ戻る

寸法図面&背面画像

▲タブのトップへ戻る
XCAP (キャプチャ用ソフトウェア)
XCAPはEPIXが提供するCMOSカメラキット、カメラリンク&LVDSフレームグラバーボード、アナログフレームグラバーボード用に支援された連続画像キャプチャ用のアプリケーションソフトウェアです。画像の表示、取り込み、デバイス制御、シーケンス取り込み、簡易画像・計測処理、スクリプト処理など様々な用途に対応可能です。
XCLIB & XCLIB-IPL プログラマライブラリ
XCLIB&XCLIB-IPLは、CMOSカメラキットやフレームグラバーボードなどEPIX社製品全てに対応しているソフトウェア開発用のプログラマライブラリです。画像取り込み、表示、制御、フレームバッファへのアクセス、保存等の用途が可能です。
▲タブのトップへ戻る
商品コード(型番) 構成/内容 価格
カメラ SVWGACH-C カメラキット用SVカメラ・30万画素・カラー お問い合わせ
SVWGAMH-C カメラキット用SVカメラ・30万画素・モノクロ お問い合わせ
ボード PIXCI-SI1 PCIe x1スロット用・SVカメラ1台接続用ボード お問い合わせ
PIXCI-SI2 PCIe x1スロット用・SVカメラ2台接続用ボード お問い合わせ
PIXCI-SI4 PCIe x4スロット用・SVカメラ4台接続用ボード お問い合わせ
ケーブル CBL-SI-~FT ケーブル
※2.1m(7FT)、3m(10FT)、4.2m(14FT)、7.6m(25FT)、9m(30FT)から選択
お問い合わせ
オプション SI-SV-OPT-MNTIRCF SI用レンズマウントリング 赤外カットフィルタ付き 16,000円
税込 17,600円
SI-SV-OPT-MNTNOF SI用レンズマウントリング フィルタ無し 10,000円
税込 11,000円
OPT-LPBRKT-SI1 SI1用LowProfileブラケット 4,000円
税込 4,400円
専用キャプチャ
ソフト
XCAP-LTD フレームバッファー容量など一部制限機能を解除 お問い合わせ
XCAP-STD 全機能が使用可能 お問い合わせ
SDK XCLIB-V3.8 32/64bit Windows/Linux用SDK(基本関数群) お問い合わせ
XCLIBIPL-V3.8 32/64bit Windows/Linux用SDK(基本関数群+拡張関数群) お問い合わせ

※注意事項

  • レンズは別売です。カメラキットにレンズは含まれません。
  • 必要な数のカメラヘッド、ケーブルを選択ください。
  • モノクロカメラのレンズマウントはIRカットフィルタが付属していません。
    カラーカメラのレンズマウントはIRカットフィルタが付属します。
  • PIXCI-SI2の場合使用できる最大フレームバッファ容量は64MBまでです。
  • XCAP-LTD、XCAP-STDにはハードウェアプロテクトキー(USB)が付属します。
  • XCAP-LTDで確保できるフレームバッファは最大8GBまでです。
