CMOSカメラキット(寸法図面・背面画像)

シリーズ名

SIシリーズ

対象製品:SV10C6/SV10M6SV9C10SV5C10/SV5M10SVWGAC/SVWGAMSV643M

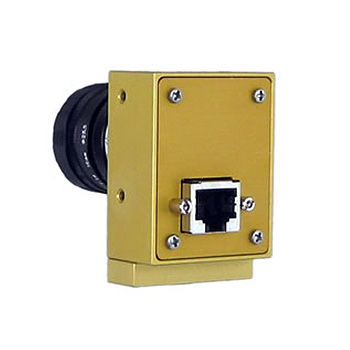

CMOSカメラキットのカメラヘッドはアジャスタブルCマウントを採用した小型ケースです。三脚用のプレートが付属し、上下左右への取り付け/取り外しが可能です。


●ケース
●バックプレート
●レンズマウントパーツ
●三脚用プレート

以上の図面のPDFファイルは右のリンクからダウンロード可能です。(zip形式)

特殊ケーブル

CMOSカメラキットの接続ケーブルは、ロック無しストレートタイプの標準ケーブル以外にロック付きやL字タイプのケーブルも提供されております。
カメラの組み込み環境に応じて様々なパターンのケーブルをご選択いただくことができます。 フレキシブルケーブルやロックタイプなど特殊ケーブルをご希望の方は別途お問い合わせください。

SV9T001CSV9M001MSV1C45/SV1M45は背面コネクタの上下方向が逆になります。


ロック付き標準ケーブル
(型番:CBL-SI-SH-~M)

両側ロックナット付きのケーブル。
最長2/3/5/8まで指定可能。


ロック付きL型ケーブル(上)
(型番:CBL-SI-SH-RAC-~M)

両側ロックナット付きのケーブル。
最長2/3/5/8まで指定可能。


ロック付きL型ケーブル(下)
(型番:CBL-SI-SH-RAT-~M)

両側ロックナット付きのケーブル。
最長2/3/5/8まで指定可能。
