カメラ

リリースノート 2018年07月30日

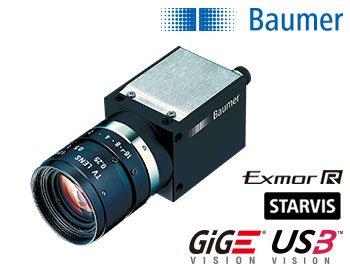

VCXシリーズに新たな派生モデル"VCX.R"が追加
最新のSony製高画素CMOSセンサーがシステムコストに革新を与えます!

VCX.Rシリーズでは裏面照射型CMOSセンサー "Exmor R" を搭載した"STARVIS"を採用。フォトダイオード層を前に読み出し回路層を後ろにと、今までのセンサーとは構造を逆にする事でSTARVISでは高い量子効率を実現しています。この裏面照射型(BSI)センサーを採用した事で、VCX.Rでは高解像度化によるピクセルサイズの縮小があっても高い感度を維持する事が可能になりました。また、最新のSonyCMOSの特徴でもある低ノイズ高ダイナミックレンジな特性も持っておりますので、高精細と高画質、高感度とより高精度な計測を必要とするシステムに必要な要素がそろった製品に仕上がっています。

センサーサイズは最大でも1"でCマウントレンズが利用可能。Cマウント仕様のためこれまでの高画素カメラで悩ましかったレンズ選択肢はより広がり、レンズコストも抑える事が可能です。また、STARVISではローリングシャッターを採用しておりセンサーサイズも小型なため、これまでの高画素でセンサーサイズの大きい製品に比べ大幅なコストダウンが見込めます。

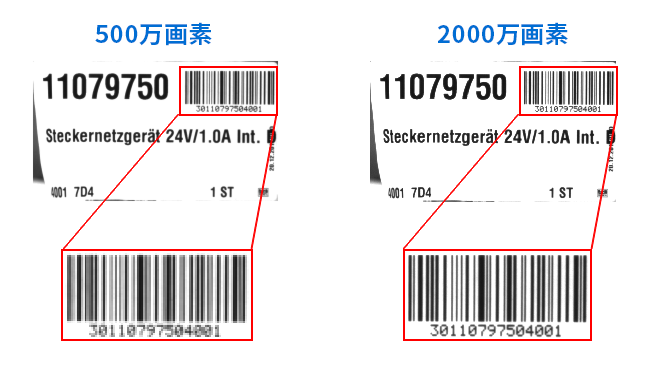

図1 解像度を上げる事で文字やバーとスペースが読み取り易くなる例

例えば上の図1の画像のように高画素化する事で広い視野を確保しつつ、より精度の高いバーコード読み取りが行えるようになり、バーコードの誤読率低下や文字のOCR読取率の向上に役立ちますが、高額で大きなセンサーを採用した高画素カメラを使用しなくてもこのVCX.Rを使う事で革新的なコストダウンをシステムにもたらします。

STARVISが採用するローリングシャッターはグローバルシャッターとは違い、動体を撮影するのには適していませんが、VCX.Rではローリングシャッターによる動体撮影時の特有の歪みに対処するためグローバルリセットリリース(GRR)モードを搭載。ストロボ同期によるトリガ撮影時にこのモードを利用する事で歪みのないグローバルシャッタで撮影したような画像を取得する事が可能です。

コストは下げつつ分解能を上げたいお客様は今後もラインナップが増えるSTARVIS搭載シリーズ"VCX.R"に是非ご注目下さい。

USB3.0モデルラインナップ

商品コード
(型番)
解像度
フレームレート
センサー センサー
メーカー
シャッター フォーマット

VCXU-125.R
4000x3000
29fps
CMOS
1/1.9”
Sony [Starvis]
IMX226
ローリング
シャッター
モノクロ
カラー
詳細 >>

VCXU-201.R
5472x3648
15fps
CMOS
1”
Sony [Starvis]
IMX183
ローリング
シャッター
モノクロ
カラー
詳細 >>


GigEモデルラインナップ

商品コード
(型番)
解像度
フレームレート
センサー センサー
メーカー
シャッター フォーマット IP67
対応


VCXG-201.R
5472x3648
5fps
CMOS
1”
Sony [Starvis]
IMX183
ローリング
シャッター
モノクロ
カラー
× 詳細 >>
Baumer VCXGシリーズへのリンク Baumer VCXUシリーズへのリンク
