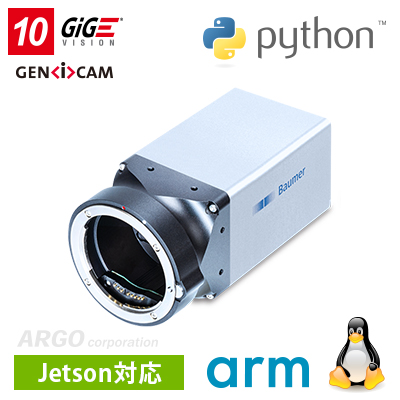

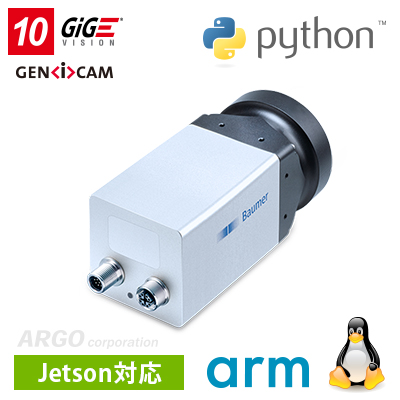

高性能10GigEカメラ キヤノンEFマウント
Baumer(バウマー)社製

製品名

VLXT-650M.I.EF / VLXT-650C.I.EF

CMOS 9344 × 7000 @ 18fps 6500万画素 モノクロ or カラー


  • キヤノンEFマウント(一眼レフ対応)の10GigEカメラ

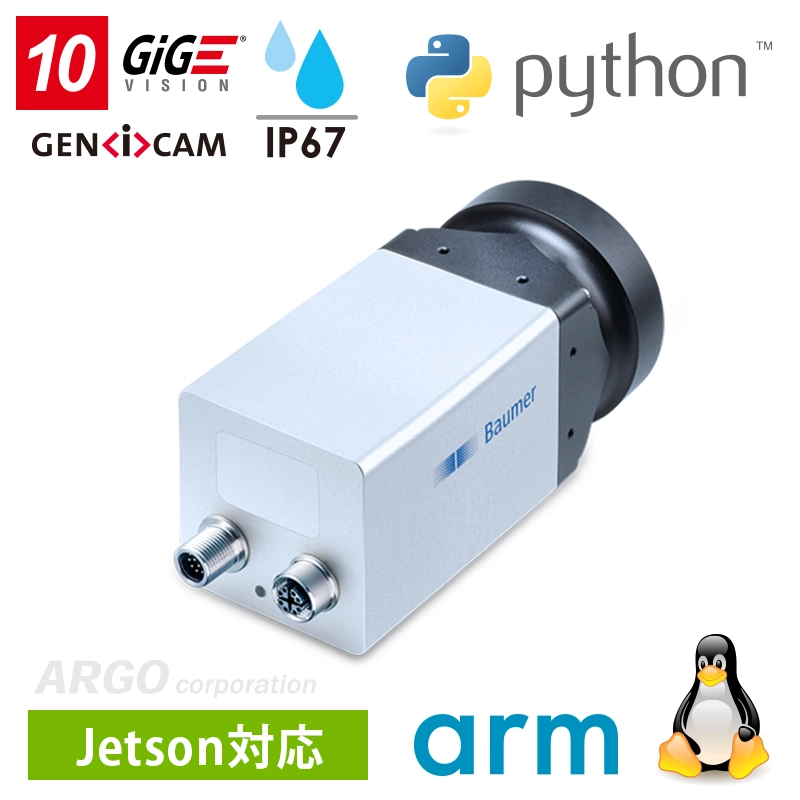

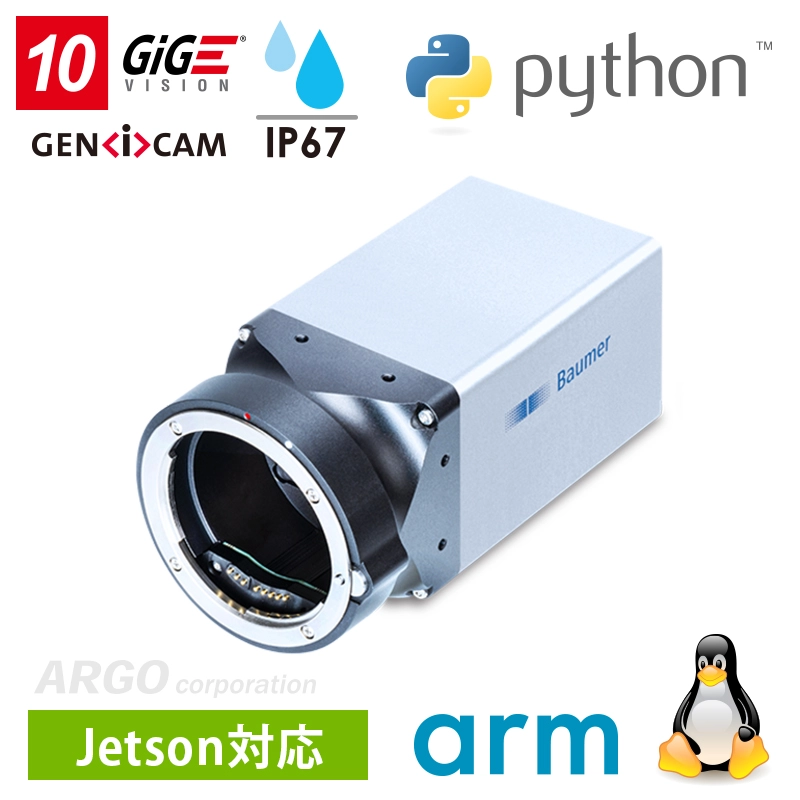

  • IP67対応ハウジングの産業用10GigEカメラ
アルゴ取扱いのBaumer社カメラ・VCXGシリーズへのリンク
アルゴ取扱いのBaumer社カメラ・VCXUシリーズへのリンク
Baumer社 PTP対応 カメラとは
アプリケーションノート一覧
point
  • マルチギガビットイーサネット対応10GigEカメラ
  • 9344×7000 @ 18fps 高画質CMOSセンサー搭載
  • キヤノン一眼レフカメラのレンズがそのまま使用可能
  • ピント(フォーカス)、絞り(アイリス)がソフトウェアから
    リモートコントロール可能
  • 耐振動 / 耐衝撃 : 10G / 100G
  • IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, IEC 60068-2-29 試験規格準拠
  • Pythonでの制御に対応(aravis、harvesters)
  • 内部メモリレコーディング対応1GBバッファ搭載
  • カラーでもビニング可能なTrueColorBinning対応
  • NVIDIA Jetsonシリーズ、Raspberry Pi対応

アルゴ取扱いのBaumer(バウマー)社のVLXT-650.I.EFはGpixel製の高画質CMOSを搭載し、解像度9344×7000で18fpsの高速取り込みが可能です。Baumerの堅実な設計が小型ながらも安定した動作を提供します。

本モデルはキヤノン一眼レフカメラのレンズ(Canon EFマウントレンズ)がそのまま使用いただけます。

またピント(フォーカス)、絞り(アイリス)について、付属のメーカーソフトウェアまたはSDKからリモートコントロールが可能です。

内部メモリへのレコーディングも可能な大容量バッファが確実で安定したデータ転送を提供。シーケンサーによる遅延レスのパラメータ切り替えにより多彩なタスク撮影も可能です。

高温でも動作可能な高耐熱設計と温度監視センサーが高温環境下での安定した動作を提供し、より負荷の高い環境化への適応性も考慮されています。

PLCとの連携を意識した高電圧対応のマルチプルデジタルI/Oも搭載。PWM制御可能な照明コントローラを4ch内蔵しており、連続点灯で72W、ストロボ発光で最大120Wまで対応可能です。

※レンズは別売りです。


解像度 9344 × 7000:モノクロ
9344 × 7000:カラー
階調 8 / 10 / 12  ビット対応 (12ビットADC)
ダイナミックレンジ 66dB(typical)
センサ CMOS Gpixel:GMAX3265
センサフォーマット 2.3”フォーマット
ピクセルサイズ 3.2μm × 3.2μm
シャッター方式 グローバルシャッター
フレームレート
(fps)
  • 解像度
    モノクロ
    カラー
  • 9344×7000
    18
    18
  • 4096×3072
    52
    52
  • 3840×2160
    74
    74
  • 1920×1080
    146
    146
  • 800×600
    258
    258
  • 352×288
    514
    514
露光制御 20μsec ~ 60sec (1μsec単位で指定可能)
ゲイン制御 0~44dB
内蔵メモリバッファ 1024MB(メモリレコーディング対応)
JumboFrame機能 9000Byteまで対応
オペレーションモード トリガーモード / フリーランモード
機能 シーケンサー / タイマー / カウンター / 欠陥画素補正
LUT / パケット再送 / Chunk / EventsMessage
パーシャルスキャン 縦横任意指定可能
 モノクロ:横は32画素ずつ、縦は1画素ずつ
 カラー :横は16画素ずつ、縦は2画素ずつ
ビニング
(TrueColorBinning対応)
2 × 2
イメージフォーマット モノクロ:Mono8 / Mono10 / Mono12 / Mono12p
カラー:BayerRG8 / BayerRG10 / BayerRG12 / BayerRG12p
    Mono8 / Mono10 / Mono12 / Mono12p / RGB8 / BGR8
外部入力(デバウンサー対応) レベル検知(0~30VDC / 3~10mA)
Low:0 ~ 4.5VDC / High:11 ~ 30VDC
外部出力 アクティブ, High or Low
12 ~ 48VDC / max=1.5A
PWM出力 最大パルス幅:1秒
最大瞬間電流:2.5A(デューティ比:40%)

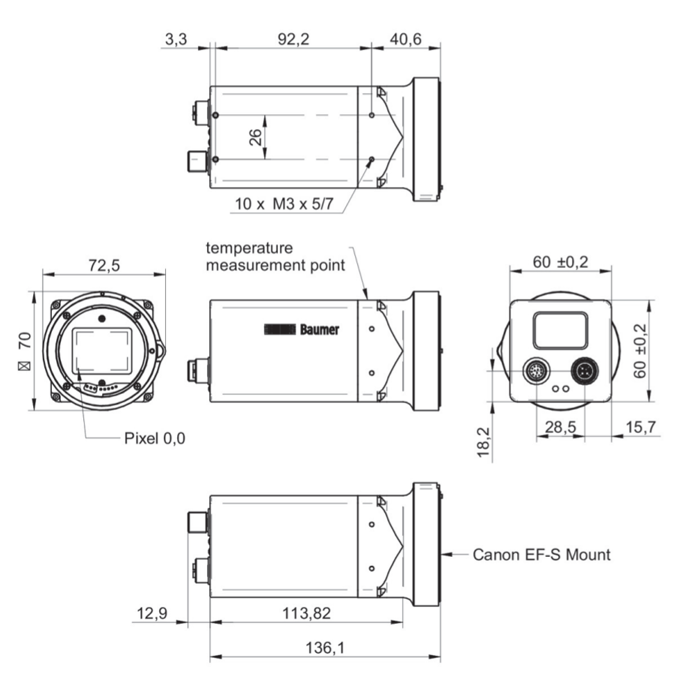

サイズ 60mm × 60mm × 136.1mm
重量 485g
インターフェース
10 Gigabit Ethernet
5 Gigabit Ethernet
2.5 Gigabit Ethernet
Gigabit Ethernet
Fast Ethernet
(10000 Mbits/sec)
(5000 Mbits/sec)
(2500 Mbits/sec)
(1000 Mbits/sec)
(100 Mbits/sec)
IPアドレス設定 固定IP / DHCP / LLA
レンズマウント Canon EFマウント(M58マウントモデルはこちら
コネクタ M12-8pin:Ethernet
M12-12pin:電源+トリガー入出力
電源 / 消費電力 電源 24VDC / 13.7W:モノクロ、 14.3W:カラー
使用環境温度 / 湿度 動作時 -30 ~ +70℃ / 10% ~ 90% 結露しないこと
耐振動 / 耐衝撃 10G / 100G
IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, IEC 60068-2-29 試験規格準拠
MTBF 24年@45℃、15年@60℃
SDK
(カメラに付属)
Baumer-GAPI:C/C++,C#,VB.Net
neoAPI:Python,C/C++,C#
API GigE Vision、GenICam準拠
対応
サードパーティソフト
Zebra Aurora Vision
・MVTec:HALCON(8.0.2以上)
・NI:LabView(Vision Acquisition Software8.2.1以上)
・Cognex:VisionPro(5.0以上)
・Matrox:MIL(8.0以上)
・MathWorks:MATLAB(R2010b以上)
・Python Harvesters(Python3.4~3.7、64bit OS)
・Python aravis(Python3以上、64bit OS)
Norpix:StreamPix
OS 32/64bit:Windows(8.1以降のWindowsOS)
32/64bit:Linux(全ディストリビューション)
ARM NVIDIA:各Jetsonシリーズ対応
RaspberryPi:各RaspberryPiシリーズ対応
その他ARMプロセッサ環境(armhf/aarch64)対応
コンプライアンス CE、RoHS、REACh
▲タブのトップへ戻る
VLXT-650.I.EF
▲タブのトップへ戻る
商品コード(型番) 構成/内容 価格
カメラ VLXT-650M.I.EF 10GigEカメラ・EFマウント・モノクロ・6500万画素 お問い合わせ
VLXT-650C.I.EF 10GigEカメラ・EFマウント・カラー・6500万画素 お問い合わせ
電源用ACアダプタ
&トリガーケーブル
AC24V.2-M12-I 24VDC VCXG.I/VLXT用ACアダプタ
12pin-M12コネクタ仕様
25,000円
税込 27,500円
※一括で複数台ご検討の場合は別途ご相談ください。


専用LANケーブル
商品コード(型番) 構成/内容 価格
CAM12.X8-5m CAT6A 高屈曲LANケーブル(5m)
IP67用M12コネクタ仕様
40,000円
税込 44,000円
CAM12.X8-10m CAT6A 高屈曲LANケーブル(10m)
IP67用M12コネクタ仕様
50,000円
税込 55,000円
CAM12.X8-15m CAT6A 高屈曲LANケーブル(15m)
IP67用M12コネクタ仕様
60,000円
税込 66,000円
CAM12.X8-20m CAT6A 高屈曲LANケーブル(20m)
IP67用M12コネクタ仕様
70,000円
税込 77,000円
トリガーケーブル(先バラ)
商品コード(型番) 構成/内容 価格
ESG 34JP0200GS 12pin-M12コネクタ付き
電源&トリガ用ケーブル 2m(先バラ)
20,000円
税込 22,000円
ESG 34JP0500GS 12pin-M12コネクタ付き
電源&トリガ用ケーブル 5m(先バラ)
25,000円
税込 27,500円
ESG 34JP1000GS 12pin-M12コネクタ付き
電源&トリガ用ケーブル 10m(先バラ)
30,000円
税込 33,000円
ESG 34JP2000GS 12pin-M12コネクタ付き
電源&トリガ用ケーブル 20m(先バラ)
55,000円
税込 60,500円
10GigE対応NICカード
商品コード(型番) 構成/内容 価格
  ZVA-Intel_X550-T2_10GbE_Serv_Adapter Intel 10GigE X550 DualPort PCIe3.0 x4
※VLXTシリーズの全モデルに対応、2ポート
お問い合わせ
マウントアダプタ・ヒートシンク
商品コード(型番) 構成/内容 価格
Mounting Adapter Type B(Tripod) 三脚固定用マウントアダプタ 7,000円
税込 7,700円
小型ヒートシンク Heat Sink Type A 小型ヒートシンク(48 × 33 × 16.5mm) 7,000円
税込 7,700円
大型ヒートシンク Heat Sink Type B 大型ヒートシンク(50 × 50 × 40mm) 7,000円
税込 7,700円
VLXT.I.EF用レンズ保護チューブ
商品コード(型番) 構成/内容 価格
Tube Adapter E M92 hard anodized M92レンズチューブ用ベース VLXT.I.EF用 40,000円
税込 44,000円
Tube M92 hard anodized M92レンズチューブ(アクリル)
φ95 mm × 70 mm
25,000円
税込 27,500円
Tube Module 6 mm M92 hard anodized M92用延長チューブ 6mm 20,000円
税込 22,000円
Tube Module 12 mm M92 hard anodized M92用延長チューブ 12mm 20,000円
税込 22,000円
Tube Module 36 mm M92 hard anodized M92用延長チューブ 36mm 25,000円
税込 27,500円
ソフトウェア
商品コード(型番) 構成/内容 価格
StreamPix9 マルチ制御対応汎用レコーディングソフト サイト参照


※注意事項

  • イーサネットポートはマルチギガビットイーサネットのため接続するNICに応じて速度が決まります。
  • Output端子はPWM使用時のみ2.5Aまで利用可能です。
  • 10GigEカメラのデータ取り込みには高いCPU性能が必要です。推奨CPUはIntelCore i7以上の性能です。
    例:Intel Core i7-7820X利用時で約5%程度のCPU負荷がかかります。
