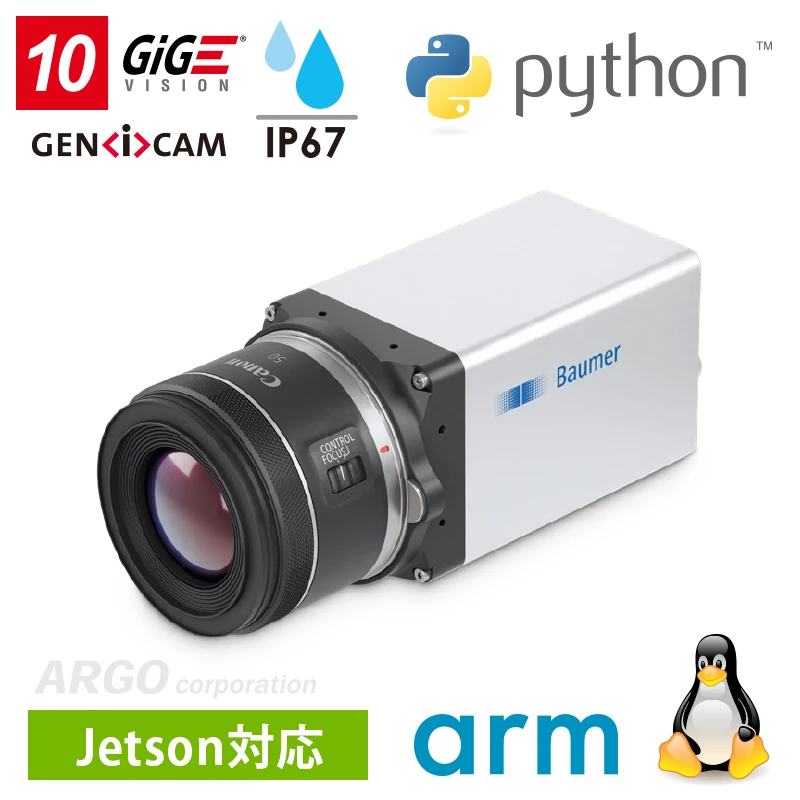

高性能10GigEカメラ キヤノンRFマウント
Baumer（バウマー）社製

製品名

VLXT-650M.I.RF / VLXT-650C.I.RF

CMOS 9344 × 7000 @ 18fps　6500万画素 モノクロ or カラー


  • キヤノンRFマウント（一眼レフ対応）の10GigEカメラ
  • 産業用10GigEカメラ
アルゴ取扱いのBaumer社産業用GigEカメラ・VCXGシリーズへのリンク
アルゴ取扱いのBaumer社産業用USB3.0カメラ・VCXUシリーズへのリンク
Baumer社ダウンロードサイトへのリンク
point
  • マルチギガビットイーサネット対応10GigEカメラ
  • 9344×7000 @ 18fps 高画質CMOSセンサ搭載
  • キヤノン一眼レフカメラのレンズがそのまま使用可能
  • ピント（フォーカス）、絞り（アイリス）がソフトウェアから
    リモートコントロール可能
  • 耐振動 / 耐衝撃 ： 10G / 100G
  • IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, IEC 60068-2-29 試験規格準拠
  • Pythonでの制御に対応（aravis、harvesters）
  • 内部メモリレコーディング対応１GBバッファ搭載
  • カラーでもビニング可能なTrueColorBinning対応
  • NVIDIA Jetsonシリーズ、Raspberry Pi対応
カタログPDF

アルゴ取扱いのBaumer（バウマー）社のVLXT-650.I.RFはGpixel製の高画質CMOSを搭載し、解像度9344×7000で18fpsの高速取り込みが可能です。Baumerの堅実な設計が小型ながらも安定した動作を提供します。

本モデルはキヤノン一眼レフカメラのレンズ（Canon RFマウントレンズ）がそのまま使用いただけます。

またピント（フォーカス）、絞り（アイリス）について、付属のメーカーソフトウェアまたはSDKからリモートコントロールが可能です。

内部メモリへのレコーディングも可能な大容量バッファが確実で安定したデータ転送を提供。シーケンサーによる遅延レスのパラメータ切り替えにより多彩なタスク撮影も可能です。

高温でも動作可能な高耐熱設計と温度監視センサーが高温環境下での安定した動作を提供し、より負荷の高い環境化への適応性も考慮されています。

PLCとの連携を意識した高電圧対応のマルチプルデジタルI/Oも搭載。PWM制御可能な照明コントローラを4ch内蔵しており、連続点灯で72W、ストロボ発光で最大120Wまで対応可能です。

※レンズは別売りです。

  • 仕様
  • 価格
    商品コード/注意事項
商品コード （型番） VLXT-650M.I.RF（モノクロ） / VLXT-650C.I.RF（カラー）
解像度 9344 × 7000
階調 8 / 10 / 12  ビット対応 (12ビットADC)
センサ CMOS Gpixel：GMAX3265
センサフォーマット 2.3”フォーマット
ピクセルサイズ 3.2μm × 3.2μm
シャッター方式 グローバルシャッター
フレームレート（fps） 18fps
露光制御 20μsec ～ 60sec （１μsec単位で指定可能）
ダークノイズ（※） 4.71 e-（モノクロ）/　5.41 e-（カラー）
飽和容量（※） 10171 e-（モノクロ）/　11619 e-（カラー）
ダイナミックレンジ（※） 65.67 dB（モノクロ）/　65.74 dB（カラー）
SNR（※） 40.1 dB（モノクロ）/　40.7 dB（カラー）
量子効率（※） 61.3 % @ 534 nm（モノクロ）
45.5 % @ 476 nm, 56.4 % @ 534 nm, 37.1 % @ 631 nm（カラー）
ゲイン制御 0 ～ 44dB
内蔵メモリバッファ 1024MB（メモリレコーディング対応）
JumboFrame機能 9000Byteまで対応
オペレーションモード トリガーモード / フリーランモード
機能 シーケンサー / タイマー / カウンター / 欠陥画素補正
LUT / パケット再送 / Chunk / EventsMessage
パーシャルスキャン 縦横任意指定可能
　モノクロ：横は32画素ずつ、縦は1画素ずつ
　カラー　：横は16画素ずつ、縦は2画素ずつ
ビニング
（TrueColorBinning対応）		 2 × 2
イメージフォーマット モノクロ：Mono8 / Mono10 / Mono12 / Mono12p
カラー　：BayerRG8 / BayerRG10 / BayerRG12 / BayerRG12p
　　　　　Mono8 / Mono10 / Mono12 / Mono12p / RGB8 / BGR8
外部入力（デバウンサー対応） レベル検知（0～30VDC / 3～10mA）
Low：0 ～ 4.5VDC / High：11 ～ 30VDC
外部出力 アクティブ, High or Low
12 ～ 48VDC　/ max=1.5A
PWM出力 最大パルス幅:１秒
最大瞬間電流：2.5A（デューティ比:40％）
サイズ 60mm × 60mm × 112.1mm
重量 485g
インターフェース
10 Gigabit Ethernet　
Gigabit Ethernet　
Fast Ethernet　
（10000 Mbits/sec）
（1000 Mbits/sec）
（100 Mbits/sec）
IPアドレス設定 固定IP / DHCP / LLA
レンズマウント Canon RFマウント（M58マウントモデルはこちら）

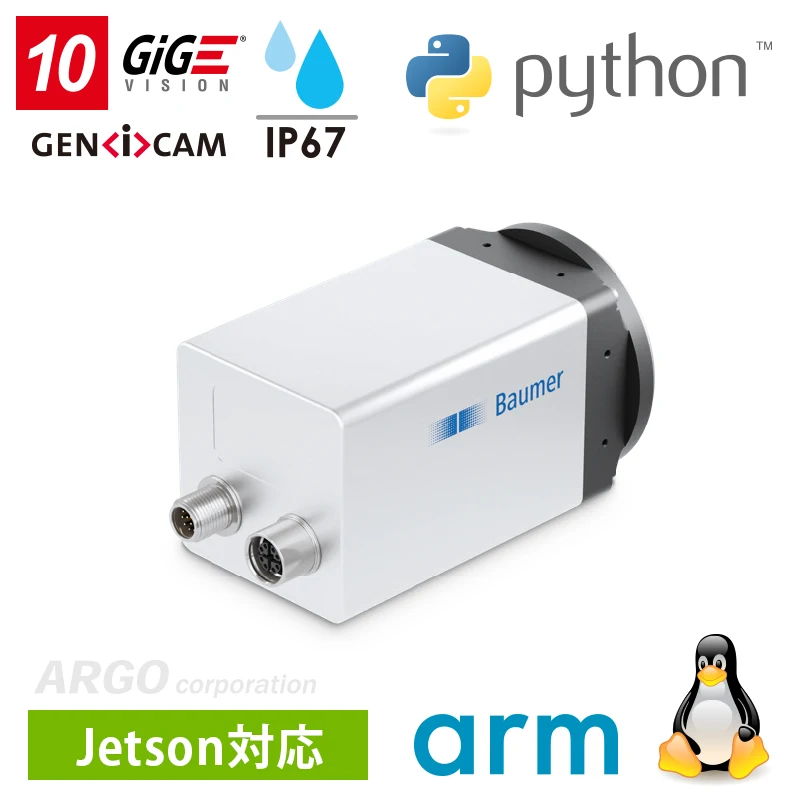

コネクタ M12-8pin：Ethernet
M12-12pin：電源+トリガー入出力
電源 / 消費電力 電源 24VDC / 15.75W：モノクロ、カラー
使用環境温度 / 湿度 動作時 -30 ～ +70℃ / 10% ～ 90% 結露しないこと
耐振動 / 耐衝撃 10G / 100G
IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, IEC 60068-2-29 試験規格準拠
SDK
（カメラに付属）		 Baumer-GAPI：C/C++,C#,VB.Net
neoAPI：Python,C/C++,C#
API GigE Vision、GenICam準拠
対応
サードパーティソフト		 ・Zebra Aurora Vision
・MVTec：HALCON（8.0.2以上）
・NI：LabView（Vision Acquisition Software8.2.1以上）
・Cognex：VisionPro（5.0以上）
・Matrox：MIL（8.0以上）
・MathWorks：MATLAB（R2010b以上）
・Python Harvesters（Python3.4～3.7、64bit OS）
・Python aravis（Python3以上、64bit OS）
・Norpix：StreamPix
OS 32/64bit：Windows（8.1以降のWindowsOS）
32/64bit：Linux（全ディストリビューション）
ARM NVIDIA：各Jetsonシリーズ対応
Raspberry Pi：各Raspberry Piシリーズ対応
その他ARMプロセッサ環境（armhf/aarch64）対応
コンプライアンス CE
  • （※）EMVA1288より
▲タブのトップへ戻る
商品コード（型番） 構成/内容 価格
カメラ VLXT-650M.I.RF 10GigEカメラ・RFマウント・モノクロ・6500万画素 お問い合わせ
VLXT-650C.I.RF 10GigEカメラ・RFマウント・カラー・6500万画素 お問い合わせ
電源用ACアダプタ
＆トリガーケーブル		 AC24V.2-M12-I 24VDC VCXG.I/VLXT用ACアダプタ
12pin-M12コネクタ仕様		 30,000円
税込 33,000円
※一括で複数台ご検討の場合は別途ご相談ください。


専用LANケーブル
商品コード（型番） 構成/内容 価格
CAM12.X8-3m CAT6A 高屈曲LANケーブル（3m）
M12コネクタ仕様		 20,000円
税込 22,000円
CAM12.X8-5m CAT6A 高屈曲LANケーブル（5m）
IP67用M12コネクタ仕様		 45,000円
税込 49,500円
CAM12.X8-10m CAT6A 高屈曲LANケーブル（10m）
IP67用M12コネクタ仕様		 55,000円
税込 60,500円
CAM12.X8-15m CAT6A 高屈曲LANケーブル（15m）
IP67用M12コネクタ仕様		 65,000円
税込 71,500円
CAM12.X8-20m CAT6A 高屈曲LANケーブル（20m）
IP67用M12コネクタ仕様		 75,000円
税込 82,500円

トリガーケーブル（先バラ）
商品コード（型番） 構成/内容 価格
CAM12.A12-2m 12pin-M12コネクタ付き
電源&トリガ用ケーブル 2m（先バラ）		 20,000円
税込 22,000円
CAM12.A12-5m 12pin-M12コネクタ付き
電源&トリガ用ケーブル 5m（先バラ）		 25,000円
税込 27,500円
CAM12.A12-10m 12pin-M12コネクタ付き
電源&トリガ用ケーブル 10m（先バラ）		 30,000円
税込 33,000円
CAM12.A12-20m 12pin-M12コネクタ付き
電源&トリガ用ケーブル 20m（先バラ）		 55,000円
税込 60,500円

10GigE対応NICカード
商品コード（型番） 構成/内容 価格
  ZVA-Intel_X550-T2_10GbE_Serv_Adapter Intel 10GigE X550 DualPort PCIe3.0 x4
※VLXTシリーズの全モデルに対応、2ポート		 お問い合わせ

マウントアダプタ・ヒートシンク
商品コード（型番） 構成/内容 価格
Mounting Adapter Type B(Tripod) 三脚固定用マウントアダプタ 10,000円
税込 11,000円
Heat Sink Type A 小型ヒートシンク（48 × 33 × 16.5mm） 10,000円
税込 11,000円
Heat Sink Type B 大型ヒートシンク（50 × 50 × 40mm） 10,000円
税込 11,000円

ソフトウェア
商品コード（型番） 構成/内容 価格
StreamPix マルチ制御対応汎用レコーディングソフト サイト参照



※注意事項

  • イーサネットポートはマルチギガビットイーサネットのため接続するNICに応じて速度が決まります。
  • Output端子はPWM使用時のみ2.5Aまで利用可能です。
  • 10GigEカメラのデータ取り込みには高いCPU性能が必要です。推奨CPUはIntelCore i7以上の性能です。
    例：Intel Core i7-7820X利用時で約５%程度のCPU負荷がかかります。
▲タブのトップへ戻る
データシート VLXT-650M.I.RF データシート（英語版） PDF [PDF形式：640KB]
EMVA1288レポート（英語版） PDF [PDF形式：251KB]
VLXT-650C.I.RF データシート（英語版） PDF [PDF形式：640KB]
EMVA1288レポート（英語版） PDF [PDF形式：349KB]
CADデータ VLXT-650M.I.RF ZIP [ZIP形式：521KB]
VLXT-650C.I.RF ZIP [ZIP形式：521KB]
マニュアル VLXT.I（.EF, .JP） / VLXT.FO / VLXN.I.JP シリーズ ユーザーマニュアル（英語版） PDF [PDF形式：14MB]
