CXP2 6.25Gbps 1ch Thuderbolt 3.0 コンバータ
Predatorシリーズ
製品名
KY-FGP-II-TB
製品名
KY-FGP-II-TB
外付け接続で可搬性と柔軟性を実現するThunderbolt 3.0モデル
- シングルリンク構成（１カメラ接続）
- 最大6.25Gbps/リンクの高速データ転送（CXP-6対応）
- Thunderbolt 3.0接続による外部インターフェース
- 512MB DDR3フレームバッファ搭載
- 最大850MB/sの持続データ転送帯域
- PoCXP（Power over CoaXPress）対応、最大 13 W 給電
- 柔軟なGPIOインターフェース（トリガ、エンコーダ、露光等）
- Micro-BNC コネクタ採用による堅牢なカメラインターフェース
- 複数カメラおよび複数フレームグラバー間の同期に対応
- Windows/Linux/Jetpack 向け GUI/SDK サポート（SDK 付属/ダウンロード可）
- GenICam / GenTL 準拠 API サポート（C / Python / .NET など）
- Optronis社 CoaXPressカメラ CyclonePlusシリーズ 対応

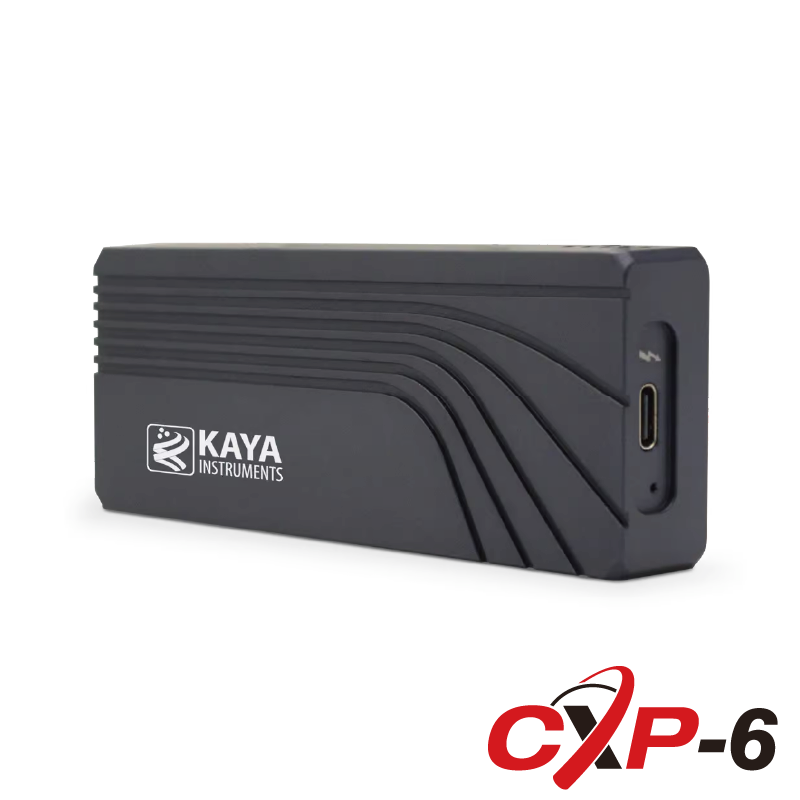

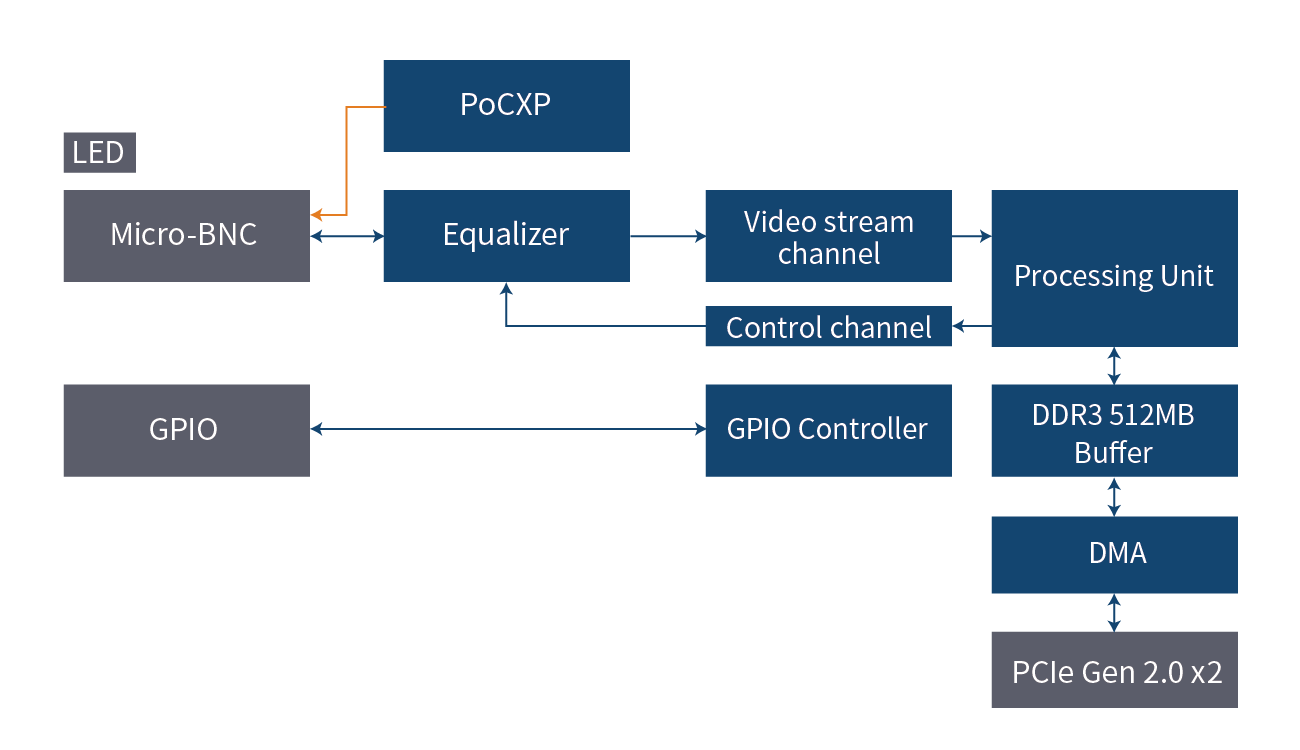

KAYA Instruments社のKY-FGP-II-TBはThunderbolt 3.0インターフェースに対応した外付け型のコンバーターです。CoaXPress v2.1に準拠し、最大6.25Gbpsの高速データ転送と安定した画像取得を実現します。512MBのオンボードメモリと高効率DMAにより、高負荷な画像処理環境にも対応可能です。PoCXPによるカメラ給電、柔軟なGPIO、エンコーダ・タイマ機能を備え、精密なトリガ制御や同期処理が可能です。PoCXPによるカメラ電源供給にも対応し、シンプルかつ高効率なシステム構築を実現します。Windows・Linux・Jetpack に対応した GUI／SDK を備えており、産業用マシンビジョン、検査装置、航空宇宙・防衛用途などの高信頼な画像取得システムに適したフレームグラバーです。
| 商品コード（型番） | KY-FGP-II-TB |
|---|---|
| フォームファクター | Thunderbolt 3.0 |
| フォーマット | 外部 Thunderbolt 3.0 エンクロージャー |
| 冷却方式 | ファン冷却 |
| 実装 | スタンドアロン |
| コネクタ | 1x Micro-BNC コネクタ：CoaXPress v2.1 インターフェース用 |
| サイズ | 133 mm (L) × 45 mm (D) × 22 mm (H) |
| 重量 | 164 g |
| ホストバス | |
| 規格 | PCI Express 2.0 |
| リンク幅 | 2レーン（1レーン時は性能制限あり） |
| リンク速度 | 5.0 GT/s（PCI Express 2.0） |
| 最大ペイロードサイズ | 256バイト |
| DMA | 64 ビット対応、スキャッタ／ギャザー転送対応、物理アドレス対応（GPU へのダイレクト転送） |
| 最大転送帯域 | 1,000 MB/s |
| 実効（持続）転送帯域 | 850 MB/s（ホストPCのマザーボード仕様に依存） |
| 消費電力 | 10 W（カメラおよび I/O 出力電力を除く） |
| カメラ / ビデオ入力 | |
| 対応インターフェース規格 | CoaXPress v2.1（CoaXPress 1.0、1.1、1.1.1、2.0 と下位互換） |
| ステータスLED |
各カメラコネクタに１個の２色ステータス LED システムステータス LED ×2 |
| 接続可能カメラ数 | 最大１台 |
| １カメラあたりのリンク数 | 最大１リンク |
| １カメラあたりのストリーム数 | 最大１ストリーム |
| １フレームグラバあたりの 総ストリーム数 |
最大１ストリーム |
| カメラ間同期 | 対応 |
| ラインカメラ対応 | 対応 |
| カメラ合計転送レート | 6.3 Gbit/s |
| 対応CXPダウンリンク速度 | 1.25 Gbit/s（CXP-1）、2.5 Gbit/s（CXP-2）、3.125 Gbit/s（CXP-3）、5 Gbit/s（CXP-5）、6.25 Gbit/s（CXP-6） |
| 対応アップリンク速度 | 低速 20.83 Mbps（CXP-1～CXP-6） |
| 最大ストリームパケットサイズ | 8,192 バイト |
| 最大ライン幅 | 16,384 pixel |
| 最大画像サイズ | 2 GB |
| 電源供給（PoCXP） |
・PoCXP セーフパワー対応 ・各CoaXPressコネクタあたり 24 V DC / 13 Wの安定化電源供給 ・PoCXP デバイス検出および自動給電開始 ・過負荷／短絡保護機能 ・オンボード 12V から 24V DC/DCコンバータ搭載 ・補助電源入力コネクタへの +12V電源接続必要 |
| 対応カメラ | エリアカメラ：モノクロ、カラー（RGB / Bayer CFA）、シングルタップ（1X-1Y）プログレッシブスキャン、 シングルタップ（1X-1Y）インターレース ラインスキャンカメラ：モノクロ、カラー（RGB） |
| 対応カメラ ピクセルフォーマット |
・Raw ・Mono8, Mono10, Mono12, Mono14, Mono16 ・BayerXX8, BayerXX10, BayerXX12, BayerXX14, BayerXX16 where XX = GR, RG, GB, or BG ・RGB8, RGB10, RGB12, RGB14, RGB16 ・RGBA8, RGBA10, RGBA12, RGBA14, RGBA16 ・YUV411_8, YUV411_10, YUV411_12, YUV411_14, YUV411_16 ・YUV422_8, YUV422_10, YUV422_12, YUV422_14, YUV422_16 ・YUV444_8, YUV444_10, YUV444_12, YUV444_14, YUV444_16 ・YCbCr601_411_8, YCbCr601_411_10, YCbCr601_411_12, YCbCr601_411_14, YCbCr601_411_16 ・YCbCr601_422_8, YCbCr601_422_10, YCbCr601_422_12, YCbCr601_422_14, YCbCr601_422_16 ・YCbCr601_444_8, YCbCr601_444_10, YCbCr601_444_12, YCbCr601_444_14, YCbCr601_444_16 |
| エリアカメラ制御 | |
| トリガー | ・露光制御を含む非同期リセットカメラの高精度制御 ・カメラ露光と読み出しのオーバーラップ動作に対応 ・エンコーダまたはタイマからのトリガ入力に対応 ・外部ハードウェアトリガに対応（遅延設定、フィルタ、トリガ間引き機能付き） |
| ストロボ | ・ストロボ光源に対するストロボ発光タイミングの高精度制御 ・早出し／遅延ストロボパルスに対応 |
| ラインカメラ制御 | |
| スキャン/ページトリガー | ・スキャン開始および終了トリガの高精度制御 ・外部ハードウェアトリガ対応（遅延設定・フィルタ機能付き） ・エンコーダからのトリガ入力に対応 ・ライン欠落のない連続取得（無限取得）に対応 |
| ライントリガ | ・クアドラチャモーションエンコーダに対応 ・プログラム可能なフィルタ設定 ・取得方向の選択および逆走補正機能 |
| ラインストロボ | ストロボ光源に対するストロボ発光位置の高精度制御 |
| オンボード画像処理 | |
| オンボードメモリ | 512MB DDR3 |
| ベイヤー・デモザイク | Full 16ビット解像度対応（バイリニア ３×３） |
| カラー変換 | Full16ビット解像度対応（18ビット係数テーブル） （色空間変換、ゲイン／オフセット調整） |
| デシメーション | Line skip |
| 追加機能 | 10／12／14ビットデータを16ビットへ展開（LSB 揃え） |
| フレームタイムスタンプ | 64ビット（8ns 分解能） |
| データストリーム統計 | 各種測定機能 （フレームレート、CRC エラー数、受信／ドロップフレーム数、受信／ドロップパケット数、テストパケット数） |
| イベント通知・カウント | 各種イベント発生時にアプリケーションへ通知可能 （新規取得バッファ、I/Oイベント、タイマーイベント、エンコーダイベント） |
| ソフトウェア | |
| 対応OS |
・Microsoft Windows 10 / 11（64ビット） ・Windows 10 / 11 対応の署名済み・認証済みカーネルドライバ ・Linux 向けカーネルドライバ（ソースコード提供、インストール時に自動コンパイル） ・Ubuntu 20.04 / 22.04 / 24.04 で動作確認済み ・NVIDIA Orin AGX（JetPack 6.2） |
| バッファ管理 |
・サーキュラバッファ対応 ・複数フレーム／ラインを単一バッファに蓄積し、CPU負荷を低減 ・柔軟なバッファキュー制御 ・DMA によるシステムメモリへのダイレクトバッファ転送 |
| API | ・GenICam, GenTL プロデューサライブラリ（ANSI C / Python / .NET 対応） ・ISO準拠Cランタイムで使用可能な x86-64 動的ライブラリ ・x86-64 アプリケーション開発に対応 ・Matlab、HALCON、Cognex、LabVIEW 用プラグインモジュール ・すべてのフレームグラバで共通・統一された分かりやすいAPIを提供 ・対応言語向けAPI関数の実用的なサンプルを同梱 ・API使用例を含むドキュメントを提供 |
| GUI |
・Windows / Linux 対応 GUI 提供 ・複数カメラの表示および設定に対応 ・画像／動画の録画および再生機能 |
| デバッグ機能 | ・イベントログ機能 ・統計カウンタ表示 |
| GeniCam | ・GenICam 3.2 対応 ・カメラおよびフレームグラバーの全パラメータ設定に対応 |
| 環境条件 | |
| 使用環境温度 | 0°C ～ +50°C（動作時）、0°C ～ +55°C（保管時） |
| 使用環境湿度 | 10% ～ 90%（動作時/保管時） 結露しない事 |
| 耐衝撃／耐振動 | － |
| 認証 | |
| Electromagnetic – EMC指令 | 欧州理事会EMC指令 2004/108/EC、米国FCC規則 47 CFR 15 |
| EMC（エミッション規格） | EN 55022:2010 Class B、FCC 47 Part 15 Class B |
| EMC（イミュニティ規格） | EN 55024:2010 Class B、EN 61000-4-3、EN 61000-4-4、EN 61000-4-6 |
| 可燃性 | PCB compliant with UL 94 V-0 |
| RoHS | 欧州連合指令 2011/65/EU（RoHS2）に準拠 |
| REACH | 欧州連合規則 1907/2006に準拠 |
| WEEE | 通常の家庭ごみとは別に廃棄し、地方自治体の規制に従ってリサイクルする必要があります。 |
▲タブのトップへ戻る
▲タブのトップへ戻る
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| CoaXPressボード | KY-FGP-II-TB | CXP2 6.25Gbps 1ch Thuderbolt 3.0 コンバータ | お問い合わせ |
| カメラ | CyclonePlusシリーズ | Optronis社 CoaXPressカメラ | サイト参照 |
| ケーブル | MicroBNC-MicroBNC-CoaXpressケーブル | 50Gbps MicroBNCオス-MicroBNCオス-CoaXpressケーブル ４本セット（3 / 5 / 10/ 15m） |
サイト参照 |
| CXP延長コンバータ | KY-EXT-II | CXP2 20mリピーター | お問い合わせ |
