イベント発生時の画像を残せるパイロメーター(放射温度計)

シリーズ名

CT video

制御回路分離型、可視画像保存、レーザー照準

point
  • 非接触で50 ~ 2200℃の測定
  • 可視カメラ内蔵
  • レーザー照準
  • 制御回路分離型
  • アラーム出力対応

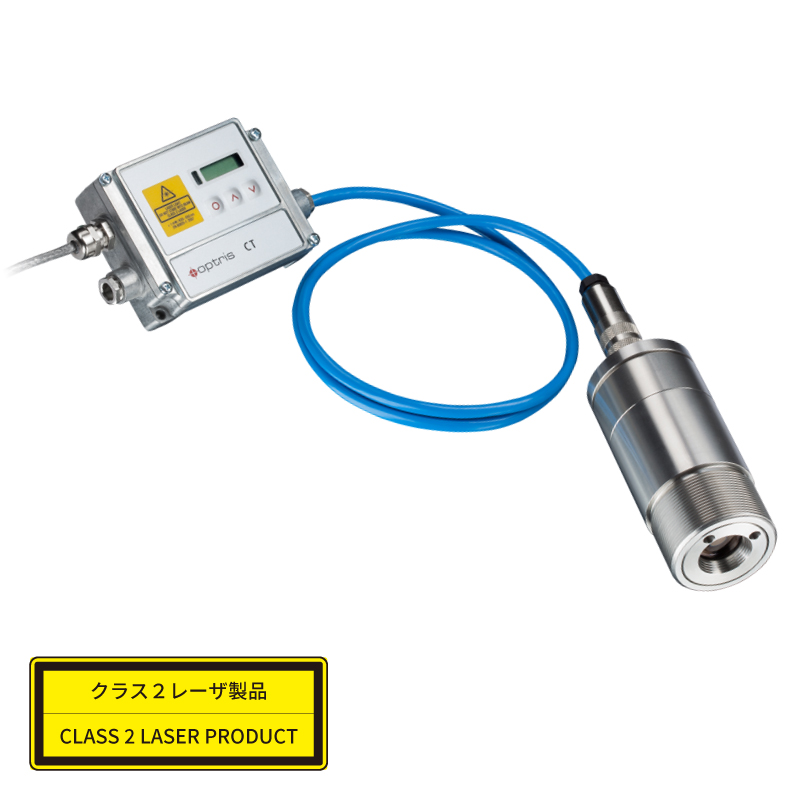

Optris社のCT videoシリーズはセンサーヘッドと制御回路が分かれたパイロメーター(放射温度計)です。

制御回路を分離することでセンサヘッドが温度変化のある環境に置かれても、制御回路が安定した温度の場所にあれば周辺の温度変化の影響を受けにくくなっています。可視カメラも内蔵しておりアラームなどのイベント発生時の画像を接続したPCに保存できます。レーザー照射にて照準を合わせられるので、フォーカス調整が簡単で、測定点がわかりやすいモデルです。

金属やセラミックの温度測定に向いています。

タイプ 1ML 1MH 1MH1 2ML 2MH 2MH1 3ML 3MH 3MH1 3MH2 3MH3
測定温度範囲
(℃)
上限 1050 1800 2200 800 1600 2000 400 600 1000 1500 1800
下限 485 650 800 250 385 490 50 100 150 200 250
可変フォーカス距離
(いずれかを選択)
SFV:200mm ~ 無限遠
CFV:90mm ~ 250mm
測定距離:スポットサイズ
(視野確認ツール)
150:1 300:1 150:1 300:1 60:1 100:1 300:1
波長 1.0μm 1.6μm 2.3μm
応答時間 1ms
測定精度
(@周辺温度25℃)
±(測定値の0.3%+2℃)
繰り返し精度
(@周辺温度25℃)
±(測定値の0.1%+1℃)
温度分解能 0.1K
アナログ出力 0/4 ~ 20mA、0 ~5 /10V
環境対応 IP65
動作環境温度 -20~70℃(センサヘッド)、-20~85℃(制御回路筐体)
保管環境温度 -40 ~ 85℃
湿度 10 ~ 95% 結露しないこと
寸法 センサヘッド:116×50mm、M48 ×1.5、制御回路筐体:89×70×30mm
重量 600g(センサヘッド)、420g(制御回路筐体)
ケーブル
(ヘッド、制御基板間)
3m(標準) , 5m , 10m
ケーブル耐熱 80℃(オプションの耐熱ケーブルは180℃)
振動・衝撃 IEC 68-2-6: 3G, 11 – 200 Hz, IEC 68-2-27: 50G, 11 ms
ソフトウェア CompactConnect(製品付属)
電源 8-36V DC
照準用レーザー 波長635nm、出力約1mW、オンオフ可能、レーザークラス2
可視カメラ 640×480ピクセル、FOV 3.1°×2.4°
校正証明書 有償にて提供可能(本体と同時に注文が必要)
▲タブのトップへ戻る

Basic version

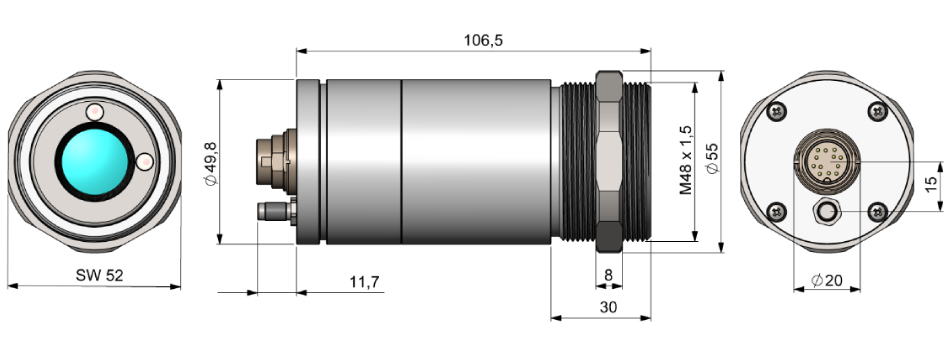

Basic version 寸法図

High temperature version

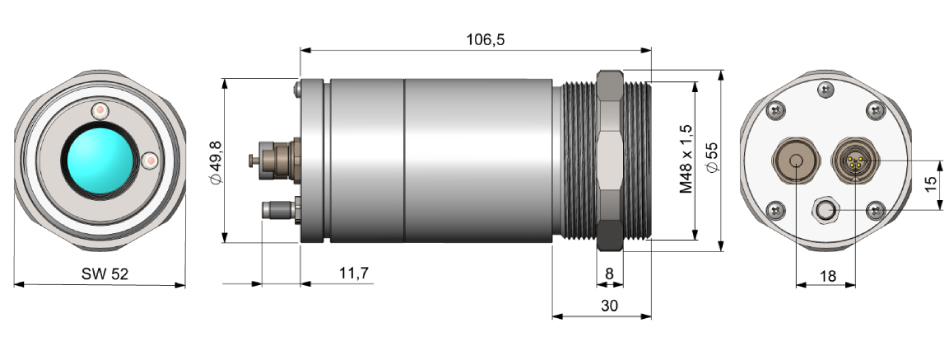

High temperature version 寸法図
▲タブのトップへ戻る

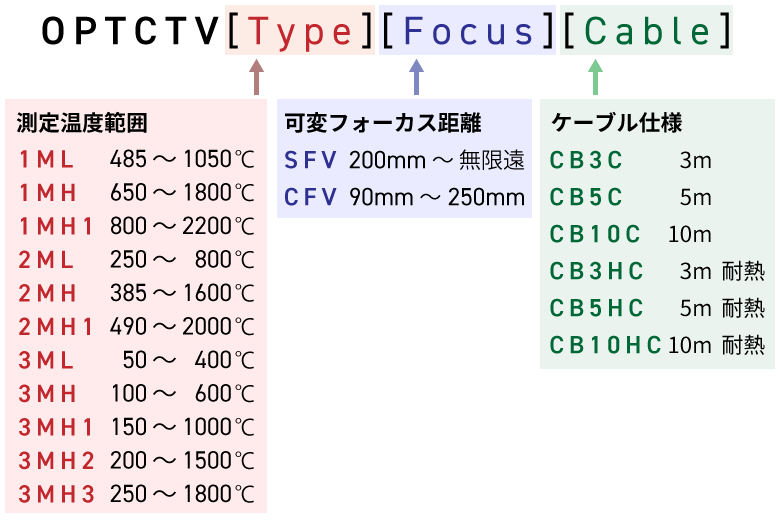

CT video本体の型番 【型番一覧はこちら】

OPTCTV[Type][Focus][Cable]

【型番例】OPTCTV2MLSFVCB3C:CT video 測定温度250~800℃ 200mm~無限遠の可変焦点 ケーブル長3m
