レーザー照準付きパイロメーター（放射温度計）
シリーズ名
CS laser
シリーズ名
CS laser
制御回路一体型、レーザー照準
- 非接触で-30 ～ 1650℃の測定
- レーザー照準
- 制御回路一体型
- アラーム出力対応

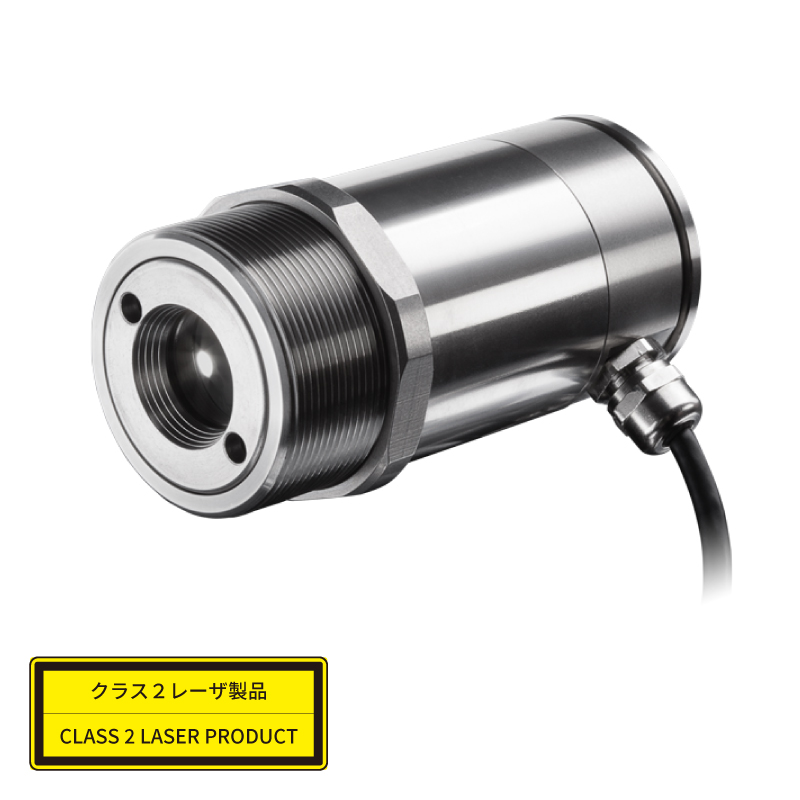

Optris社のCS Laserシリーズはセンサーヘッド内に制御回路を組み込んだ一体型のパイロメーター（放射温度計）です。
制御回路が組み込まれているのでデバイスの数を少なくしたい場合に有効です。 レーザー照射にて照準を合わせられるので、フォーカス調整が簡単で、測定点がわかりやすいモデルです。
IOケーブル（オプション）からアナログ出力、アラーム出力が可能です。
| タイプ | LT | HSLT | 2ML | 2MH |
|---|---|---|---|---|
| 測定温度上限（℃） | 1000 | 150 | 800 | 1600 |
| 測定温度下限（℃） | -30 | -20 | 250 | 385 |
| 測定距離：スポットサイズ （視野確認ツール） |
50：1 | 150：1 | 300：1 | |
| 波長（μm） | ８ ～ 14 | 1.6 | ||
| 応答時間（ms） | 150ms | 10ms | ||
| 測定精度（@周辺温度25℃） | ±1.0℃ または ±1.0％ | ±（測定値の0.3%＋２℃） | ||
| 繰り返し精度（@周辺温度25℃） | ±0.5℃ または ±0.5% | ±0.3℃または±0.3％ | ±（測定値の0.1%＋１℃） | |
温度分解能（NETD）[K] |
0.1K | 0.025K | 0.1K | |
| アナログ出力 | ４ ～ 20mA | |||
| 環境対応 | IP65 | |||
| 動作環境温度 | -20 ～ 85℃ | |||
| 保管環境温度 | -40 ～ 85℃ | |||
| 湿度 | 10 ～ 95％ 結露しないこと | |||

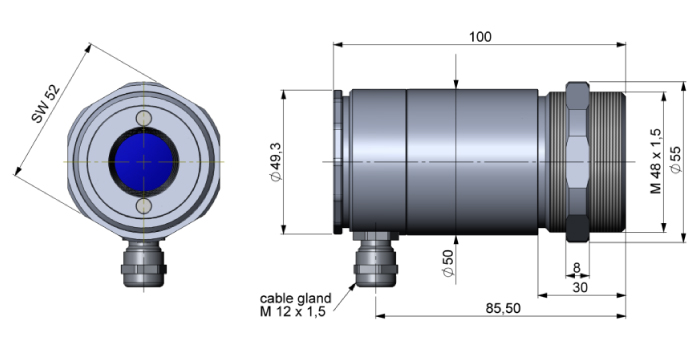

| 寸法 | 100 × 50mm、M48 ×1.5 | |||
| 重量 | 600g | |||
| 振動・衝撃 | IEC 68-2-6: 3G, 11 – 200 Hz, IEC 68-2-27: 50G, 11 ms | |||
| ソフトウェア | CompactConnect（製品付属） | |||
| 電源 | 5-30V DC | |||
| 照準用レーザー | 波長635nm、出力約１mW、オンオフ可能、レーザークラス２ | |||
| 校正証明書 | 有償にて提供可能（本体と同時に注文が必要） | |||
▲タブのトップへ戻る
▲タブのトップへ戻る

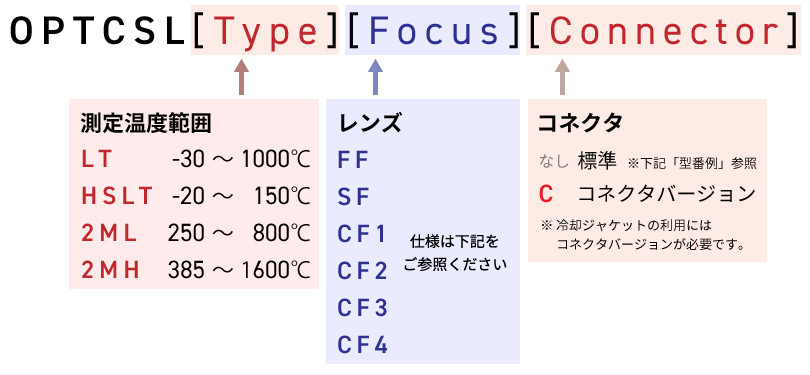

CS laser本体の型番 【型番一覧はこちら】
![OPTCSL[Type][Focus][Connector]](common/img/CSLaser/code.png)
【型番例】OPTCSLLTSF：CS laser -30～1000℃ SFレンズ
レンズ仕様

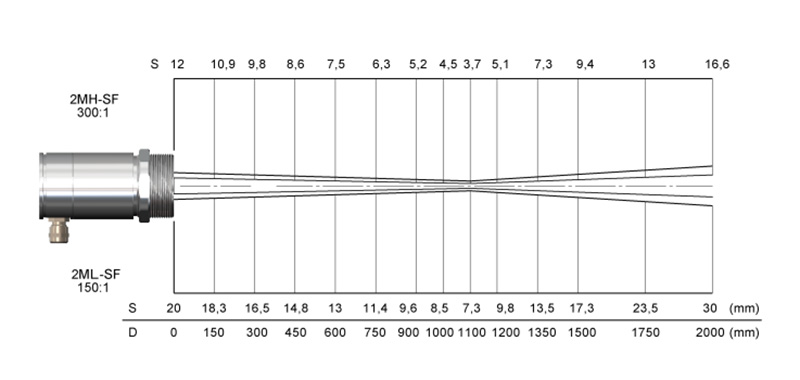

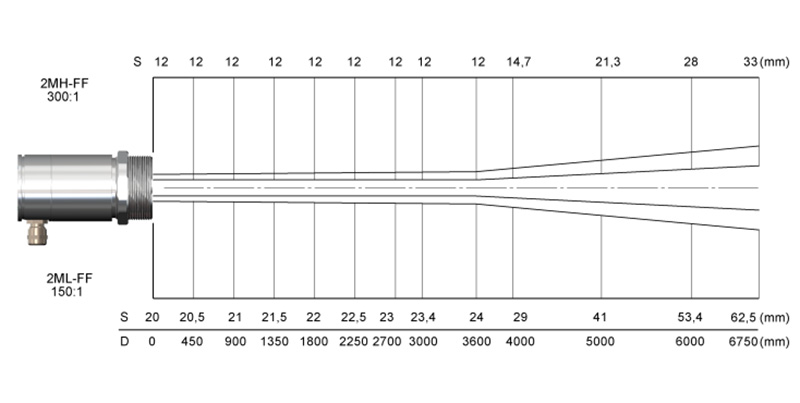

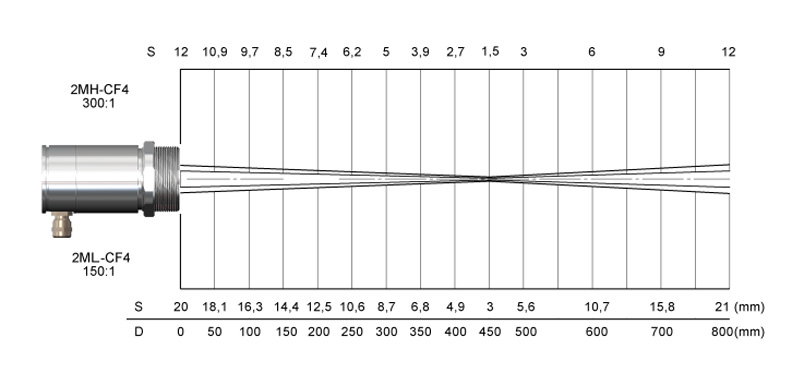

※クリックすると距離と視野のグラフが表示されます。
| 対応タイプ | ||||
|---|---|---|---|---|
LT |
2ML | 2MH | ||
| レンズ スポットサイズ ＠ 距離 （mm） |
FF | 24 ＠ 3600 | 12 ＠ 3600 | |

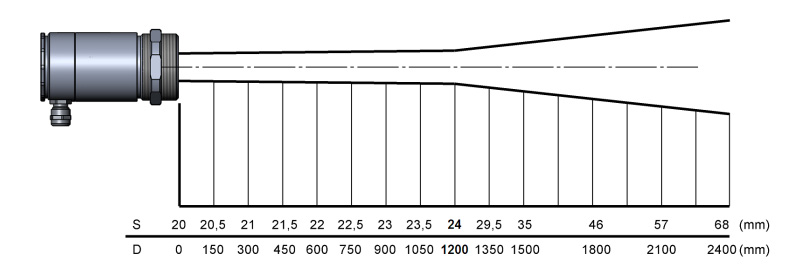

| SF | 24 ＠ 1200 | 7.3 ＠ 1100 | 3.7 ＠ 1100 | |

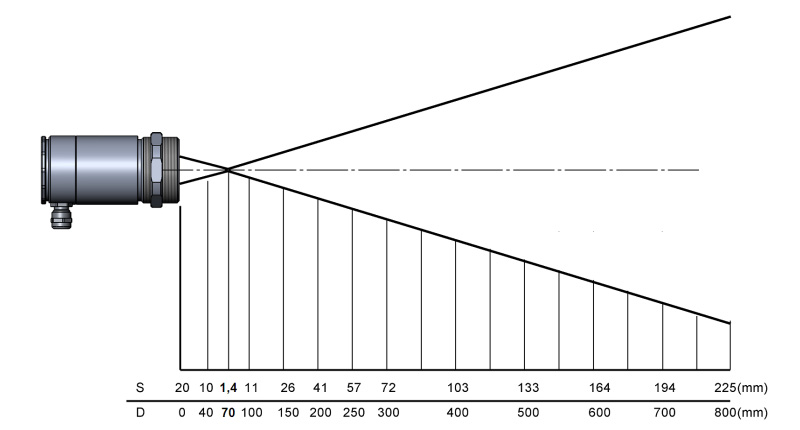

| CF1 | 1.4 ＠ 70 | |||

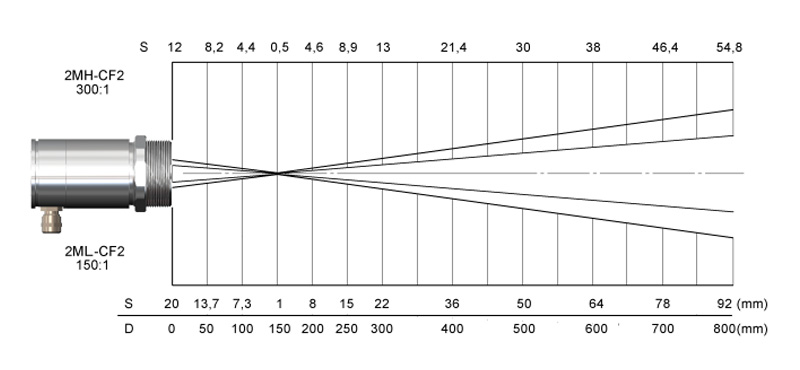

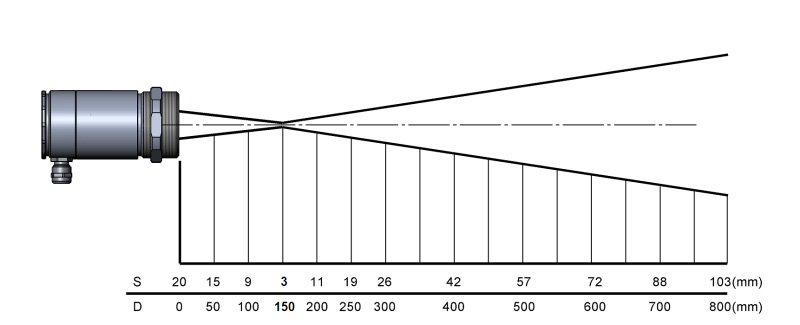

| CF2 | ３ ＠ 150 | １ ＠ 150 | 0.5 ＠ 150 | |

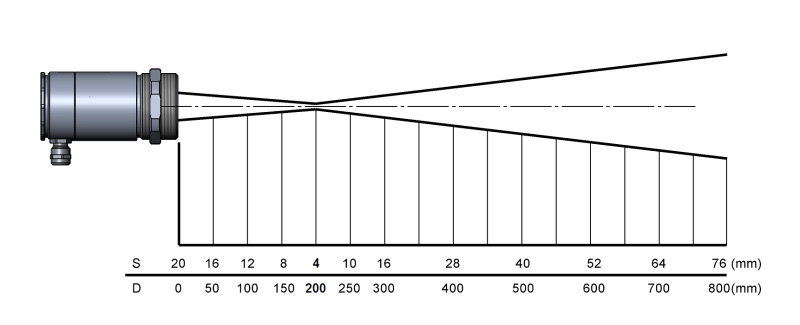

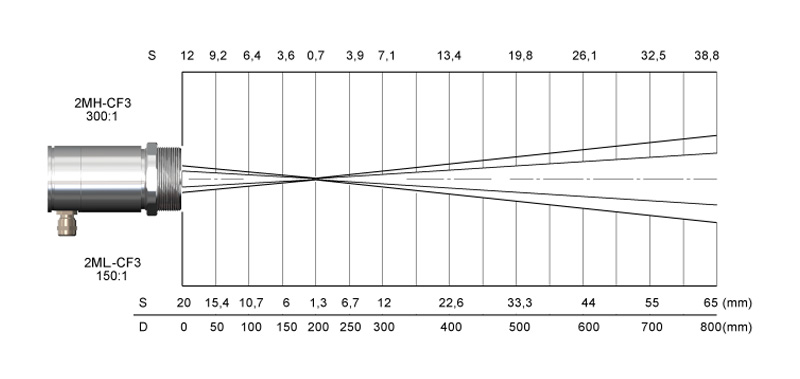

| CF3 | ４ ＠ 200 | 1.3 ＠ 200 | 0.7 ＠ 200 | |

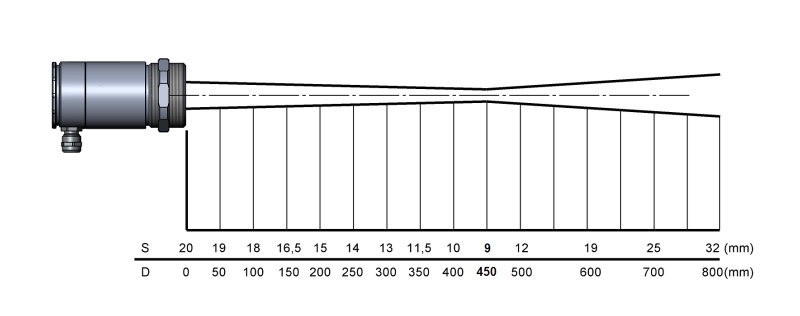

| CF4 | ９ ＠ 450 | ３ ＠ 450 | 1.5 ＠ 450 | |
コネクタバージョン用ケーブル型番
| 商品コード（型番） | 内容 | 価格 |
|---|---|---|
| ACCTLCB3C | ３m | お問い合わせ |
| ACCTLCB3HC | ３m、耐熱 | お問い合わせ |
| ACCTLCB3FC | ３m、可動 | お問い合わせ |
| ACCTLCB8C | ８m | お問い合わせ |
| ACCTLCB8HC | ８m、耐熱 | お問い合わせ |
| ACCTLCB8FC | ８m、可動 | お問い合わせ |
| ACCTLCB15C | 15m | お問い合わせ |
| ACCTLCB15HC | 15m、耐熱 | お問い合わせ |
| ACCTLCB15FC | 15m、可動 | お問い合わせ |
