カメラ CHEETAHシリーズ

耐環境性に優れた高速/高画質CMOSカメラ
USB3.0カメラ CHEETAHシリーズ 環境温度:-40℃~+85℃

  • 600万~2500万画素のモデルをラインナップ
  • 優れた耐環境性能:-40°C to +85°C Operating
  • ユニークな機能
    WDR/デュアルビデオ/ピクセルアベレージング ※一部モデル
  • 多彩なトリガー・I/O機能
  • NIR感度強化モデル有り ※一部モデル
  • 高品質・高画質なOn Semiconductor社製センサー採用
  • USB3Vision準拠

IMPERX社のCheetahシリーズは耐環境性に優れた高速/高画質USB3.0カメラです。

600万~2500万画素のモデルをラインナップ。-40℃~+85℃の使用環境温度。低ノイズかつ優れたNIR感度を持ち、WDR(ワイドダイナミックレンジモード)やデュアルビデオなどユニークな機能も多数備えています。

マシンビジョンに限らず、航空/宇宙、交通監視、ロボティクスや空撮用途など様々なアプリケーションに適用いただけます。

より高速なCameraLinkモデルもございます。

※レンズは別売りです。


  商品コード(型番) 解像度
@フレーム/秒
センサー
メーカー
センサー シャッター フォーマット
U3V-C2880M-RC0
U3V-C2880C-RC0
2832×2128
@55fps
On Semiconductor
KAC-06040
CMOS
1”
グローバル
ローリング
モノクロ
カラー
U3V-C4080M-RF0
U3V-C4080C-RF0
4000×3000
@29fps
On Semiconductor
KAC-12040
CMOS
4/3”
グローバル
ローリング
モノクロ
カラー
U3V-C4180M-RF0
U3V-C4180C-RF0
U3V-C4180N-RF0
4096×3072
@29fps
On Semiconductor
PYTHON 12K
CMOS
4/3”
グローバル モノクロ
カラー
NIR強化
U3V-C4181M-RF0
U3V-C4181C-RF0
U3V-C4181N-RF0
4096×4096
@22fps
On Semiconductor
PYTHON 16K
CMOS
APS-H
グローバル モノクロ
カラー
NIR強化
U3V-C5180M-RF0
U3V-C5180C-RF0
U3V-C5180N-RF0
5120×5120
@15fps
On Semiconductor
PYTHON 25K
CMOS
APS-H
グローバル モノクロ
カラー
NIR強化
▲タブのトップへ戻る

WDR(ワイドダイナミックレンジモード)


WDR機能 OFF

WDR機能 ON

上記のサンプル画像の様に、明るい領域と暗い領域を1度の撮影で取得できます。1フレーム中のピクセルごとの露光時間を制御しWDR画像を取得するので、リアルタイムかつ動きによるブレもありません(PC側で複数の取得画像を利用したソフトウェア合成によるWDR画像生成とは異なります)。

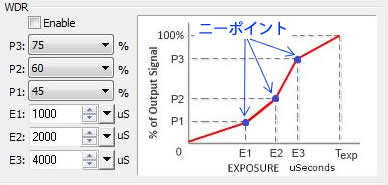

ニーポイント(しきい値)は最大3つまで設定可能です。

※対応モデル:U3V-C2880M-RC0/U3V-C2880C-RC0U3V-C4080M-RF0/U3V-C4080C-RF0


デュアルビデオ

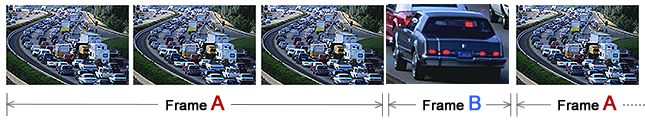

Frame A と Frame B 、異なる設定内容で連続して画像取得することが可能です。


≪設定項目≫
露光時間 / フレーム数 / AOI / サブサンプリング / WDR / ゲイン / オフセット
≪出力方法≫
【マニュアル】
 Frame Aのみ、もしくはFrame Bのみを連続出力する。
【オート】
 Frame AをX枚、続いてFrame BをY枚を繰り返し出力する。
【トリガー】
 トリガー入力でFrame AをX枚、続いてFrame BをY枚出力する。その後、次のトリガー入力を待つ。
【割り込みトリガー】
 Frame Aを連続出力。トリガー入力次第Frame BをY枚出力。その後Frame A連続出力に戻る。

※対応モデル:U3V-C2880M-RC0/U3V-C2880C-RC0U3V-C4080M-RF0/U3V-C4080C-RF0


ピクセルアベレージング

近接するピクセル値を平均化することにより、ノイズを低減させます。
4x か 9x を選択可能。カラーモデルも同様に対応可能です。

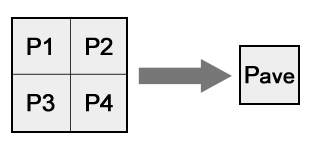

例:モノクロ 4x

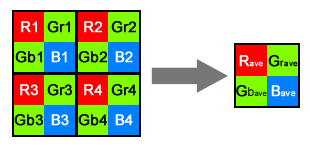

例:カラー 4x

※対応モデル:U3V-C2880M-RC0/U3V-C2880C-RC0U3V-C4080M-RF0/U3V-C4080C-RF0

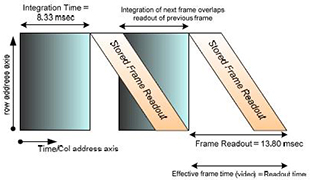

GS / RS シャッターモード切替

GS(グローバルシャッタ)とRS(ローリングシャッタ)を比較した場合、RSはGSと比べ読み出しノイズや暗電流を低く抑えることができます。暗い環境で画像取得をする場合、ノイズを抑えることができるRSの使用をお勧めします。読み出し速度が速いため、多くの場合対象物が動いても、ほとんど影響はありません。
※ 高速で動く対象物や精密な測定用途ではGSをご使用ください。


Global Shutter

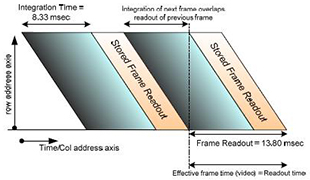

Rolling Shutter

※対応モデル:U3V-C2880M-RC0/U3V-C2880C-RC0U3V-C4080M-RF0/U3V-C4080C-RF0

▲タブのトップへ戻る
▲タブのトップへ戻る
商品コード(型番) 構成/内容 価格(税別)
カメラ U3V-C2880M-RC0 600万画素 / USB3 / モノクロ / CMOS / Cマウント お問い合わせ
U3V-C2880C-RC0 600万画素 / USB3 / カラー / CMOS / Cマウント お問い合わせ
U3V-C4080M-RF0 1200万画素 / USB3 / モノクロ / CMOS / Fマウント お問い合わせ
U3V-C4080C-RF0 1200万画素 / USB3 / カラー / CMOS / Fマウント お問い合わせ
U3V-C4180M-RF0 1200万画素 / USB3 / モノクロ / CMOS / Fマウント お問い合わせ
U3V-C4180C-RF0 1200万画素 / USB3 / カラー / CMOS / Fマウント お問い合わせ
U3V-C4180N-RF0 1200万画素 / USB3 / モノクロ / ENIR / CMOS / Fマウント お問い合わせ
U3V-C4181M-RF0 1600万画素 / USB3 / モノクロ / CMOS / Fマウント お問い合わせ
U3V-C4181C-RF0 1600万画素 / USB3 / カラー / CMOS / Fマウント お問い合わせ
U3V-C4181N-RF0 1600万画素 / USB3 / モノクロ / ENIR / CMOS / Fマウント お問い合わせ
U3V-C5180M-RF0 2500万画素 / USB3 / モノクロ / CMOS / Fマウント お問い合わせ
U3V-C5180C-RF0 2500万画素 / USB3 / カラー / CMOS / Fマウント お問い合わせ
U3V-C5180N-RF0 2500万画素 / USB3 / モノクロ / ENIR / CMOS / Fマウント お問い合わせ
オプション PS12V04A 12VDC電源アダプター(I/Oコネクタ付) \15,000.-
DFG-USB3.0-2M USB3.0ケーブル 2m \3,000.-
CA-USB30-AmB-BLS/3 USB3.0ロックコネクタ付きケーブル 3m \4,000.-
CA-USB30-AmB-BLS/10 USB3.0ロックコネクタ付きケーブル 10m \15,000.-

※注意事項

  • 外部電源からの電力供給が別途必要です。
