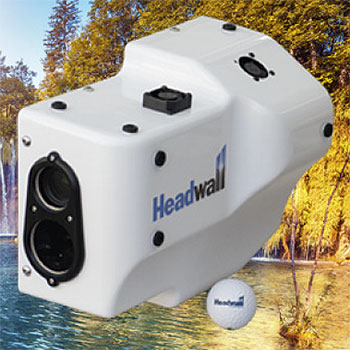

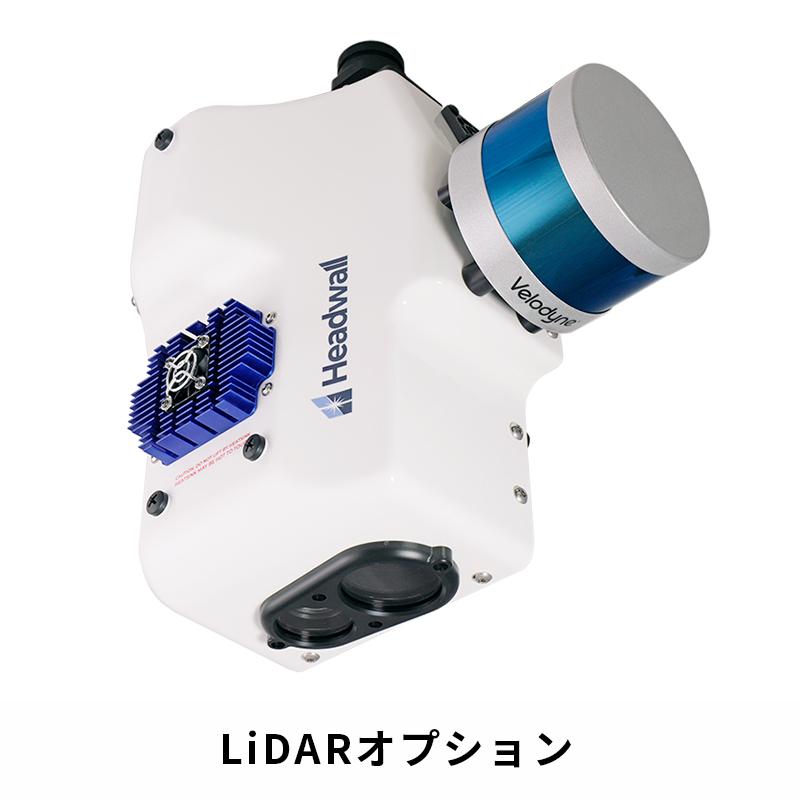

カメラ Hyperspec-CoAligned

ハイパースペクトルセンサー・イメージ分光カメラ
可視-赤外線短波長域 VNIR-SWIR 400-2500nm用
広波長域対応モデル ハイパースペクトルカメラ

  • 可視域-赤外線短波長400-2500nmの
    長域に対応したセンサー
  • S-CMOS、MCT(HgCdTe)ディテクターを採用
  • 用途を選ばず幅広いアプリケーションに対応
  • 高効率凸型Grating収差補正機能搭載
  • 反射型分光エンジン(特許)
  • アパーチャーF/2.5
  • 波長/空間ROIに対応

Headwall Photonics社の”Hyperspec-CoAligned” センサーは、S-CMOSセンサーとMCTディテクターを搭載しており、可視域400nmから赤外線短波長2500nmの広波長域に対応したイメージ分光用センサーカメラです。

独自の高効率凸型グレーティング・収差補正機能を用いた反射型分光エンジン(特許)は、高いオプティカルスループットと波長分解能を提供します。低迷光で高いS/Nを達成し、波長収差ゼロレベルを実現しました。単なる分光カメラとしてではなく、分光センサーとして幅広く高度なアプリケーションに応用が可能です。

※搭載カメラは予告無く変更される場合があります
※レンズは別売りです

仕様

商品コード(型番) Hyperspec-CoAligned
波長レンジ VNIR400-1000nm SWIR900-2500nm
波長サンプリング間隔(SSI) 2.2nm 6nm
半値幅(FWHM) 6nm 8nm
波長解像度 271バンド 267バンド
空間解像度 640
最大フレームレート 330fps > 100fps
検出器 CMOS Stirling-cooled MCT(HgCdTe)
ピクセルサイズ 6.5×6.5μm 24×24μm
インターフェイス Dual GigE
ROI 有り
分光エンジン 高効率凸型Grating・収差補正機能搭載反射型分光エンジン(特許)
Aperture F/2.5
出力階調 12bit 14bit
スリット幅 20μm
Smile収差補正 有り
Keystone収差補正 有り
重量 2.83kg
付属品 スリット、電源、ケーブル、マニュアル、校正証明書

価格

  商品コード(型番) 構成内容 価格(税別)
ハイパー
スペクトルセンサー
Hyperspec-CoAligned 400-2500nmセンサー/GigE お問い合わせ
オプション Software ソフトウェア お問い合わせ

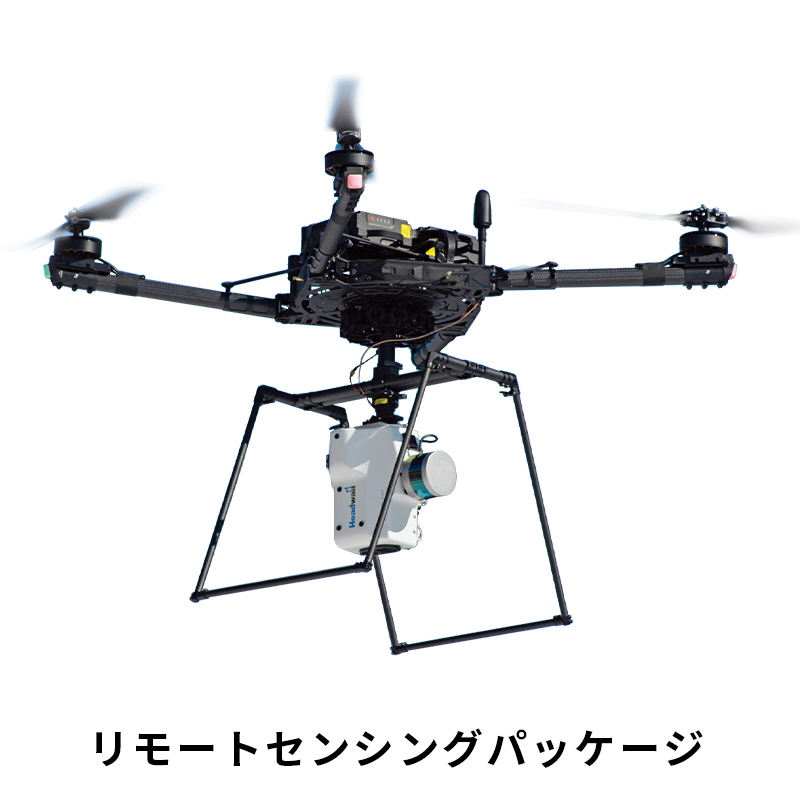

RS-Package リモートセンシングパッケージ お問い合わせ

※注意事項

  • センサーの標準レンズマウントはCマウントとなります。
  • OEMカスタム設計についてはお問い合わせください。

資料

  • Headwall Photonics イメージ分光の原理
  • Headwall Photonics アプリケーション
  • Headwall Photonics ソフトウェア
  • リモートセンシングパッケージへのリンク
  • ラボラトリーパッケージ
  • フィールドパッケージ
  • Headwall Photonics オプション一覧
