産業用スマートハイパースペクトルイメージング
シリーズ名
EVK HELIOSシリーズ
シリーズ名
EVK HELIOSシリーズ
マシンビジョン・赤外ハイパースペクトルカメラ
- プッシュブルーム（ラインスキャン）式ハイパースペクトルカメラ
- 近赤外・短波赤外930-1700nmの測定に対応
- 空間分解能 320/640ピクセル
- 波長分解能 248バンド
- ROI機能で波長を絞って高速撮影が可能
- 光学補正済みのスペクトルデータ
- GiGE Visionインターフェイス
- 産業用対応の堅牢設計
EVK DI Kerschhaggl社のEVK HELIOSシリーズは、プッシュブルーム（ラインスキャン）方式のハイパースペクトルイメージングカメラです。近赤外（NIR）・短波赤外（SWIR）930-1700nmの波長域で248バンドの波長が取得でき、 化学組成の異なる材料を非接触・非破壊的な方法で識別することができます。
EVK HELIOS ECシリーズは光学補正済みのスペクトルデータを提供し、ユーザーが独自のデータ分析ツールを使用したり、EVK ALPHAエッジコンピューターと組み合わせて利用でき、インラインでの選別や分析をリアルタイムで行えるシステムとなります。
EVK HELIOS EQシリーズは、多変量スペクトルデータ解析技術を用いた分類機能を搭載し、リアルタイムで分類データを出力することができます。オールインワンデバイスとして、システムへの迅速かつ容易なインテグレーションに最適です。

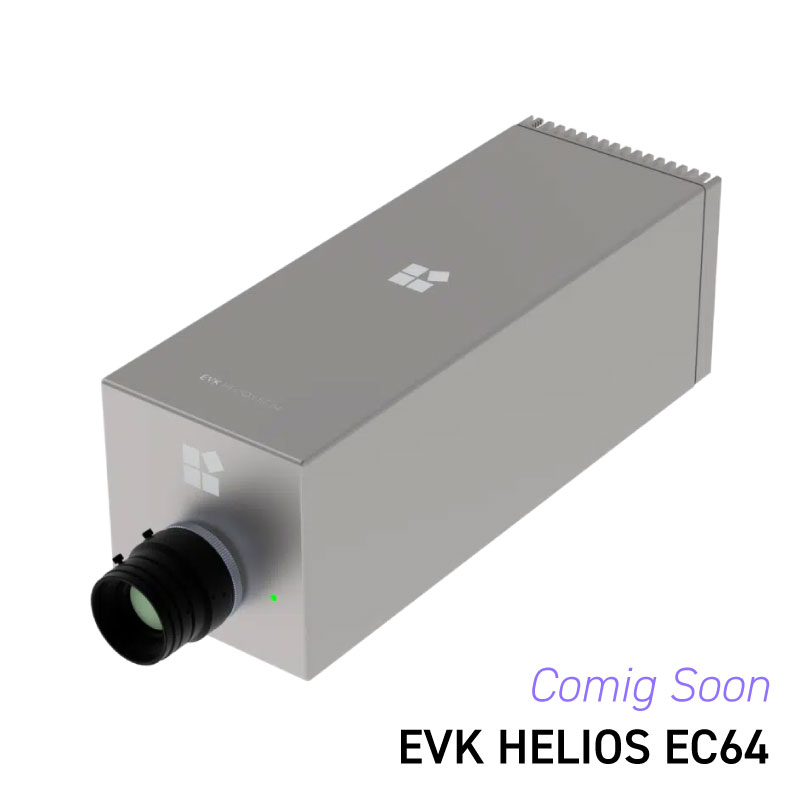

| モデル名 |  EVK HELIOS EC64 Coming soon |

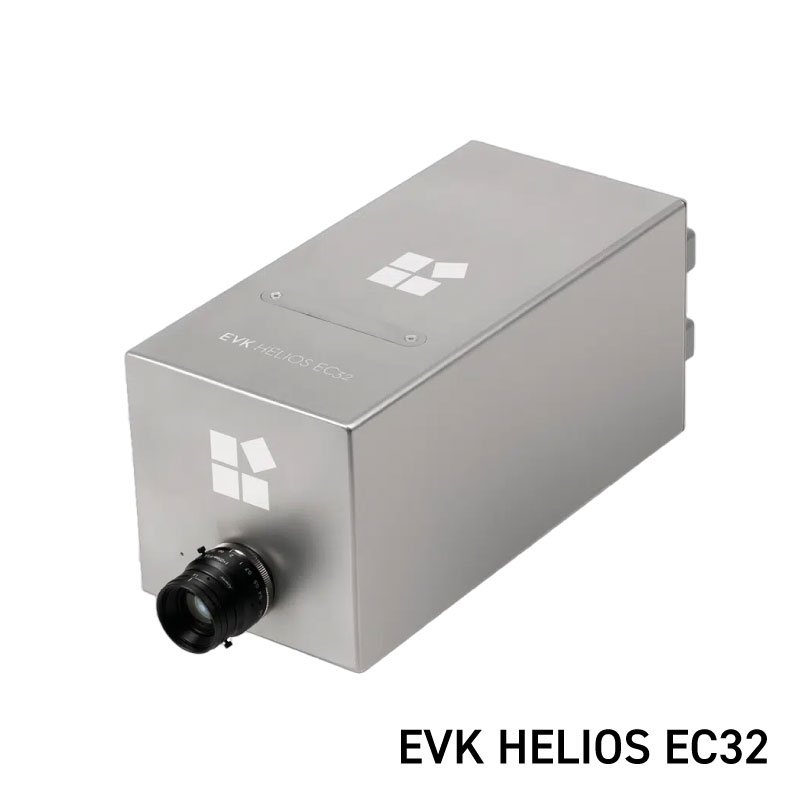

 EVK HELIOS EC32 |

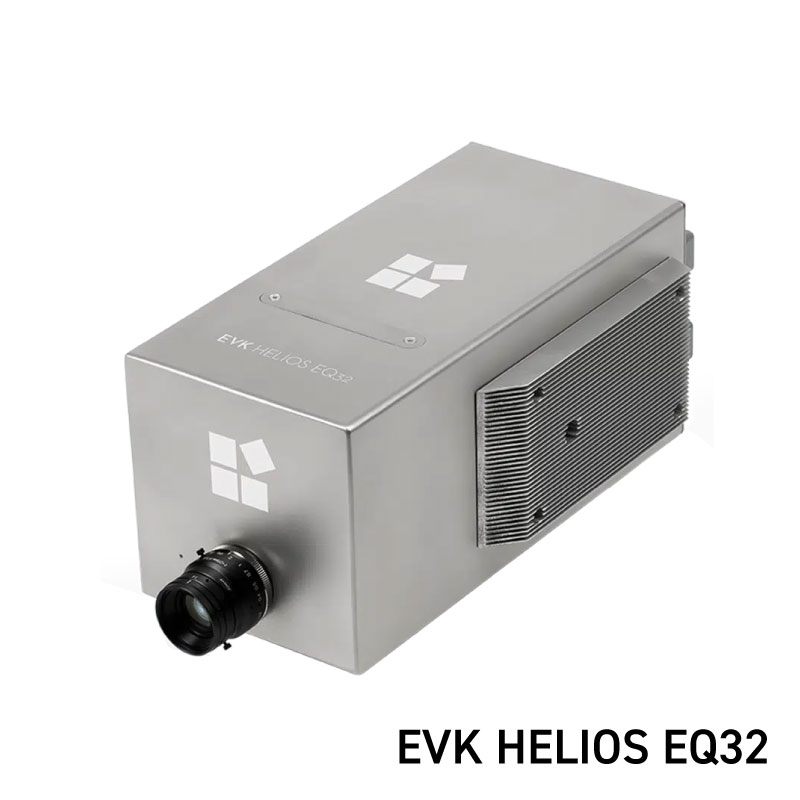

 EVK HELIOS EQ32 |
|---|---|---|---|
| 波長レンジ | 930 ～ 1700nm | 929 ～ 1702nm ±2nm | |
| ラインスキャンレート （全波長） |
>700Hz | 446Hz | |
| ラインスキャンレート （ROI） |
最大3.8kHz | ||
| 波長分解能（FWHM） | ≦6.8 nm | ||
| 波長サンプリング | 3.1nm | ||
| センサー空間解像度 | 640 | 320 | |
| 出力空間解像度 | 312 | ||
| 波長解像度 | 248 | ||
| ピクセルサイズ | 30 × 30µm | ||
| レンズマウント | Ｃマウント | ||
| レンズ | 6 , 8 , 12 , 16 , 25 , 35mm | ||
| スリット幅 | 60µm | ||
| インターフェイス | GiGE Vision（GV） ※設定/データストリームをサポート |
||
| トリガー入力 | RS-485 | ||
| 寸法 | 約141 × 141 × 326mm | ||
| 重量 | 約7.8kg | ||
| 入力電圧 | 18-36V DC | ||
| 消費電力 | 最大24W、Typ. 8W | ||
| 保護規格 | IP54 | ||
| 動作温度 | 0ºC ～ +45ºC | ||
| 保管温度 | -25ºC ～ +75ºC | ||
| 湿度 | 8 ～ 80％ | ||
| 出力データ | 高品質なキャリブレーション済み スペクトルデータ （12ビット GigE-Vision） |
高品質なキャリブレーション済み スペクトルデータ （12ビット GigE-Vision） |
|
| Mono8分類データEVK Class32 | |||
| 3x 8Bit RGB 分類データEVK EC3/EVK QCI | |||
▲タブのトップへ戻る
| 商品コード（型番） | 構成内容 | 価格 | |
|---|---|---|---|
| ハイパースペクトル カメラ |
EVK HELIOS EC64 | EVK HELIOS EC64 ハイパースペクトルカメラ 930-1700nm | Coming soon |
| EVK HELIOS EC32 | EVK HELIOS EC32 ハイパースペクトルカメラ 930-1700nm | お問い合わせ | |
| EVK HELIOS EQ32 | EVK HELIOS EQ32 ハイパースペクトルカメラ 930-1700nm | お問い合わせ | |
データ処理ユニット |
EVK ALPHA G100 | EVK ALPHA G100 リアルタイムデータ処理ユニット | お問い合わせ |
| ソフトウェア | EVK SQALAR | EVK SQALAR データ分析ソフトウェア | お問い合わせ |
| EVK STREAM SUPERVISOR | EVK STREAM SUPERVISOR モニタリングソフトウェア | お問い合わせ | |
| レンズ | BKO-20063 | 固定焦点NIRレンズ 6mm, f/1.8, Cマウント | お問い合わせ |
| BKO-20001 | 固定焦点NIRレンズ 8mm, f/1.4, Cマウント | お問い合わせ | |
| BKO-20002 | 固定焦点NIRレンズ 12mm, f/1.4, Cマウント | お問い合わせ | |
| BKO-20003 | 固定焦点NIRレンズ 16mm, f/1.4, Cマウント | お問い合わせ | |
| BKO-20004 | 固定焦点NIRレンズ 25mm, f/1.4, Cマウント | お問い合わせ | |
| BKO-20005 | 固定焦点NIRレンズ 35mm, f/1.4, Cマウント | お問い合わせ |
