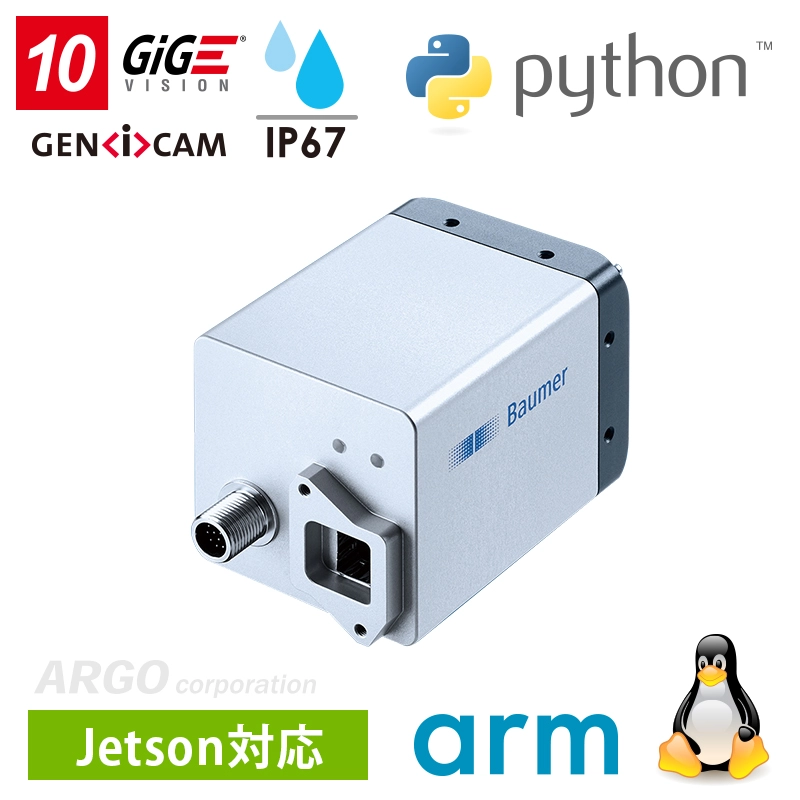

高性能10GigEカメラ Baumer(バウマー)社製

製品名

VLXT-31M.I / VLXT-31C.I

CMOS 2048 × 1536 @ 215fps 300万画素 モノクロ or カラー


  • Baumer社の高性能10GigEカメラ
  • IP67防水防塵対応用のレンズ保護チューブも販売
  • IP67対応ハウジングの産業用10GigEカメラ
  • SFP対応モデルあり
アルゴ取扱いのBaumer社カメラ・VCXGシリーズへのリンク
アルゴ取扱いのBaumer社カメラ・VCXUシリーズへのリンク
Baumer社 PTP対応 カメラとは
アプリケーションノート一覧
point
  • マルチギガビットイーサネット対応10GigEカメラ
  • 2048×1536 @ 215fps 高画質CMOSセンサー搭載
  • 高ダイナミックレンジ:71dB
  • 耐振動 / 耐衝撃 : 10G / 100G
  • IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, IEC 60068-2-29 試験規格準拠
  • Pythonでの制御に対応(aravis、harvesters)
  • 短露光時間モードで1μsecでの撮影可能
  • 内部メモリレコーディング対応1GBバッファ搭載
  • カラーでもビニング可能なTrueColorBinning対応
  • 防水防塵IP67対応ハウジングを採用
  • 4chPWM対応照明コントローラ内蔵
  • NVIDIA Jetsonシリーズ、Raspberry Pi対応

アルゴ取扱いのBaumer(バウマー)社のVLXT-31.IはSony製の高画質CMOS Pregiusを搭載し、解像度2048×1536で215fpsの高速取り込みが可能です。Baumerの堅実な設計が小型ながらも安定した動作を提供します。

内部メモリへのレコーディングも可能な大容量バッファが確実で安定したデータ転送を提供。シーケンサーによる遅延レスのパラメータ切り替えにより多彩なタスク撮影も可能です。

高温でも動作可能な高耐熱設計と温度監視センサーが高温環境下での安定した動作を提供し、IP67ハウジングを採用した事で防塵・防水性能も完備。より負荷の高い環境化への適応性も考慮されています。

PLCとの連携を意識した高電圧対応のマルチプルデジタルI/Oも搭載。PWM制御可能な照明コントローラを4ch内蔵しており、連続点灯で72W、ストロボ発光で最大120Wまで対応可能です。

※レンズは別売りです。


解像度 2048 × 1536:モノクロ
2048 × 1536:カラー
階調 8 / 10 / 12  ビット対応(12ビットADC)
ダイナミックレンジ 71dB(typical)
センサ CMOS Sony:IMX252(Exmor/Pregius)
センサフォーマット 1/1.8”フォーマット
ピクセルサイズ 3.45μm × 3.45μm
シャッター方式 グローバルシャッター
フレームレート
(fps)
  • 解像度
    モノクロ
    カラー
  • 2048×1536
    217
    216
  • 1920×1080
    303
    302
  • 1280×1024
    319
    318
  • 800×600
    528
    525
  • 640×480
    648
    643
  • 352×288
    1018
    1006
露光制御 1μsec ~ 60sec (1μsec単位で指定可能)
ゲイン制御 0~48dB
内蔵メモリバッファ 1024MB(メモリレコーディング対応)
JumboFrame機能 9000Byteまで対応
オペレーションモード トリガーモード / フリーランモード
機能 シーケンサー / タイマー / カウンター / 欠陥画素補正 / パケット再送 / Chunk / EventsMessage
パーシャルスキャン 縦横任意指定可能(横は32画素ずつ、縦は4画素ずつ)
ビニング
(TrueColorBinning対応)
2 × 2
イメージフォーマット モノクロ:Mono
カラー:BayerRG / RGB / BGR / Mono
外部入力
(デバウンサー対応)
レベル検知(0~30VDC / 3~10mA)
Low:0 ~ 4.5VDC / High:11 ~ 30VDC
外部出力 アクティブ, High or Low
5 ~ 48VDC / max=1.5A
PWM出力 最大パルス幅:1秒
最大瞬間電流:2.5A(デューティ比:40%)
サイズ 60mm × 60mm × 99.7mm
重量 485g
インターフェース
10 Gigabit Ethernet
5 Gigabit Ethernet
2.5 Gigabit Ethernet
Gigabit Ethernet
Fast Ethernet
(10000 Mbits/sec)
(5000 Mbits/sec)
(2500 Mbits/sec)
(1000 Mbits/sec)
(100 Mbits/sec)
IPアドレス設定 固定IP / DHCP / LLA
レンズマウント Cマウント
液体レンズコントロール 下記の液体レンズのみ対応
ZVL-Varioptic_C-C-39N0-160-R33
ZVL-Varioptic_C-C-39N0-250-R33
コネクタ M12-8pin:Ethernet
M12-12pin:電源+トリガー入出力
電源 / 消費電力 電源 24VDC / 10.1W:モノクロ、10.3W:カラー
使用環境温度 / 湿度 動作時 0 ~ +65℃ / 10% ~ 90% 結露しないこと
耐振動 / 耐衝撃 10G / 100G
IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, IEC 60068-2-29 試験規格準拠
MTBF 30年@45℃、20年@60℃
SDK
(カメラに付属)
Baumer-GAPI:C/C++,C#,VB.Net
neoAPI:Python,C/C++,C#
API GigE Vision、GenICam準拠
対応
サードパーティソフト
Zebra Aurora Vision
・MVTec:HALCON(8.0.2以上)
・NI:LabView(Vision Acquisition Software8.2.1以上)
・Cognex:VisionPro(5.0以上)
・Matrox:MIL(8.0以上)
・MathWorks:MATLAB(R2010b以上)
・Python Harvesters(Python3.4~3.7、64bit OS)
・Python aravis(Python3以上、64bit OS)
Norpix:StreamPix
OS 32/64bit:Windows(8.1以降のWindowsOS)
32/64bit:Linux(全ディストリビューション)
ARM NVIDIA:各Jetsonシリーズ対応
RaspberryPi:各RaspberryPiシリーズ対応
その他ARMプロセッサ環境(armhf/aarch64)対応
コンプライアンス CE、RoHS、REACh
▲タブのトップへ戻る
VLXT-31.I
VLXT-31.FO(SFP対応:モノクロのみ)
▲タブのトップへ戻る
商品コード(型番) 構成/内容 価格
カメラ VLXT-31M.I 10GigEカメラ・モノクロ・300万画素 お問い合わせ
VLXT-31C.I 10GigEカメラ・カラー・300万画素 お問い合わせ
VLXT-31M.FO 10GigEカメラ・モノクロ・300万画素・SFP対応 お問い合わせ
電源用ACアダプタ
&トリガーケーブル
AC24V.2-M12-I 24VDC VCXG.I/VLXT用ACアダプタ
12pin-M12コネクタ仕様
25,000円
税込 27,500円
※一括で複数台ご検討の場合は別途ご相談ください。


専用LANケーブル
商品コード(型番) 構成/内容 価格
CAM12.X8-5m CAT6A 高屈曲LANケーブル(5m)
IP67用M12コネクタ仕様
40,000円
税込 44,000円
CAM12.X8-10m CAT6A 高屈曲LANケーブル(10m)
IP67用M12コネクタ仕様
50,000円
税込 55,000円
CAM12.X8-15m CAT6A 高屈曲LANケーブル(15m)
IP67用M12コネクタ仕様
60,000円
税込 66,000円
CAM12.X8-20m CAT6A 高屈曲LANケーブル(20m)
IP67用M12コネクタ仕様
70,000円
税込 77,000円
トリガーケーブル(先バラ)
商品コード(型番) 構成/内容 価格
ESG 34JP0200GS 12pin-M12コネクタ付き
電源&トリガ用ケーブル 2m(先バラ)
20,000円
税込 22,000円
ESG 34JP0500GS 12pin-M12コネクタ付き
電源&トリガ用ケーブル 5m(先バラ)
25,000円
税込 27,500円
ESG 34JP1000GS 12pin-M12コネクタ付き
電源&トリガ用ケーブル 10m(先バラ)
30,000円
税込 33,000円
ESG 34JP2000GS 12pin-M12コネクタ付き
電源&トリガ用ケーブル 20m(先バラ)
55,000円
税込 60,500円
10GigE対応NICカード
商品コード(型番) 構成/内容 価格
  ZVA-Intel_X550-T2_10GbE_Serv_Adapter Intel 10GigE X550 DualPort PCIe3.0 x4
※VLXTシリーズの全モデルに対応、2ポート
お問い合わせ
  ZVA-PCIe-C100C 10GigE C100C SinglePort PCIe3.0 x4
※VLXTシリーズの全モデルに対応、1ポート
お問い合わせ
マウントアダプタ・ヒートシンク
商品コード(型番) 構成/内容 価格
Mounting Adapter Type B(Tripod) (※) 三脚固定用マウントアダプタ 7,000円
税込 7,700円
小型ヒートシンク Heat Sink Type A 小型ヒートシンク(48 × 33 × 16.5mm) 7,000円
税込 7,700円
大型ヒートシンク Heat Sink Type B 大型ヒートシンク(50 × 50 × 40mm) 7,000円
税込 7,700円

(※) VLXTシリーズのうち、CマウントとTFLマウントのモデルにはカメラ底面部に三脚固定用のネジ穴(1/4”)がございます。
  カメラ底面以外で三脚固定用のネジ穴が必要な場合は、「Mounting Adapter Type B(Tripod)」をご購入ください。

VLXT.I用レンズ保護チューブ
商品コード(型番) 構成/内容 価格
Tube Adapter C M62 hard anodized VLXT用 M62レンズチューブ用ベース 15,000円
税込 16,500円
Tube M62 hard anodized アクリルガラスM62レンズチューブ
φ65mm × 58mm
20,000円
税込 22,000円
Tube M62 hard anod. scratchproof glass M62レンズチューブ(高耐久ゴリラガラス)
φ65mm × 58mm
33,000円
税込 36,300円
Tube Module 6 mm M62 hard anodized M62レンズチューブ延長用 6mm 10,000円
税込 11,000円
Tube Module 12 mm M62 hard anodized M62レンズチューブ延長用 12mm 10,000円
税込 11,000円
Tube Module 36 mm M62 hard anodized M62レンズチューブ延長用 36mm 15,000円
税込 16,500円
VLXT.I用液体レンズ
商品コード(型番) 構成/内容 価格
ZVL-Varioptic_C-C-39N0-160-R33 VLXTシリーズ用液体レンズ 16mm 手動アイリスなし お問い合わせ
ZVL-Varioptic_C-C-39N0-250-R33 VLXTシリーズ用液体レンズ 25mm 手動アイリスあり お問い合わせ
ソフトウェア
商品コード(型番) 構成/内容 価格
StreamPix9 マルチ制御対応汎用レコーディングソフト サイト参照


※注意事項

  • IP67仕様で使用する場合は保護チューブをご使用ください。
  • 保護チューブは使用するレンズに応じて適切な数の延長チューブが必要です。
  • イーサネットポートはマルチギガビットイーサネットのため接続するNICに応じて速度が決まります。
  • Output端子はPWM使用時のみ2.5Aまで利用可能です。
  • 10GigEカメラのデータ取り込みには高いCPU性能が必要です。推奨CPUはIntelCore i7以上の性能です。
    例:Intel Core i7-7820X利用時で約5%程度のCPU負荷がかかります。
