25GigEラインスキャンカメラ

製品名

LB-8KG-M/LB-8KG-C

Gpixel GL0816 8Kx16 高速 @ 200KHz カラー or モノクロ


  • ラインスキャンカメラ
  • LB-8KG 25GigEラインスキャンカメラ
point
  • 8Kx16 @ 200kHz 25GigEラインスキャンカメラ
  • 低CPUオーバーヘッド、低遅延、ジッター
  • Gpixel GL0816 CMOS sensor搭載
  • 専用25GigEボードをセットで販売
  • 専用25GigEボードを1PCへ複数接続もOK
  • SFP28インターフェースモデル
  • M52マウント
  • GigEVision GeniCam 準拠
  • ビューワソフトeCapture、eSDKを無償添付

Emergent Vision Technologies社(以下EVT社)のLB-8KGは、Gpixel製のCMOSセンサ・GL0816を搭載した25GigEラインスキャンカメラです。

専用25GigEボード、SFPダイレクトアタッチケーブル、電源、GPIOも一式で揃えることができます。Mellanox社製専用のNICカードを使う事でCameraLinkより低CPU負荷の画像処理システムの構築が可能。SFP28光ケーブルIFなので、光コンバータ延長機等を使わずに長いケーブル長で運用が可能です。

表面形状計測、フラットパネルディスプレイの検査、ソーラーパネルの検査、高解像度ドキュメントスキャニング、TDIによる衛星画像などにご利用いただけます。


商品コード(型番) LB-8KG-C(カラー) / LB-8KG-M(モノクロ)
センサ Gpixel GL0816 CMOS sensor
解像度 8Kx16 @ 200kHz
フレームレート Single line - 200KHz - 8K
Trilinear - 66KHz - 8K
フォーマット 40.96mm
ピクセルサイズ 5µm × 5µm
マウント M52
シャッター グローバル
階調 8 / 10 ビット
GPI/O, トリガー入力 2 in, 1 out, Encoder A/B in
インターフェース SFP28 - 25 GigE
Exposure/Integration 1μs - 1s
ダイナミックレンジ 66dB
出力モード モノクロ:Mono8, Mono10, Mono10Packed
カラー:RGB
Shading correction Flat shading (dark, lit), Spatial
対応OS Win 7, 8, 10, Linux (64bit)
コンプライアンス CE、FCC、RoHS、WEEE、GigE Vision、GenICam
寸法/重量 97 x 58 x 60 mm / 395g
必要電力 12W
使用環境温度 0℃ ~ +45℃
保存環境温度 -30℃ ~ +60℃
▲タブのトップへ戻る

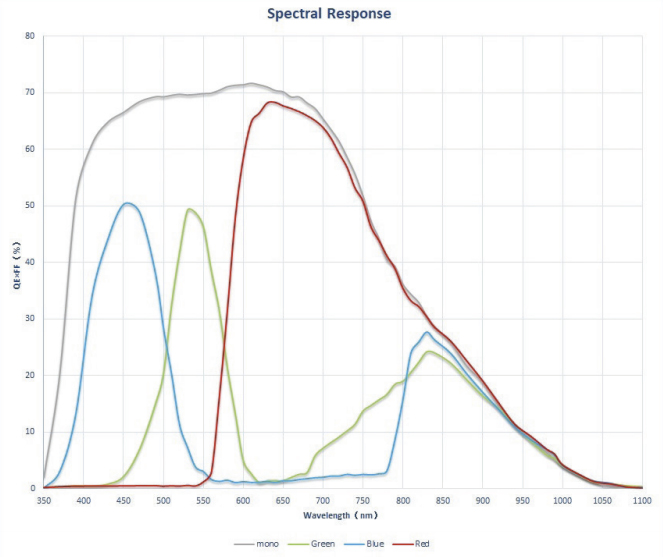

分光感度グラフ GL0816
▲タブのトップへ戻る

商品コード 構成/内容 価格
カメラ LB-8KG-M 25G SFP28 GL0816 8K 200000fps ラインスキャン モノクロカメラ お問い合わせ
LB-8KG-C 25G SFP28 GL0816 8K 200000fps ラインスキャン カラーカメラ お問い合わせ
電源 PWR_BREAK_24W パワーサプライGPIO有り 24W お問い合わせ
部品 HB Tripod Mount Adapter HBトリポッドマウントアダプタ お問い合わせ
HB HEATSINK HBヒートシンク お問い合わせ
25G_XCVR_SR 25G SFP28(<70m) MM LC2芯トランシーバ お問い合わせ
25G_XCVR_LR 25G SFP28(<10Km) SM LC2芯トランシーバ お問い合わせ
LX-8K F Mount Lens Adapter LX-8Kマウントレンズアダプタ お問い合わせ
BIRGER
マウント
EVT_BG_M52/CanonEF EVTアイリスフォーカス制御 M52/EFマウント お問い合わせ
EVT_BG_M42/CanonEF EVTアイリスフォーカス制御 M42/EFマウント お問い合わせ
EVT_BG_C/CanonEF EVTアイリスフォーカス制御 C/EFマウント お問い合わせ
PWR_BREAK_BIRGER パワーサプライ&バージャマウント&GPIO お問い合わせ
GigEボード 専用NICカード PCIe(Gen3) x8 ~ PCIe(Gen4) x16 お問い合わせ
ケーブル 25G-SFPDA-1M 25G SFP28 ダイレクトアタッチケーブル 1m お問い合わせ
25G-SFPDA-3M 25G SFP28 ダイレクトアタッチケーブル 3m お問い合わせ
25G-SFPDA-5M 25G SFP28 ダイレクトアタッチケーブル 5m お問い合わせ
SR-1M LC-LC2芯 MMショートレンジファイバーケーブル 1m お問い合わせ
SR-3M LC-LC2芯 MMショートレンジファイバーケーブル 3m お問い合わせ
SR-5M LC-LC2芯 MMショートレンジファイバーケーブル 5m お問い合わせ
SR-10M LC-LC2芯 MMショートレンジファイバーケーブル 10m お問い合わせ
ソフトウェア eCapturePro EVT マルチカメラレコーディングソフト お問い合わせ

※注意事項

  • カメラ本体に電源は付属しません。
  • レンズ、GigEケーブルなどは別売です。
  • 弊社から販売の専用NICカードをお使いください。
  • ビューワソフトウェア、ソフトウェア開発キットはカメラに付属しています。
