低CPU負荷 100GigEラインスキャンカメラ
製品名
LZ-16KG5-M/LZ-16KG5-C
製品名
LZ-16KG5-M/LZ-16KG5-C
高速＋高感度 Gpixel GL5016 16Kx16 @ 400KHz カラー or モノクロ
- 16Kx16 100GigEラインスキャンカメラ
- 400KHz @ Single line、133KHz @ Trilinear
- CoaXPressカメラの置き換えに
- 低CPUオーバーヘッド、低遅延、ジッター
- Gpixel GL5016センサ搭載
- 専用100GigEボードをセットで販売
- 専用100GigEボードを１PCへ複数接続もＯＫ
- QSFP28 - 100GigE インターフェースモデル
- M86マウント
- IEEE1588 PTP対応
- IP67ハウジングオプション
- GigEVision、GenICam準拠
- ビューワソフトeCapture、eSDKを無償添付
Emergent Vision Technologies社（EVT社）のLZ-16KG5は、Gpixcel製のCMOSセンサ・GL5016を搭載した100GigEラインスキャンカメラです。
専用100GigEボード、電源、GPIOも一式で揃えることができます。
| 商品コード（型番） | LZ-16KG5-C（カラー） / LZ-16KG5-M（モノクロ） |
|---|---|
| センサ | Gpixel CMOS GL5016 |
| 解像度 | 16Kx16 |
| フォーマット | 81.92mm |
| フレームレート | 400KHz @ Single line、133KHz @ Trilinear |
| ピクセルサイズ | 5μm × 5μm |
| レンズマウント | M86マウント |
| シャッター方式 | グローバルシャッター |
| 階調 | 8 または 10ビット |
| GPI/O, トリガー入力 | 2 in, 1 out Encoder A/B in |
| インターフェース | QSFP28 - 100GigE |
| シャッター | 1µ秒 ～ 1秒（マニュアル or オート） |
| ダイナミックレンジ | 66dB |
| 出力モード | モノクロ：Mono8、Mono10、Mono10Packed |
| カラー：RGB | |
| 対応OS | Windows 7,8,10、Linux（64bit） |
| コレクション | Flat shading (dark, lit), Spatial |
| コンプライアンス | CE、FCC、RoHS、WEEE、GigE Vision、GenICam |
| 必要電力 | 18W |
| 使用環境温度 | 0℃ ～ +45℃ |
| 保存環境温度 | -30℃ ～ +60℃ |

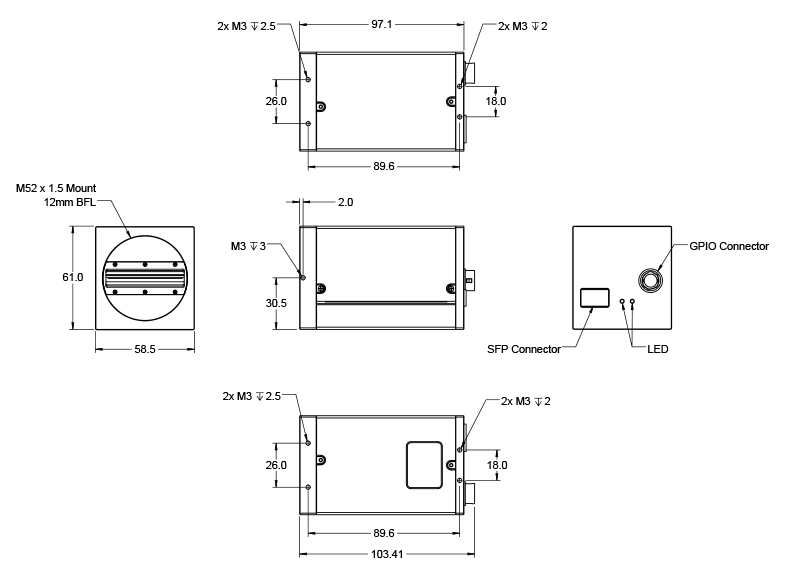

| サイズ / 重量 | 97mm × 58mm × 60mm / 395g |
▲タブのトップへ戻る
▲タブのトップへ戻る
▲タブのトップへ戻る
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| カメラ | LZ-16KG5-M | 100G QSFP28 GL5016 16Kx16 400KHz モノクロラインスキャンカメラ |
お問い合わせ |
| LZ-16KG5-C | 100G QSFP28 GL5016 16Kx16 400KHz カラーラインスキャンカメラ |
お問い合わせ | |
| 電源 | PWR_BREAK_24W | パワーサプライGPIO有り 24W | お問い合わせ |
| 部品（※） | HZ Tripod Mount Adapter | HZトリポッドマウントアダプタ | お問い合わせ |
| HZ EF Mount | HZ EFマウントレンズアダプタ | お問い合わせ | |
| HZ F Mount | HZ Fマウントレンズアダプタ | お問い合わせ | |
| HZ HEATSINK | HZヒートシンク | お問い合わせ | |
| 100G_XCVR_CWDM4_MLNC | 100G QSFP28(<2km) SM LC2芯トランシーバ 0-70c | お問い合わせ | |
| BIRGER マウント |
EVT_BG_M52/CanonEF | EVTアイリスフォーカス制御 M52/EFマウント | お問い合わせ |
| EVT_BG_M42/CanonEF | EVTアイリスフォーカス制御 M42/EFマウント | お問い合わせ | |
| EVT_BG_C/CanonEF | EVTアイリスフォーカス制御 C/EFマウント | お問い合わせ | |
| PWR_BREAK_BIRGER | パワーサプライ＆バージャマウント＆GPIO | お問い合わせ | |
| GigEボード | 専用NICカード | PCIe(Gen3) x8 ~ PCIe(Gen4) x16 | お問い合わせ |
| ケーブル（※） | 100G-QSFPDA-1M-MLN | 100G QSFP28 ダイレクトアタッチケーブル 1m | お問い合わせ |
| LR-10M | LC-LC2芯 SMロングレンジファイバーケーブル 10m | お問い合わせ | |
| ソフトウェア | eCapturePro | EVT マルチカメラレコーディングソフト | お問い合わせ |
※注意事項
- カメラ本体に電源は付属しません。
- レンズ、GigEケーブルなどは別売です。
- 弊社から販売の専用NICカードをお使いください。
- ビューワソフトウェア、ソフトウェア開発キットはカメラに付属しています。
- カメラを接続するためには100G_XCVR_CWDM4_MLNCが２つ必須です。
- 100G-QSFPDA-1M-MLNはMellanoxのスイッチと100G_DUAL_NIC接続用です。
▲タブのトップへ戻る
| WEBドキュメント | ハード・ソフトリファレンスマニュアル |  リンク |
|---|
