紫外線放射計・積算光量計 NEW!
シリーズ名
RMD pro / RMD
シリーズ名
RMD pro / RMD
センサヘッド交換で、紫外～可視10波長域測定
- UVランプ、LED、その他光源の測定
- センサヘッドの交換で複数波長帯を同時測定
- ワイドダイナミックレンジと低ノイズを実現
- 24ビットの高分解能モデル
- ソフトウェア付属・エクスポート可能（RMD pro）
Opsytec社の RMD pro / RMD は、紫外線測定の分野における30年以上の経験を基に、コンパクトで使いやすいだけでなく、高い測定精度を兼ね備えた紫外線放射計です。センサヘッドは交換式になっており、用途に合わせた紫外線測定が可能で、UVランプ、UV-LED、UV照射装置、コーティング処理、UV加工などの測定や照度管理に最適です。照度および積算光量測定が可能で、PCと接続して測定データの詳細表示や出力する事ができます。センサは出荷時に校正され（PTBトレーサブル）、それぞれに校正証明書が付属します。

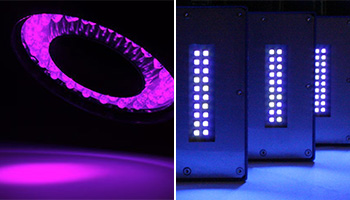

アプリケーション例
- UVランプやUV LEDなどのUV光源測定
- 非破壊検査（NDT）、材料試験
- UV照射器のモニタリング
- 紫外線の安全性確認
- HEV（高エネルギー可視光線 ) やHUVAの測定
- マルチチャネル測定
- データロギング
RMD pro/RMD本体 ※RMD → RMD proへのアップグレード可能
| 商品コード（型番） | RMD pro | RMD |
|---|---|---|
| センサコネクタ数 | ２（付替え可能） | |
| ディスプレイ | 128 × 64 px | |
| ディスプレイ表示 | 放射照度＋積算光量 最小/最大 放射照度 |
放射照度＋積算光量 |
| 表示単位 | µW/cm², mW/cm², W/cm² 切替え可能 | |
| 寸法 | 160 × 85 × 35mm | |
| 重量 | 250g | |
| 電源 | 内蔵 Li-Lonバッテリー, USB給電 | |
| メモリ | ８GB | - |
| データ保存 | 対応 | - |
| サンプリングレート | １秒 ～ 15分 | - |
| ソフトウェア | 付属 | - |
| USB接続 | 対応 | - |
| PCからのリモート操作 | 対応 | - |
| 環境温度 | 動作時：0 ～ 60℃、 保管時：-20～ 60℃ | |
| 湿度 | < 80% 結露しないこと | |
標準センサーヘッド
| 測定波長 | UVA,UVA+,UVBB | UVB, UVC, VISB, VISBG | UVC (労働安全検査), erythema+UVA | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 放射照度レンジ ※変更可能 |
0 ～ 10 W/cm² | 0 ～ 1 W/cm² | 0～10 mW/cm² | ||||||||||||||||||||
| 最小分解能 | 0.001µW/cm² | ||||||||||||||||||||||
| 積算光量レンジ | 0 ～ 100 MJ/cm² | ||||||||||||||||||||||
| 照度レンジ | 0 ～ 500,000 lx | ||||||||||||||||||||||
| 照度分解能 | 0.001 lux | ||||||||||||||||||||||
| ダイナミックレンジ | 最大107 | ||||||||||||||||||||||
| AD変換 | 24ビット | ||||||||||||||||||||||
| 寸法 | φ 40 mm × 高さ 35 mm（標準センサ） | ||||||||||||||||||||||
| Optical area | φ ６ mm | ||||||||||||||||||||||
| 重量 | 160g | ||||||||||||||||||||||
| ケーブル長 | ２m | ||||||||||||||||||||||
| 環境温度 | 動作時：0 ～ 40℃、 保管時：-20～ 60℃ | ||||||||||||||||||||||
| 湿度 | ＜ 80% 結露しないこと | ||||||||||||||||||||||

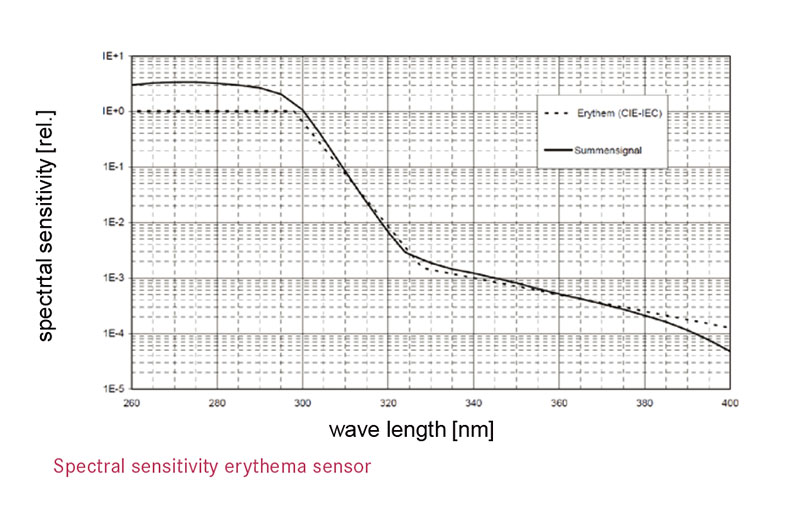

| センサ測定波長 |
※下の画像をクリックすると拡大された画像が表示されます
|
||||||||||||||||||||||
▲タブのトップへ戻る

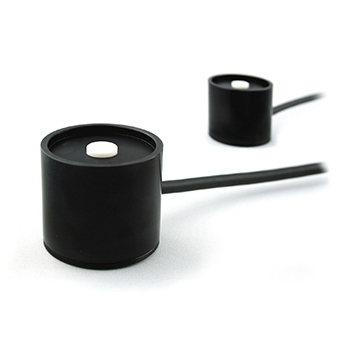

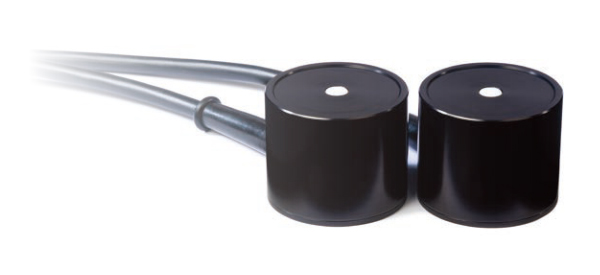

標準センサー
詳細は仕様欄をご参照ください。
| センサー | RMDsensor |
|---|---|
| 寸法 | φ40mm × 高さ 35 mm |
| ケーブル長 | 2m |
| 重量 | 160g |
| 動作温度 | 動作時：0 ～ 40℃、 保管時：-20～ 60℃ |
| 湿度 | < 80% 結露しないこと |

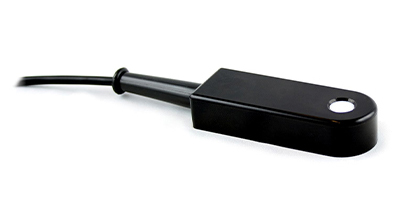

高さ15mmの薄型コンパクトセンサーです。
| センサー | FLT |
|---|---|
| 寸法 | 68 × 25 × 15 mm （寸法図） |
| ケーブル長 | 1.5m（延長可能） |
| 重量 | ～70g |
| 動作温度 | 動作時：0～60℃、保管時：-10～60℃ |
| 湿度 | < 80% 結露しないこと |

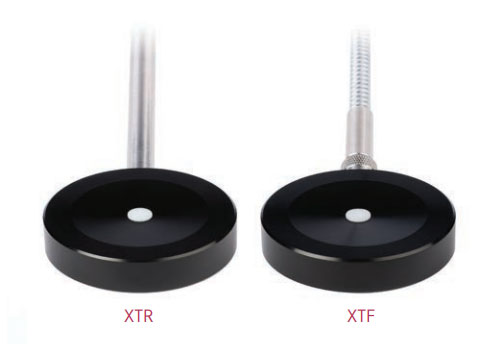

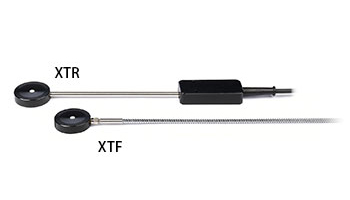

UV硬化用センサー XTシリーズ
50,000 mW/cm² までの高出力、150℃までの高温に対応した薄型のセンサーです。フレキシブルなXTFとロッドに固定されたXTRがあります。
| センサー | XTF | XTR |
|---|---|---|

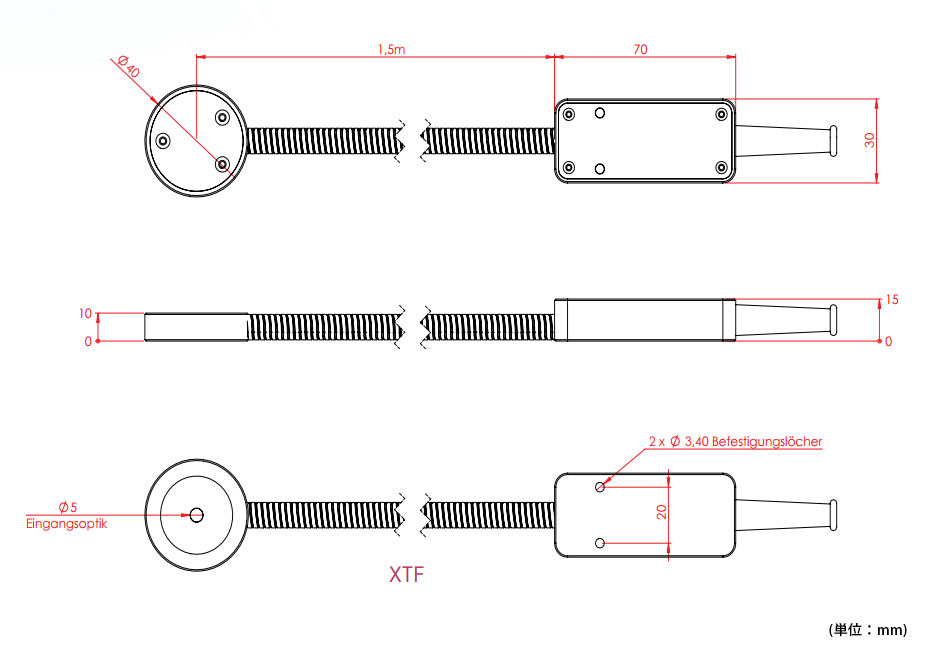

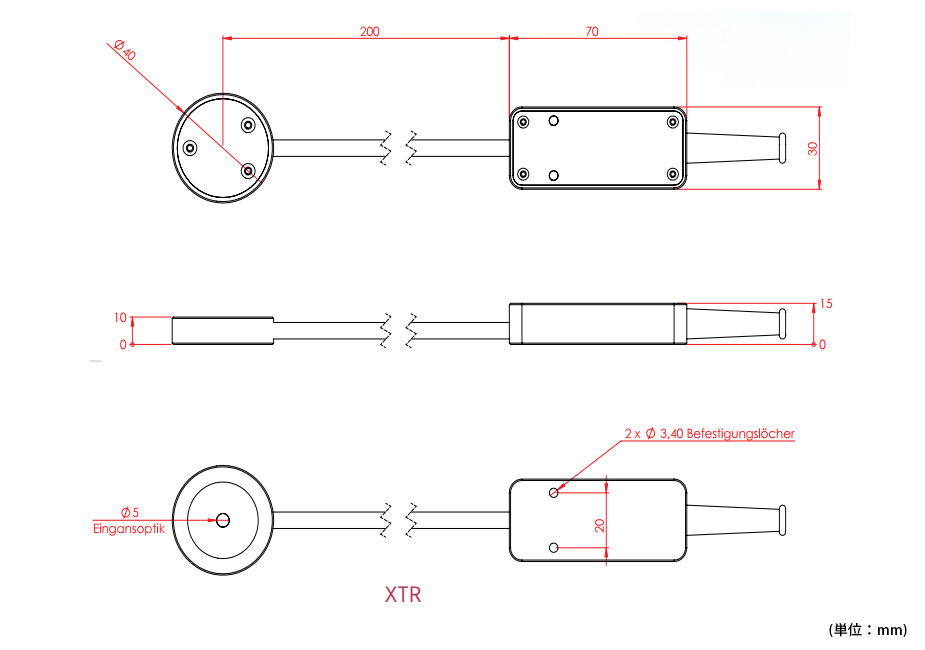

| 寸法 | φ40mm × 高さ10mm（寸法図） | φ40mm × 高さ10mm（寸法図） |
| ケーブル長 | 1.5m | 200mm(ロッド) |
| 動作温度 | 0～150℃ | |
| 湿度 | < 80％ 結露しないこと | |
| オプション | 測定レンジ：0～50W/cm²、分解能：0.01W/cm² | |

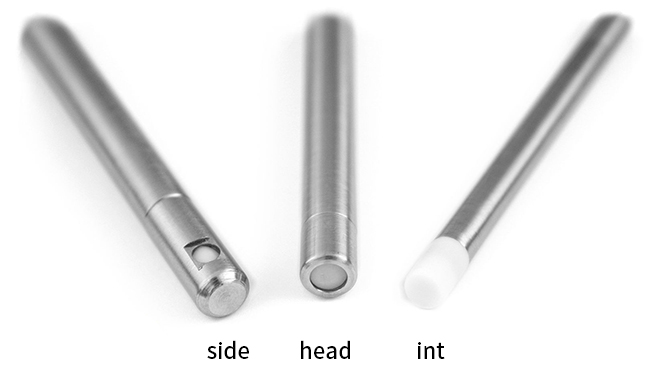

UVプローブセンサー
狭いエリアの測定に適したプローブセンサーです。Intは全ての方向から測定が可能です。
| センサー | PROBE-side | PROBE-head | PROBE-int |
|---|---|---|---|
| プローブ寸法 | φ 6 mm × 15cm/30cm | ||
| 寸法 | 40mm × ～40mm | ||
| 重量 | ～ 100-200g | ||
| ケーブル長 | 2m | ||
| 動作温度 | 0～200℃（プローブ）、0～40℃（部品） | ||
| 湿度 | < 80％ 結露しないこと | ||
| オプション | 測定レンジ：0～20W/cm² | ||
▲タブのトップへ戻る
RMDproではソフトウェアがご利用いただけます。付属のUSBケーブルでRMDproとPCを接続し、機器の設定、データ取得、取得データの表示、CSV出力などが行えます。
※下の画像をクリックすると拡大された画像が表示されます。

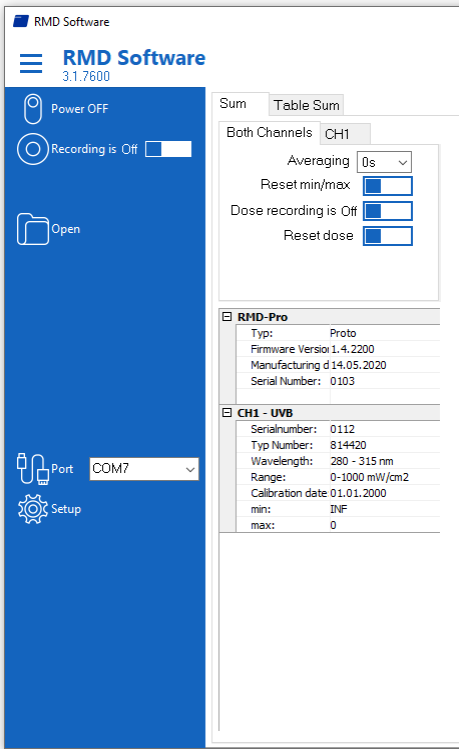

計測器の設定と接続センサの情報

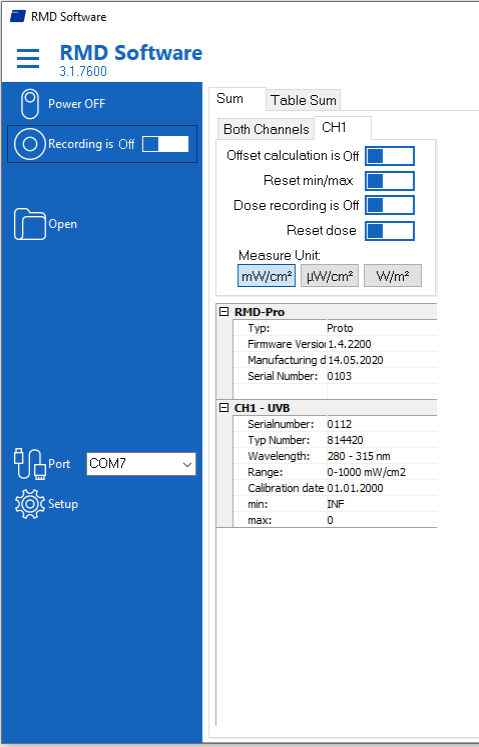

平均化する時間の設定、測定単位の変更などの各種設定が行えます。

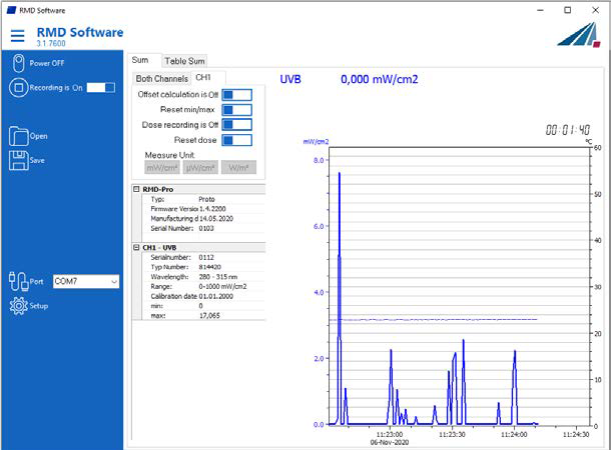

計測

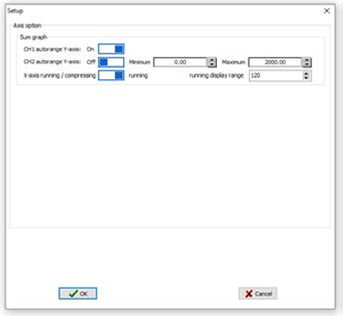

現在の測定値をグラフ表示することができます。右の図は、グラフの表示設定オプションです。

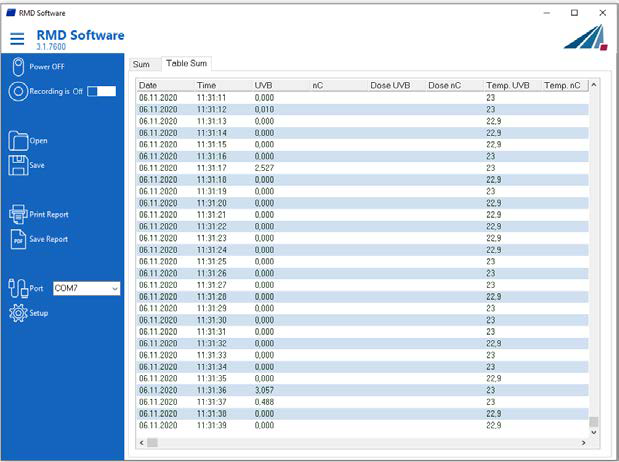

計測履歴
本体に保存されている計測履歴を確認することができます。CSVファイルとして出力することも可能です。
▲タブのトップへ戻る
【本体】【センサーヘッド】【測定波長】を以下より選択してください。最大2つのセンサーヘッドが搭載可能です。
| 商品コード（型番） | 内容 | 価格 | |
|---|---|---|---|
| 本体 | RMDpro | 紫外線放射計 RMD pro | お問い合わせ |
| RMD | 紫外線放射計 RMD | お問い合わせ | |
| RMD_UPGRADE | RMDからRMD proへのアップグレード | お問い合わせ | |
| センサーヘッド | RMDsensor | RMD 標準センサ | お問い合わせ |
| RMDsensor-FLT | RMD インラインセンサーFLT | お問い合わせ | |
| RMDsensor-XTF | RMD UV硬化用XTFセンサー | お問い合わせ | |
| RMDsensor-XTR | RMD UV硬化用XTRセンサー | お問い合わせ | |
| RMDsensor-probe-side15 | RMD UVプローブセンサーside 15cm | お問い合わせ | |
| RMDsensor-probe-side30 | RMD UVプローブセンサーside 30cm | お問い合わせ | |
| RMDsensor-probe-head15 | RMD UVプローブセンサーhead 15cm | お問い合わせ | |
| RMDsensor-probe-head30 | RMD UVプローブセンサーhead 30cm | お問い合わせ | |
| RMDsensor-probe-int15 | RMD UVプローブセンサーint 15cm | お問い合わせ | |
| RMDsensor-probe-int30 | RMD UVプローブセンサーint 30cm | お問い合わせ | |
| 測定波長 | UVC | 200 ～ 280nm | お問い合わせ |
| UVB | 280 ～ 315nm | お問い合わせ | |
| UVA | 315 ～ 400nm | お問い合わせ | |
| UVA+ | 330 ～ 455nm | お問い合わせ | |
| UVBB | 230 ～ 400nm | お問い合わせ | |
| VISB | 400 ～ 480nm | お問い合わせ | |
| VISBG | 400 ～ 570nm | お問い合わせ | |
| LUX | 380 ～ 780nm,V(λ) | お問い合わせ | |
| NDT (365 nm + LUX) | 315 ～ 400 nm、 380 ～ 780 nm | お問い合わせ | |
| Erythema + UVA | 200 ～ 400 nm, Ery(λ) | お問い合わせ |
