PLC UV・VISセンサー
シリーズ名
PLCセンサー
シリーズ名
PLCセンサー
測定波長・動作電圧・出力信号・照度レンジがカスタマイズ可能!

- アナログ出力(電流/電圧)に対応した紫外線照度センサー
- PLCに直接取込み、機器の制御に連携可能
- 8つの測定波長域から選択可能(UVA/UVB/UVC等)
- UV光源に応じた照度レンジが選択可能
- 高出力用にシャッターオプション有り
- PTBトレーサブルな校正証明書付属
- 産業用・工業用に利用できる安定動作設計

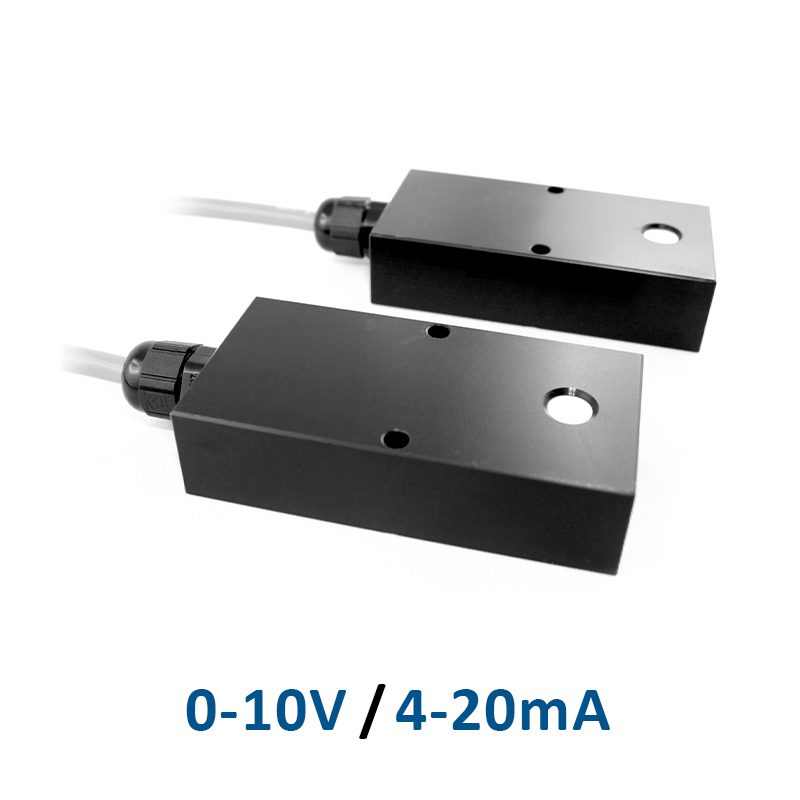

Opsytec社のPLCセンサーは、PLC(Programmable Logic Controller:プログラマブルロジックコントローラ)に組込み可能な紫外線放射照度を測定するための測定器です。測定波長は、UVA、UVB、UVC~VISの8つの波長域に対応しています。照度レンジも、標準の0-100mW/cm²、0-200mW/cm²、0-5000mW/cm²とそれ以外にも照度に応じてカスタマイズ可能です。また、動作電圧とアナログ出力信号(電流/電圧)はPLC機器に合わせて選択できます。
全てのセンサーは、PTB(Physikalisch Technische Bundesanstalt、ドイツ国内試験機関)トレーサブルな光源で校正後、校正証明書とともに出荷されます。
また非常に高い放射照度下での使用や連続的な測定による劣化、汚れを防止するためにシャッターオプションの利用が推奨されています。
組込みアプリケーション
様々な装置やラインに組込まれている紫外線光源/紫外線露光機/UV照射装置/UVランプ/UV-LEDの測定に使用されています。
露光装置/ライン

- 半導体や液晶の基盤の作成
など
UV硬化装置/ライン

- UV接着、粘着材、光学レンズ、ラミネート
- UVインクの硬化、電子部品の印字硬化
- 歯科材料、3D光造形
- 液晶フィルムディスプレイ基板の仮止め
- 紫外線硬化型樹脂
- 光ファイバー
など
UV洗浄・改質装置/ライン

- 自動車の外装、内装、機能部品関連
- 電子部品(プリント基板、コンデンサなど)
- 筐体関連(携帯、デジカメ、冷蔵庫)
- 液晶パネル(ガラス、カラーフィルター)
- 半導体(ウエハー、リードフレーム)
- 光学製品(ガラスレンズ、樹脂レンズなど)
- 木工(塩ビシート)
- キーボード、ICカード、タッチパネル
など
その他

- 生産ラインや生産装置(紫外/可視ランプ、UV-LEDなど)
など
測定レンジ | 0 ~ 100mW/cm²、0 ~ 200mW/cm²、0 ~ 5,000mW/cm² | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
動作電圧 | 24V、12V、5V、±5V | ||||||||||||||||
電流入力 | < 15mA | ||||||||||||||||
アナログ信号出力 | 電圧:0 ~ 10V、0 ~ 2V、電流:4 ~ 20mA | ||||||||||||||||
環境温度 | 動作時:0 ~ 40℃、保管時:-10 ~ 40℃ | ||||||||||||||||
湿度 | < 80% 結露しないこと | ||||||||||||||||
コネクター | M12 5ピン | ||||||||||||||||
寸法 | 80 × 40 × 20mm | ||||||||||||||||
重さ | 150g | ||||||||||||||||
ケーブル長 | 2m / 5m / 10m | ||||||||||||||||

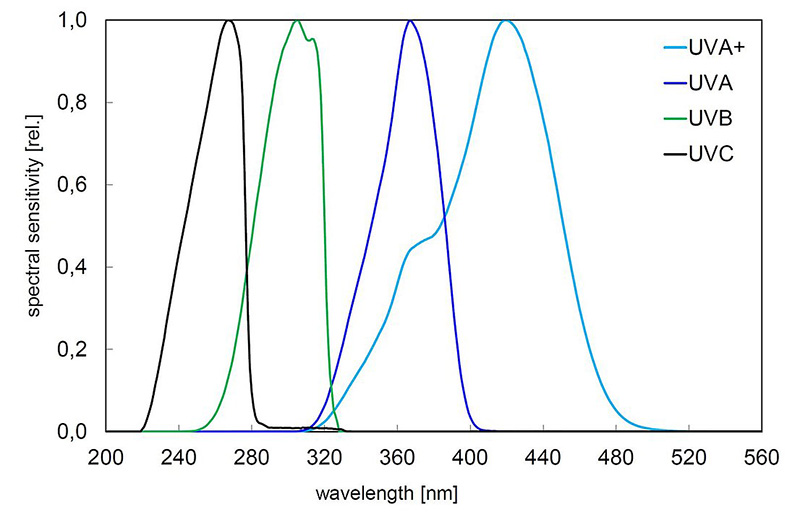

センサ測定波長 |
※下の画像をクリックすると拡大された画像が表示されます |
▲タブのトップへ戻る

▲タブのトップへ戻る

▲タブのトップへ戻る
非常に高い放射照度下での使用や継続的な測定による劣化からセンサを防ぐために、
シャッターの利用を推奨しています。
汚れの防止にもなります。シャッターは24Vで動作します。

寸法図

▲タブのトップへ戻る
商品コード(型番) | 内容 | 価格 |
---|---|---|
PLC [S] [V] [A] [M] | PLC センサー | お問い合わせ |
PLCsensor_cable2 | PLCセンサー用ケーブル(2m) | お問い合わせ |
PLCsensor_cable5 | PLCセンサー用ケーブル(5m) | お問い合わせ |
PLCsensor_cable10 | PLCセンサー用ケーブル(10m) | お問い合わせ |
PLCsensor-shutter | PLCシャッター(動作24V) | お問い合わせ |
RM-32 | 多機能パネルメーター RM-32 | お問い合わせ |
PLCセンサー注文方法
S:測定波長域 V:動作電圧 A:出力信号 M:測定レンジ を選択ください。

▲タブのトップへ戻る
