カメラ Spynel Uシリーズ

可視カメラ付きリアルタイム360°赤外線サーマル監視システム
熱画像、可視画像の両方で360°の監視(人検知最大距離:2km)

  • 単一デバイスで360°のリアルタイムパノラマ撮影
  • サーマルカメラ、可視カメラを搭載
  • 監視エリアの設定、熱源の自動追跡など
    機能豊富で直感的なソフトウェア
  • 小型、堅牢、軽量設計で設置が容易

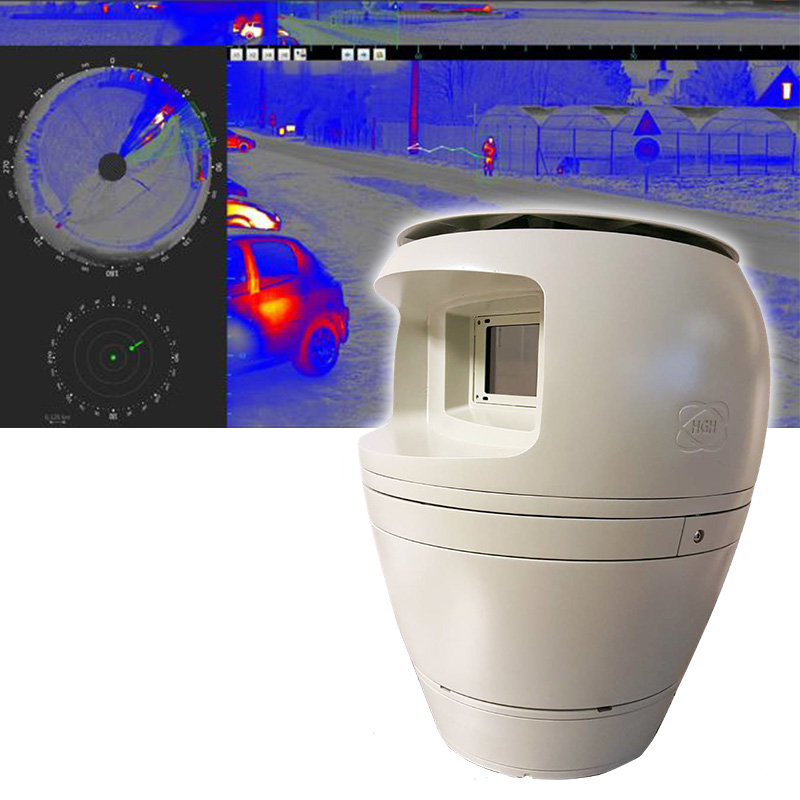

HGH Infrared Systems社のSpynel Uシリーズは、熱画像と可視画像を同時に取得し、360°のリアルタイム監視を可能にするパノラマサーベイランスシステムです。

熱画像と可視画像が同時に確認できるため、熱源の把握が容易となります。

専用ソフトウェアCyclopeはパノラマ表示、レーダー表示、指定エリアの拡大表示、熱源の自動追跡などセキュリティ用の機能を多く持ち、直感的な操作でお使いいただけます。

原子力発電所、海上監視、沿岸・諸島警備、重要インフラ周辺監視にご使用いただけます。

Spynel-U 1000 Spynel-U 2500
水平視野 360° 360°
垂直視野 18°(-15°~+3°) 9°(-6.5°~+2.5°)
水平の傾き調整 機能なし
全方位スキャン速度 0.5Hz(360°/2sec) 0.25Hz(360°/4sec)
センサー 非冷却LWIR(8-12μm)
垂直の解像度 >600ピクセル >600ピクセル
360°スキャンの最大解像度 5メガピクセル 10メガピクセル
映像出力、制御 TCP/IP
重量 25kg
寸法(直径×高さ) φ400mm×500mm
電源 24V DC / 最大 10A
動作環境温度 -40℃~+71℃
環境仕様 IP66
人を検知可能な最大距離 1km 2km
車両を検知可能な最大距離 2km 4km
船を検知可能な最大距離 6km 12km
▲タブのトップへ戻る

専用ソフトウェア「Cyclope」使用イメージ

Spynel制御用ソフトウェアCyclopeは直感的で使いやすい監視用ソフトウェアです。
下記のような様々な機能が実装されています。

【機能】
-リアルタイムパノラマ表示、レーダー表示、一部ズームなど同時に表示が可能
-複数の脅威の同時認識
-パノラマ映像の録画、再生、タイムシフトが可能
-表示や音によるアラート
-アラート時の信号出力、メール通知
-熱源自動検知、追跡
-GPSと連動した熱源のマップ作製
-上位ソフトCyclope Hypervisor(Spynel管理用サーバー)による複数台の同時制御
など

▲タブのトップへ戻る

接続図

構成図

▲タブのトップへ戻る

船上からの監視

湾岸監視

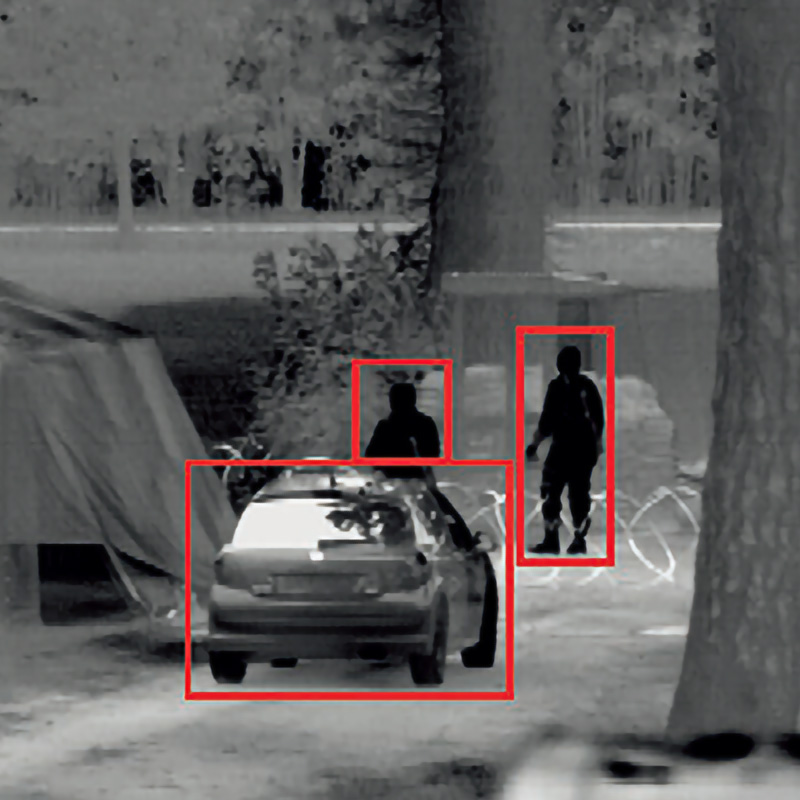

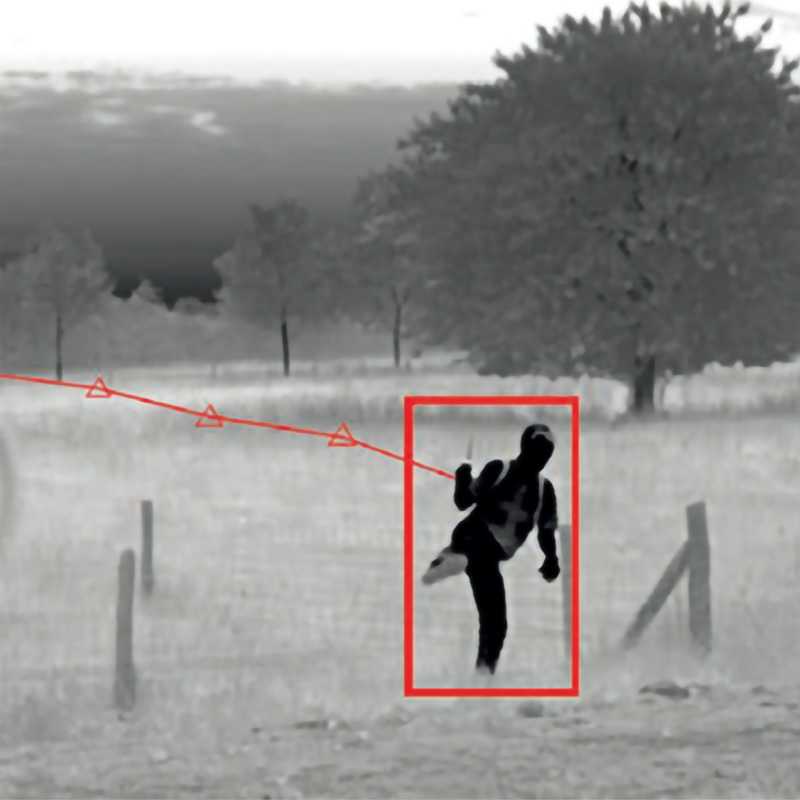

ターゲット補足

高解像度・長距離監視(Spynel-X)

空港

熱画像と可視画像の同時取得

▲タブのトップへ戻る
商品名 構成/内容 価格(税別)
Spynel-U 1000 可視カメラ付きリアルタイム360°赤外線サーマル監視システム お問い合わせ
Spynel-U 2500 可視カメラ付きリアルタイム360°赤外線サーマル監視システム お問い合わせ
