高速2460万画素 CameraLinkカメラ
製品名
CLF-C5310M-RC000/CLF-C5310C-RC000
製品名
CLF-C5310M-RC000/CLF-C5310C-RC000
CMOS 5328×4608 @ 21.7fps 環境温度：-30℃～+75℃
- 5328×4608 @ 21.7fps 2460万画素 CMOSカメラ
- 高速・高画質なSony Pregius S IMX540センサ採用
- 優れた耐環境性能：-30°C to +75°C Operating
- グローバルシャッター
- 優れたNIR感度
- 8 / 10 / 12ビット出力対応
- MIL-STD-810準拠
IMPERX社のCHEETAHシリーズCLF-C5310M-RC000 / CLF-C5310C-RC000は5328×4608@21.7fpsで-30℃～+75℃対応と環境温度に優れた高速/高画質CameraLinkカメラです。
Sony社製Pregius S IMX540を採用し、2460万画素 / 21.7fpsと高速です。画質は非常に良く、CMOSセンサ特有のパターンノイズはほとんどありません。
※レンズは別売りです。
| 商品コード（型番） | CLF-C5310M-RC000（モノクロ） / CLF-C5310C-RC000（カラー） |
|---|---|
| CameraLinkフォーマット | Full / Medium / Base Configuration（PoCL対応） |
| 解像度 | 5328 (H) × 4608 (V) |
| センサ | Sony Pregius S IMX540 CMOS |
| センサフォーマット | 14.6mm (H) × 12.6mm (V)、1.2”フォーマット （19.3mm対角） |
| ピクセルサイズ | 2.74μm × 2.74μm |
| シャッター | グローバルシャッター |
| 階調 | 8 / 10 / 12ビット対応（12ビットADC） |
| フレームレート | 21.7fps（8ビット）、17.5fps（10ビット）、7.5fps（12ビット） |
| ダイナミックレンジ | 71dB |
| アナログゲイン制御 （オート制御対応） |
Manual、Auto：0 ～ 48dB、480ステップ |
| デジタルゲイン制御 | 1x（0 dB）～ 4x（12 dB）、0.001xの精度 |
| ブラックレベル | Manual（0 ～ 255)、Auto |
| ホワイトバランス | Manual、Auto、Once、Off |
| シャッター | 30µsec ～ 16sec |
| 露光制御 （オート制御対応） |
Off、Manual、Auto、External |
| ROI | 縦横任意切り出し可能 |
| サブサンプリング | １×２、２×１、２×２ |
| ビニング | １×２、２×１、２×２ |
| トリガー入力 | 外部入力、パルスジェネレータ、ソフトウェア、コンピュータ |
| トリガーオプション | Edge、Palse Width、Trigger filter、Trigger delay、Debounce |
| トリガーモード | Free run、Standard、Fast |
| 外部入出力 | 2 IN（OPTO、LVTTL）、2 OUT（OPTO、TTL） |
| ストロボ出力 | ２つのストロボ（位置と持続時間をプログラム指定可能） |
| 内蔵パルスジェネレータ （ファンクションジェネレータ） |
任意設定可、周波数（常時指定） |
| データ補正 |
4 LUTs pre-programmed with Gamma 0.45 欠陥画素補正 フラットフィールド補正 |
| レンズマウント | Cマウント |
| 電源 | 12VDC（6 ～ 30V）、1.5A @ 12V |
| 消費電力 | 2.64W |
| サイズ / 重量 | H37.0mm × W37.0mm × D47.2mm / 103.4g |
| 耐振動 / 耐衝撃 | Complies with IEC60068-2-64 and IEC60068-2-27 |
| 使用環境温度 / 湿度 | 動作時：-30℃ ～ ＋75℃、保管時：-40 ～ ＋85℃ 10% ～ 90% 結露しないこと |
| MIL規格準拠 | MIL-STD-810G |
| コンプライアンス | FCC Part 15、CE、RoHS、UKCA |
| ソフトウェア | カメラコンフィギュレーション用ソフトウェア付属 |
| 対応グラバーボード | CameraLink規格準拠の各社CameraLink用グラバーボードに対応 |
▲タブのトップへ戻る

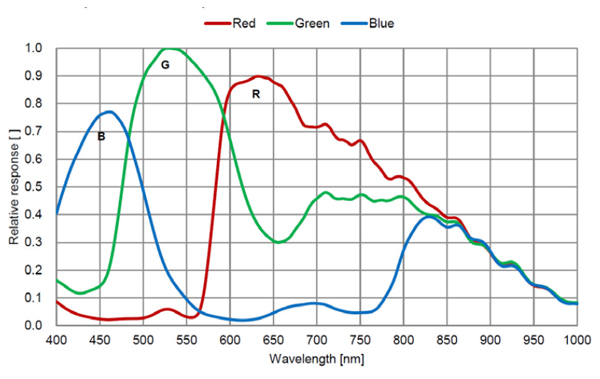

Color (Bayer RGB) with Microlens：Sony Pregius S IMX540

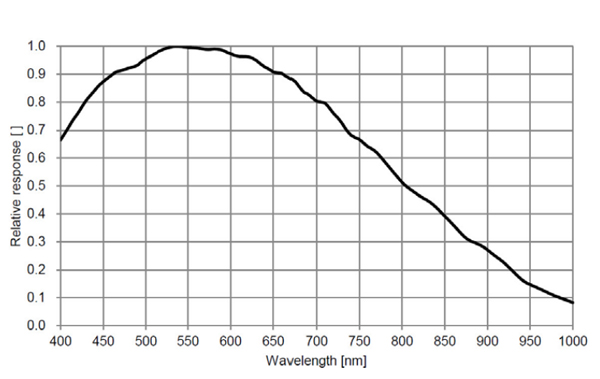

Monochrome with Microlens：Sony Pregius S IMX540
▲タブのトップへ戻る
▲タブのトップへ戻る
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| カメラ | CLF-C5310M-RC000 | 2460万画素/CL/モノクロ/CMOS/Cマウント | お問い合わせ |
| CLF-C5310C-RC000 | 2460万画素/CL/カラー/CMOS/Cマウント | お問い合わせ | |
| オプション | PS12V14A | 12VDC電源アダプタ（I/Oコネクタ付） | 40,000円 税込 44,000円 |
| CameraLink グラバーボード |
PIXCI-E8 | Base～Full-10Tap対応 PCI-Express x8用画像入力ボード | お問い合わせ |
| ケーブル | CBL-MCL-xxM | FullConfiguration準拠 SDR-MDR CameraLinkケーブル（2/3/5m） | お問い合わせ |
| CBL-MCLM-xxM | FullConfiguration準拠 SDR-SDR CameraLinkケーブル（2/3/5m） | お問い合わせ |
※注意事項
- 外部電源からの電力供給が別途必要です。
- PoCL非対応ですのでPoCL用ではないCameraLinkケーブルをご使用ください。
- Full Configuration対応のCameraLink用ケーブル、CameraLink用ボードが別途必要です。
- 10Tap Full Configurationで使用する場合CameraLink用ボードの要求仕様として720MB/s以上の転送速度が必要です。
- 10Tap Full Configurationで使用する場合ケーブルの最大長は５mです。
