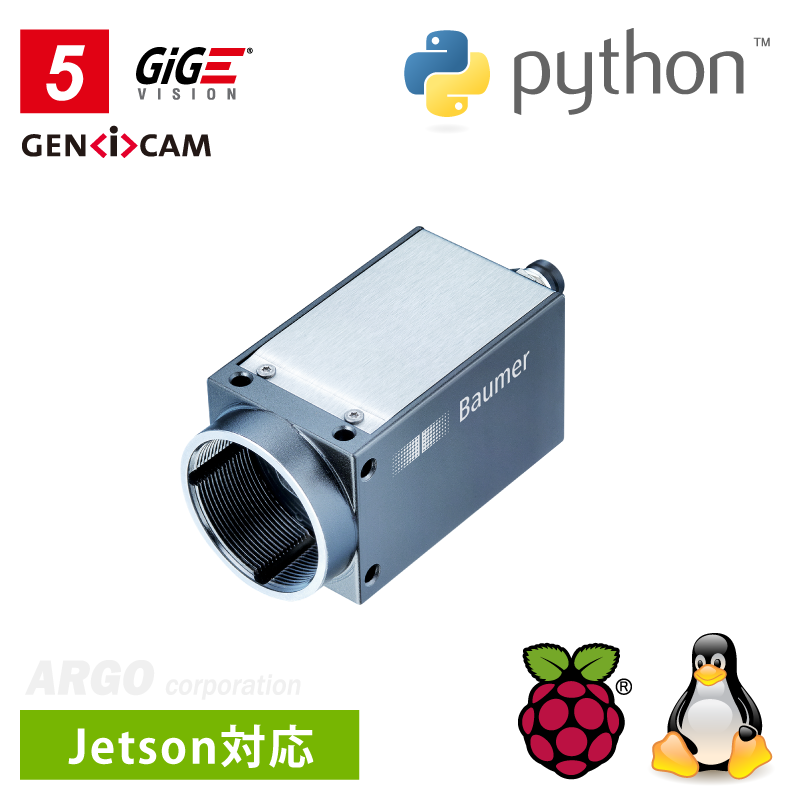

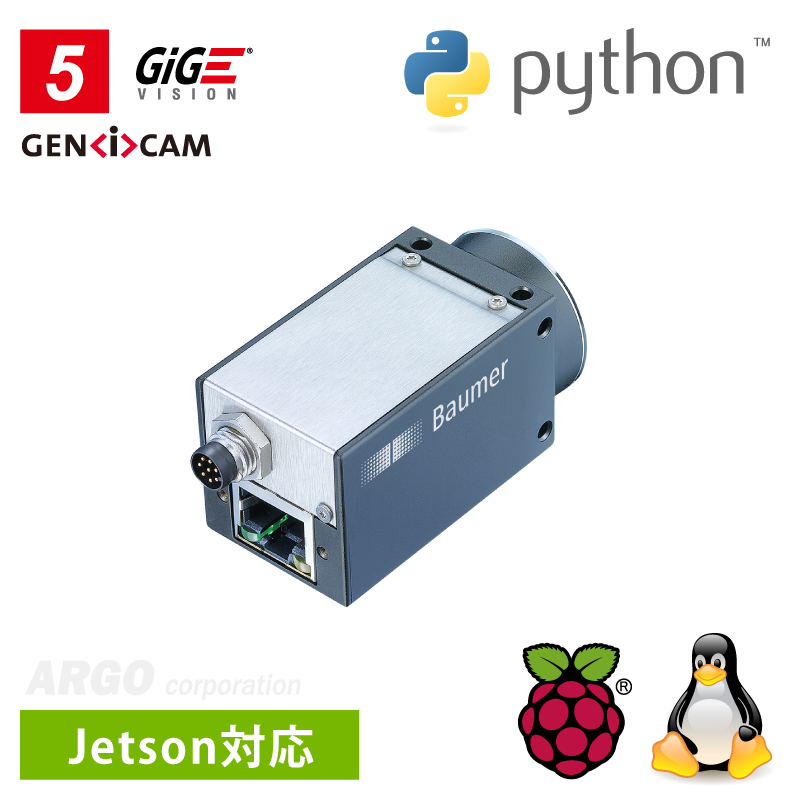

小型・高速 Baumer（バウマー）社製 5GigEカメラ
製品名
VCX.5G-127M/VCX.5G-127C
製品名
VCX.5G-127M/VCX.5G-127C
CMOS 4096×2992 @ 50fps 1220万画素 モノクロ or カラー
- 5GigE Vision対応 / GenICam準拠
- 防水防塵IP67対応（レンズ/ケーブル/オプション装着時）
- 耐振動 / 耐衝撃 ： 10G / 100G
- IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, IEC 60068-2-29 試験規格準拠
- Sony製 高速高画質CMOS Pregius S採用
- Pythonでの制御に対応（aravis、harvesters）
- PoEによる給電も可能
- NVIDIA Jetsonシリーズ、Raspberry Pi対応
- IO制御にPLC準拠の電圧を利用可能
- メーカー製SDK、および標準キャプチャソフト（CameraExplorer）付属
アルゴ取扱いのBaumer（バウマー）社のVCX.5G-127は高い耐久性と高信頼性を誇る高品質産業用5GigEカメラです。
再送用内部バッファによる確実で安定したデータ転送を備え、フリーランと同等のフレームレートでトリガー撮影可能なオーバーラップトリガーモードを装備。PLCとの連携を意識したマルチプルデジタルI/Oも搭載。
高効率放熱設計と温度監視センサが高温環境下での安定した動作を提供し、耐振動 / 耐衝撃 ：10G / 100Gと産業用グレードの高い耐環境性能を実現。
付属SDKのBaumer-GAPIは開発者にとって直感的なインターフェースが支援され、ソフトウェア開発用のマニュアル内容も充実し、Windows/Linux（32/64bit）に対応しています。
標準キャプチャソフト（CameraExplorer）で撮像確認/静止画・動画撮影/カメラ設定の変更等が可能です。またGigE VisionやGenICam APIにも対応しており、各種サードパーティー製ソフトでも動作できます。
| 商品コード（型番） | VCX.5G-127M（モノクロ）/ VCX.5G-127C（カラー） | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 解像度 | 4096 × 2992 | |||||||||||||||||||||||||||
| 階調 | 8 / 10 / 12 ビット対応 （12ビットADC） | |||||||||||||||||||||||||||
| センサ | CMOS Sony：IMX545 Gen4（Pregius S） | |||||||||||||||||||||||||||
| センサフォーマット | 1/1.1”フォーマット | |||||||||||||||||||||||||||
| ピクセルサイズ | 2.74μm × 2.74μm | |||||||||||||||||||||||||||
| シャッター方式 | グローバルシャッター | |||||||||||||||||||||||||||
| フレームレート（fps） | 50fps（4096×2992、8bit時） | |||||||||||||||||||||||||||
| 露光制御（オート制御対応） | 1µsec ～ 60sec | |||||||||||||||||||||||||||
| ダークノイズ | 2.7 e- | |||||||||||||||||||||||||||
| 飽和容量 | 9500 e- | |||||||||||||||||||||||||||
| ダイナミックレンジ | 70 dB | |||||||||||||||||||||||||||
| SNR | 40 dB | |||||||||||||||||||||||||||
| 量子効率 | 68 % @ 536 nm | |||||||||||||||||||||||||||
| ゲイン制御（オート制御対応） | 0 ～ ＋48dB | |||||||||||||||||||||||||||
| 内蔵メモリバッファ | 480MB | |||||||||||||||||||||||||||
| JumboFrame機能 | 9,000Byteまで対応 | |||||||||||||||||||||||||||
| オペレーションモード | トリガーモード / フリーランモード | |||||||||||||||||||||||||||
| 機能 | 転送遅延 / タイマー / LUT / 欠陥画素補正 / 固定パターンノイズ補正 / パケット再送 / イベントログ出力 | |||||||||||||||||||||||||||
| パーシャルスキャン | 縦横任意指定可能 | |||||||||||||||||||||||||||
| ビニング （TrueColorBinning対応） |
2×2 | |||||||||||||||||||||||||||
| イメージフォーマット | モノクロ：Mono | |||||||||||||||||||||||||||
| カラー：BayerRG / RGB / BGR / Mono | ||||||||||||||||||||||||||||
| 外部入出力 ×4系統 |
|
|||||||||||||||||||||||||||

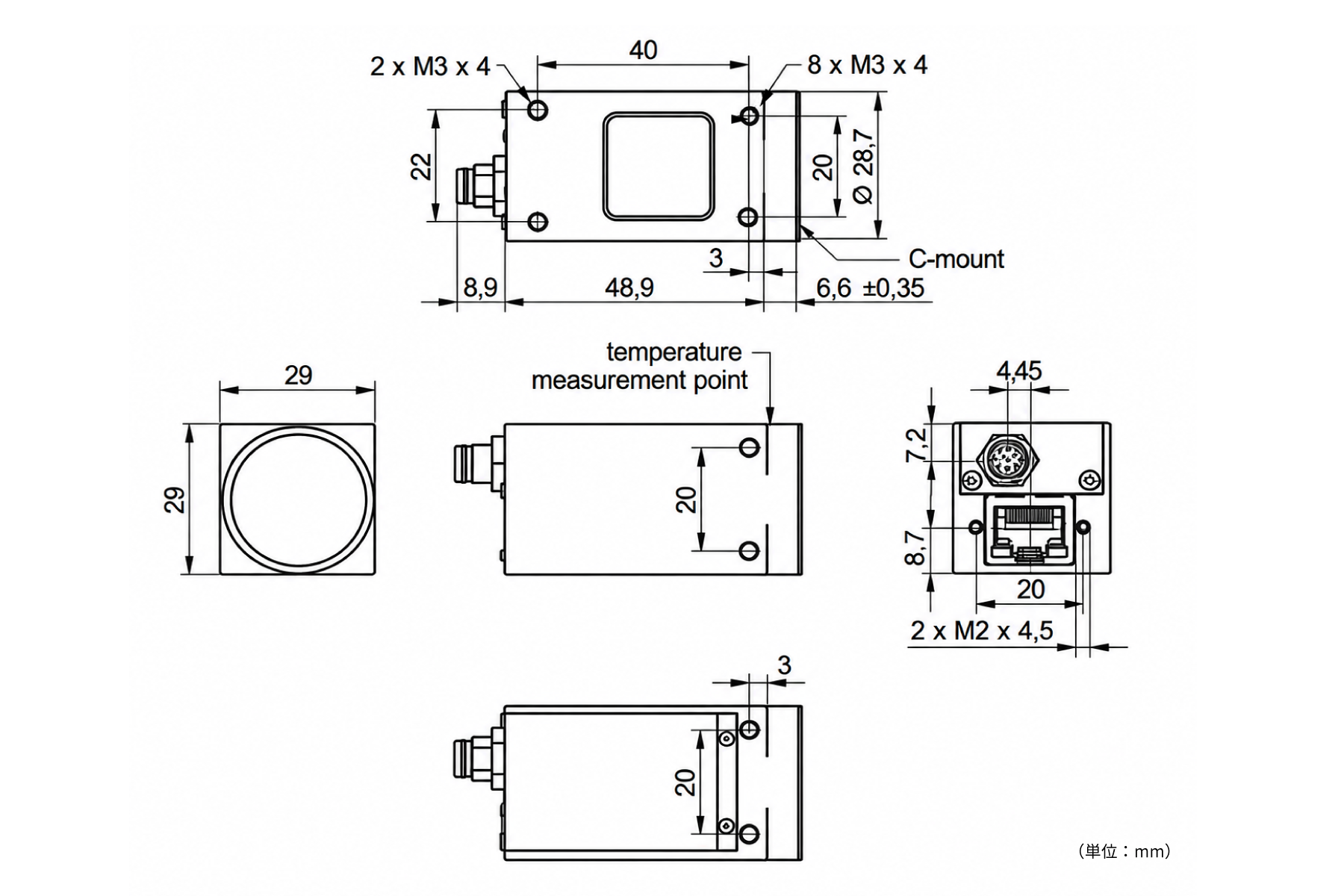

| サイズ・重量 | 29 × 29 × 49mm、120g | |||||||||||||||||||||||||||
| インターフェース | 5GigabitEthernet（5000BASE）/GigabitEthernet（1000BASE）/ FastEthernet（100BASE） | |||||||||||||||||||||||||||
| IPアドレス設定 | 固定IP / DHCP / LLA | |||||||||||||||||||||||||||
| レンズマウント | Cマウント | |||||||||||||||||||||||||||
| コネクタ | RJ45：GigabitEthernet M8コネクタ（8pin）：電源＋トリガー入出力 |
|||||||||||||||||||||||||||
| 電源 / 消費電力 | 電源：12～24VDC / 消費電力：4.5W（PoE時 5.1W） | |||||||||||||||||||||||||||
| 動作温度 / 湿度 | 0 ～ ＋73℃ / 湿度 10% ～ 90% 結露しないこと | |||||||||||||||||||||||||||
| 耐振動 / 耐衝撃 | 10G / 100G IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, IEC 60068-2-29 試験規格準拠 |
|||||||||||||||||||||||||||
| MTBF | 26年＠45℃、17年＠60℃ | |||||||||||||||||||||||||||
| SDK（カメラに付属） | Baumer-GAPI：C/C++,C#,VB.Net neoAPI：Python,C/C++,C# |
|||||||||||||||||||||||||||
| API | GigE Vision、GenICam準拠 | |||||||||||||||||||||||||||
| キャプチャソフト（カメラに付属） | CameraExplorer | |||||||||||||||||||||||||||
| 対応サードパーティソフト |
・Zebra Aurora Vision ・MVTec：HALCON（8.0.2以上） ・NI：LabView（Vision Acquisition Software8.2.1以上） ・Cognex：VisionPro（5.0以上） ・Matrox：MIL（8.0以上） ・MathWorks：MATLAB（R2010b以上） ・Python Harvesters（Python3.4～3.7、64bit OS） ・Python aravis（Python3以上、64bit OS） ・Norpix：StreamPix |
|||||||||||||||||||||||||||
| OS | 32/64bit：Windows（8.1以降のWindowsOS） 32/64bit：Linux（全ディストリビューション） |
|||||||||||||||||||||||||||
| ARM | NVIDIA：各Jetsonシリーズ対応 Raspberry Pi：各Raspberry Piシリーズ対応 その他ARMプロセッサ環境（armhf/aarch64）対応 |
|||||||||||||||||||||||||||
| コンプライアンス | CE、RoHS、REACH、UL Recognized、KC | |||||||||||||||||||||||||||
▲タブのトップへ戻る
▲タブのトップへ戻る
| 商品コード （型番） |
構成/内容 | 価格 | |
|---|---|---|---|
| カメラ | VCX.5G-127M | PoE対応 小型・高速5GigEカメラ モノクロ CMOS 1220万画素 | お問い合わせ |
| VCX.5G-127C | PoE対応 小型・高速5GigEカメラ カラー CMOS 1220万画素 | お問い合わせ |
※一括で複数台ご検討の場合は別途ご相談ください。
5GigE対応NICカード
ケーブル
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |
AC12V.2-M8-8 | 12VDC LX/VCXG用ACアダプタ 8pin-M8コネクタ仕様（トリガ用ケーブル付き） |
30,000円 税込 33,000円 |
| CAM8.A8-NS-2m | 8pin-M8コネクタ付き 電源&トリガ用ケーブル 2m（先バラ シールドなし） | 6,000円 税込 6,600円 |
|
| CAM8.A8-5m | 8pin-M8コネクタ付き 電源&トリガ用ケーブル 5m（先バラ） | 20,000円 税込 22,000円 |
|
| CAM8.A8-10m | 8pin-M8コネクタ付き 電源&トリガ用ケーブル 10m（先バラ） | 30,000円 税込 33,000円 |
|
| CAM8.A8-5m(90°) | L字型8pin-M8コネクタ付き 電源&トリガ用ケーブル 5m（先バラ） | 25,000円 税込 27,500円 |
レンズ
マウントアダプタ・ヒートシンク
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |
Mounting Adapter Type D (Front) | VCX用前面固定マウントアダプタ | 10,000円 税込 11,000円 |
 |
Mounting Adapter Type E (Tripod) | VCX/VEX用三脚固定マウントアダプタ | 10,000円 税込 11,000円 |
 |
Heat Sink Type C | 三脚固定穴付ヒートシンク | 10,000円 税込 11,000円 |
Mounting Adapter Type D
（Front）
（Front）
Mounting Adapter Type E
（Tripod）
（Tripod）
Heat Sink Type C
※注意事項
- GPIOは非絶縁入出力タイプになっているため規定を超える過電圧や過電流が流れるとカメラの故障を引き起こします。
- 100BASEで使用する場合出力されるフレームレートは大幅に低下します。
- PoEでの動作時はLANケーブルへの電力供給の為、別途1000BASE用のPower Injectorか、IEEE802.3af準拠で1000BASEのポートを持つスイッチングハブが必要です。
