M12ミニレンズ用変換リングについて

CSマウントカメラはCSマウント⇒M12マウントに変換するリングを取り付ける事で、M12マウントのミニレンズを使用することが可能です。M12マウントのミニレンズは、Cマウントの固定焦点レンズに比べて、小型で軽量であることからカメラの設置スペースが限られている時、カメラとレンズを含んだ総重量を軽くしないといけない時に便利なオプションです。また、Cマウントレンズよりも製造コストが低い傾向があり、低価格のモデルが多くあります。以下では、2種類のCSマウントからM12マウントへの変換リングについて説明します。

TLH CCS

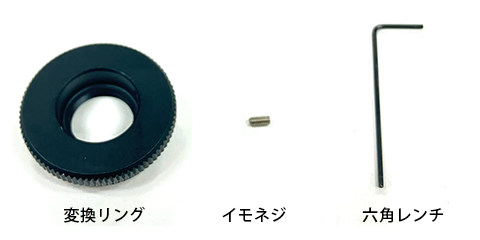

TLH CCSはCSマウントからM12マウントレンズする変換リング(左側)とイモネジ(中央)と六角レンチ(右側)が付属しています。変換リングの穴にイモネジを通してM12マウントレンズを固定します。

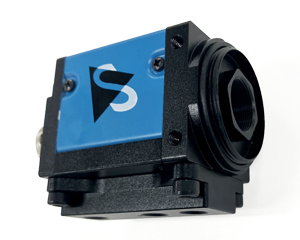

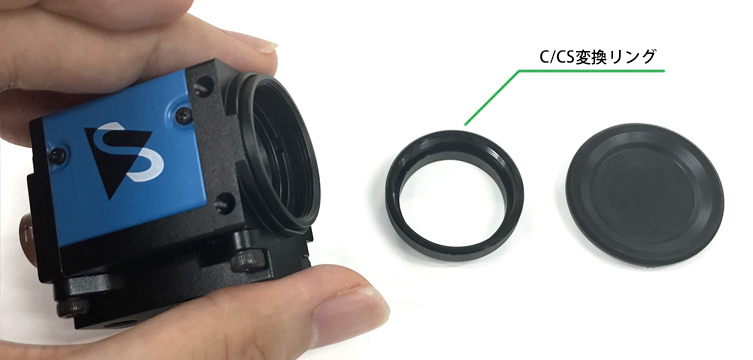

まず、TLH CCS を取り付けるためにC/CS変換リング(=5mm接写リング)を取り外し下記のようにCSマウントにしてください。

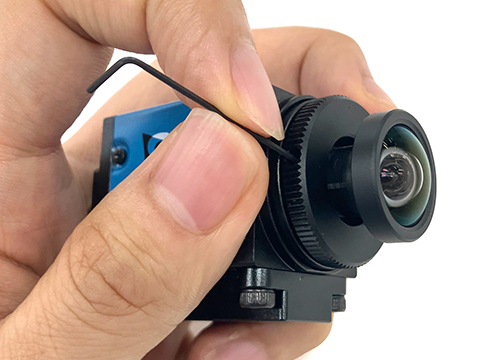

M12マウントレンズを取り付け、ビューワーソフトを見ながらピントが合っているか調整します。ピントが合う位置が決まったら下図のように変換リングの穴にイモネジをねじ込み固定します。

注意点として、カラーカメラには通常、マウント部分にIRカットフィルターが取り付いています。
M12マウントミニレンズを取り付ける時にこのフィルターにぶつかり割れてしまう事があります。CSマウントカメラでM12マウントミニレンズを利用したい場合は、基本的にはモノクロカメラモデル、カラーカメラ(IRカットフィルター無し)モデルを検討するようにしましょう。詳細は下記を参照ください。
https://www.argocorp.com/UVC_camera/UVC_IRcutfilter.html

The Imaging Sourceカメラ 例)
DFK・・・カラーカメラIRカットフィルター有り
DBK・・・カラーカメラIRカットフィルター無し
DMK・・・モノクロカメラIRカットフィルター無し

TLH CS-f

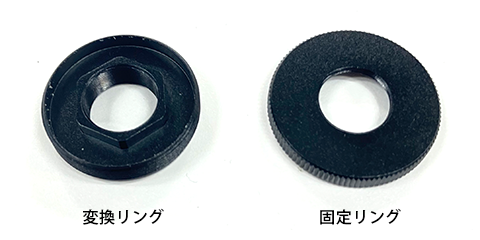

TLH CS-fは下図の通りCSマウントからM12マウントレンズする変換リング(左側のリング)と固定リング(右側のリング)が付属しています。この2つのリングを使ってレンズを固定します。TLH CCSより薄型なのでM12マウントミニレンズを奥までねじ込む必要がある場合にはこちらを利用しましょう。

まず、TLH CCS を取り付けるためにC/CS変換リング(=5mm接写リング)を取り外し下記のようにCSマウントにしてください。

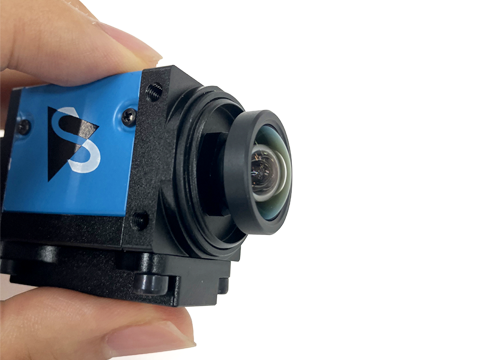

次に変換リングの六角面が上になるように取り付けてください。

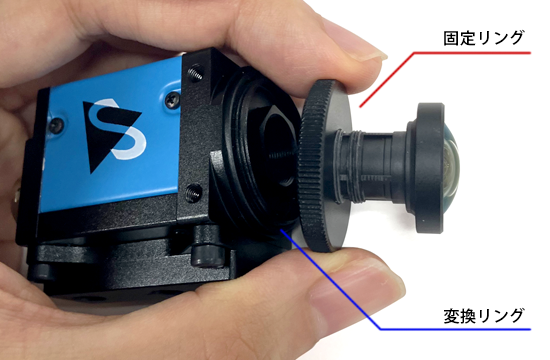

その後、固定リングをレンズに通して変換リングに取り付けます。

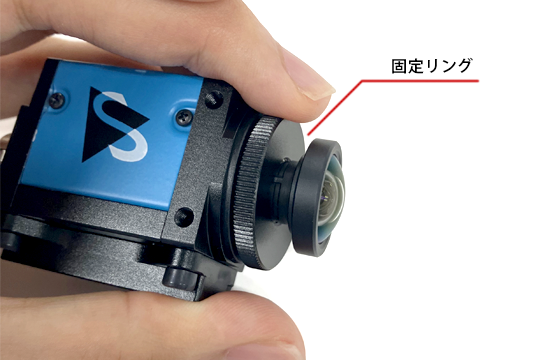

ビューワーソフトで画像を確認しながらピントを合う位置を調整し、固定リングを閉めてレンズを固定します。

同じく注意点として、カメラのマウント部分のIRカットフィルターにレンズが当たらないように注意しましょう。

https://www.argocorp.com/UVC_camera/UVC_IRcutfilter.html

用いるレンズによっては固定リングを挟むと奥までねじ込めずにフォーカスが合わないものがあります。その場合はレンズのねじ切りにシーリングテープを巻いてからレンズをねじ込んでレンズを固定するようにしましょう。

M12ミニレンズ用変換リングとM12マウントレンズの組み合わせの注意点

M12マウントミニレンズは様々な種類があります。レンズの種類によってTLH CCSとTLH CS-fを使い分けていただく必要があります。基本的に、TLH CS-fは全てのレンズに対応していますが、TLH CCSはイモネジでサイドからレンズを固定するのでフォーカスの調整がしやすいです。

※PCサイトもしくは画面を横にするとラインナップがさらに詳細に表示されます。
商品コード(型番) 構成/内容 組み合わせ
対応センササイズ 焦点距離 IRカット TLH CCS TLH CS-f
TBL2.1 1/3" 2.1mm なし ×
TBL2.1C 1/3" 2.1mm あり ×
TBL2.9 1/3" 2.9mm なし ×
TBL2.9 C 1/3" 2.9mm あり ×
TBL3.6 1/3" 3.6mm なし ×
TBL3.6 C 1/3" 3.6mm あり ×
TBL6 1/3" 6mm なし
TBL6 C 1/3" 6mm あり
TBL8 1/3" 8mm なし
TBL8 C 1/3" 8mm あり
TBL12b 1/3" 12mm なし
TBL12b C 1/3" 12mm あり
▲タブのトップへ戻る
商品コード(型番) 構成/内容 組み合わせ
対応センサ
サイズ
焦点距離 IRカット メガピクセル TLH CCS TLH CS-f
TBL1.4 5MP 1/2.5" 1.4mm なし 5MP
TBL1.4C 5MP 1/2.5" 1.4mm あり 5MP
TBL2.5 5MP 1/2.5" 2.5mm なし 5MP ×
TBL2.5C 5MP 1/2.5" 2.5mm あり 5MP ×
TBL2.9 5MP 1/2.5" 2.9mm なし 5MP
TBL2.9C 5MP 1/2.5" 2.9mm あり 5MP
TBL3.6 5MP 1/2.5" 3.6mm なし 5MP
TBL3.6C 5MP 1/2.5" 3.6mm あり 5MP
TBL4 5MP 1/2.5" 4mm なし 5MP
TBL4C 5MP 1/2.5" 4mm あり 5MP
TBL6 5MP 1/2.5" 6mm なし 5MP
TBL6C 5MP 1/2.5" 6mm あり 5MP
TBL8 5MP 1/2.5" 8mm なし 5MP
TBL8C 5MP 1/2.5" 8mm あり 5MP
TBL12-2 5MP 1/2" 12mm なし 5MP
TBL12-2C 5MP 1/2" 12mm あり 5MP
▲タブのトップへ戻る
商品コード(型番) 構成/内容 組み合わせ
対応センサ
サイズ
焦点距離 ディストーション IRカット メガピクセル TLH CCS TLH CS-f
TBN1.98C 8MP 1/2.8" 1.98mm 4.5% あり 8MP ×
TBN3.5 3MP 1/2.5" 3.5mm 1.5% なし 3MP
TBN4.5 3MP 1/1.8" 4.5mm 2.8%なし 3MP
TBN4.5C 3MP 1/1.8" 4.5mm 2.8% あり 3MP
TBN5.4 10MP 1/2.3" 5.4mm 2%なし 10MP
TBN5.4C 10MP 1/2.3" 5.4mm 2% あり 10MP
TBN6 5MP 1/1.8" 6mm 0.5% なし 5MP
TBN7.2 10MP 1/2.3" 7.2mm 1.5% なし 10MP
TBN7.2C 10MP 1/2.3" 7.2mm 1.5% あり 10MP
TBN8 5MP 1/1.8" 8mm 0.3% なし 5MP
TBN12 5MP 1/1.8" 12mm 0.2% なし 5MP
TBN16 5MP 1/1.8" 16mm 0.65% なし 5MP
TBN16C 5MP 1/1.8" 16mm 0.65% あり 5MP
▲タブのトップへ戻る
