VCDプロパティ:オートフォーカス編

概要

フォーカス調整に関するVCDプロパティの実装方法について説明します。

サンプルプログラム

Software IC Imaging Control 3.5, Visual Studio™ 2019
サンプル(C#) VCD_properties_autofocus_cs_3.5.zip

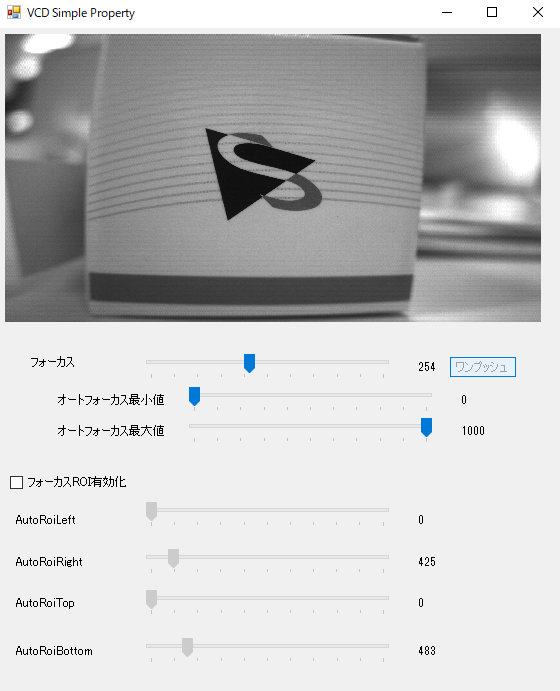

実行結果

Visual Studioのプログラム上ではすでにボタンの設置や関数は定義済ですので、IC Imaging Contorl3.5をインストールされていれば、実行ボタンだけですぐにデバッグで動作確認することができます。
画面にあるそれぞれのボタンなどのコントローラの機能は下記の通りです。

フォーカス値スライダー フォーカス値を調整します。
[ワンプッシュ]ボタン ワンプッシュでフォーカスを自動調整します。
[オートフォーカス最大値]スライダー ワンプッシュボタンをクリックしたときにフォーカス値を設定できる最大の数値を指定します。
[オートフォーカス最小値]スライダー ワンプッシュボタンをクリックしたときにフォーカス値を設定できる最小の数値を指定します。
[フォーカスROI有効化]チェックボックス ホワイトバランスの赤、青、緑の色味を自動で調整します。
[Auto Roi Left]スライダー オートフォーカスでフォーカスを合わせる範囲のLeftの座標位置を指定します。
[Auto Roi Right]スライダー オートフォーカスでフォーカスを合わせる範囲のRightの座標位置を指定します。
[Auto Roi Top]スライダー オートフォーカスでフォーカスを合わせる範囲のTopの座標位置を指定します。
[Auto Roi Bottom]チェックボックス オートフォーカスでフォーカスを合わせる範囲のBottomの座標位置を指定します。

VCDプロパティの宣言

private TIS.Imaging.VCDSwitchProperty _autoRoiEnable;
private TIS.Imaging.VCDRangeProperty _focusValue;
private TIS.Imaging.VCDRangeProperty _focusMaxValue;
private TIS.Imaging.VCDRangeProperty _focusMinValue;
private TIS.Imaging.VCDRangeProperty _autoRoiRight;
private TIS.Imaging.VCDRangeProperty _autoRoiLeft;
private TIS.Imaging.VCDRangeProperty _autoRoiTop;
private TIS.Imaging.VCDRangeProperty _autoRoiBottom;

IC Imaging ControlではTheImagingSource社のデバイスの機能にアクセスするためにVCDプロパティと呼ばれるクラスを用意しています。
ここではVCDプロパティの簡単な例としてAutoFocusの実装方法について説明します。
VCDプロパティの設定方法については下記をご覧ください。

constants.Standard Interface Identifier (標準インターフェース識別子)
IC Imaging Control_Ver3.5(C#/VB.NET) APIリファレンスマニュアル

初期設定

private void Form1_Load( object sender, EventArgs e )
{

    if( !icImagingControl1.LoadShowSaveDeviceState("lastSelectedDeviceState.xml") )
    {
      MessageBox.Show("No device was selected.", this.Text, MessageBoxButtons.OK, MessageBoxIcon.Information);
      this.Close();
      return;
    }


    //カメラから出力された映像をIC Imaging Contorolのコントロール表示サイズにする
    icImagingControl1.LiveDisplayDefault = false;
    icImagingControl1.LiveDisplaySize = icImagingControl1.Size;



    //フォーカス値
    _focusValue = icImagingControl1.VCDPropertyItems.Find<VCDRangeProperty>(VCDGUIDs.VCDID_Focus, VCDGUIDs.VCDElement_Value);
    if( _focusValue == null )
    {
      FocusValueTrackBar.Enabled = false;
    }
    else
    {
      FocusValueTrackBar.Enabled = true;
      FocusValueTrackBar.Minimum = _focusValue.RangeMin;
      FocusValueTrackBar.Maximum = _focusValue.RangeMax;
      FocusValueTrackBar.Value = _focusValue.Value;
      FocusValueTrackBar.TickFrequency = (FocusValueTrackBar.Maximum - FocusValueTrackBar.Minimum) / 10;
      FocusValueValueLabel.Text = FocusValueTrackBar.Value.ToString();
    }
    //フォーカス最小値
    _focusMinValue = icImagingControl1.VCDPropertyItems.Find<VCDRangeProperty>(VCDGUIDs.VCDID_Focus, VCDGUIDs.VCDElement_AutoMinValue);
    if (_focusMinValue == null)
    {
      FocusAutoMinValueTrackBar.Enabled = false;
    }
    else
    {
      FocusAutoMinValueTrackBar.Enabled = true;
      FocusAutoMinValueTrackBar.Minimum = _focusMinValue.RangeMin;
      FocusAutoMinValueTrackBar.Maximum = _focusMinValue.RangeMax;
      FocusAutoMinValueTrackBar.Value = _focusMinValue.Value;
      FocusAutoMinValueTrackBar.TickFrequency = (FocusAutoMinValueTrackBar.Maximum - FocusAutoMinValueTrackBar.Minimum) / 10;
      FocusAutoMinValueLabel.Text = _focusMinValue.Value.ToString();
    }

    //フォーカス最大値
    _focusMaxValue = icImagingControl1.VCDPropertyItems.Find<VCDRangeProperty>(VCDGUIDs.VCDID_Focus, VCDGUIDs.VCDElement_AutoMaxValue);
    if (_focusMaxValue == null)
    {
      FocusAutoMaxValuetrackBar.Enabled = false;
    }
    else
    {
      FocusAutoMaxValuetrackBar.Enabled = true;
      FocusAutoMaxValuetrackBar.Minimum = _focusMaxValue.RangeMin;
      FocusAutoMaxValuetrackBar.Maximum = _focusMaxValue.RangeMax;
      FocusAutoMaxValuetrackBar.Value = _focusMaxValue.Value;
      FocusAutoMaxValuetrackBar.TickFrequency = (FocusAutoMaxValuetrackBar.Maximum - FocusAutoMaxValuetrackBar.Minimum) / 10;
      FocusAutoMaxValueLabel.Text = _focusMaxValue.Value.ToString();
    }
    //ROI機能の有効化の設定
    _autoRoiEnable = icImagingControl1.VCDPropertyItems.Find<VCDSwitchProperty>(VCDGUIDs.VCDID_Focus, VCDGUIDs.VCDElement_AutoRoiEnable);
    if (_autoRoiEnable == null)
    {
      AutoRoiEnableCheckBox.Enabled = false;
      AutoFocusOnePushButton.Enabled = false;
    }
    else
    {
      _autoRoiEnable.Switch = false;
    }

    //オートフォーカス Right
    _autoRoiRight = icImagingControl1.VCDPropertyItems.Find<VCDRangeProperty>( VCDGUIDs.VCDID_Focus, VCDGUIDs.VCDElement_AutoRoiRight );
    if( _autoRoiRight == null )
    {
      AutoRoiRightTrackBar.Enabled = false;
    }
    else
    {
      AutoRoiRightTrackBar.Enabled = true;
      AutoRoiRightTrackBar.Minimum = _autoRoiRight.RangeMin;
      AutoRoiRightTrackBar.Maximum = _autoRoiRight.RangeMax;
      AutoRoiRightTrackBar.Value = _autoRoiRight.Value;
      AutoRoiRightTrackBar.TickFrequency = (AutoRoiRightTrackBar.Maximum - AutoRoiRightTrackBar.Minimum) / 10;
      AutoRoiRightLabel.Text = _autoRoiRight.Value.ToString();
    }

    // オートフォーカス Left
    _autoRoiLeft = icImagingControl1.VCDPropertyItems.Find<VCDRangeProperty>(VCDGUIDs.VCDID_Focus, VCDGUIDs.VCDElement_AutoRoiLeft);
    if(_autoRoiLeft == null )
    {
      AutoRoiLeftTrackBar.Enabled = false;
    }
    else
    {
      AutoRoiLeftTrackBar.Enabled = false;
      AutoRoiLeftTrackBar.Enabled = true;
      AutoRoiLeftTrackBar.Minimum = _autoRoiLeft.RangeMin;
      AutoRoiLeftTrackBar.Maximum = _autoRoiLeft.RangeMax;
      AutoRoiLeftTrackBar.Value = _autoRoiLeft.Value;
      AutoRoiLeftTrackBar.TickFrequency = (AutoRoiLeftTrackBar.Maximum - AutoRoiLeftTrackBar.Minimum) / 10;
      AutoRoiLeftLabel.Text = _autoRoiLeft.Value.ToString();
    }

    //オートフォーカス Top
    _autoRoiTop = icImagingControl1.VCDPropertyItems.Find<VCDRangeProperty>(VCDGUIDs.VCDID_Focus, VCDGUIDs.VCDElement_AutoRoiTop);
    if (_autoRoiTop == null)
    {
      AutoRoiTopTrackBar.Enabled = false;
    }
    else
    {
      AutoRoiTopTrackBar.Enabled = false;
      AutoRoiTopTrackBar.Enabled = true;
      AutoRoiTopTrackBar.Minimum = _autoRoiTop.RangeMin;
      AutoRoiTopTrackBar.Maximum = _autoRoiTop.RangeMax;
      if (_autoRoiTop.Value > _autoRoiTop.RangeMax) _autoRoiTop.Value = _autoRoiTop.RangeMax;
      if (_autoRoiTop.Value < _autoRoiTop.RangeMin) _autoRoiTop.Value = _autoRoiTop.RangeMin;


      AutoRoiTopTrackBar.Value = _autoRoiTop.Value;
      AutoRoiTopTrackBar.TickFrequency = (AutoRoiTopTrackBar.Maximum - AutoRoiTopTrackBar.Minimum) / 10;
      AutoRoiTopLabel.Text = _autoRoiTop.Value.ToString();
    }

    //オートフォーカス Bottom
    _autoRoiBottom = icImagingControl1.VCDPropertyItems.Find<VCDRangeProperty>(VCDGUIDs.VCDID_Focus, VCDGUIDs.VCDElement_AutoRoiBottom);
    if (_autoRoiBottom == null)
    {
      AutoRoiBottomTrackBar.Enabled = false;
    }
    else
    {
      AutoRoiBottomTrackBar.Enabled = false;
      AutoRoiBottomTrackBar.Enabled = true;
      AutoRoiBottomTrackBar.Minimum = _autoRoiBottom.RangeMin;
      AutoRoiBottomTrackBar.Maximum = _autoRoiBottom.RangeMax;
      AutoRoiBottomTrackBar.Value = _autoRoiBottom.Value;
      AutoRoiBottomTrackBar.TickFrequency = (AutoRoiBottomTrackBar.Maximum - AutoRoiBottomTrackBar.Minimum) / 10;
      AutoRoiBottomLabel.Text = _autoRoiBottom.Value.ToString();
    }
    AutoRoiRightTrackBar.Enabled = AutoRoiEnableCheckBox.Checked;
    AutoRoiLeftTrackBar.Enabled = AutoRoiEnableCheckBox.Checked;
    AutoRoiTopTrackBar.Enabled = AutoRoiEnableCheckBox.Checked;
    AutoRoiBottomTrackBar.Enabled = AutoRoiEnableCheckBox.Checked;
    // ライブストリーミング開始
    icImagingControl1.LiveStart();
}

デバイスを選択後、VCDPropertyItems.Findメソッドを使って下記のitem識別子とelement識別子を引数に割り当てることによりVCDPropertyInterfaceを取得できます。

コントローラ グローバル
オブジェクト
item識別子 element識別子 インターフェース
[フォーカス値]スライダー _focusValue VCDID_Focus VCDElement_Value VCDRangeProperty
[ワンプッシュ]ボタン autoFocusOnePush VCDID_Focus VCDElement_OnePush VCDButtonProperty
[オートフォーカス]
最大値スライダー
_focusMaxValue VCDID_Focus VCDElement_AutoMaxValue VCDRangeProperty
[オートフォーカス]
最小値スライダー
_focusMinValue VCDID_Focus VCDElement_AutoMinValue VCDRangeProperty
[フォーカスROI有効化]
チェックボックス
_autoRoiEnable VCDID_Focus VCDElement_AutoRoiEnable VCDSwitchProperty
[Auto Roi Left]
スライダー
_autoRoiLeft VCDID_Focus VCDElement_AutoRoiLeft VCDRangeProperty
[Auto Roi Right]
スライダー
_autoRoiRight VCDID_Focus VCDElement_AutoRoiRight VCDRangeProperty
[Auto Roi Top]
スライダー
_autoRoiTop VCDID_Focus VCDElement_AutoRoiTop VCDRangeProperty
[Auto Roi Bottom]
チェックボックス
_autoRoiBottom VCDID_Focus VCDElement_AutoRoiBottom VCDRangeProperty

item識別子は下記をご覧ください。

constants.Standard Property Item Identifier
(標準プロパティアイテム識別子)

IC Imaging Control_Ver3.5(C#/VB.NET) APIリファレンスマニュアル

element識別子は下記をご覧ください

constants.Standard Element Identifier (標準エレメント識別子)
IC Imaging Control_Ver3.5(C#/VB.NET) APIリファレンスマニュアル

スライダーのイベントハンドラ

private void FocusValueTrackBar_Scroll(object sender, EventArgs e)
{
    _focusValue.Value = FocusValueTrackBar.Value;
    FocusValueValueLabel.Text = _focusValue.Value.ToString();
}

グローバル変数で宣言したプロパティを調整するためにどのようにインターフェースを使うかはスライダーの変更時のイベントハンドラと紐づける必要があります。イベントハンドラ内ではコントローラに対してグローバル変数で宣言したプロパティを割り当てるだけでコントローラによる制御ができるようになります。ここでは冒頭で宣言した変数(_focusValue)をスライダー(FocusValueTrackBar)に割り当てるようにします。_focusValueを割り当てるだけでデバイスとコントローラの同期をとることが可能です。

[ワンプッシュ]ボタン(イベントハンドラ)

private void AutoFocusOnePushButton_Click( object sender, EventArgs e )
{
    //変数autoFocusOnePush にオートフォーカスのワンプッシュ機能を割り当て
    var autoFocusOnePush = icImagingControl1.VCDPropertyItems.Find<VCDButtonProperty>( VCDGUIDs.VCDID_Focus, VCDGUIDs.VCDElement_OnePush );
    if(autoFocusOnePush != null )
    {

      autoFocusOnePush.Push();

        AutoFocusOnePushButton.Enabled =false;
        //ワンプッシュボタンをクリックしたときにフォーカスの値を反映する
        while (true){

            int oldvalue = _focusValue.Value;
            System.Threading.Thread.Sleep(1000);
            FocusValueTrackBar.Value = _focusValue.Value;
            FocusValueValueLabel.Text = _focusValue.Value.ToString();

            if (oldvalue == _focusValue.Value)
            {
                AutoFocusOnePushButton.Enabled = true;
                break;
            }
        }

    }
}

グローバル変数を宣言を必要としない(関数をまたがないような処理の場合)VCDButtonPropertyのようなインターフェースであれば、上記のようにイベントハンドラ内で変数をセットし割り当てるだけで簡単にメソッドを呼び出すことができます。

プログラマーズガイド:VCDプロパティの基本機能
IC Imaging Control_Ver3.5(C#/VB.NET) APIリファレンスマニュアル
