ICImagingControlの標準プロパティダイアログの使用

概要

ICImagingControlに組み込まれている標準のプロパティダイアログボックスを呼び出す方法を示しています。

サンプルプログラム

Software IC Imaging Control 3.5, Visual Studio™ 2019
サンプル(C#) using_prepared_property_dialog_cs_3.5.zip
サンプル(VB.NET) using_prepared_property_dialog_vb_3.5.zip

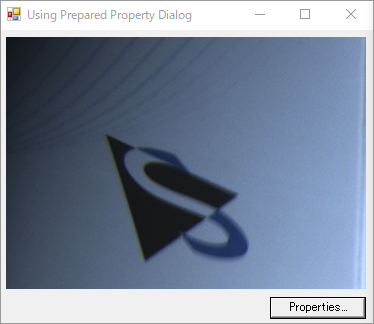

サンプルツールの外観

ICImagingContorlでは"Brightness", "Contrast" や"Exposure Time"のようなデバイスプロパティ項目を設定する事のできる標準的なダイアログボックスを用意しています。

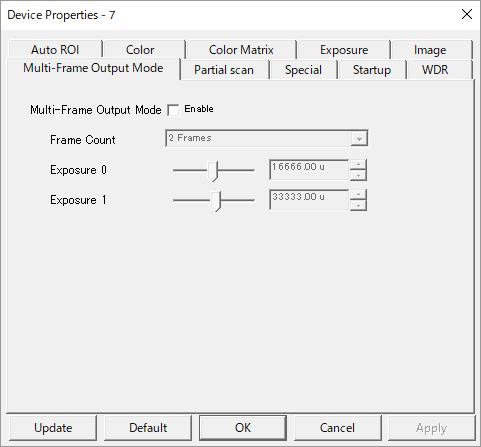

[Multi-Frame Output Mode] タブ

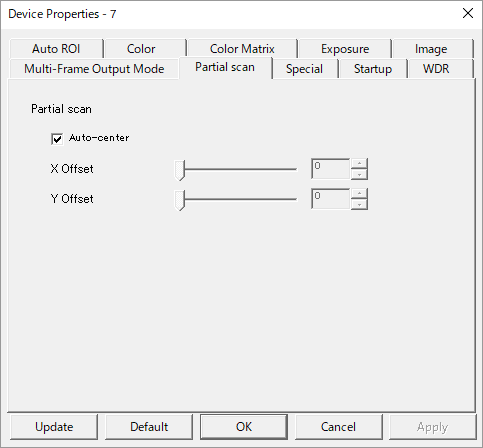

[Partial Scan] タブ

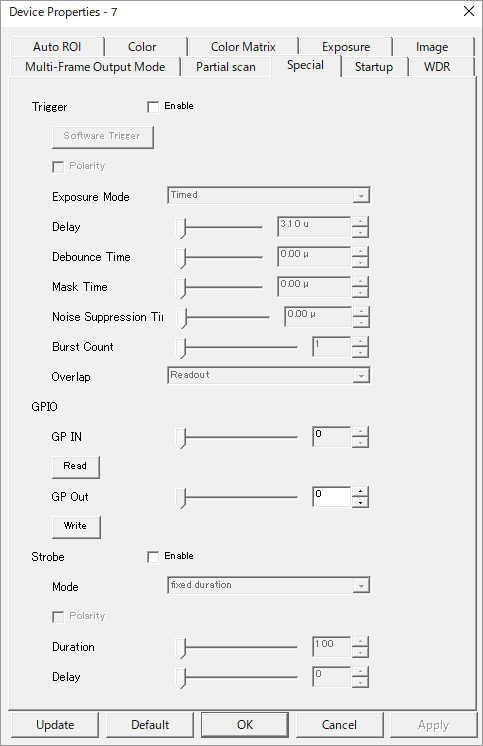

[Special] タブ

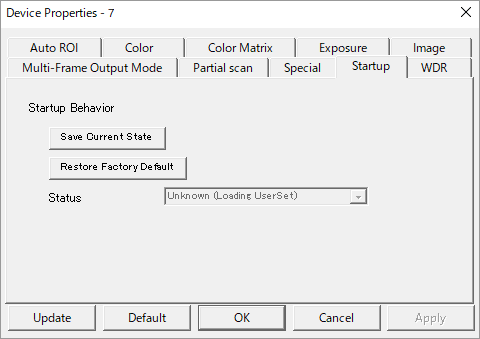

[Startup] タブ

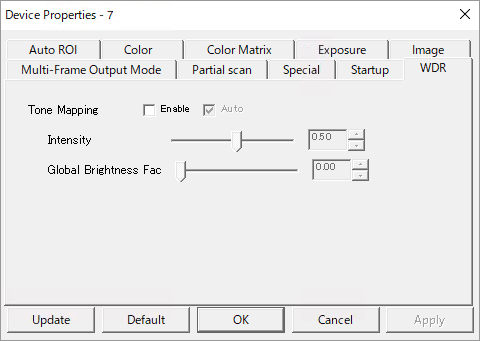

[WDR] タブ

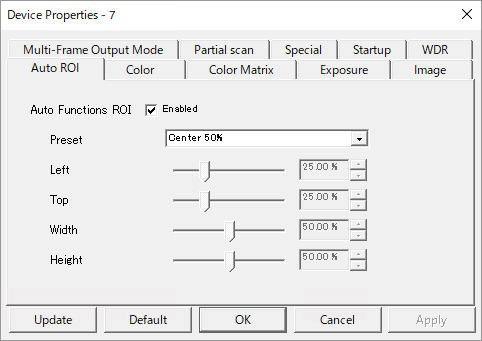

[Auto ROI] タブ

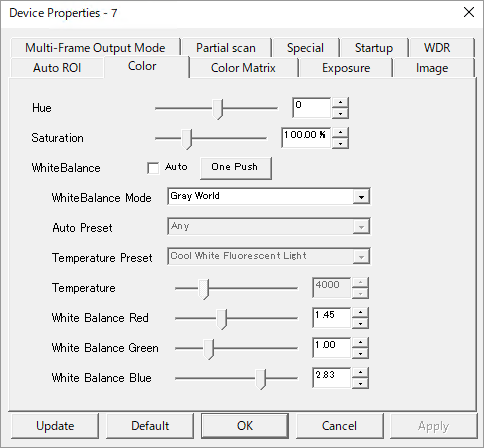

[Color] タブ

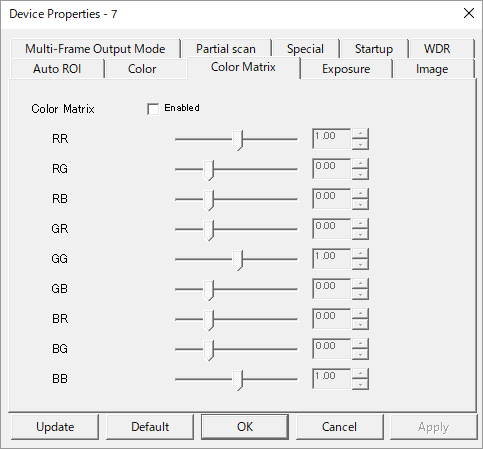

[Color Matrix] タブ

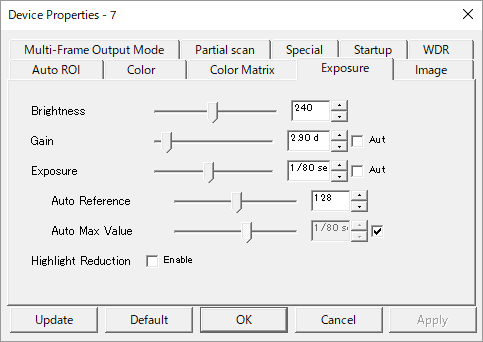

[Exposure] タブ

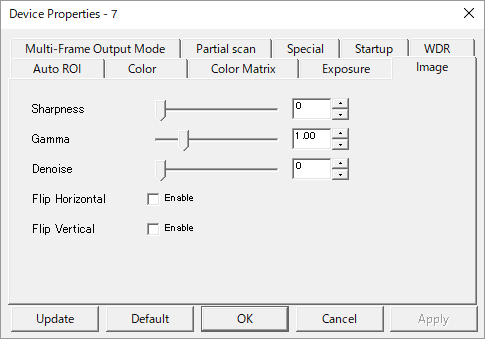

[Image] タブ

プロパティページの表示です。使用するモデルにより、設定できる項目は異なります。

private void Form1_Load(object sender, System.EventArgs e)
{
    icImagingControl1.ShowDeviceSettingsDialog();

    if( icImagingControl1.DeviceValid )
    {
        icImagingControl1.LiveStart();
    }
    else
    {
        Close();
    }
}
Private Sub Form1_Load(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles MyBase.Load

    IcImagingControl1.ShowDeviceSettingsDialog()

    If IcImagingControl1.DeviceValid Then
        IcImagingControl1.LiveStart()
    Else
        Me.Close()
    End If
End Sub

このプログラムでは開始時に .ShowDeviceSettingsDialogを使ってビデオキャプチャデバイスを選択しています。Form1_Load()の最後には.LiveStartを使用してビデオキャプチャデバイスのライブ表示を開始します。

private void btnProperties_Click(object sender, System.EventArgs e)
{
    if( icImagingControl1.DeviceValid )
    {
        icImagingControl1.ShowPropertyDialog();
    }
}
Private Sub Button1_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles Button1.Click

    IcImagingControl1.ShowPropertyDialog()

End Sub

ユーザーが[Properties...]ボタンをクリックするとプログラムは .ShowPropertyDialog()によりICImagingContorlに標準のプロパティダイアログを呼び出します。
