デバイスの開閉

概要

IC Imaging Controlを使用してカメラデバイスの開閉操作を操作しています。

サンプルプログラム

Software IC Imaging Control 3.5, Visual Studio™ 2022
サンプル(C#) open_and_close_device_cs_3.5.zip

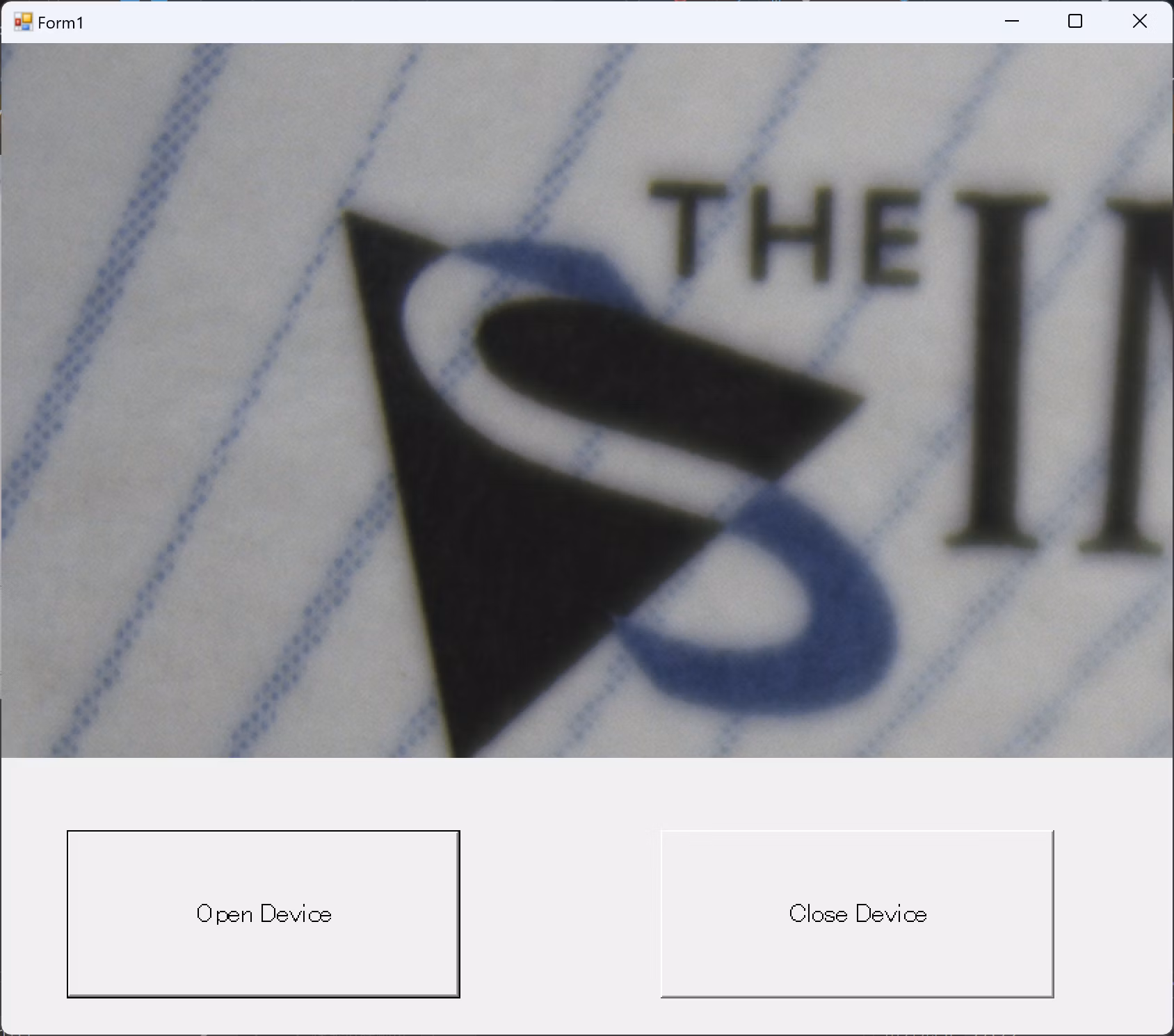

サンプルツールの外観

解説

[buttonOpen_Click] メソッド

[Open Device]ボタンをクリックしたときに発火する処理です。

private void buttonOpen_Click(object sender, System.EventArgs e)
{
    // ① デバイスを指定して開く
    icImagingControl1.Device = "DFK 33UX273";

    // ② デバイスダイアログを使ってカメラを開く
    icImagingControl1.LoadShowSaveDeviceState("DeviceState.xml");

    // ③ XMLファイルからデバイス設定を読み込む
    icImagingControl1.LoadDeviceStateFromFile("DeviceState.xml", true);

    // デバイスが有効かどうかを確認する
    if (icImagingControl1.DeviceValid)
    {
        // ライブビデオが実行中であれば停止する
        if (icImagingControl1.LiveVideoRunning)
            icImagingControl1.LiveStop();

        // ライブビデオを開始する
        icImagingControl1.LiveStart();
    }
}

カメラを開くのは下記のいずれかを選んでください。

  1. カメラを直接指定して開きます。

    icImagingControl1.Device = "DFK 33UX273";

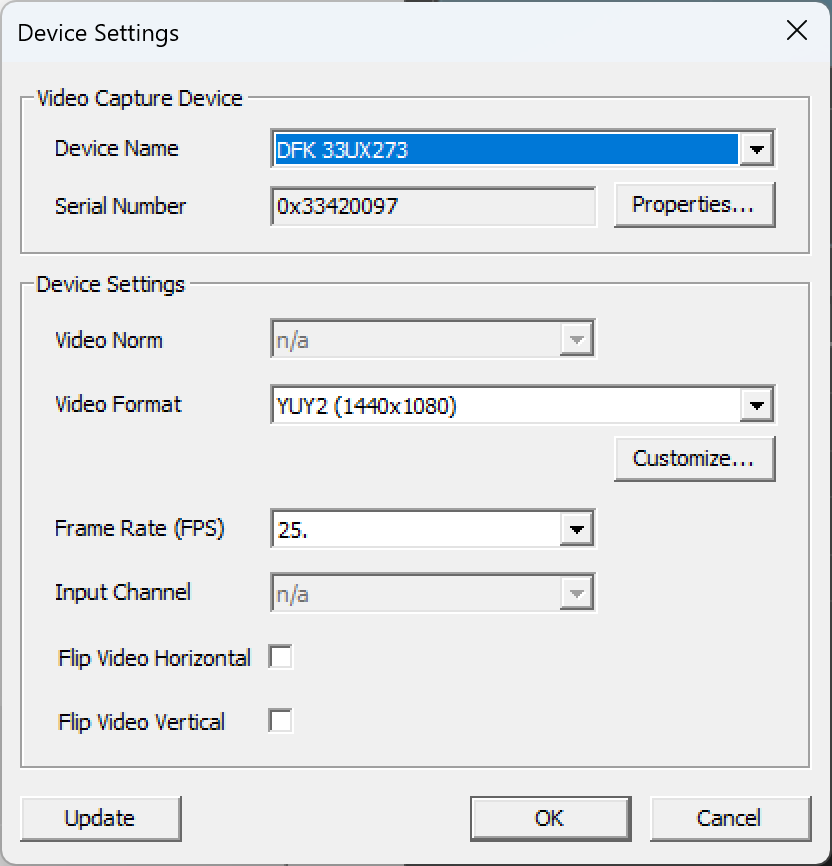

  2. デバイスダイアログを使用してカメラを開きます。

    icImagingControl1.LoadShowSaveDeviceState("DeviceState.xml");

    デバイス状態をxmlファイルに保存し、再読込できるようにします。

  3. XMLファイルからカメラ設定を読み込みます。

    icImagingControl1.LoadDeviceStateFromFile("DeviceState.xml", true);

    第2引数を「true」に指定することでカメラをオープンすることができます。

    ICImagingControl.LoadDeviceStateFromFile Method
    IC Imaging Control_Ver3.5(C#/VB.NET) APIリファレンスマニュアル


最後にデバイスが有効ならライブ撮影を開始します。

if (icImagingControl1.DeviceValid)
{
    if (icImagingControl1.LiveVideoRunning)
        icImagingControl1.LiveStop();

    icImagingControl1.LiveStart();
}

[buttonClose_Click] メソッド

[Close Deivce]ボタンをクリックしたときに発火する処理です。

private void buttonClose_Click(object sender, System.EventArgs e)
{
    try
    {
        if (icImagingControl1.LiveVideoRunning)
        {
            icImagingControl1.LiveStop();
            icImagingControl1.Device = "";  // デバイスをクローズ
        }
    }
    catch (Exception ex)
    {
        MessageBox.Show("デバイスを閉じる際にエラーが発生しました: " + ex.Message, "エラー", MessageBoxButtons.OK, MessageBoxIcon.Error);
    }
}

LiveStartメソッドで開始されたライブ画像の表示を停止します。

if (icImagingControl1.LiveVideoRunning)
{
    icImagingControl1.LiveStop();
    icImagingControl1.Device = "";  // デバイスをクローズ
    //icImagingControl1.Dispose(); // すべてのリソースを解放
}

ライブ画像の表示を停止したあと、「icImagingControl1.Device = ""」でデバイスを解放することができます。

なお、Dispose()メソッドは、icImagingControl1オブジェクトで使用されているリソースを解放します。
これにより、使用中のメモリやハードウェアリソースが適切に解放されます。一度Dispose()を呼び出すと、icImagingControl1オブジェクトは無効になるため、それ以降操作を行うとエラーが発生しますので注意してください。
DeviceとDisposeの呼び出しタイミングに関しては下記の通りです。

項目 icImagingControl1.Device icImagingControl1.Dispose()
目的 デバイスの選択やリセット オブジェクト全体のリソース解放
操作対象 デバイス(カメラなど) icImagingControl1 オブジェクト全体
使用タイミング デバイスの切り替え時やリセット時 アプリケーション終了時やオブジェクトが不要になったとき
影響範囲 指定されたデバイスの操作に限定 icImagingControl1 が使用するすべてのリソース
リソース解放 カメラの接続解除のみ メモリやハードウェアリソースを完全に解放

エラーはtry-catchで保護します。

catch (Exception ex)
{
    MessageBox.Show("デバイスを閉じる際にエラーが発生しました: " + ex.Message);
}
