ソフトウェアトリガー・外部トリガーの使用方法

概要

このサンプルは、カメラのトリガーモードを有効にしてソフトウェアトリガーを使う方法を説明しています。
ソフトウェアトリガーをかけた時にコールバック関数が呼ばれるようなロジックとなっています。

サンプルプログラム

サンプル(Python) trigger_callback_python.zip

OpenCVが必要となりますのでcv2の個所でエラーが出る場合にはコンソール画面にて下記のコマンドを実行してください。

pip install opencv-python

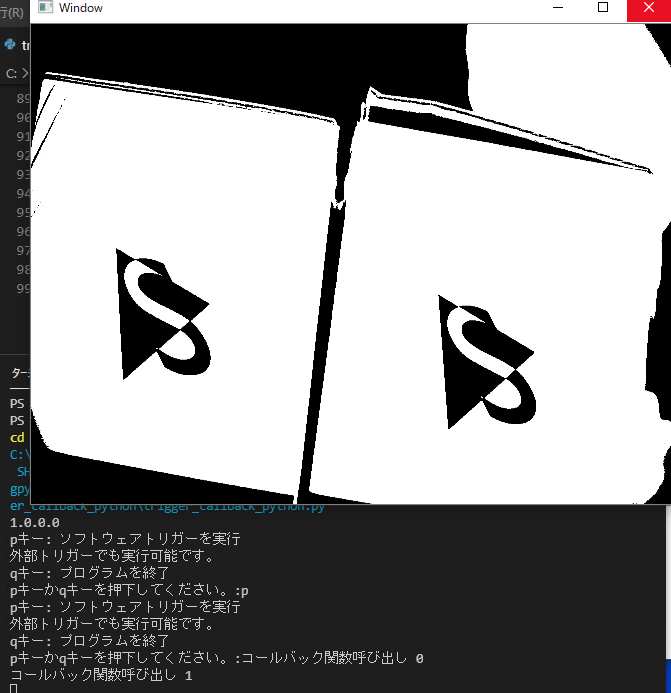

サンプルツールの出力

コード全体

import ctypes
import tisgrabber as tis
import cv2 as cv2
import numpy as np

#tisgrabber_x64.dllをインポートする
ic = ctypes.cdll.LoadLibrary("./tisgrabber_x64.dll")
tis.declareFunctions(ic)

#ICImagingControlクラスライブラリを初期化します。
#この関数は、このライブラリの他の関数が呼び出される前に1回だけ呼び出す必要があります。
ic.IC_InitLibrary(0)

class CallbackUserdata(ctypes.Structure):
    """ コールバック関数に渡されるユーザーデータの例 """
    def __init__(self, ):
        self.unused = ""
        self.Value1=0


def frameReadyCallback(hGrabber, pBuffer, framenumber, pData):
     #これはコールバック関数の例です
     #:param:hGrabber:これはグラバーオブジェクトへの実際のポインター(使用禁止)
     #:param:pBuffer:最初のピクセルのバイトへのポインタ
     #:param:framenumber:ストリームが開始されてからのフレーム数
     #:param:pData:追加のユーザーデータ構造へのポインター

    #CallbackUserdataが機能しているか確認
    print("コールバック関数呼び出し", pData.Value1)
    pData.Value1 = pData.Value1 + 1

    Width = ctypes.c_long()
    Height = ctypes.c_long()
    BitsPerPixel = ctypes.c_int()
    colorformat = ctypes.c_int()

    # 画像データの解像度・ピクセルごとの使用するビット数、カラーフォーマットを取得
    ic.IC_GetImageDescription(hGrabber, Width, Height, BitsPerPixel,
                              colorformat)

    # バッファサイズを計算
    bpp = int(BitsPerPixel.value/8.0)
    buffer_size = Width.value * Height.value * bpp

    if buffer_size > 0:
        image = ctypes.cast(pBuffer,
                            ctypes.POINTER(
                                ctypes.c_ubyte * buffer_size))

        cvMat = np.ndarray(buffer=image.contents,
                           dtype=np.uint8,
                           shape=(Height.value,
                                  Width.value,
                                  bpp))
        # 二値化の閾値の設定
        threshold = 80
        # OpenCV処理
        cvMat = cv2.flip(cvMat, 0) #画像を反転させない
        cvMat = cv2.cvtColor(cvMat, cv2.COLOR_BGR2GRAY) #モノクロ化
        ret, img_THRESH_BINARY = cv2.threshold(cvMat, threshold, 255, cv2.THRESH_BINARY) #二値化
        resized_img = cv2.resize(img_THRESH_BINARY,(640, 480)) #表示を縮小
        cv2.imshow('Window', resized_img) #Windowに表示
        cv2.waitKey(10)


# コールバック関数を定義
# 関数ポインタを作成
frameReadyCallbackfunc = ic.FRAMEREADYCALLBACK(frameReadyCallback)
userdata = CallbackUserdata()

#hGrabber = ic.IC_ShowDeviceSelectionDialog(None)

#ダイアログ画面を表示
hGrabber = tis.openDevice(ic)

if ic.IC_IsDevValid(hGrabber):
    #コールバック関数を使用する宣言
    ic.IC_SetFrameReadyCallback(hGrabber, frameReadyCallbackfunc, userdata)
    #連続モードでは、フレームごとにコールバックが呼び出されます。
    ic.IC_SetContinuousMode(hGrabber, 0) #コールバック関数を使用するときには必ず定義

    #トリガーモードをON
    ic.IC_SetPropertySwitch(hGrabber, tis.T("Trigger"), tis.T("Enable"), 1)
    ic.IC_StartLive(hGrabber, 0) #ライブスタート開始 引数:0の時非表示、引数:1の時表示
    key = ""
    while key != "q":
        print("pキー: ソフトウェアトリガーを実行")
        print("外部トリガーでも実行可能です。")
        print("qキー: プログラムを終了")
        key = input('pキーかqキーを押下してください。:')
        if key == "p":
            ic.IC_PropertyOnePush(hGrabber, tis.T("Trigger"), tis.T("Software Trigger"))

    ic.IC_StopLive(hGrabber)
else:
    ic.IC_MsgBox(tis.T("No device opened"), tis.T("Simple Live Video"))

ic.IC_ReleaseGrabber(hGrabber)

解説

コールバック関数の定義

# 関数ポインタを作成
Callbackfuncptr = ic.FRAMEREADYCALLBACK(FrameCallback)
#デバイスが有効か確認
if(ic.IC_IsDevValid(hGrabber)):
    #コールバック関数を使用する宣言
    ic.IC_SetFrameReadyCallback(hGrabber, Callbackfuncptr, Userdata)
    #連続モードでは、フレームごとにコールバックが呼び出されます。
    ic.IC_SetContinuousMode(hGrabber, 0) #コールバック関数を使用するときには必ず定義

コールバック関数を使用するときには関数ポインタを定義した上で必ず下記を定義してください。

  • IC_SetFrameReadyCallback(グラバーのポインタ, コールバック関数の関数ポインタ, ユーザーデータ)
  • IC_SetContinuousMode(グラバーのポインタ, 0)

トリガーモードをONにする

トリガーモードに変更するには下記のIC_SetPropertySwitchで引数にtis.T("Trigger")と tis.T("Enable")を渡すことで設定することができます。

#トリガーモードをON
ic.IC_SetPropertySwitch(hGrabber, tis.T("Trigger"), tis.T("Enable"), 1)

上記の設定でIC_StartLiveメソッドでライブスタートすることでトリガーモードでカメラはスタンバイ状態となります。 while文のループで常にトリガーを監視しています。 pキーを押下することでコールバック関数が動作しますが、カメラに外部トリガー信号を入力することでもコールバック関数が動作します。

ic.IC_StartLive(hGrabber, 0) #ライブスタート開始 引数:0の時非表示、引数:1の時表示
key = ""
while key != "q":
    print("pキー: ソフトウェアトリガーを実行")
    print("外部トリガーでも実行可能です。")
    print("qキー: プログラムを終了")
    key = input('pキーかqキーを押下してください。:')
    if key == "p":
        ic.IC_PropertyOnePush(hGrabber, tis.T("Trigger"), tis.T("Software Trigger"))

ic.IC_StopLive(hGrabber)

コールバック関数

コールバック関数の定義は下記の通りです。

def frameReadyCallback(hGrabber, pBuffer, framenumber, pData):
     #これはコールバック関数の例です
     #:param:hGrabber:これはグラバーオブジェクトへの実際のポインター(使用禁止)
     #:param:pBuffer:最初のピクセルのバイトへのポインタ
     #:param:framenumber:ストリームが開始されてからのフレーム数
     #:param:pData:追加のユーザーデータ構造へのポインター

    #CallbackUserdataが機能しているか確認
    print("コールバック関数呼び出し", pData.Value1)
    pData.Value1 = pData.Value1 + 1

    Width = ctypes.c_long()
    Height = ctypes.c_long()
    BitsPerPixel = ctypes.c_int()
    colorformat = ctypes.c_int()

    # 画像データの解像度・ピクセルごとの使用するビット数、カラーフォーマットを取得
    ic.IC_GetImageDescription(hGrabber, Width, Height, BitsPerPixel,
                              colorformat)

    # バッファサイズを計算
    bpp = int(BitsPerPixel.value/8.0)
    buffer_size = Width.value * Height.value * bpp

    if buffer_size > 0:
        image = ctypes.cast(pBuffer,
                            ctypes.POINTER(
                                ctypes.c_ubyte * buffer_size))

        cvMat = np.ndarray(buffer=image.contents,
                           dtype=np.uint8,
                           shape=(Height.value,
                                  Width.value,
                                  bpp))
        # 二値化の閾値の設定
        threshold = 80
        # OpenCV処理
        cvMat = cv2.flip(cvMat, 0) #画像を反転させない
        cvMat = cv2.cvtColor(cvMat, cv2.COLOR_BGR2GRAY) #モノクロ化
        ret, img_THRESH_BINARY = cv2.threshold(cvMat, threshold, 255, cv2.THRESH_BINARY) #二値化
        resized_img = cv2.resize(img_THRESH_BINARY,(640, 480)) #表示を縮小
        cv2.imshow('Window', resized_img) #Windowに表示
        cv2.waitKey(10)
