1. フォーキングポート inSource (型 String) を持つ GrabImage マクロフィルタを作成します。

2. Files および Camera という2つのバリアントを追加し、Image タイプの出力を作成します。

3. Files バリアントには、EnumerateImages を追加してディレクトリから画像を取得します。フィルターの出力を GrabImage マクロフィルターの出力に接続します。

4. Camera バリアントには、カメラから画像を取得するためにGigEVision_GrabImage フィルターを追加します。カメラがGigE Vision標準をサポートしていない場合は、他のフィルターを使用します。フィルターの出力を GrabImage マクロフィルターの出力に接続します。

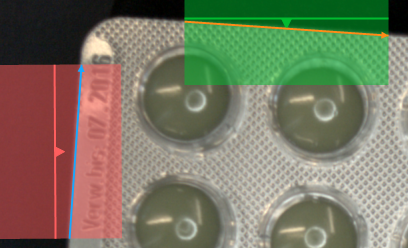

5. ブリスターを見つけるためには、水平および垂直のエッジを Shape Fitting テクニックで見つける必要があります。以下の画像のように、2つの FitSegmentToEdges フィルターを追加し、スキャンパスを設定します。 inEdgeScanParams.EdgeTransition を DarkToBright に設定します。



6. ブリスターの左上の点を見つけるために、セグメントをラインに変換する必要があります。上記で見つけたセグメントから作成されたラインの交点がブリスターの左上の点です。 LineLineIntersection を追加し、見つかったセグメントに接続します。

7. 参照 CoordinateSystem2D を作成するために、CreateCoordinateSystemFromPoint を追加し、その inPoint を以前に作成した LineLineIntersection の出力に接続し、その inAngle を上部の見つかったセグメントの outSegment.Direction に接続します。

8. outCoordinateSystem を CoordinateSystem としてラベル付けします。

9. 参照システムが見つかった場合、錠剤が存在する場所を設定します。 Circle2DArray タイプの新しいグローバルパラメータ Circles を作成します。

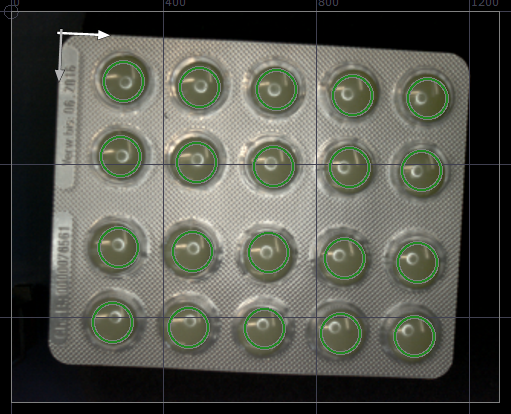

10. Circles の値を以下の画像のように設定します。これらの円は、マークされた錠剤が損傷しているかどうかを判断するために使用されます。



    CoordinateSystem の出力を Circle Editor の Coordinate system として設定することを忘れないでください。

11. 色の分析を改善するために、入力画像をぼかす必要があります。ぼかすことで、画像の色がより均一になります。フィルター SmoothImage_Gauss を追加し、inStdDevX を 3.0 に設定します。

12. 錠剤の存在をチェックするために、フィルター CheckPresence_PixelAmount を使用します。

    • inBeginHue を 26 に設定します。
    • inEndHue を 52 に設定します。
    • inMinSaturation を 42 に設定します。
    • inMaxSaturation を Auto に設定します。
    • inMinBrightness を 62 に設定します。
    • inMaxBrightness を Auto に設定します。
    • inMinAmount を 0.8 に設定します。
    • inMaxAmount を Auto に設定します。

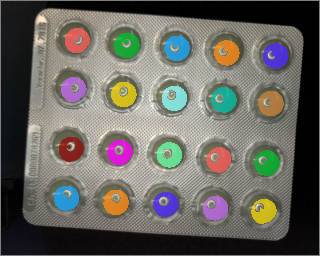

    選択された色は outForeground の出力で見つけることができます。結果は以下の画像に示されています。



13. CheckPresence_PixelAmount.inRoi に Circles を接続し、CheckPresence_PixelAmount.inRoiAlignment に、以前に作成した CoordinateSystem を接続します。

14. フィルター DrawShapeRegions_MultiColor を使用して結果を描画します。 outIsPresent および outAlignedRoi のデータを使用します。

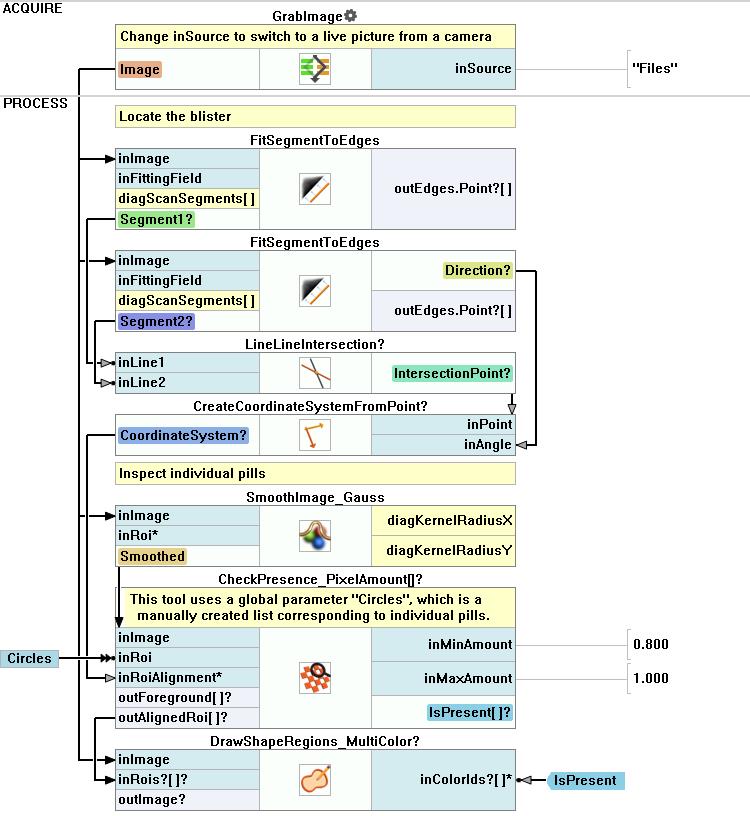

マクロフィルタ メイン

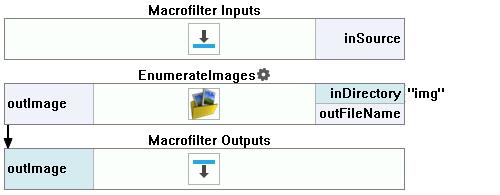

マクロフィルター GrabImage (Files) はディレクトリから画像を読み込みます。

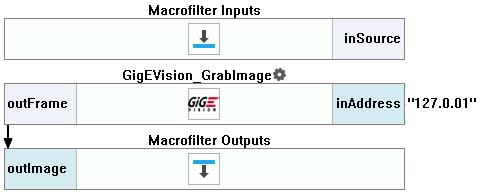

マクロフィルター GrabImage (Camera) はGigEVisionインタフェースを使用してカメラから画像を取得します。
