映像入力ソースの設定
キャプチャされた映像ソースは何も設定せずに利用できますが、管理者画面で、次のようないくつかの設定変更ができます。
RTSPやSRTなどのネットワーク化された映像ソースを設定する方法の詳細については、以下をご参照ください。
管理者画面で入力ソースの設定画面を開く
1.admin 権限で管理者画面にログインする。参照:管理者画面へ接続する
2.ソースが入力ポートに接続されていることを確認する。参照:接続された映像や音声ソースについて
3.Inputsメニューの source name をクリックする。ソースの設定画面が開きます。

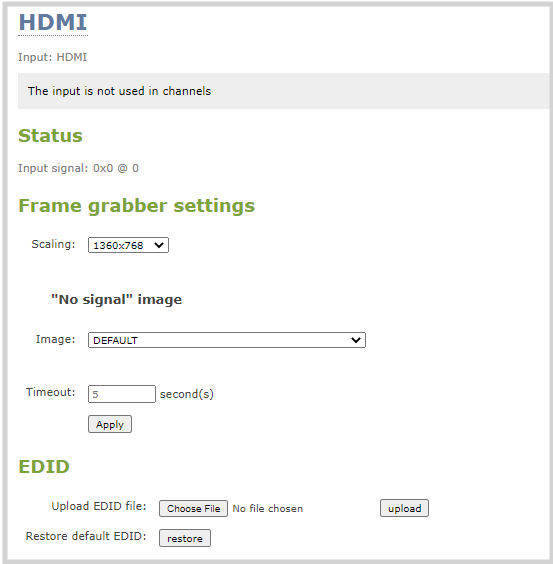

◆HDMIとDVI映像の設定
以下のオプションはHDMIポートに接続されたHDMIまたはDVI映像ソースに有効です。
Value | Description |
---|---|
Scaling | この設定を利用して、映像入力ソースをスケーリングします。 これは、ピクチャーインピクチャーやサイドバイサイドなどのカスタムレイアウトで複数の映像ソースを追加する場合に便利です。 映像ソース用に選択されたフレームサイズは、その映像入力が出力ソースとして選択されていると、HDMI OUTポートから送信されるものと一致します。 |
Image | このメニューでは、channelに映像信号がない場合に表示する画像を選択できます。 ドロップダウンリストには、初期設定の画像または 信号がないときの画像をカスタムで追加する でアップロードした画像を選択するオプションがあります。 |
Timeout | Timeoutは、no signalが表示されている信号が途絶えた後の時間(秒数)を表します。 この数値を変更して、信号が途絶えた後、no signal画像が表示されるまでの時間を調整できます。 |

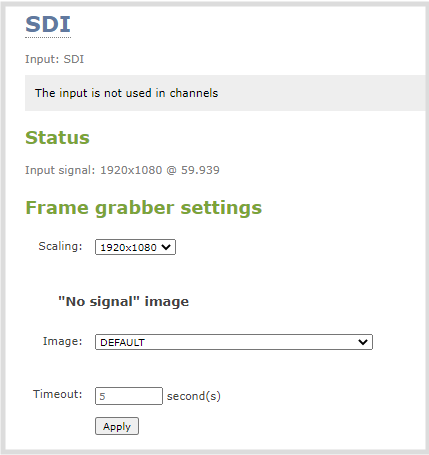

◆SDI映像の設定
以下のオプションはSDIポートに接続された映像ソースに有効です。
Value | Description |
---|---|
Scaling | この設定を利用して、映像入力ソースをスケーリングします。 これは、ピクチャーインピクチャーやサイドバイサイドなどのカスタムレイアウトで複数の映像ソースを追加する場合に便利です。 映像ソース用に選択されたフレームサイズは、その映像入力が出力ソースとして選択されていると、HDMI OUTポートから送信されるものと一致します。 |
Image | このメニューでは、channelに映像信号がない場合に表示する画像を選択できます。 ドロップダウンリストには、初期設定の画像または 信号がないときの画像をカスタムで追加する でアップロードした画像を選択するオプションがあります。 |
Timeout | Timeoutは、no signalが表示されている信号が途絶えた後の時間(秒数)を表します。 この数値を変更して、信号が途絶えた後、no signal画像が表示されるまでの時間を調整できます。 |
