MultiViewerを設定し、有効にする

MultiViewerは、システムのプロセッサへの影響を最小限に抑えてモニタリングするために、HDMI出力ポートでChannelを含む最大２つの任意の映像ソースを並べて表示します。管理者画面を使用して、HDMI映像出力ポートの解像度を設定したり、接続されたディスプレイの優先解像度を自動的に使用したりできます。

DMI pass-through ポートはPearl NanoのHDMI入力ポートで受信された映像、音声と同じ映像信号のみを表示します。

処理能力を節約して、HDMI出力ポートで複数の映像ソースをプレビューしながら、Pearlシステムでより多くのことを実行できるようにします。 MultiViewerを使用すると、CPU使用率を節約するために、映像出力が低いフレームレートで表示されます。 MultiViewerを使用しても、Channel録画とライブストリームのフレームレートは低下しません。
出力ポートには音声信号はありませんが、オーディオメーターは、音声信号が埋め込まれているChannelと映像ソースを表示します。
管理者画面を使用して、事前構成されたMultiViewerグリッドに表示する映像ソースを選択し、映像出力ポートの解像度を設定します。管理者画面、前面スクリーン、ローカルコンソールを使用して、出力ポートに対してMultiViewerを有効にできます。

管理者画面でMultiViewerを設定し有効にする

１．admin 権限で管理者画面にログインする。参照：管理者画面へ接続する

２．Output portsメニューでoutput portをクリックする。output port設定ページが開きます。

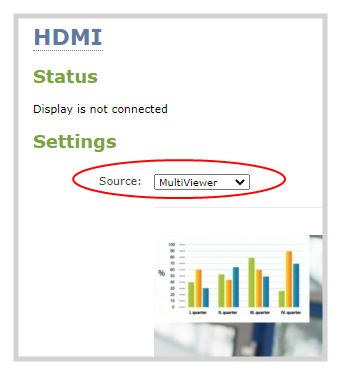

３．Source 欄で MultiViewer を選択する。

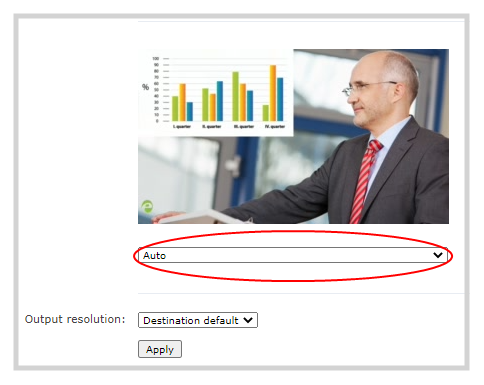

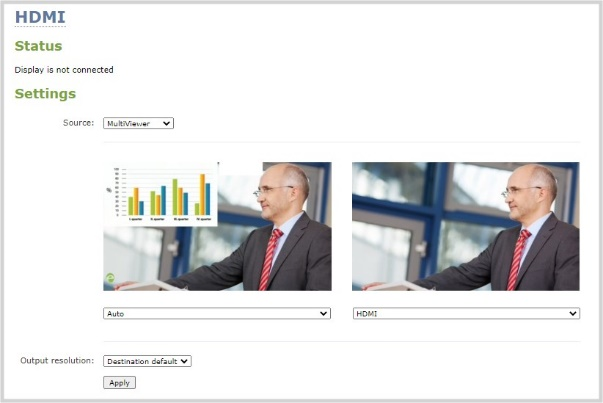

４．グリッドの各セルで、Channelまたは映像ソースを選択する。

５．Output Resolution 項目で、映像出力ポートの解像度を選択し、Apply をクリックする。

Value	Description
Destination default	初期設定の値です。各ディスプレイには優先解像度があり、この設定を選択すると、映像出力ポートはディスプレイの初期設定の解像度を使用します。
1024×768, 1280×720, 1280×960, 1360×768, 1400×1050, 1920×1080	出力ポートの指定の解像度を選択します。

前面スクリーンメニューでMultiViewerを有効にする

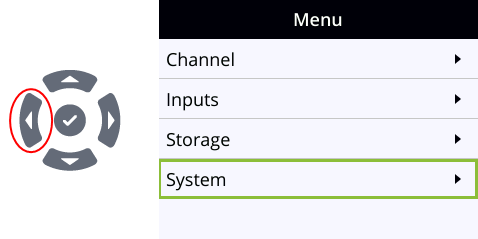

１．Menu 画面が表示されるまで左矢印キーを押す。

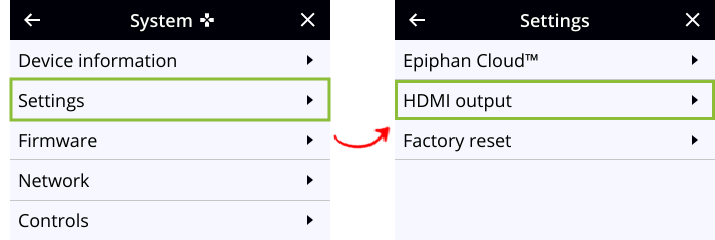

２．矢印キーとチェックマークキーを使用して、System を選択し、Settings を選択して、Settings画面を開く。

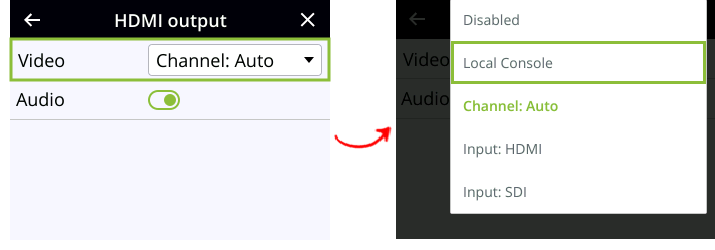

３．Settings画面から HDMI output を選択し、HDMI output 画面を開く。チェックマークキーでVideoを選択すると利用可能な映像ソースが表示されます。

４．MultiViewer が選択されている状態で、チェックマークキーを押し前の画面に戻る。選択せずに前の画面に戻るには、左矢印キーを押します。
