CameraLink フレームグラバーボード
製品名
MINIH2シリーズ
製品名
MINIH2シリーズ
miniPCIe・キャプチャーソフトウェア付属
- 組み込みPC向けバスminiPCIe対応
- 最大転送速度200MB/sec
- 高速DMA転送によるメモリキャプチャ
- オンボードカメラコンフィグ機能採用
- フリーラン & トリガーキャプチャーに対応
- 64ビット メモリアドレッシング対応
- キャプチャーソフトウェアXCAP-Lite付属
- 32/64ビット Windows & Linux OS対応
- NVIDIA Jetsonシリーズ対応

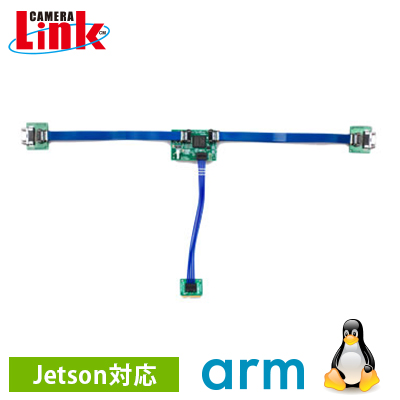

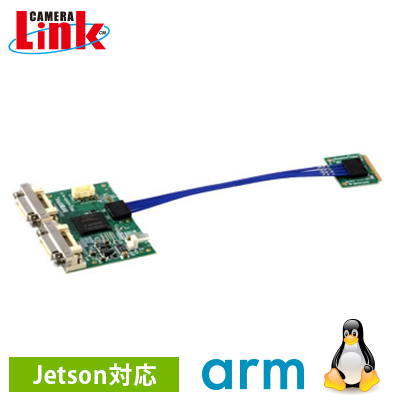

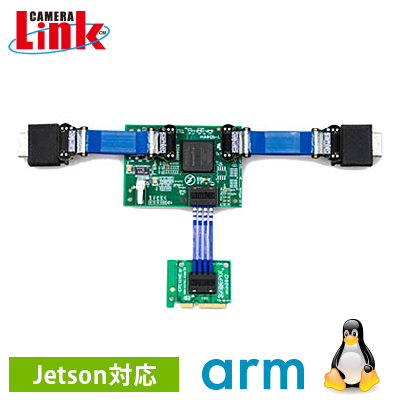

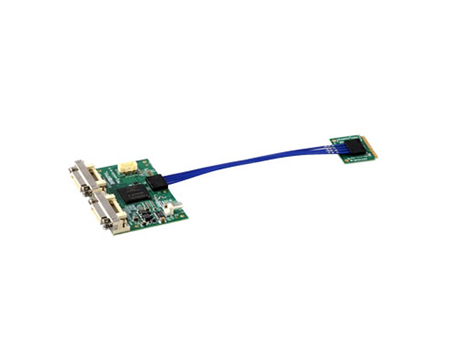

EPIX社のMINIH2シリーズは超小型のminiPCIe用フレームグラバーボードです。インターフェースはminiPCIeを採用し、キャプチャーソフトウェアも付属したモデルです。別売のSDKでのアプリケーション開発も可能です。
オンボードカメラコンフィギュレーション機能により、対応済みカメラの場合はカメラファイルの作成が不要です。もちろん、未対応カメラでもカメラファイルを作成する事で対応可能です。
仕様
※PCサイトもしくは画面を横にすると仕様が表示されます。
 |
 |
|||
|---|---|---|---|---|
| 商品コード（型番） | MINIH2B | MINIH2F | MINIH2BL | MINIH2FL |
| 商品コード（型番） | |
|
||
| MINIH2B | MINIH2F | MINIH2BL | MINIH2FL | |
| 入力フォーマット | 1 or 2 Base Configuration |
Base - Medium - Full Configuration |
1 or 2 Base Configuration |
Base - Medium - Full Configuration |
| 接続カメラ台数 | １台 | |||
| コネクタ | 26ピン MDR/SDRコネクタ ×１（CameraLink用） 10ピンHeader端子 ×１（トリガー制御用） |
|||
| ビデオフォーマット | モノクローム、Bayerカラー、RGBカラー | |||
| バス・インターフェース | miniPCIe Half | |||
| データ転送速度 | 200MB/秒 | |||
| フレームバッファメモリ | パソコンのメインメモリを利用 | |||
| カメラタイミング | オンボードコンフィギュレーション、カメラファイルで設定 | |||
| カメラ制御信号 | CC1～CC4 | |||
| カメラ通信方法 | シリアル通信（CameraLinkケーブル経由） | |||
| 外部制御信号 | Input：TTL/LVTTL Output：LVTTL |
|||
| 対応ピクセルクロック | 最大85MHz | |||
| ビューワソフトウェア | ビューワソフトウェア標準添付・XCAP-Lite版 | |||
| SDK | XCILB/取り込み関数群（別売）、XCLIBIPL/取り込み＋拡張関数群（別売） | |||
| 対応OS | 32/64bit：Windows（XP以降のWindowsOS） 32/64bit：Linux |
|||
| ARM | NVIDIA：Jetsonシリーズ | |||
| サイズ（ボード） | 70.83×53.08mm | 42.92×61.46mm | ||
| サイズ（コネクタ） | - | 30.30×38.70mm | ||
| サイズ（miniPCIe） | 26.79×30mm | |||
| 重量 | 41g | 26g | ||
| 使用環境温度 | 0～70℃ | |||
| 相対湿度 | 90％（動作時）、95％（保管時） 結露しない事 | |||
| コンプライアンス | CE、 RoHS | |||
価格
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| ボード | MINIH2B-MDR-MPCIE | miniPCIe（Half）用 Base専用 MDRコネクタ | お問い合わせ |
| MINIH2B-SDR-MPCIE | miniPCIe（Half）用 Base専用 SDRコネクタ | お問い合わせ | |

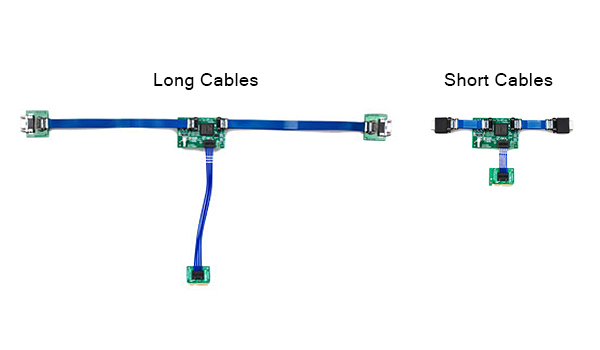

| MINIH2BL-06-MDR-MPCIE | miniPCIe（Half）用 Base専用 分離式MDRコネクタ | お問い合わせ | |
| MINIH2BL-06-SDR-MPCIE | miniPCIe（Half）用 Base専用 分離式SDRコネクタ | お問い合わせ | |
| MINIH2F-MDR-MPCIE | miniPCIe（Half）用 Base~Full対応 MDRコネクタ | お問い合わせ | |
| MINIH2F-SDR-MPCIE | miniPCIe（Half）用 Base~Full対応 SDRコネクタ | お問い合わせ | |
| MINIH2FL-06-MDR-MPCIE | miniPCIe（Half）用 Base~Full対応 分離式MDRコネクタ | お問い合わせ | |
| MINIH2FL-06-SDR-MPCIE | miniPCIe（Half）用 Base~Full対応 分離式SDRコネクタ | お問い合わせ | |
| ケーブル | CBL-MCL-xxM | FullConfiguration準拠 MDR-SDR CameraLinkケーブル（2/3/5m） | お問い合わせ |
| CBL-MCLM-xxM | FullConfiguration準拠 SDR-SDR CameraLinkケーブル（2/3/5m） | お問い合わせ | |
| 専用キャプチャ ソフト |
XCAP-LTD | フレームバッファー容量など一部制限機能を解除 | お問い合わせ |
| XCAP-STD | 全機能が使用可能 | お問い合わせ | |
| SDK | XCLIB-V3.8 | 32/64bit Windows/Linux用SDK（基本関数群） | お問い合わせ |
| XCLIBIPL-V3.8 | 32/64bit Windows/Linux用SDK（基本関数群+拡張関数群） | お問い合わせ |
※注意事項
- こちらのボードは省スペースPC向けのminiPCIeインターフェイス専用ボードです。一般的なPCでは利用できません。
- ケーブル最大長は７mまでです。
- Fullまで対応していますがデータ転送速度不足によりフリーランではFull/Mediumカメラを利用できません。スナップ撮影のみの対応です。
