カメラ LR-8K

LR-8K-M / LR-8K-C 10GigEラインカメラ
水平8192画素 @137KHz カラー or モノクロ

  • 水平8192ピクセル @ 137kHz 10GigEラインカメラ
  • 低CPUオーバーヘッド、低遅延、ジッター
  • E2V Elite 8K CMOS Sensor搭載
  • 専用10GigEボードをセットで販売
  • マルチカメラ用のNICカードも用意
  • 1PCへマルチNICカードもOK
  • M52マウント or Fマウント
  • GigEVision GeniCam 準拠
  • ビューワソフトeCapture、eSDKを無償添付

Emergent Vision Technologies社(以下EVT社)のLR-8Kは、E2V製のCMOSセンサ・ Elite 8Kを搭載した10GigEカメラです。10GigEカード、SFPダイレクトアタッチケーブル、電源、GPIOも一式で揃えることができます。専用のNICカードを使う事でCameraLinkより低CPU負荷が画像処理システムの構築が可能。SFP+光ケーブルIFなので、光コンバータ延長機等を使わずに長いケーブル長で運用が可能です。表面形状計測、フラットパネルディスプレイの検査、ソーラーパネルの検査、高解像度ドキュメントスキャニング、TDIによる衛星画像などにご利用頂けます。



  • ラインカメラ
  • LR-8K 10GigEラインカメラ
商品コード(型番) LR-8K-C(カラー) / LR-8K-M(モノクロ)
センサー E2V Elite 8K CMOS Sensor
解像度 8192 horizontal @ 137kHz
フレームレート Single line - 137KHz - 8K
Bilinear - 68KHz - 8K
Trilinear - 45KHz - 8K
フォーマット 61.44mm
ピクセルサイズ 7.5μm × 7.5μm
ダイナミックレンジ 68dB
階調 8 / 10 / 12ビット
GPI/O, トリガー入力 24V-max opto-isolated Shaft Encoder Module
インタフェイス SFP+ 10GigE
トリガーモード Line start
Shading correction Flat shading
ゲイン Manual/Auto (Digital All: 0dB ~ +24dB (x1~x16) 1-Step = x0.01)
ガンマ補正 9 Step 1.0 - 0.45
LUT 256point
レンズ M72 x 0.75 thread / F Mount Adapter
対応OS Windows7/8/10 64bit、Linux 64bit
コンプライアンス CE、FCC、RoHS、WEEE、GigE Vision、GenICam
寸法/重量 90x90x62mm / 680g
必要電力 9W、12V
使用環境温度 0℃ ~ +45℃
保存環境温度 -30℃ ~ +60℃
▲タブのトップへ戻る

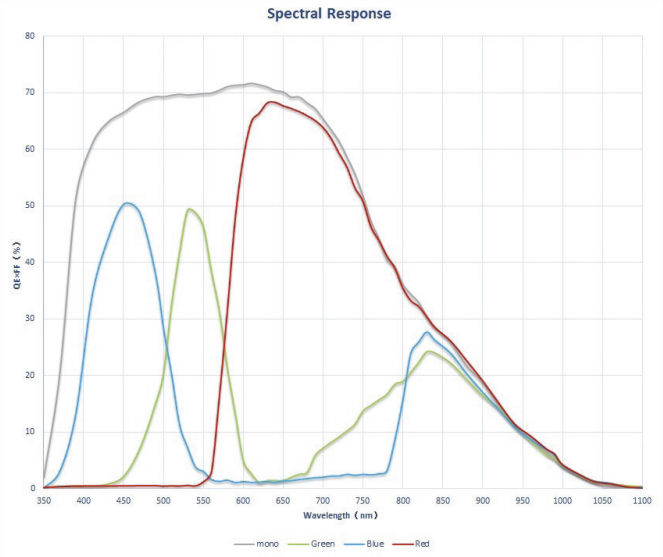

分光感度グラフ CMV50000
▲タブのトップへ戻る
商品コード(型番) 構成/内容 価格(税別)
カメラ LR-8K-M 10GigE ラインカメラ モノクロ お問い合わせ
LR-8K-C 10GigE ラインカメラ カラー お問い合わせ
ケーブル 10G-SFPDA-1M 10G SFP+ ダイレクトアタッチケーブル 1m \13,000.-
10G-SFPDA-3M 10G SFP+ ダイレクトアタッチケーブル 3m \15,000.-
10G-SFPDA-5M 10G SFP+ ダイレクトアタッチケーブル 5m \28,000.-
10G-SFPDA-7M 10G SFP+ ダイレクトアタッチケーブル 7m \38,000.-
10G-SFPDA-10M 10G SFP+ ダイレクトアタッチケーブル 10m \48,000.-
電源 PWR_BREAK パワーサプライGPIO有り \18,000.-
NICカード 10GBT_DUAL_NIC HT専用RJ45デュアル10GNICカード \157,000.-
10GBT_SGL_NIC HT専用RJ45シングル10GNICカード \134,000.-

※注意事項

  • カメラ本体に電源は付属しません。
  • レンズは別売です。
  • 弊社から販売の専用10GigEボードをお使いください。
  • ビューワソフトウェア、ソフトウェア開発キットはカメラに付属しています。
